Układ schodowo-krzyżowy pozwala sterować jednym źródłem światła z kilku miejsc, ale działa poprawnie tylko wtedy, gdy dobrze rozumiesz kolejność połączeń i rolę łącznika krzyżowego. W tym artykule rozkładam na części schemat schodowy krzyżowy: pokazuję, jak czytać rysunek, jakie przewody przygotować, jak przebiega montaż i gdzie najłatwiej o błąd. To praktyczny temat przy klatkach schodowych, długich korytarzach i domach wielopoziomowych.
Najkrótsza droga do poprawnego podłączenia
- Dwa łączniki schodowe zamykają układ na krańcach, a łącznik krzyżowy dodaje punkt sterowania pośrodku.
- W klasycznym połączeniu faza L przechodzi przez łączniki, a N i PE trafiają bezpośrednio do lampy.
- Między osprzętem prowadzi się dwie pary żył korespondencyjnych, więc układ trzeba planować jeszcze przed tynkiem.
- Przy trzech i większej liczbie punktów sterowania krzyżowe łączniki wstawia się pomiędzy dwa skrajne schodowe.
- Najczęstsze problemy to pomylone zaciski, zbyt mała liczba żył i brak testu po złożeniu osprzętu.
Kiedy taki układ ma sens
Najczęściej sięgam po ten układ tam, gdzie zwykłe sterowanie z dwóch miejsc już nie wystarcza: na schodach, w długim korytarzu, w domu z półpiętrem albo w garażu z kilkoma wejściami. Przy dwóch punktach sterowania wystarczą dwa łączniki schodowe, ale gdy dochodzi trzeci punkt, potrzebny jest element pośredni. I właśnie wtedy wchodzi do gry łącznik krzyżowy.
Producenci osprzętu pokazują ten układ konsekwentnie: łącznik krzyżowy nie działa samodzielnie, tylko rozszerza istniejącą instalację schodową. Ja traktuję go jako wygodny sposób na rozbudowę, a nie osobny „typ włącznika”.
| Liczba punktów sterowania | Co stosuję | Efekt dla użytkownika |
|---|---|---|
| 2 | 2 łączniki schodowe | Włączanie i wyłączanie z dwóch miejsc |
| 3 | 2 łączniki schodowe + 1 krzyżowy | Dodatkowy punkt sterowania pośrodku |
| 4 i więcej | 2 łączniki schodowe + kolejne krzyżowe | Rozbudowa bez zmiany zasady działania |
W praktyce największą różnicę czuć tam, gdzie nie chcesz wracać do jednego końca korytarza, żeby zgasić światło. Jeśli instalacja jest modernizowana bez możliwości dołożenia przewodów, czasem rozważa się automatykę albo moduł smart, ale to już inna logika niż klasyczny osprzęt mechaniczny. Zanim jednak wyjdę poza standard, zawsze najpierw sprawdzam sam rysunek połączeń.

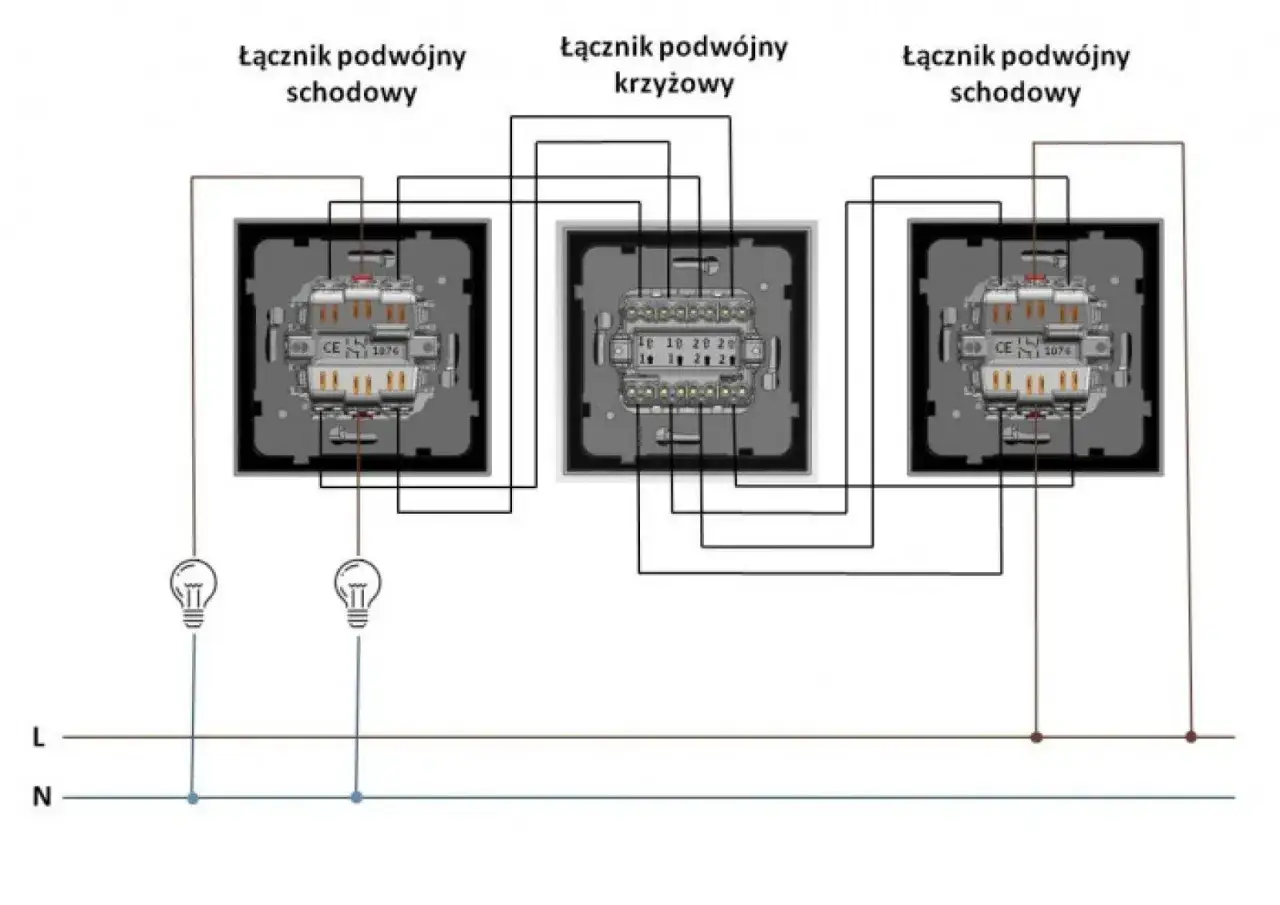

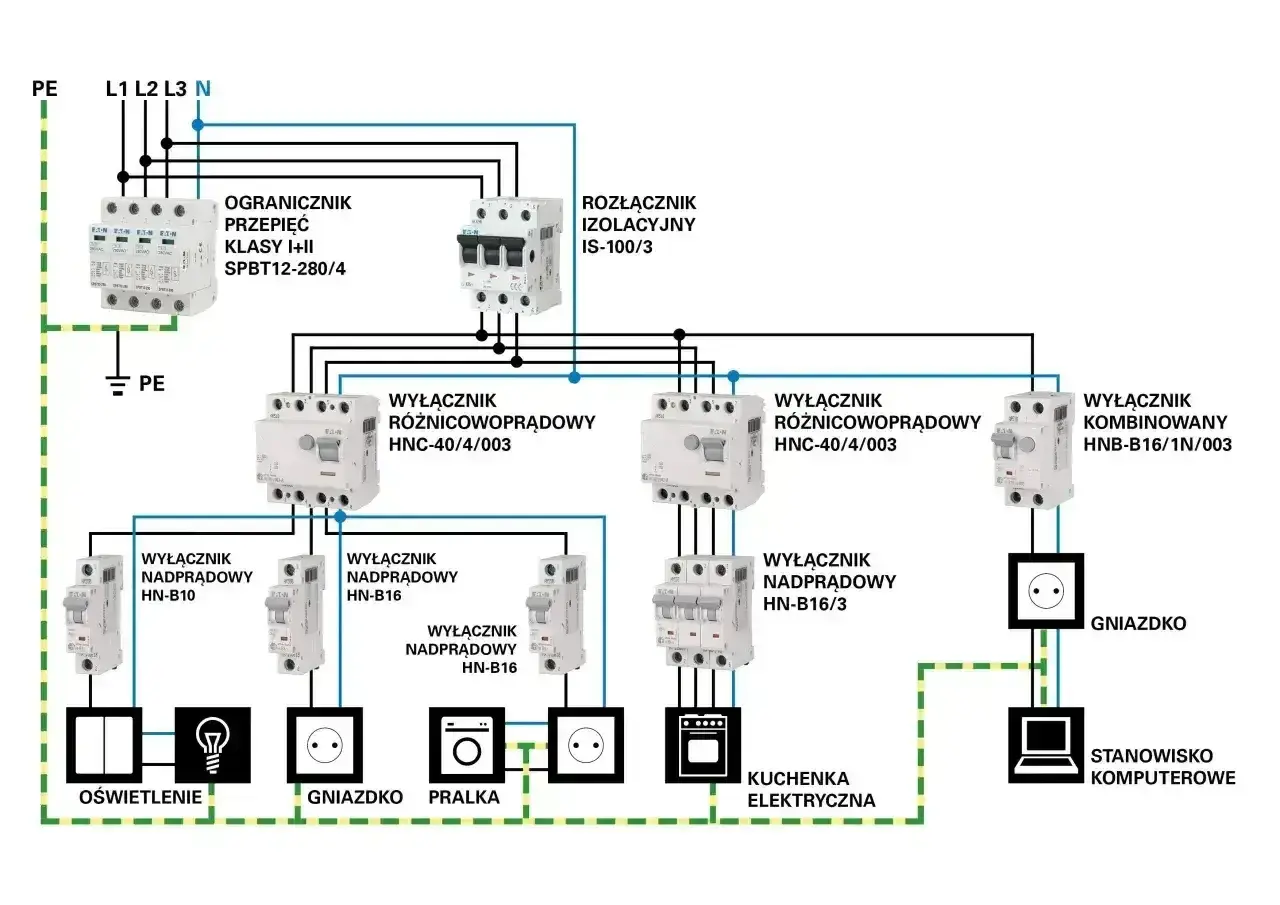

Jak czytać rysunek połączeń bez zgadywania
Na takim rysunku nie szukam „magii”, tylko czterech rzeczy: zasilania, dwóch żył korespondencyjnych, wyjścia na oprawę i miejsca, w którym obwód się odwraca. Łącznik krzyżowy ma cztery zaciski, bo nie kończy obwodu, tylko zamienia miejscami dwie pary przewodów. To właśnie dlatego jest wstawiany między dwa łączniki schodowe.
Najpierw znajdź fazę i lampę
W klasycznym układzie faza L wchodzi do pierwszego łącznika schodowego, a przewód wychodzący do lampy pojawia się dopiero na drugim końcu instalacji. Neutralny N i ochronny PE nie przechodzą przez łączniki, tylko biegną bezpośrednio do źródła światła. To ważne, bo wielu początkujących próbuje „przeprowadzić wszystko przez włączniki” i potem układ przestaje być czytelny.
Potem sprawdź pary korespondencyjne
Dwie żyły między schodowym a krzyżowym oraz między krzyżowym a drugim schodowym to przewody korespondencyjne. Ich zadanie jest proste: przenoszą stan przełączenia dalej, bez zasilania oprawy samodzielnie. Jeśli pomylisz te pary, układ może działać, ale klawisze zaczną zachowywać się nielogicznie albo tylko część punktów będzie reagować poprawnie.
Przeczytaj również: Kolory przewodów elektrycznych - Jak bezpiecznie podłączyć?
Na końcu zobacz, co robi krzyżowy w środku
Łącznik krzyżowy działa jak przełącznik dwóch torów. W jednej pozycji łączy je „na wprost”, w drugiej krzyżuje. Właśnie dlatego nie wystarcza jeden zwykły łącznik schodowy pośrodku, nawet jeśli na pierwszy rzut oka schemat wygląda podobnie. Jeśli na rysunku widzisz cztery zaciski, a producent opisuje je jako wejścia i wyjścia, to jesteś we właściwym miejscu.
Kiedy już to rozumiem, przechodzę do przygotowania materiałów, bo tu najłatwiej zaoszczędzić sobie późniejszego rozkuwania puszek.
Co przygotować przed montażem
Zanim biorę wkrętak do ręki, sprawdzam trzy rzeczy: liczbę punktów sterowania, rodzaj przewodów i głębokość puszek. Przy nowej instalacji planuję ją od razu pod dwa łączniki schodowe i jeden lub więcej krzyżowych, bo późniejsze dokładanie punktów bywa kłopotliwe. Przy remoncie szczególnie pilnuję, czy w ścianie jest miejsce na dodatkowe żyły i czy osprzęt zmieści się bez ścisku.
- Łącznik schodowy na początku i na końcu układu.
- Łącznik krzyżowy w środku, jeśli punktów sterowania jest trzy lub więcej.
- Przewód do oprawy oraz osobne prowadzenie N i PE do lampy.
- Oznaczenie żył przed zamknięciem puszek, szczególnie przy modernizacji.
- Miernik lub próbnik do sprawdzenia braku napięcia i późniejszego testu.
- Głębokie puszki, jeśli w jednej puszce ma pracować więcej przewodów i osprzętu.
W praktyce często stosuje się przewód 3x1,5 mm² do zasilania i do oprawy, a między punktami sterowania prowadzi się tyle żył, ile wynika z układu. Nie przywiązuję się do jednego „sztywnego” wariantu kabla, bo decyduje trasa, rodzaj puszek i to, czy instalacja jest robiona w bruzdach, czy bezpuszkowo. Jedna zasada pozostaje stała: między schodowymi a krzyżowym muszą być zachowane dwie pary przewodów roboczych.
Jeśli ma pracować oprawa LED, od razu uwzględniam też kompatybilność osprzętu, bo drobne żarzenie po wyłączeniu albo lekkie migotanie potrafią wyjść dopiero po zmroku. To jeden z tych detali, które robią różnicę między instalacją „działa” a instalacją, którą naprawdę chce się używać.
Montaż krok po kroku
Ja robię to zawsze w tej kolejności, bo zmniejsza ryzyko pomyłki i od razu pokazuje, czy rysunek został dobrze przeniesiony na puszki. W instalacji 230 V nie ma miejsca na zgadywanie, dlatego najpierw bezpieczeństwo, potem połączenia, dopiero na końcu test.
- Odłączam zasilanie i potwierdzam brak napięcia miernikiem.
- Mocuję dwa łączniki schodowe na krańcach obwodu.
- Do pierwszego łącznika doprowadzam fazę L.
- Dwoma przewodami wychodzę z pierwszego schodowego do wejść łącznika krzyżowego.
- Z wyjść łącznika krzyżowego prowadzę przewody do wejść drugiego schodowego.
- Z drugiego schodowego wychodzę do lampy.
- Neutralny N i ochronny PE prowadzę bezpośrednio do oprawy.
- Składam osprzęt i testuję każdy punkt sterowania osobno.
Jeżeli w układzie pojawia się więcej niż jeden łącznik krzyżowy, wstawiam je po prostu między dwa skrajne schodowe, zachowując tę samą logikę połączeń. Najważniejsze nie jest to, żeby przewody „ładnie wyglądały”, tylko żeby nie zostały pomylone wejścia z wyjściami. W praktyce właśnie na tym etapie wychodzi większość błędów.
Gdy klawisz działa odwrotnie niż pozostałe, zwykle nie ma sensu od razu szukać poważnej awarii. Często wystarcza poprawne zamienienie pary przewodów na jednym z punktów, ale tylko wtedy, gdy robi się to świadomie i po sprawdzeniu rysunku producenta.
Najczęstsze błędy, które psują działanie
W takich instalacjach najwięcej problemów robi nie sam osprzęt, tylko pośpiech. Jeśli miałbym wskazać miejsca, w których ludzie potykają się najczęściej, to są to nie tyle „trudne technicznie” etapy, ile banalne pomyłki przy przepinaniu żył. Poniżej pokazuję, co zwykle psuje działanie układu i jak to rozpoznać.
| Objaw | Najczęstsza przyczyna | Co sprawdzam |
|---|---|---|
| Światło działa tylko z jednego miejsca | Przerwana para korespondencyjna albo zły zacisk | Układ wejść i wyjść w łączniku krzyżowym |
| Klawisz działa odwrotnie niż pozostałe | Zamienione pary przewodów | Orientację przewodów, nie sam łącznik |
| Oprawa LED żarzy się po wyłączeniu | Dobór osprzętu lub charakterystyka źródła światła | Zgodność łącznika, podświetlenia i zasilacza LED |
- Użycie zbyt małej liczby żył między puszkami.
- Łączenie neutralnego przez łączniki zamiast prowadzenia go do lampy.
- Brak opisu przewodów po remoncie, zwłaszcza w starych puszkach.
- Założenie, że każdy model osprzętu ma identyczny układ zacisków.
- Upychanie przewodów w zbyt płytkiej puszce bez miejsca na serwis.
Po takich poprawkach zawsze robię jeszcze jeden pełny test przed zasłonięciem osprzętu. To najszybszy sposób, żeby nie wracać później do rozkuwania ściany tylko dlatego, że jeden przewód trafił w niewłaściwy zacisk.
Ostatni test przed zamknięciem puszek
Zanim zamknę puszki i założę ramki, przechodzę przez instalację po kolei z każdego punktu sterowania. Tylko wtedy widzę, czy układ reaguje identycznie w każdej pozycji, a nie tylko „mniej więcej działa”. To moment, w którym wychodzą ostatnie drobiazgi, a ich naprawa zajmuje kilka minut, nie kilka godzin.
- Sprawdzam włączanie i wyłączanie z każdego klawisza.
- Obserwuję, czy oprawa LED nie mruga i nie żarzy po zgaśnięciu.
- Oglądam, czy przewody nie są zbyt mocno ściśnięte w puszce.
- Robię zdjęcie połączeń przed zasłonięciem osprzętu.
W takich instalacjach właśnie te małe rzeczy robią największą różnicę. Jeśli wszystko działa od razu po testach, masz nie tylko poprawnie podłączone oświetlenie, ale też czytelny układ, do którego można wrócić przy każdej przyszłej zmianie.
