Podłączenie żyrandola do trzech przewodów z sufitu wydaje się prostym zadaniem, ale w praktyce decydują o nim dwa rzeczy: poprawne rozpoznanie żył i zgodność z klasą ochronności lampy. W tym artykule pokazuję, jak bez zgadywania odróżnić L, N i PE, jak podłączyć oprawę krok po kroku oraz kiedy lepiej zatrzymać montaż i wezwać elektryka. To poradnik nastawiony na realną instalację, a nie na teoretyczne opisy.
Najważniejsze zasady przed montażem lampy sufitowej
- W typowej instalacji brązowy lub czarny przewód to faza L, niebieski to N, a żółto-zielony to PE.
- Kolor pomaga, ale nie zastępuje pomiaru, zwłaszcza w starszych mieszkaniach i po przeróbkach.
- Lampa klasy I wymaga podłączenia przewodu ochronnego, a klasy II nie ma zacisku PE.
- Przed montażem wyłącz odpowiedni bezpiecznik i sprawdź brak napięcia testerem.
- Jeśli w suficie są dwa przewody fazowe albo oznaczenia nie pasują do schematu lampy, nie podłączaj jej „na próbę”.
- Dobre złączki i solidne mocowanie oprawy są równie ważne jak sam układ przewodów.
Co oznaczają trzy przewody wychodzące z sufitu
W typowym punkcie oświetleniowym trzy przewody oznaczają układ L, N i PE, czyli fazę, przewód neutralny i ochronny. Najczęściej spotkasz brązowy albo czarny przewód fazowy, niebieski neutralny i żółto-zielony ochronny. W praktyce faza w suficie bywa przewodem załączanym z włącznika, więc świeci dopiero po włączeniu światła.
| Przewód | Typowy kolor | Funkcja | Jak go traktuję przy montażu |
|---|---|---|---|
| L | Brązowy, czarny, czasem szary | Faza, zwykle przewód załączany z łącznika | Łączę z zaciskiem L w lampie |
| N | Niebieski | Przewód neutralny | Łączę z zaciskiem N |
| PE | Żółto-zielony | Przewód ochronny | Łączę tylko wtedy, gdy oprawa ma zacisk ochronny |
W starszych instalacjach kolory bywają mylące, a po remontach przewody nie zawsze są opisane zgodnie z obecnym standardem. Dlatego nie zaczynam od założenia, tylko od sprawdzenia. Jeśli układ nie zgadza się z typowym schematem, używam próbnika dwubiegunowego albo multimetru i dopiero wtedy decyduję, co do czego podłączyć. Gdy już wiesz, co oznaczają żyły, łatwiej dobrać lampę i uniknąć błędu już na starcie.
Jak przygotować lampę i miejsce pracy
Zanim dotknę przewodów, zawsze wyłączam odpowiedni bezpiecznik w rozdzielnicy, a nie tylko sam włącznik na ścianie. Potem sprawdzam, czy w przewodach rzeczywiście nie ma napięcia. To podstawowy krok, ale właśnie na nim najczęściej ktoś próbuje „zaoszczędzić” kilka minut.
Sprawdź klasę ochronności lampy
Jeśli oprawa ma metalową obudowę i zacisk ochronny, zwykle jest to klasa I i przewód PE musi zostać podłączony. Jeśli lampa ma podwójną izolację i nie ma miejsca na PE, mamy do czynienia z klasą II; wtedy przewodu ochronnego nie wpina się do oprawy, tylko zabezpiecza osobno w złączce. To ważne, bo nie każda lampa z trzema przewodami w suficie wymaga trzech połączeń w samej oprawie.
| Cecha | Klasa I | Klasa II |
|---|---|---|
| Zacisk PE | Tak | Nie |
| Jak postępować z przewodem ochronnym | Podłączyć do lampy | Odizolować i pozostawić w złączce |
| Typowa konstrukcja | Metalowa lub mieszana | Z podwójną izolacją, często lżejsza |
| Ryzyko błędu | Brak PE jest realnym problemem | Nie wolno użyć PE jako fazy |
Przygotuj podstawowe narzędzia
- próbnik dwubiegunowy albo multimetr,
- śrubokręt dopasowany do zacisków lampy,
- złączki sprężynowe do przewodów,
- drabinę lub stabilny podest,
- ściągacz izolacji, jeśli końcówki wymagają przygotowania.
W praktyce do jednorazowego montażu wystarcza prosty zestaw, ale największą różnicę robi nie sprzęt, tylko kolejność działań. Najpierw odcięcie zasilania i kontrola, potem identyfikacja przewodów, dopiero na końcu mechaniczne skręcanie oprawy. Takie podejście zwykle oszczędza więcej czasu niż chaotyczne poprawki po błędnym podłączeniu.
Jak podłączyć żyrandol krok po kroku
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia na przewodach w suficie.
- Otwórz osłonę lampy i przygotuj przewody tak, aby były łatwo dostępne, ale nie wisiały luźno.
- Zidentyfikuj przewód fazowy, neutralny i ochronny. Jeśli kolory są niepewne, potwierdź je pomiarem.
- Sprawdź zaciski w oprawie: L, N oraz PE, jeśli lampa ma metalową obudowę lub wymaga uziemienia.

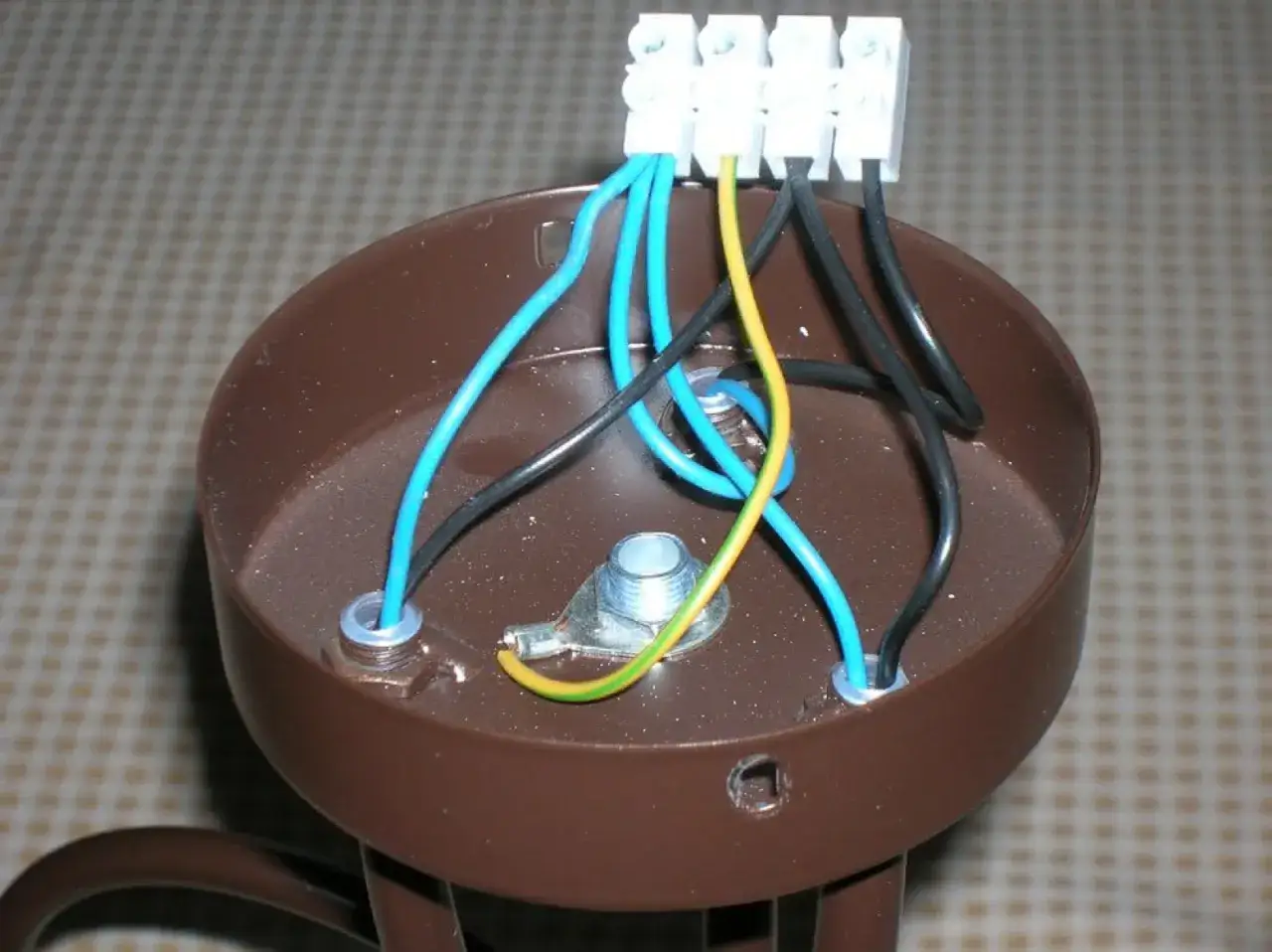

- Podłącz przewód L z sufitu do L w lampie, N do N, a PE do zacisku ochronnego.
- Jeśli oprawa nie ma zacisku PE, zabezpiecz przewód ochronny osobno w złączce, bez kontaktu z metalową częścią lampy.
- Dokręć zaciski, ułóż żyły tak, by nie były naciągnięte, i zamontuj maskownicę lub czaszę żyrandola.
- Włącz zasilanie i sprawdź, czy lampa uruchamia się stabilnie oraz czy łącznik działa prawidłowo.
Jeśli żyrandol ma kilka sekcji świecenia, schemat producenta staje się jeszcze ważniejszy. Przy trzech przewodach z sufitu zwykle da się wykonać standardowe połączenie jednego obwodu, ale osobne sterowanie dwiema grupami żarówek wymaga już odpowiednio przygotowanej instalacji. Nie warto tego upraszczać na siłę, bo to właśnie takie „uproszczenia” później powodują zwarcia albo dziwne zachowanie oświetlenia.
Jak dobrać połączenie do konkretnego wariantu instalacji
W praktyce nie każdy sufitowy punkt oświetleniowy wygląda tak samo. Czasem wszystko pasuje do schematu, a czasem na pierwszy rzut oka mamy trzy przewody, ale ich rola jest inna niż oczekiwana. Wtedy nie wystarczy pamiętać koloru izolacji. Trzeba spojrzeć na całość instalacji, bo to ona decyduje, czy montaż będzie prosty, czy wymaga pomiaru.
| Wariant | Co to zwykle oznacza | Jak postąpić |
|---|---|---|
| 3 przewody w suficie, lampa z zaciskami L, N i PE | Standardowy punkt podłączenia | Łączę zgodnie z oznaczeniami |
| 3 przewody w suficie, lampa tylko z dwoma żyłami | Oprawa klasy II, bez zacisku ochronnego | Podłączam tylko L i N, a PE zostawiam w złączce |
| 3 przewody w suficie, ale kolory nie pasują do normy | Stara instalacja albo przeróbka | Nie ufam samym kolorom, robię pomiar |
| W suficie dwa przewody fazowe i jeden neutralny | Instalacja przygotowana pod różne obwody oświetlenia | Ustalam, który przewód jest właściwy dla danej sekcji lampy |
Przeczytaj również: Jak podłączyć kinkiet? Bezpieczny montaż krok po kroku
Kiedy trzy przewody nie wystarczą
Jeśli chcesz podłączyć żyrandol z osobnym włączaniem dwóch grup żarówek, sam układ 3-żyłowy zwykle nie da pełnej kontroli. Wtedy potrzebny jest dodatkowy przewód fazowy albo inna konfiguracja sterowania. To ważny moment, bo właśnie tu łatwo kupić złą oprawę: wygląda dobrze, ale instalacja nie pozwala wykorzystać jej funkcji. Lepiej to sprawdzić wcześniej niż po wierceniu i montażu uchwytu.
Najczęstsze błędy, które widzę przy montażu
- Łączenie przewodów tylko po kolorze - w starych mieszkaniach to za mało, bo kolory mogły być prowadzone inaczej niż dziś.
- Używanie żółto-zielonego jako fazy - to poważny błąd i nie wolno go robić, nawet „na chwilę”.
- Pomijanie przewodu ochronnego przy lampie klasy I - metalowa obudowa musi być zabezpieczona zgodnie z przeznaczeniem oprawy.
- Skręcanie żył bez złączki - takie połączenie potrafi się poluzować, grzać i przerywać po czasie.
- Brak odciążenia mechanicznego - lampa nie może wisieć na samych przewodach, bo ciężar powinien przejmować uchwyt montażowy.
- Niepotwierdzenie braku napięcia - to najgorszy możliwy skrót, bo ryzyko rośnie natychmiast, a oszczędność czasu jest pozorna.
Najwięcej problemów pojawia się nie wtedy, gdy coś jest kompletnie źle, ale gdy jest „prawie dobrze”. Lampa świeci, ale po kilku minutach połączenie się grzeje. Zacisk trzyma, ale przewód jest wsunięty zbyt płytko. Żyrandol wisi, ale maskownica dociska kabel. Tego typu drobiazgi potrafią wrócić jako awaria, dlatego montaż trzeba traktować jak układ, który ma działać latami, a nie do pierwszego uruchomienia.
Co sprawdzam po pierwszym uruchomieniu
Po włączeniu zasilania nie kończę pracy od razu. Zostawiam lampę na kilka minut i patrzę, czy nie ma migotania, czy łącznik wyłącza właściwy przewód i czy żadna część oprawy nie robi się nienaturalnie ciepła. Przy dobrze wykonanym montażu po około 10-15 minutach nic nie powinno budzić niepokoju.
- Lampa świeci stabilnie, bez przerywania i trzasków.
- Włącznik działa płynnie i odcina światło całkowicie.
- Osłona, przewody i złączki nie nagrzewają się wyraźnie.
- Żaden przewód nie jest przyciśnięty przez maskownicę lub uchwyt.
- Jeśli zadziała wyłącznik różnicowoprądowy, od razu wracam do połączeń i szukam błędu.
Przy prostym punkcie sufitowym taki montaż zwykle zajmuje mi 20-40 minut. Jeśli trzeba poprawić stare mocowanie, rozpoznać nieopisane przewody albo wymienić złączki, robi się z tego znacznie dłuższa robota. I właśnie dlatego przy wątpliwościach wolę poświęcić dodatkowe kilkanaście minut na pomiar niż później wracać do całej instalacji od początku.
