Brązowy przewód w instalacji - Co oznacza? Podłącz lampę bezpiecznie!

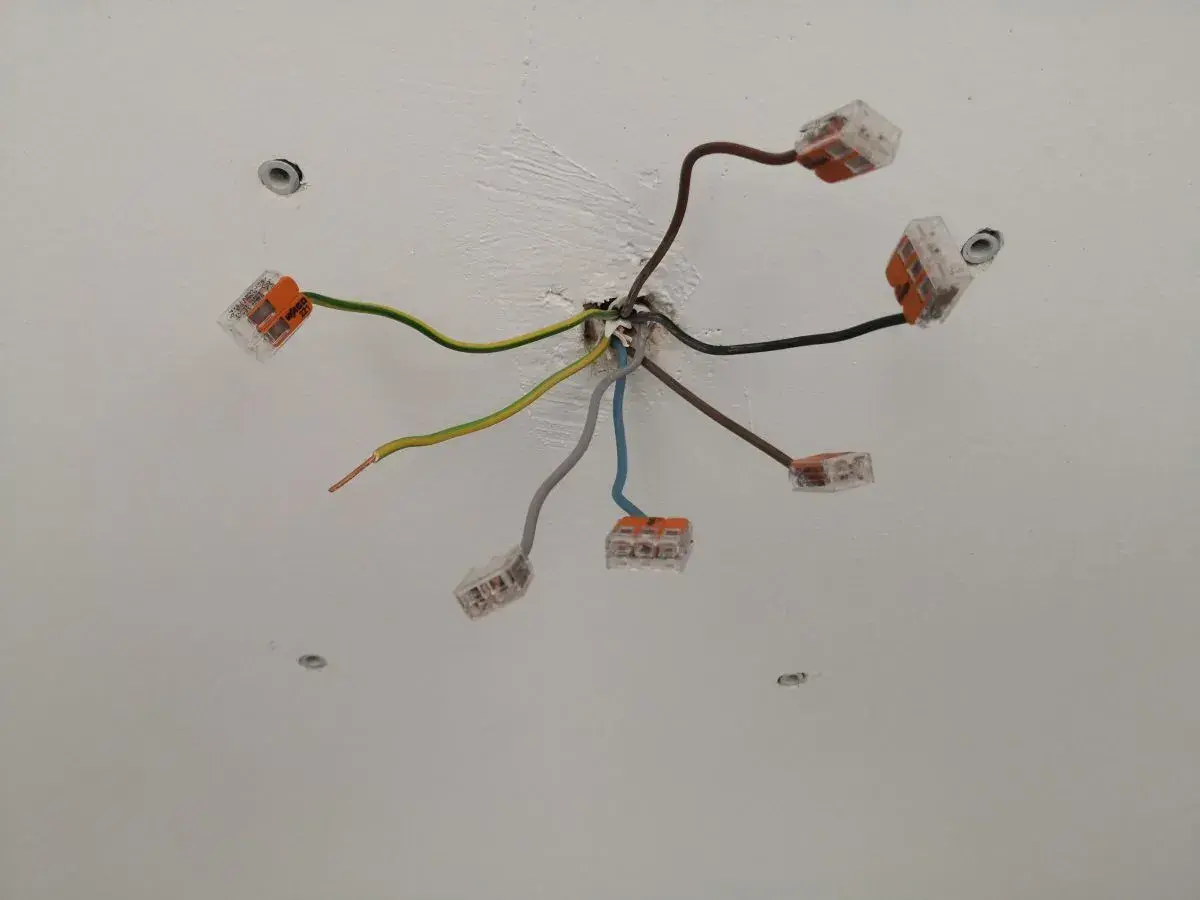

Kiedy pojawia się przewód brązowy w instalacji oświetleniowej, zwykle oznacza to żyłę fazową, czyli tę, która doprowadza zasilanie do oprawy lub osprzętu. W praktyce przy montażu lamp, ściemniaczy i włączników ważne jest jednak nie tylko rozpoznanie koloru, ale też sprawdzenie, gdzie ten przewód kończy się w obwodzie i czy instalacja nie była wcześniej przerabiana. Ten tekst porządkuje temat z perspektywy montażu: od oznaczeń L, N i PE, przez typowe podłączenie lampy, po sytuacje, w których sam kolor już nie wystarcza.

Co oznacza brązowa żyła w instalacji

W typowej instalacji 230 V AC brązowa żyła prowadzi fazę. To ona zasila obwód, a na zaciskach oprawy zwykle trafia na L. Ja traktuję ją jako przewód roboczy, nie ochronny i nie neutralny, dlatego nie łączę jej „na oko” z niczym innym.

Najprościej myśleć o tym tak: jeśli oprawa ma trzy zaciski, to brązowy przewód zwykle idzie na wejście fazowe, niebieski na neutralne, a żółto-zielony na ochronne. Taki układ jest czytelny zarówno w lampach sufitowych, jak i w większości nowoczesnych opraw LED. To wyjaśnia samą funkcję żyły, ale w puszce liczy się jeszcze sposób, w jaki została wykorzystana w konkretnym obwodzie.

Ta tabela pokazuje podstawę, ale przy oświetleniu najciekawsze zaczyna się dopiero wtedy, gdy dochodzi włącznik, ściemniacz albo sterowanie z kilku miejsc. Wtedy sama barwa izolacji staje się tylko wskazówką, a nie pełnym opisem działania obwodu.

Jak czytam kolory w puszce i przy oprawie

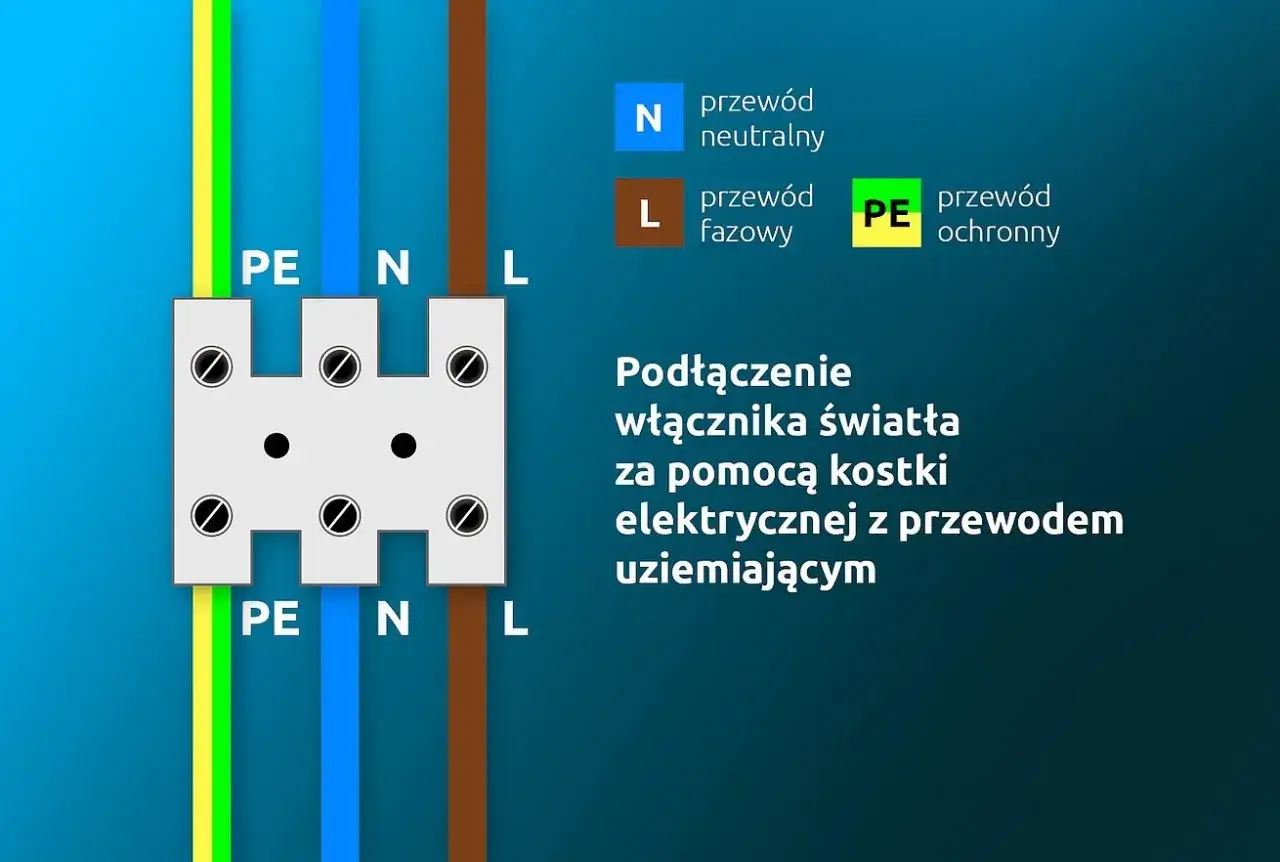

Przy zwykłej lampie sufitowej sprawa jest prosta: brązowy przewód idzie na L, niebieski na N, a żółto-zielony na PE, jeśli oprawa go wymaga. W oprawach metalowych i innych konstrukcjach klasy I ten trzeci przewód jest realnym elementem bezpieczeństwa, więc nie wolno go pomijać ani zastępować czymś innym.

W puszce włącznika układ bywa mniej oczywisty. Często brązowa żyła doprowadza zasilanie do łącznika, a z niego wraca do lampy inny przewód fazowy, np. czarny albo szary. To właśnie ten moment najczęściej myli osoby, które patrzą wyłącznie na kolor i zakładają, że każda brązowa żyła pełni identyczną funkcję.

W obwodach schodowych i krzyżowych jeszcze mocniej widać, że kolor to tylko część informacji. Na jednym odcinku przewód może być zasilaniem wejściowym, a na innym przewodem przełączanym. Dlatego przy modernizacji oświetlenia zawsze wolę odczytać oznaczenia na zaciskach niż opierać się wyłącznie na barwie izolacji.

Jedna rzecz jest tutaj niezmienna: niebieski jest zarezerwowany dla neutralnego, a żółto-zielony dla ochronnego. Jeśli ktoś wykorzystał te barwy inaczej, powinno to być dodatkowo oznaczone, ale w praktyce takie odstępstwa od razu traktuję jako sygnał, że instalacja wymaga weryfikacji, nie domysłów. To prowadzi prosto do samego montażu, bo tam najłatwiej popełnić kosztowną pomyłkę.

Jak podłączyć lampę lub ściemniacz bez pomyłki

Najczęściej zaczynam od odłączenia zasilania w rozdzielnicy i sprawdzenia braku napięcia dwubiegunowym testerem. Dopiero potem rozbieram oprawę albo puszkę. To nie jest przesadna ostrożność, tylko podstawowy warunek, żeby w ogóle mówić o bezpiecznym montażu.

1. Wyłącz odpowiedni obwód w rozdzielnicy i upewnij się, że nikt go nie załączy przypadkiem.
2. Sprawdź brak napięcia dwubiegunowym testerem, a nie wyłącznie „próbówką”.
3. Podłącz brązową żyłę do zacisku L, niebieską do N, a żółto-zieloną do PE, jeśli oprawa ma taki zacisk.
4. Dokręć zaciski tak, aby w środku nie wystawała goła miedź i aby izolacja dochodziła możliwie blisko wejścia do złącza.
5. Przed zamknięciem osprzętu sprawdź, czy przewody nie są naprężone i czy żaden z nich nie został przygnieciony przez obudowę.

W klasycznym układzie włącznik powinien rozłączać fazę, nie neutralny. To ma znaczenie przy serwisie oprawy: nawet jeśli światło jest zgaszone, niewłaściwie poprowadzony obwód może zostawić część elementów pod napięciem. W praktyce właśnie dlatego tak często powtarzam, że przy oświetleniu kolor przewodu i symbol na zacisku muszą się zgadzać, ale bezpieczeństwo daje dopiero poprawny układ całego obwodu.

Przy ściemniaczach i sterownikach smart dochodzi jeszcze jeden szczegół: część modeli wymaga przewodu neutralnego w puszce. To bardzo częsta niespodzianka przy wymianie zwykłego łącznika na nowy osprzęt LED. Jeśli w puszce masz tylko fazę i przewód powrotny do lampy, wybór urządzenia musi być do tego dostosowany, a nie odwrotnie.

Na tym etapie dobrze też pamiętać o klasie oprawy. Jeśli lampa ma metalową obudowę i zacisk ochronny, przewód PE jest obowiązkowy. Jeśli to oprawa w klasie II, zacisku ochronnego nie będzie i nie należy go na siłę szukać. Taka różnica wydaje się drobna, ale w praktyce decyduje o tym, czy montaż jest zgodny z konstrukcją produktu.

Kiedy kolor nie wystarcza i trzeba zmierzyć obwód

Ja traktuję kolor jako skrót myślowy, a nie dowód. W starszych instalacjach, po częściowych remontach i w miejscach, gdzie ktoś wcześniej „poprawiał” okablowanie, barwa izolacji mogła już nie odpowiadać pierwotnej funkcji żyły. Wtedy nie zgaduję, tylko mierzę.

Największe ryzyko pojawia się w trzech sytuacjach: gdy instalacja jest stara, gdy w puszce znajdują się przewody po różnych etapach modernizacji i gdy obwód steruje tym samym światłem z kilku miejsc. W każdej z nich brązowa żyła może być fazą stałą, fazą przełączaną albo po prostu jednym z odcinków toru zasilania. Sam kolor nie rozwiązuje takiego równania.

Do sprawdzania napięcia wolę dwubiegunowy tester niż prostą próbówkę. Daje więcej informacji i mniejsze ryzyko błędnego odczytu, zwłaszcza tam, gdzie w obwodzie pojawiają się elementy elektroniczne, zasilacze LED albo sterowanie inteligentne. W oświetleniu to naprawdę robi różnicę, bo wiele pozornie „dziwnych” objawów wynika nie z awarii lampy, lecz z mylnego rozpoznania przewodów.

Najczęstsze błędy przy podłączaniu oświetlenia

Najgorsze pomyłki są zwykle banalne: ktoś ufa kolorowi bez pomiaru, ktoś wciska za dużo miedzi do jednego zacisku albo ktoś używa przewodu ochronnego tam, gdzie powinien wrócić neutralny. W montażu oświetlenia takie skróty kończą się albo brakiem działania lampy, albo problemem bezpieczeństwa, którego nie widać od razu.

• Zamiana L i N - oprawa czasem nadal działa, ale układ nie jest poprawny i utrudnia bezpieczny serwis.
• Użycie PE jako przewodu roboczego - to poważny błąd, bo ochronny ma chronić, a nie zasilać obwód.
• Brak testu po odłączeniu zasilania - sam wyłącznik w rozdzielnicy nie daje jeszcze pełnej pewności.
• Odsłonięta miedź poza zaciskiem - zwiększa ryzyko zwarcia przy zamykaniu obudowy.
• Dobór niewłaściwego ściemniacza lub smart modułu - część urządzeń potrzebuje neutralnego, a część współpracuje tylko z wybranymi źródłami LED.

Właśnie tu widać największą różnicę między teorią a praktyką. Sama wiedza, że brązowa żyła to zwykle faza, nie wystarczy, jeśli osprzęt wymaga innego układu zasilania albo jeśli instalacja była już kiedyś przerabiana. Dlatego przed zamknięciem puszki sprawdzam jeszcze kilka rzeczy, które często decydują o tym, czy montaż przetrwa pierwszy tydzień bez poprawek.

Co sprawdzam zanim zamknę puszkę i włączę światło

Na końcu robię prostą kontrolę: czy wszystkie żyły siedzą we właściwych zaciskach, czy izolacja nie została uszkodzona i czy nic nie jest dociśnięte przez obudowę. To zajmuje chwilę, a oszczędza najwięcej nerwów, bo większość usterek po montażu wynika właśnie z pośpiechu przy składaniu osprzętu.

• Czy faza trafia na L, neutralny na N, a ochronny na PE.
• Czy przy oprawie metalowej przewód ochronny jest faktycznie podłączony.
• Czy w puszce nie ma poluzowanego zacisku albo zbyt krótkiej żyły.
• Czy ściemniacz, przekaźnik lub smart switch ma wymagane zasilanie, w tym neutralne, jeśli producent tego wymaga.
• Czy obwód po załączeniu pracuje stabilnie i nie mruga przy LED-ach.

Jeśli po sprawdzeniu wciąż widzisz kilka żył o podobnej barwie albo nie masz pewności, czy obwód był wcześniej modyfikowany, lepiej przerwać montaż i wrócić do pomiaru. W oświetleniu jedna pomyłka potrafi unieruchomić całą lampę, ale gorszy jest scenariusz, w którym instalacja działa tylko pozornie. Wtedy problem wychodzi dopiero później, zwykle w najmniej wygodnym momencie.
