Przewód N - co oznacza, jak rozpoznać i dlaczego jest ważny?

W świecie elektryczności, gdzie każdy przewód ma swoje ściśle określone zadanie, zrozumienie roli przewodu neutralnego (N) jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania każdej instalacji. Ten artykuł rozwieje wszelkie wątpliwości dotyczące oznaczenia "N", wyjaśni jego znaczenie i pomoże uniknąć kosztownych oraz niebezpiecznych błędów podczas prac elektrycznych. Z mojego doświadczenia wiem, że to właśnie podstawy są często pomijane, a ich znajomość ratuje przed wieloma problemami.

Co naprawdę oznacza symbol "N" w Twojej instalacji elektrycznej?

W kontekście instalacji elektrycznych w Polsce, symbol "N" odnosi się do przewodu neutralnego. Jego główną funkcją jest zapewnienie drogi powrotnej dla prądu w obwodach prądu przemiennego. Mówiąc prościej, to właśnie przewód neutralny zamyka obwód, umożliwiając przepływ prądu i tym samym działanie wszystkich podłączonych odbiorników. W typowej instalacji jednofazowej 230V, prąd płynie od przewodu fazowego (L), przez urządzenie, a następnie wraca do źródła zasilania właśnie przewodem neutralnym.

Przewód neutralny (N) – cichy bohater każdego gniazdka

Przewód neutralny to prawdziwy "cichy bohater" każdej instalacji. Choć często skupiamy się na przewodzie fazowym, który "dostarcza" prąd, to bez przewodu N obwód nie mógłby zostać zamknięty. Jest on absolutnie fundamentalny dla prawidłowego działania większości urządzeń, od najprostszej żarówki po zaawansowaną elektronikę. Jego rola jest tak samo ważna jak rola przewodu fazowego, a jego prawidłowe funkcjonowanie jest gwarancją stabilnej pracy instalacji.

Dlaczego bez przewodu "N" Twoje urządzenia po prostu nie zadziałają?

Zasada działania prądu elektrycznego jest prosta: aby prąd mógł płynąć i zasilać urządzenia, musi mieć kompletną ścieżkę – obwód zamknięty. Wyobraź sobie system rur: woda musi mieć zarówno rurę doprowadzającą, jak i odprowadzającą, aby mogła krążyć. Podobnie jest z prądem. Przewód fazowy (L) dostarcza energię, ale to przewód neutralny (N) zapewnia drogę powrotną do źródła zasilania. Bez tej drogi powrotnej obwód pozostaje otwarty, a prąd nie ma możliwości przepływu. W efekcie, urządzenia pozostają "martwe" i po prostu nie zadziałają. To podstawowa zasada, którą zawsze podkreślam podczas szkoleń.

Kolor ma znaczenie: Jak norma PN-HD 308 S2: 2007 definiuje przewód neutralny w Polsce

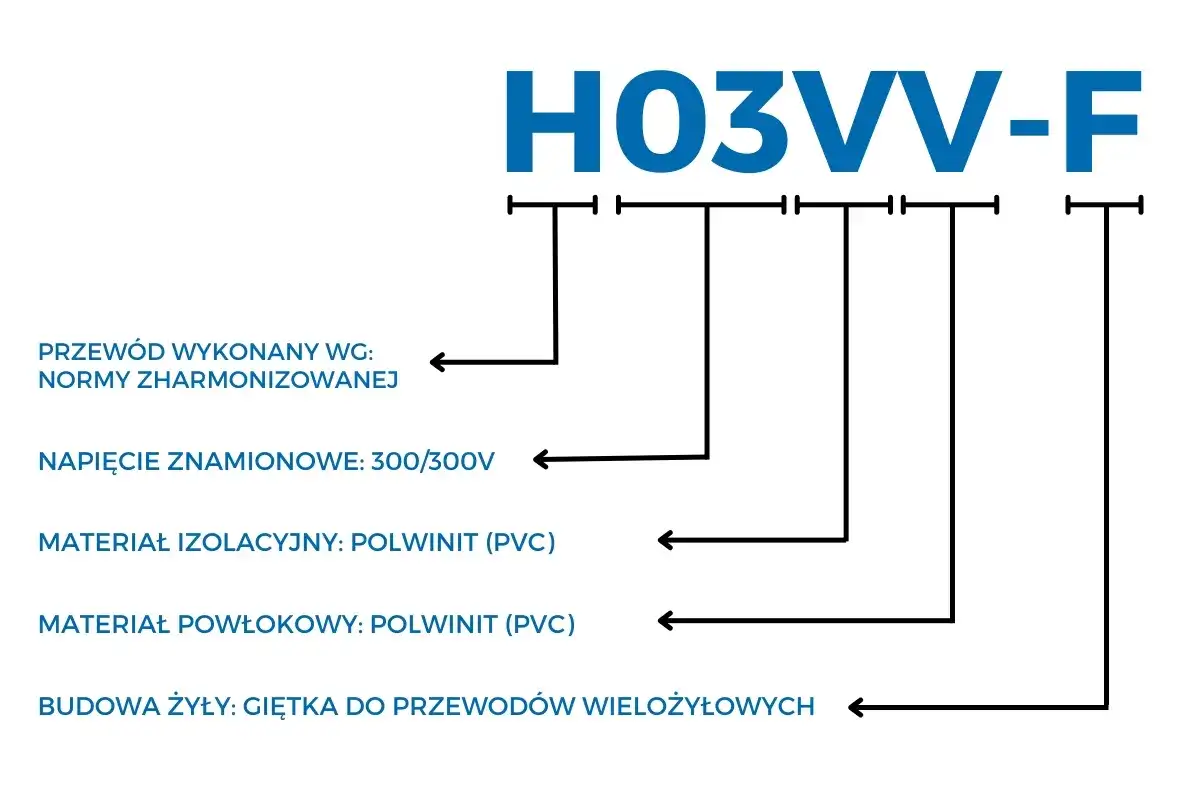

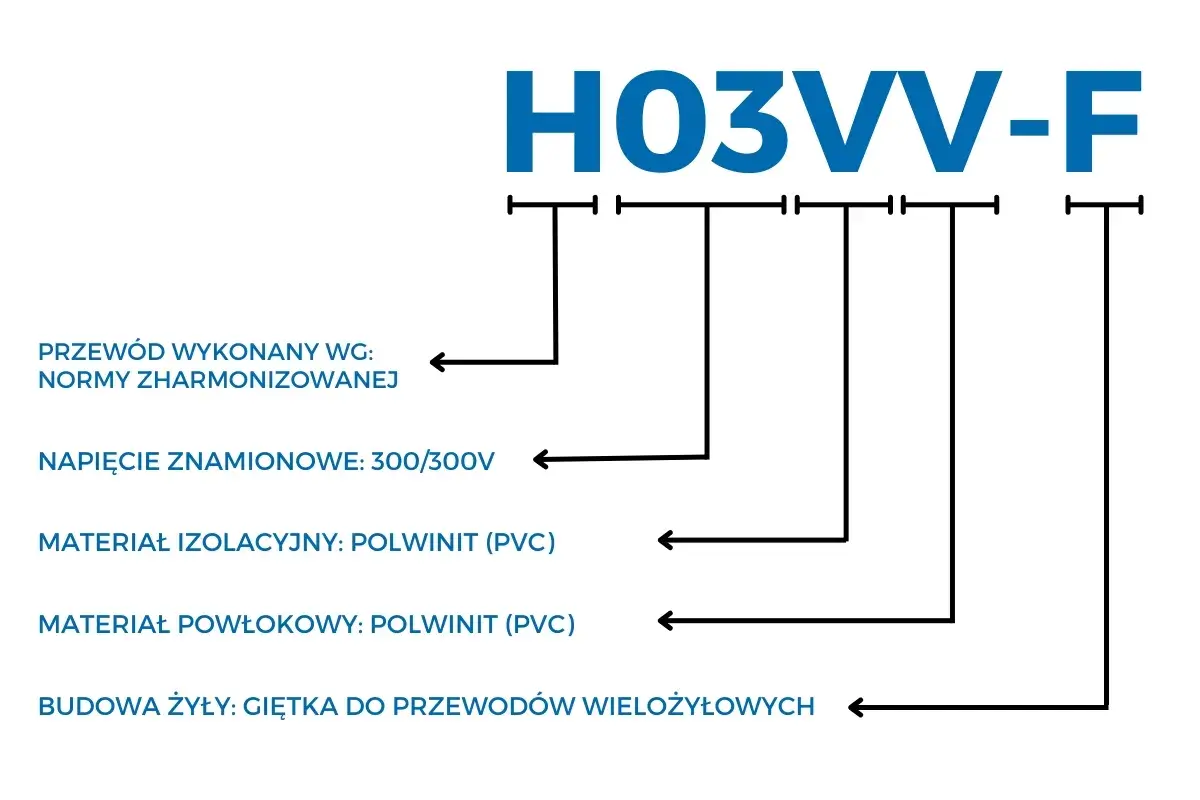

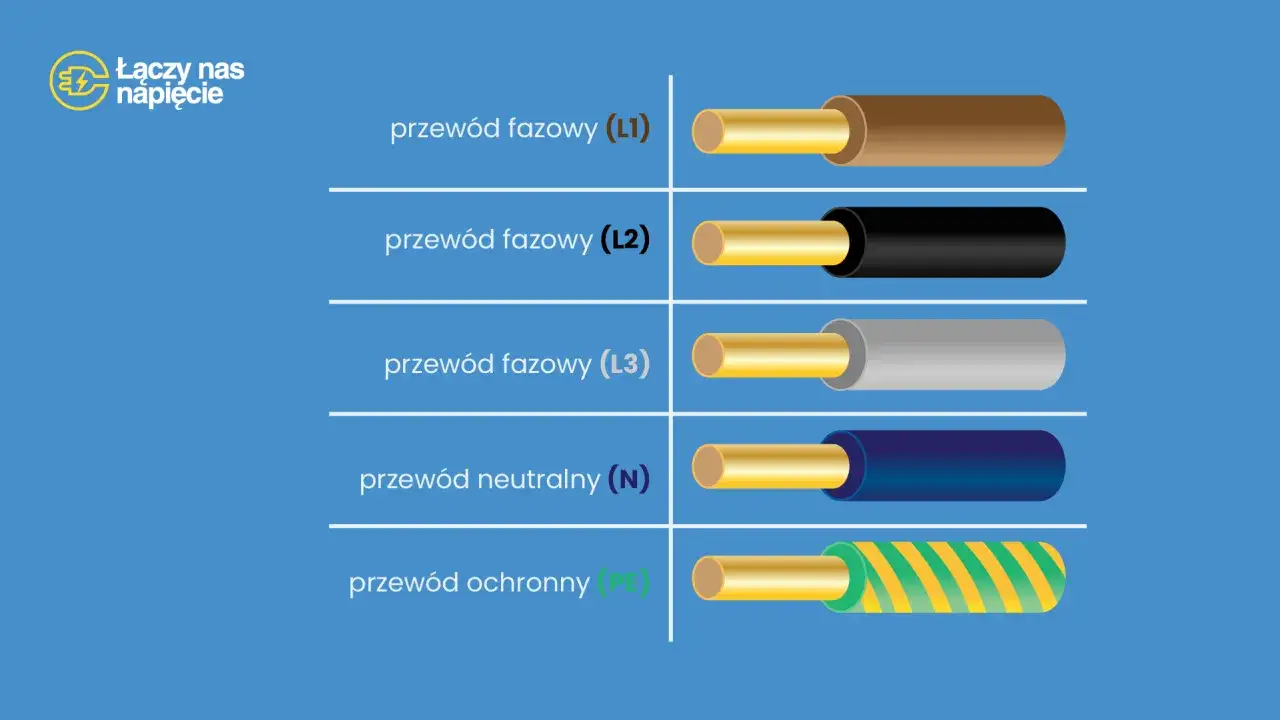

W Polsce, podobnie jak w większości krajów europejskich, obowiązują ściśle określone normy dotyczące kolorystyki przewodów elektrycznych. Zgodnie z normą PN-HD 308 S2: 2007, przewód neutralny (N) musi być oznaczony kolorem jasnoniebieskim na całej jego długości. To bardzo ważna informacja, która ułatwia identyfikację i minimalizuje ryzyko pomyłek. Warto również przypomnieć, że przewody fazowe (L) najczęściej występują w kolorach brązowym, czarnym lub szarym, natomiast przewód ochronny (PE) zawsze jest żółto-zielony. Według danych Ropam.com.pl, jasnoniebieski kolor przewodu neutralnego jest ściśle określony normą PN-HD 308 S2: 2007, co ułatwia jego identyfikację i zwiększa bezpieczeństwo prac.

Przewód N, PE, PEN – kluczowe różnice, które musisz znać dla własnego bezpieczeństwa

Zrozumienie różnic między przewodami neutralnym (N), ochronnym (PE) i ochronno-neutralnym (PEN) jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania każdej instalacji elektrycznej. Każdy z tych przewodów ma inną funkcję i zasady łączenia, a ich pomylenie może mieć bardzo poważne konsekwencje. Jako elektryk z wieloletnim doświadczeniem, zawsze zwracam uwagę na te niuanse, ponieważ to one decydują o tym, czy instalacja jest bezpieczna.

Przewód neutralny (N) vs ochronny (PE): Dwa niebieskie światy i jedna żółto-zielona granica

Choć oba przewody – neutralny (N) i ochronny (PE) – mają za zadanie zapewnić bezpieczeństwo i prawidłowe działanie instalacji, ich funkcje są fundamentalnie różne. Poniższa tabela jasno przedstawia te rozbieżności:

Cecha	Przewód Neutralny (N)	Przewód Ochronny (PE)
Główna funkcja	Zapewnia drogę powrotną dla prądu roboczego, zamyka obwód.	Zapewnia ochronę przeciwporażeniową, odprowadza prąd upływu.
Kolor izolacji	Jasnoniebieski	Żółto-zielony
Przepływ prądu roboczego	Tak, w normalnych warunkach pracy.	Nie, tylko w przypadku awarii (prądy zwarciowe/upływu).
Połączenie z obudową urządzenia	Zwykle nie bezpośrednio (poza specyficznymi przypadkami).	Zawsze do metalowych obudów urządzeń klasy I.
Potencjalne napięcie	Bliskie zeru, ale może pojawić się pod wpływem obciążenia lub awarii.	Bliskie zeru, pojawia się tylko w przypadku awarii.

Układ TN-C, czyli "stara instalacja" – czym jest przewód PEN i dlaczego już się go nie stosuje?

W starszych instalacjach elektrycznych często spotykamy się z układem TN-C. W tym układzie funkcje przewodu neutralnego (N) i ochronnego (PE) były połączone w jednym przewodzie, zwanym przewodem ochronno-neutralnym (PEN). Przewód PEN był często oznaczony kolorem niebieskim, co dziś może wprowadzać w błąd. Choć w momencie projektowania układ TN-C był akceptowalny, obecnie jest uznawany za mniej bezpieczny. Głównym powodem jest ryzyko pojawienia się niebezpiecznego napięcia na metalowych obudowach urządzeń w przypadku przerwania ciągłości przewodu PEN. W takiej sytuacji prąd roboczy nie miałby drogi powrotnej, a jego potencjał mógłby zostać przeniesiony na obudowy urządzeń, stwarzając bezpośrednie zagrożenie porażeniem. Dlatego też odchodzi się od stosowania tego układu w nowym budownictwie.

Układ TN-S w nowym budownictwie: Dlaczego rozdział na N i PE jest obowiązkowy?

W nowoczesnym budownictwie i nowo projektowanych instalacjach elektrycznych standardem jest układ TN-S. W tym układzie funkcje przewodu neutralnego (N) i ochronnego (PE) są obowiązkowo rozdzielone. Mamy więc osobny przewód neutralny (niebieski) i osobny przewód ochronny (żółto-zielony). Rozdział ten znacząco zwiększa bezpieczeństwo. Przede wszystkim, umożliwia prawidłowe działanie wyłączników różnicowoprądowych (RCD), które są kluczowym elementem ochrony przeciwporażeniowej. W układzie TN-S, nawet w przypadku awarii przewodu neutralnego, przewód ochronny nadal zapewnia bezpieczne odprowadzenie prądu upływu, minimalizując ryzyko porażenia. To rozwiązanie, które zawsze rekomenduję i które powinno być stosowane wszędzie tam, gdzie jest to możliwe.

Najczęstszy błąd: Czy można mostkować przewód N i PE w nowoczesnej instalacji?

To jest pytanie, które często słyszę, i moja odpowiedź jest zawsze taka sama: w układzie TN-S (czyli w większości nowoczesnych instalacji) absolutnie nie wolno ponownie łączyć przewodów N i PE! Jest to jeden z najgroźniejszych błędów, jakie można popełnić. Dlaczego? Połączenie tych przewodów za punktem rozdziału (np. w gniazdku) sprawia, że prąd roboczy, który powinien płynąć przewodem neutralnym, zacznie przepływać również przez przewód ochronny. To z kolei uniemożliwi prawidłowe działanie wyłączników różnicowoprądowych (RCD) – będą one nieustannie wybijać lub, co gorsza, nie zadziałają w sytuacji awaryjnej. Co więcej, może to spowodować pojawienie się niebezpiecznego napięcia na metalowych obudowach urządzeń, stwarzając bezpośrednie zagrożenie porażeniem prądem. Pamiętajmy, że bezpieczeństwo jest najważniejsze.

Praktyczny montaż: Jak zidentyfikować i prawidłowo podłączyć przewód neutralny?

Teraz przejdźmy do praktyki. Niezależnie od tego, czy podłączasz nowe gniazdko, lampę, czy próbujesz zdiagnozować problem, prawidłowa identyfikacja i podłączenie przewodu neutralnego jest kluczowe. Zawsze podkreślam, że ostrożność i metodyczne działanie są tu na wagę złota.

Krok po kroku: Identyfikacja przewodu "N" w puszce instalacyjnej

Identyfikacja przewodu N w puszce instalacyjnej zazwyczaj jest prosta, jeśli instalacja jest wykonana zgodnie z normami. Oto jak to zrobić:

1. Zawsze odłącz zasilanie! To absolutna podstawa. Wyłącz główny wyłącznik w rozdzielnicy lub bezpiecznik obwodu, na którym pracujesz.
2. Wizualna identyfikacja koloru: Szukaj przewodu z jasnoniebieską izolacją. To jest Twój przewód neutralny (N).
3. Weryfikacja braku napięcia: Przed dotknięciem jakiegokolwiek przewodu, zawsze upewnij się, że nie ma na nim napięcia. Użyj do tego próbnika napięcia (popularnej neonówki) lub multimetru. Próbnik powinien świecić tylko na przewodzie fazowym (L). Jeśli zaświeci się na niebieskim przewodzie, masz problem i musisz to zgłosić elektrykowi.

Pamiętaj, że nawet jeśli przewód jest niebieski, zawsze należy sprawdzić brak napięcia przed przystąpieniem do pracy.

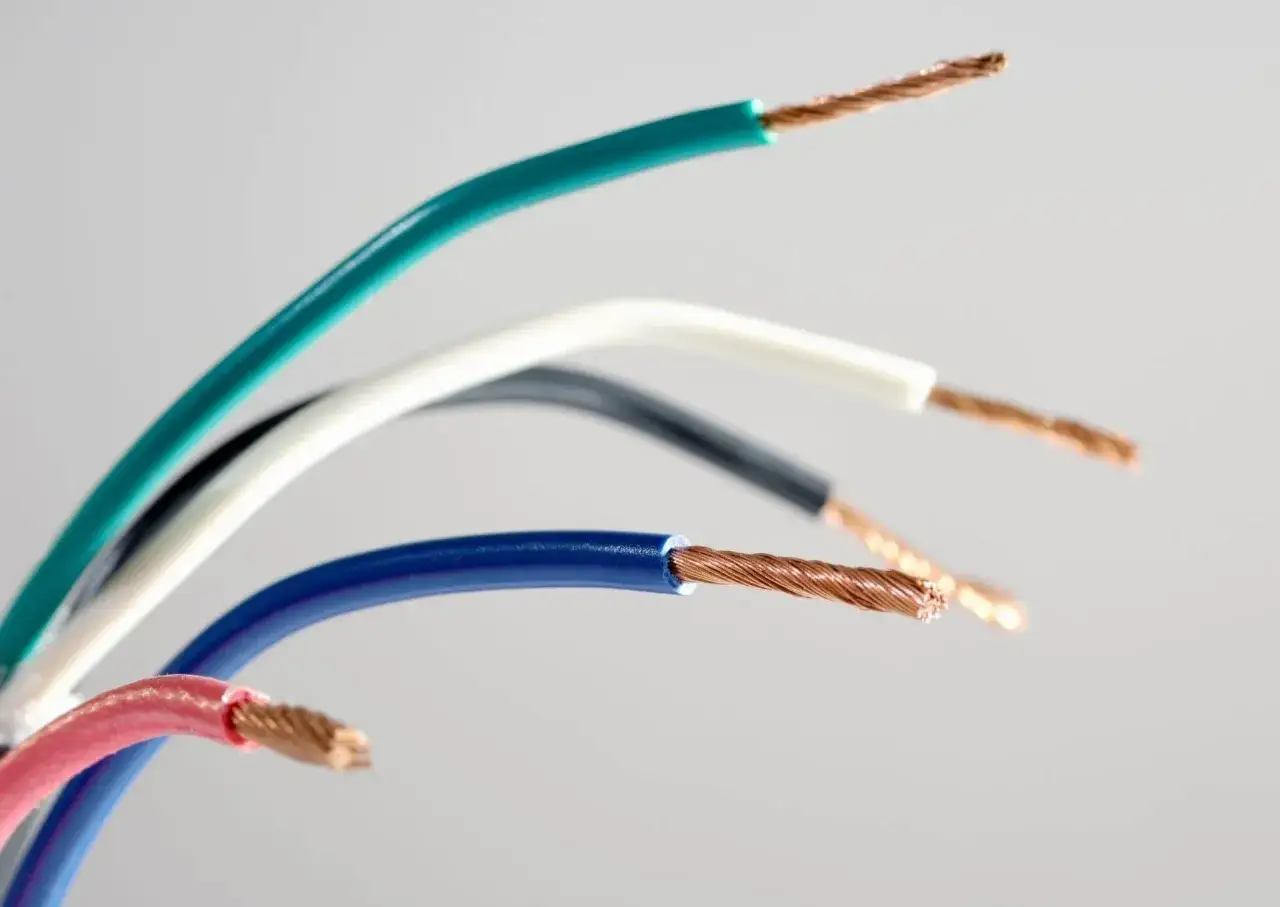

Gniazdka, lampy, włączniki – gdzie dokładnie podpiąć niebieski przewód?

Podłączanie przewodu neutralnego jest zazwyczaj intuicyjne, ale warto znać podstawowe zasady:

• Gniazdka: Przewód neutralny (N) jest podłączany do jednego z głównych zacisków gniazdka. Zazwyczaj zacisk ten jest wyraźnie oznaczony literą "N" lub znajduje się po prawej stronie gniazdka (patrząc na nie od przodu, z bolcem u góry).
• Lampy i oprawy oświetleniowe: W przypadku lamp, przewód N jest podłączany bezpośrednio do oprawki żarówki lub do zacisku oznaczonego "N".
• Włączniki oświetlenia: Standardowe włączniki oświetlenia przerywają wyłącznie przewód fazowy (L). Oznacza to, że przewód neutralny (N) zazwyczaj nie jest do nich bezpośrednio podłączany, lecz przechodzi obok w puszce instalacyjnej, podłączając się dopiero do oprawy.

Mam tylko dwa czarne przewody – co robić? Rozpoznawanie żył w starych instalacjach

To jest częsty problem w starych instalacjach, gdzie kolory przewodów mogą nie odpowiadać obecnym normom. Zdarza się, że w puszce znajdziemy dwa czarne przewody, a nawet czarny i szary. W takiej sytuacji kluczowe jest zachowanie szczególnej ostrożności:

1. Zawsze, ale to zawsze odłącz zasilanie! To jedyna bezpieczna droga.
2. Użyj próbnika napięcia lub multimetru: Po odłączeniu zasilania, aby zidentyfikować przewód fazowy (L), musisz ponownie włączyć zasilanie na chwilę i sprawdzić, na którym przewodzie pojawi się napięcie (próbnik zaświeci się). Rób to z najwyższą ostrożnością!
3. Oznacz przewody: Gdy zidentyfikujesz przewód fazowy (L), oznacz go na przykład czarną taśmą izolacyjną. Drugi przewód, po upewnieniu się, że zasilanie jest ponownie odłączone, będzie przewodem neutralnym (lub PEN w starych instalacjach). Warto go oznaczyć niebieską taśmą.

Jeśli nie czujesz się pewnie, zawsze wezwij wykwalifikowanego elektryka. Praca z nieoznaczonymi przewodami jest bardzo ryzykowna.

Czy na przewodzie neutralnym może pojawić się napięcie? Kiedy należy zachować szczególną ostrożność

W normalnych warunkach pracy przewód neutralny (N) powinien mieć potencjał bliski zeru, czyli być "zerem roboczym". Jednakże, w pewnych sytuacjach, na przewodzie neutralnym może pojawić się niebezpieczne napięcie. Dzieje się tak na przykład w przypadku przerwania ciągłości przewodu N, niezrównoważonego obciążenia w instalacjach trójfazowych (gdzie prądy w fazach nie sumują się do zera), lub w wyniku poważnej awarii. Dlatego zawsze powtarzam: traktuj każdy przewód jako potencjalnie pod napięciem i zawsze zachowuj ostrożność, nawet jeśli jesteś przekonany, że to przewód neutralny. Według danych Ropam.com.pl, prawidłowe podłączenie przewodu neutralnego jest kluczowe dla działania wyłączników różnicowoprądowych, które są podstawą ochrony przeciwporażeniowej w nowoczesnych instalacjach, a jego awaria może prowadzić do niebezpiecznych sytuacji.

Najgroźniejsze błędy związane z przewodem "N" i jak ich unikać

Błędy w obchodzeniu się z przewodem neutralnym mogą mieć katastrofalne skutki, od uszkodzenia sprzętu po zagrożenie życia. Dlatego tak ważne jest, aby być świadomym potencjalnych zagrożeń i wiedzieć, jak ich unikać. Poniżej przedstawiam najczęściej spotykane i najgroźniejsze pomyłki.

Przerwana ciągłość przewodu N: Czym grozi i jak rozpoznać problem?

Przerwanie ciągłości przewodu neutralnego to jedna z najpoważniejszych awarii w instalacji elektrycznej. Jej konsekwencje mogą być następujące:

• Brak działania lub nieprawidłowe działanie urządzeń: To najbardziej oczywisty objaw. Urządzenia po prostu przestają działać, ponieważ obwód jest otwarty.
• W instalacjach trójfazowych: To scenariusz, który spędza mi sen z powiek. W przypadku przerwania N w instalacji trójfazowej, na odbiornikach jednofazowych (np. w gniazdkach 230V) może pojawić się niebezpieczne, podwyższone napięcie, nawet do 400V zamiast 230V. Skutkuje to natychmiastowym uszkodzeniem sprzętu, a w skrajnych przypadkach może prowadzić do pożaru.

Jak rozpoznać problem? Migotanie świateł, uszkodzenie kilku urządzeń jednocześnie w różnych miejscach, nietypowe zachowanie sprzętu (np. zbyt mocne świecenie żarówek) to sygnały alarmowe, które powinny skłonić do natychmiastowego wezwania elektryka.

Pomyłka z przewodem fazowym (L): Ryzyko porażenia i jak mu zapobiec

Pomylenie przewodu neutralnego (N) z fazowym (L) jest jednym z najgroźniejszych błędów, grożącym bezpośrednim porażeniem prądem. Dotknięcie przewodu, który miał być neutralny (bezpieczny), a okazał się fazowy (pod napięciem), może być śmiertelne. Prąd płynący przez ciało człowieka może spowodować zatrzymanie akcji serca, oparzenia i inne poważne obrażenia. Aby zapobiec tej tragedii, zawsze stosuj się do żelaznych zasad:

• Zawsze odłączaj zasilanie przed rozpoczęciem jakichkolwiek prac.
• Zawsze weryfikuj brak napięcia na wszystkich przewodach za pomocą próbnika lub multimetru przed ich dotknięciem. Nie ufaj kolorom w starych instalacjach!

Błędne podłączenie do wyłącznika różnicowoprądowego (RCD) – dlaczego "różnicówka" wybija?

Wyłącznik różnicowoprądowy (RCD), potocznie nazywany "różnicówką", to kluczowy element ochrony przeciwporażeniowej. Działa na zasadzie porównywania prądu płynącego przewodem fazowym (L) z prądem wracającym przewodem neutralnym (N). Jeśli różnica między tymi prądami przekroczy określoną wartość (np. 30mA), RCD natychmiast wyłącza zasilanie. Błędne podłączenie, takie jak:

• Połączenie przewodu N z PE za RCD.
• Wymieszanie przewodów neutralnych z różnych obwodów (np. jeden N przechodzi przez RCD, a drugi nie).

może spowodować, że RCD będzie wykrywał "upływ" prądu, nawet jeśli go nie ma, i będzie nieustannie wybijać, uniemożliwiając normalne korzystanie z instalacji. W niektórych przypadkach, co gorsza, błędne podłączenie może sprawić, że RCD nie zadziała, gdy będzie to naprawdę potrzebne. To dlatego tak ważne jest, aby podłączenia wykonywał doświadczony elektryk.

Przeczytaj również: 3 kable z sufitu, 2 w lampie - Jak podłączyć bezpiecznie?

Zanim zaczniesz montaż – złote zasady bezpieczeństwa pracy z elektrycznością

Na koniec, chciałbym przypomnieć najważniejsze zasady bezpieczeństwa, które każdy powinien stosować przed przystąpieniem do jakichkolwiek prac elektrycznych. Pamiętaj, że prąd nie wybacza błędów:

• Zawsze odłączaj zasilanie w głównym wyłączniku lub bezpieczniku obwodu, na którym pracujesz.
• Zawsze weryfikuj brak napięcia na wszystkich przewodach przed dotknięciem, używając do tego odpowiednich narzędzi (próbnik, multimetr).
• Używaj izolowanych narzędzi, przeznaczonych do pracy pod napięciem (nawet jeśli zasilanie jest odłączone, to dobra praktyka).
• Nigdy nie pracuj w wilgotnych warunkach lub stojąc na mokrej powierzchni.
• Jeśli nie jesteś pewien swoich umiejętności lub napotykasz problem, którego nie rozumiesz, zasięgnij porady wykwalifikowanego elektryka.
• Nigdy nie pracuj pod napięciem, jeśli nie masz odpowiednich kwalifikacji, doświadczenia i sprzętu ochronnego. Twoje życie jest bezcenne.
