Mostek w instalacji elektrycznej to z pozoru drobiazg, ale od niego zależy, czy obwód będzie działał stabilnie i bez grzania złączy. Pokażę, jak zmostkować kable bez prowizorki: kiedy mostek ma sens, czym go wykonać, jak dobrać złączkę do przewodu i których błędów nie popełniać przy montażu oprawy, gniazda albo puszki.
Najbezpieczniejszy mostek to ten dobrany do przewodu, złączki i miejsca montażu
- Mostek robi się po to, żeby przekazać zasilanie między zaciskami, a nie po to, żeby „jakoś połączyć” przewody.
- W instalacjach wnętrzowych łączenia wykonuje się w osprzęcie, puszkach lub odbiornikach, a nie przez skręcanie żył.
- Do opraw i puszek najczęściej sprawdzają się złączki sprężynowe, bo dają pewne połączenie i oszczędzają miejsce.
- Przewód, materiał żyły i przekrój muszą pasować do złączki, inaczej mostek będzie słabym punktem instalacji.
- Po montażu warto zrobić test pociągnięcia, sprawdzić ułożenie przewodów i upewnić się, że nic się nie grzeje.
Czym jest mostek przewodów i kiedy ma sens
W praktyce mostek to krótkie połączenie, które przekazuje napięcie z jednego zacisku na drugi. Najczęściej robię go wtedy, gdy jeden przewód ma zasilić dwa punkty, na przykład kilka zacisków w oprawie, drugi element w puszce albo kolejne gniazdo w przelocie. To nie jest osobna „sztuczka”, tylko zwykłe połączenie elektryczne, które ma działać przewidywalnie i bezpiecznie.
W instalacjach oświetleniowych mostek pojawia się szczególnie często przy lampach sufitowych, listwach LED, oprawach z kilkoma sekcjami i przy rozgałęzieniach w puszkach. Właśnie tam jeden błąd potrafi dać objawy dopiero po czasie: migotanie światła, nagrzewanie złącza albo przerywanie obwodu przy poruszeniu przewodem. Dlatego nie traktuję mostka jak tymczasowej prowizorki, tylko jak normalny element montażu.
- Mostek roboczy służy do rozdzielenia zasilania na kilka zacisków.
- Przelot pozwala poprowadzić zasilanie dalej do kolejnego punktu.
- Połączenie w oprawie ułatwia montaż kilku modułów, ale musi trzymać się zaleceń producenta.
Zanim jednak wybierzesz sposób połączenia, trzeba dobrać właściwy osprzęt, bo tu najłatwiej o pomyłkę. To prowadzi od razu do praktycznej części: czym taki mostek zrobić, żeby nie wrócić do puszki po kilku tygodniach.
Wybierz złączkę, która pasuje do przewodu i miejsca montażu
Ja zawsze zaczynam od trzech rzeczy: rodzaju żyły, przekroju przewodu i miejsca, w którym połączenie ma się zmieścić. W materiałach WAGO widać to bardzo wyraźnie: inne złączki przeznacza się do puszek, inne do opraw, a jeszcze inne do rozdzielnic. Tego nie da się sensownie zastąpić przypadkową kostką z szuflady.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Złączka sprężynowa | Puszki instalacyjne, oprawy LED, mało miejsca | Szybka, pewna, nie wymaga dokręcania | Musi pasować do rodzaju i przekroju przewodu |
| Kostka śrubowa | Starsze instalacje i miejsca z większą ilością miejsca | Łatwa do zrozumienia, tania | Wymaga kontroli dokręcenia i zwykle więcej miejsca |
| Mostek fabryczny lub szynowy | Rozdzielnice, seryjne połączenia, powtarzalny montaż | Porządek i powtarzalność połączeń | Nie pasuje do każdej oprawy lub puszki |
| Skręcanie żył | W praktyce nie powinno być wyborem | Brak sensownej zalety | Nie jest to rozwiązanie, na którym warto opierać instalację |
Praktycznie najczęściej wybieram złączkę sprężynową: seria 2273 sprawdza się w puszkach z przewodami jednodrutowymi w zakresie 0,5-2,5 mm², seria 221 jest bardziej uniwersalna i obsługuje różne rodzaje przewodów, a seria 224 jest wygodna przy oprawach oświetleniowych. To nie jest detal marketingowy, tylko realna różnica w montażu. Jeżeli połączysz zbyt cienki albo zbyt gruby przewód w niewłaściwej złączce, problem wróci szybciej, niż myślisz.
Ważna uwaga: jeśli w instalacji pojawia się aluminium, nie robię mostka „jak zwykle”. Taki przewód wymaga systemu dopuszczonego do łączenia z aluminium i odpowiedniej ochrony styku. To właśnie tu wielu amatorów robi najdroższy błąd, bo patrzy tylko na kolor żyły, a nie na materiał i kompatybilność złączki.
Gdy osprzęt jest już dobrany, samo wykonanie mostka jest proste, ale tylko pod warunkiem, że trzymasz się właściwej kolejności. I właśnie tę kolejność warto przejść spokojnie, bez skrótów.
Jak wykonać bezpieczny mostek krok po kroku
Mostek robię zawsze przy odłączonym zasilaniu i po sprawdzeniu braku napięcia miernikiem. To nie jest nadmiar ostrożności, tylko podstawowa zasada pracy przy instalacji. W materiałach dotyczących instalacji wnętrzowych podkreśla się też, że połączenia powinny powstawać w osprzęcie, puszkach lub odbiornikach, a nie przez skręcanie żył „na szybko”.
- Odłącz obwód i potwierdź brak napięcia miernikiem. Sama informacja, że wyłącznik jest w pozycji OFF, nie wystarcza.
- Oceń przewody pod kątem rodzaju i przekroju. Nie mieszam przypadkowo różnych systemów, jeśli producent złączki tego nie przewidział.
- Dobierz złączkę do zastosowania. W puszce i oprawie liczy się nie tylko liczba torów, ale też miejsce na ułożenie przewodów.
- Odsłoń izolację tylko na długość zalecaną przez producenta złączki. Zbyt długi odcinek to ryzyko zwarcia, a zbyt krótki osłabia kontakt.
- Wsuń przewód do końca i wykonaj krótki test pociągnięcia. Jeśli żyła się cofa, połączenie nie jest poprawne.
- Ułóż przewody bez naprężeń i zamknij puszkę tak, żeby nic nie było ściśnięte na siłę.
- Po uruchomieniu sprawdź obciążenie. Jeżeli po kilku minutach złącze robi się wyraźnie ciepłe, coś jest nie tak.
W praktyce najbardziej lubię połączenia, które da się później czytelnie odczytać: osobny tor dla fazy, osobny dla neutralnego i osobny dla ochronnego, bez upychania wszystkiego pod jeden zacisk. To podejście świetnie działa przy nowoczesnych oprawach LED, gdzie przestrzeni jest mało, a porządek w przewodach ma duże znaczenie. I właśnie dlatego następny temat to błędy, które najczęściej psują nawet poprawnie wyglądający montaż.
Najczęstsze błędy, przez które mostek kończy się problemem
Najczęściej nie psuje się sama koncepcja mostka, tylko wykonanie. Widzę to regularnie: połączenie wygląda dobrze z wierzchu, a po kilku tygodniach pojawia się grzanie, luz albo okresowe zaniki zasilania. To właśnie te drobne niedociągnięcia są najdroższe, bo trudno je znaleźć bez ponownego rozbierania instalacji.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Skręcanie przewodów bez złączki | Połączenie grzeje się i łatwo traci styk | Używam złączki dopuszczonej do danego typu przewodu |
| Za mało miejsca w puszce | Izolacja się zgniata, przewody się wyginają | Dobieram głębszą puszkę albo inny osprzęt |
| Mieszanie różnych przekrojów bez sprawdzenia dopuszczeń | Kontakt bywa niestabilny | Sprawdzam zakres złączki i nie improwizuję |
| Łączenie miedzi z aluminium „na oko” | Korozja i wzrost oporu na styku | Stosuję tylko system przewidziany do takiego połączenia |
| Brak kontroli po montażu | Luźna żyła wychodzi dopiero po czasie | Robię próbę pociągnięcia i oględziny po zamknięciu osprzętu |
| Mostek N i PE jako „uniwersalne rozwiązanie” | Niebezpieczne i często błędne połączenie | Nie traktuję przewodu ochronnego jak zwykłego przewodu roboczego |
Uczciwie mówiąc, najgorsze są właśnie błędy niewidoczne z zewnątrz. Instalacja działa dziś, ale po roku pojawia się losowe migotanie lampy albo nadtopiona obudowa złączki. Z tego powodu nie kończę pracy w momencie, kiedy światło się zapali. Kończę dopiero wtedy, gdy połączenie jest mechanicznie pewne, czytelne i zgodne z przeznaczeniem osprzętu.
Ten sam mostek może wyglądać inaczej w oprawie sufitowej, inaczej w puszce i jeszcze inaczej w starszym gnieździe. To rozróżnienie jest ważniejsze niż sam opis techniki, bo to właśnie miejsce montażu narzuca reguły.
Mostek w oprawie, puszce i gnieździe wygląda inaczej

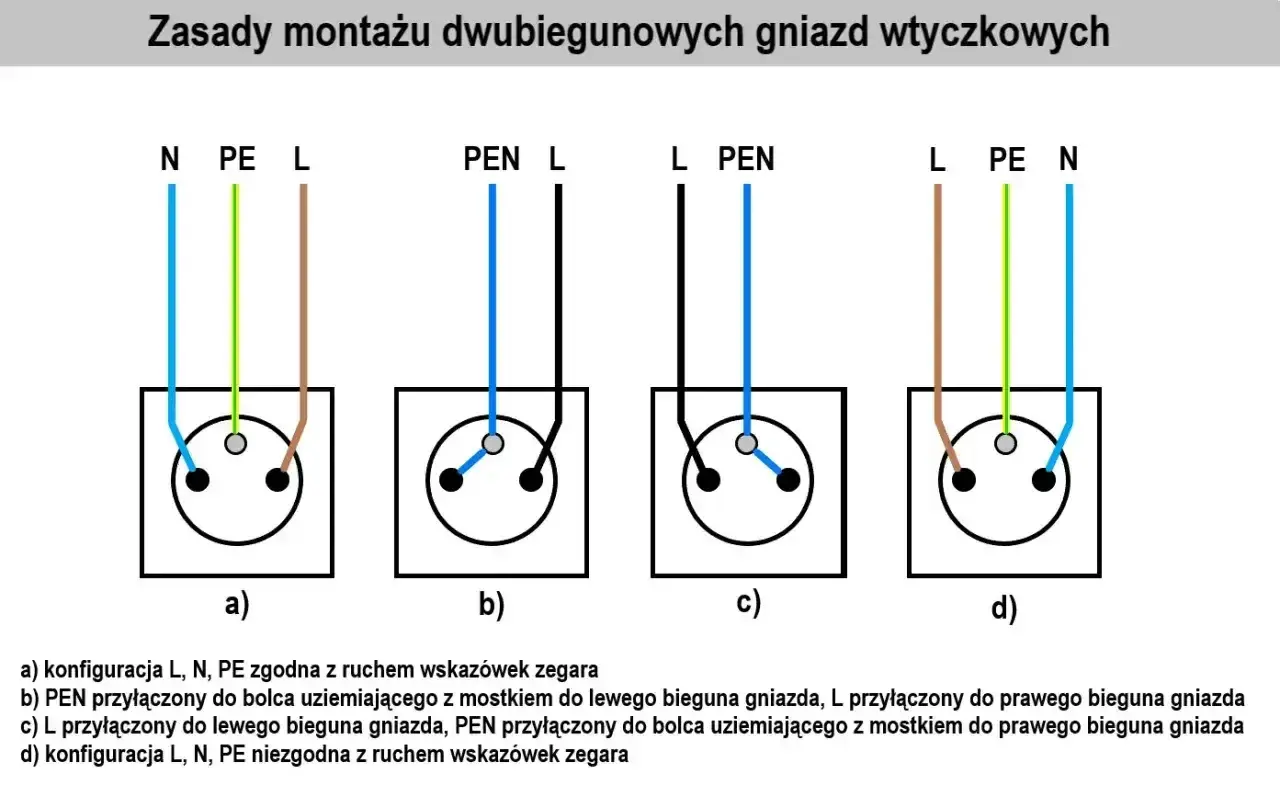

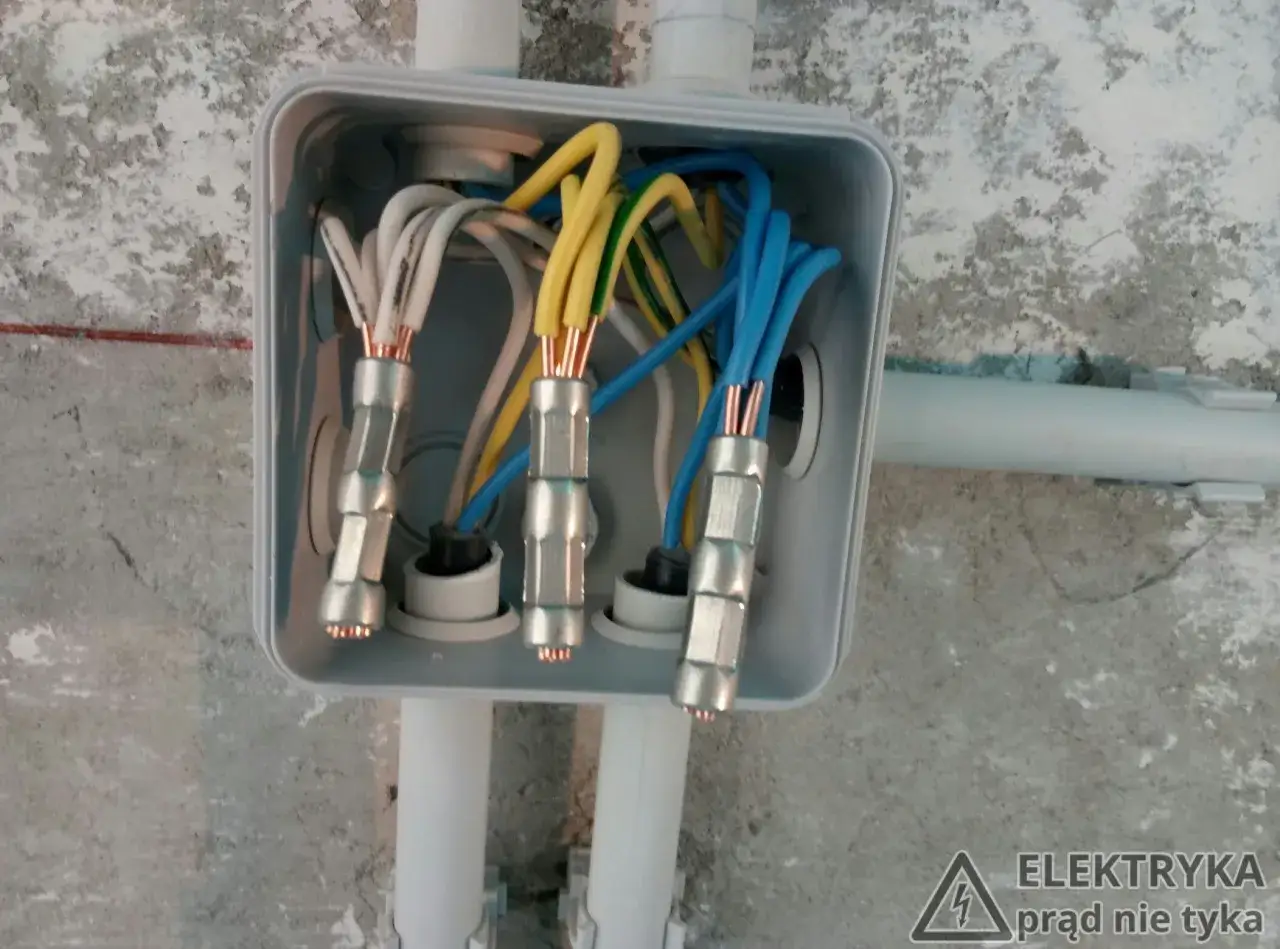

W oświetleniu najczęściej mostkuję przewody po stronie zasilania oprawy, żeby rozdzielić fazę, neutralny albo ochronny zgodnie z budową lampy. W puszce instalacyjnej mostek częściej służy do przelotu do kolejnego punktu albo do rozgałęzienia obwodu. W gnieździe temat jest bardziej wrażliwy, bo łatwo pomylić zwykłe połączenie przelotowe z błędnym obchodzeniem przewodu ochronnego.
| Miejsce | Po co powstaje mostek | Na co zwracam uwagę |
|---|---|---|
| Oprawa oświetleniowa | Rozdzielenie zasilania do kilku zacisków lub modułów | Rodzaj przewodu, mało miejsca i zalecenia producenta oprawy |
| Puszka instalacyjna | Przelot do następnego punktu albo rozgałęzienie obwodu | Porządek żył, poprawny tor i brak naprężeń |
| Gniazdo lub łącznik | Przekazanie zasilania dalej w tym samym obwodzie | Układ zacisków i to, czy osprzęt w ogóle przewiduje taki montaż |
| Rozdzielnica | Powtarzalne połączenia w większej liczbie obwodów | Dedykowane mostki i systemowe rozwiązania montażowe |
W nowoczesnym oświetleniu szczególnie ważne jest to, żeby nie mieszać mostka roboczego z ochroną. Przewód ochronny prowadzi się oddzielnie i nie traktuje jako przypadkowego „zapasu” do zasilenia czegokolwiek innego. To jeden z tych momentów, w których oszczędność czasu może skończyć się bardzo drogim błędem.
Jeśli instalacja jest stara, przewody są kruche albo w puszce widać mieszankę różnych materiałów, nie próbuję „ratować” sytuacji na siłę. W takiej chwili lepiej przejść do ostatniego kroku: sprawdzenia, czy wszystko jest naprawdę gotowe do pracy.
Co sprawdzam przed zamknięciem puszki
Przed zamknięciem puszki robię krótką kontrolę, bo to najtańszy moment na wyłapanie błędu. Sprawdzam, czy każdy przewód siedzi w złączce do końca, czy izolacja nie została przycięta przez obudowę, czy w środku nie ma naprężeń i czy przewody nie krzyżują się w sposób utrudniający późniejszy serwis.
- Sprawdzam pewność osadzenia każdego przewodu.
- Oglądam, czy nie ma odsłoniętej żyły poza złączką.
- Upewniam się, że puszka nie jest przeładowana przewodami.
- Patrzę, czy kolory żył odpowiadają funkcji w obwodzie.
- Po włączeniu zasilania obserwuję, czy połączenie nie robi się ciepłe.
Jeżeli po testach wszystko działa stabilnie, mostek jest gotowy i nie wymaga dalszej uwagi. Jeżeli jednak pojawia się grzanie, iskrzenie, luźny styk albo niepewność co do układu przewodów, przerywam pracę i wzywam elektryka. Przy instalacji elektrycznej najwięcej kosztują nie same materiały, tylko poprawki po źle zrobionym połączeniu.
