Podwójny schodowy - schemat podłączenia i najczęstsze błędy

Podwójne sterowanie schodowe ma sens wszędzie tam, gdzie z dwóch miejsc chcesz obsługiwać dwa niezależne źródła światła albo dwie sekcje jednej oprawy. Poniżej rozkładam na części schemat podłączenia schodowego podwójnego, pokazuję układ zacisków, kolejność prac i błędy, które najczęściej psują montaż. To praktyczny opis dla oświetlenia schodów, korytarza, holu albo przejścia między kondygnacjami.

Jak działa podwójny łącznik schodowy i kiedy ma sens

Najprościej mówiąc, to dwa osobne tory schodowe zamknięte w jednej ramce. Jeden klawisz obsługuje pierwszy obwód, drugi klawisz drugi obwód, a logika działania pozostaje taka sama jak w klasycznym układzie schodowym: przełączenie jednego łącznika zmienia stan światła niezależnie od położenia drugiego.

W praktyce taki osprzęt wybieram wtedy, gdy chcę z dwóch miejsc sterować np. dwoma kinkietami, dwoma strefami LED albo światłem głównym i doświetleniem pomocniczym. To rozwiązanie oszczędza miejsce w puszce i porządkuje instalację, ale nie wybacza bałaganu w okablowaniu.

Ja zawsze zaczynam od odczytania nadrukowanego schematu na konkretnym mechanizmie. W podwójnym osprzęcie różnice między seriami są na tyle duże, że pamięć bywa gorszym doradcą niż rysunek producenta. Skoro już wiesz, jak działa układ, czas przejść do samego połączenia przewodów.

Jak połączyć przewody krok po kroku

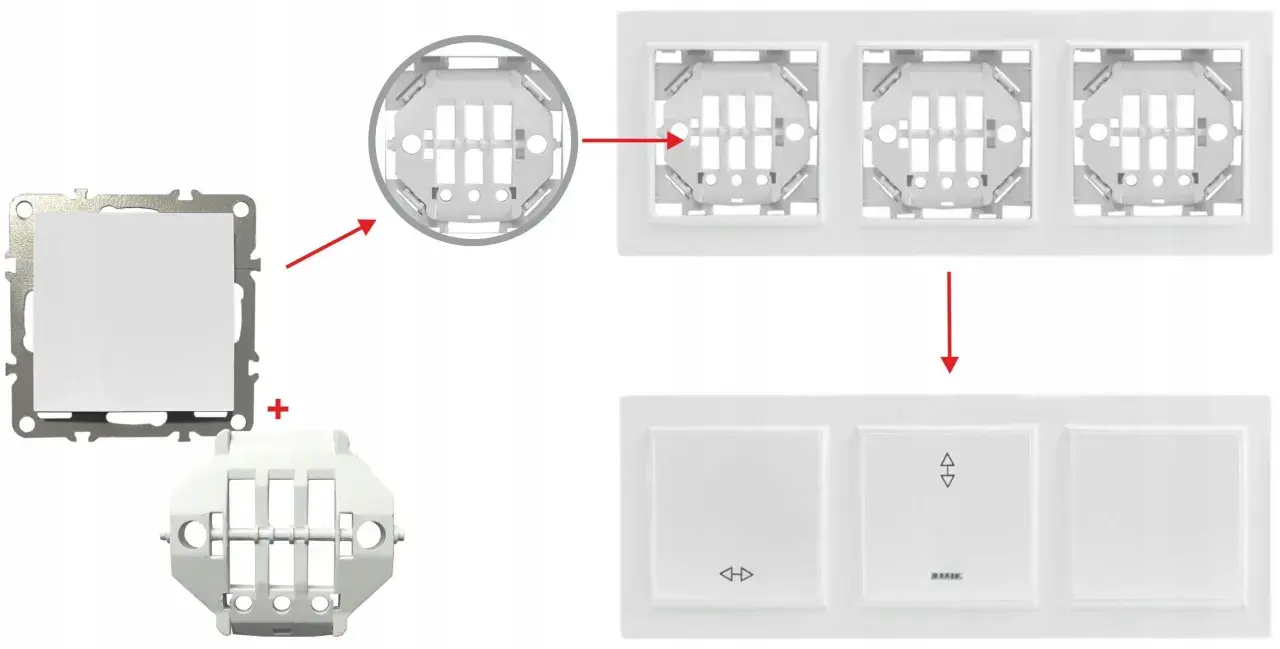

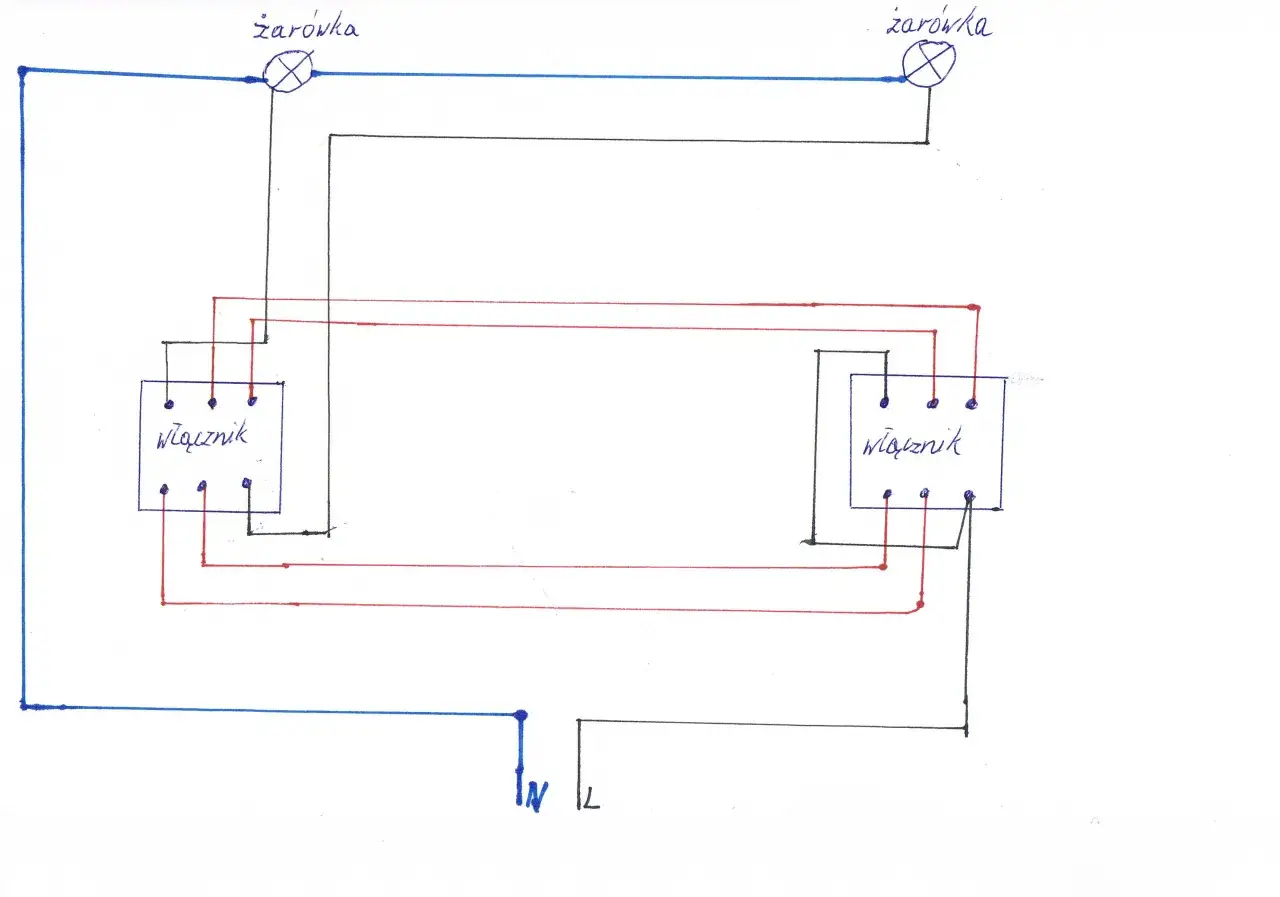

Najbardziej praktyczny schemat wygląda tak: faza trafia do pierwszego łącznika, dwa przewody korespondencyjne łączą pierwszy punkt z drugim, a z drugiego łącznika wychodzi powrót na lampę. W wersji podwójnej ten układ powielasz dwa razy, raz dla każdego obwodu. Jeżeli oba obwody mają wspólne zasilanie, zwykle wykonuje się mostek na zacisku wspólnym, ale tylko wtedy, gdy przewiduje to konkretny mechanizm.

1. Odłącz zasilanie w rozdzielnicy i sprawdź brak napięcia miernikiem albo dwubiegunowym testerem.
2. Odnajdź przewód stałej fazy L oraz przewody prowadzące do obu opraw.
3. W pierwszym łączniku podłącz fazę do wspólnego zacisku toru 1. Jeśli oba tory pracują z jednego zasilania, zrób mostek na tor 2 tylko wtedy, gdy schemat mechanizmu to dopuszcza.
4. Do pierwszego toru wyprowadź dwa przewody korespondencyjne do drugiej puszki.
5. To samo zrób dla drugiego toru, czyli poprowadź kolejne dwa przewody korespondencyjne do drugiego łącznika.
6. W drugim łączniku zakończ korespondencje na odpowiadających im zaciskach i podłącz wspólny zacisk każdego toru do odpowiedniej lampy.
7. Neutralny N i ochronny PE prowadź bezpośrednio do opraw, nie przez mechanizm łącznika.
8. Na końcu sprawdź osobno każdy klawisz, a potem oba obwody razem.

W praktyce najwięcej pomyłek rodzi nie sam montaż, tylko błędne rozpoznanie zacisków. Jeśli na obudowie widzisz oznaczenia typu L, COM, 1, 2 albo symbole strzałek, traktuj je jako nadrzędne. To właśnie one mówią, który styk jest wspólny, a które służą do połączenia między puszkami.

Jakie przewody, puszki i osprzęt przygotować

Podwójny układ schodowy jest dużo bardziej wrażliwy na brak miejsca niż klasyczny pojedynczy. Sama liczba przewodów rośnie szybko, a każdy dodatkowy mostek i każdy zapas żyły zajmuje przestrzeń w puszce. Dlatego przy remoncie nie oszczędzam na głębokości puszki. 60 mm to rozsądne minimum, a przy większej liczbie żył często lepiej sprawdza się jeszcze głębsza.

Orientacyjnie sam mechanizm w popularnych seriach kosztuje dziś zwykle kilkadziesiąt złotych, najczęściej w widełkach około 40-70 zł, a wersje z podświetleniem lub lepszym wykończeniem są droższe. To nie jest wielki wydatek, ale przy modernizacji instalacji i tak największą różnicę robi dobrze zaplanowana trasa przewodów. Z tego powodu przechodzę teraz do błędów, które najczęściej psują całą robotę.

Najczęstsze błędy, które psują cały układ

• Mylenie zacisku wspólnego z korespondencyjnym - wtedy układ działa losowo albo tylko częściowo.
• Próba prowadzenia neutralnego N przez łącznik - to nie jest właściwa droga dla tego typu instalacji.
• Brak mostka fazy tam, gdzie oba tory mają wspólne zasilanie - jeden klawisz działa, drugi nie.
• Zbyt płytka puszka - przewody się klinują, a mechanizm ciężko wsunąć i poprawnie przykręcić.
• Użycie zwykłego łącznika schodowego zamiast podwójnego - liczba zacisków się nie zgadza i instalacja nie ma prawa działać poprawnie.
• Test tylko jednego klawisza - drugi obwód często wychodzi wtedy dopiero przy finalnym montażu, kiedy poprawki są najdroższe.

Najgroźniejszy błąd jest prozaiczny: ktoś zakłada, że skoro jeden tor działa, to drugi też działa tak samo. W praktyce każdy tor trzeba sprawdzić osobno, bo wystarczy zamiana dwóch żył, by układ zachowywał się odwrotnie do oczekiwań. Kiedy już wiesz, czego unikać, łatwiej ocenić, czy ten układ w ogóle jest właściwy do danego pomieszczenia.

Kiedy potrzebny jest krzyżowy albo sterowanie smart

Podwójny schodowy jest dobry wtedy, gdy sterujesz dwoma obwodami z dwóch miejsc. Jeśli punktów sterowania ma być więcej, układ trzeba rozbudować. Przy trzecim miejscu między dwa schodowe wpina się łącznik krzyżowy, a przy czterech i więcej punktach można dokład dokładać kolejne elementy krzyżowe w torze.

Jeżeli masz starą instalację i mało żył w ścianie, czasem lepiej od razu przejść na rozwiązanie smart niż walczyć z półśrodkami. Zdarza się też odwrotna sytuacja: przy prostym korytarzu klasyczny układ mechaniczny wygrywa prostotą i serwisowalnością. Po wyborze wariantu zostaje już tylko ostatnia kontrola przed zamknięciem puszek.

Co sprawdzam, zanim zamknę instalację na stałe

Po podłączeniu nie kończę pracy na samym „klikaniu” klawiszy. Sprawdzam, czy przewody nie są ściśnięte, czy mechanizm wchodzi do puszki bez naprężenia i czy ramka leży równo. To właśnie na tym etapie wychodzą drobne rzeczy, które później zamieniają się w luzujące się klawisze albo trudne do zlokalizowania przerwy w obwodzie.

• Każdy klawisz przełącza swój obwód bez opóźnienia.
• Oba punkty sterowania działają symetrycznie, niezależnie od położenia drugiego łącznika.
• Żadna żyła nie wysuwa się spod zacisku po lekkim pociągnięciu.
• Puszka nie jest przeładowana przewodami.
• Oprawy zapalają się i gasną w pełnym zakresie, bez migotania i bez przypadkowego załączania drugiego toru.

Na końcu liczy się zapas, a nie tylko sam montaż

Przy podwójnym sterowaniu schodowym najwięcej problemów nie robi sam mechanizm, tylko brak miejsca i zbyt mało przemyślana trasa przewodów. Jeśli dopiero planujesz instalację, zostaw sobie zapas żył i wybierz puszki, w których da się pracować bez upychania wszystkiego na siłę. Ja właśnie od tego zaczynam, bo dobrze zaprojektowany osprzęt robi większą różnicę niż późniejsze poprawki.

Jeśli instalacja ma być używana codziennie, w korytarzu, na schodach albo w holu, stawiam na prosty układ, wyraźne oznaczenia przewodów i sprawdzony mechanizm 10AX/250 V. To najpewniejsza droga do tego, żeby światło działało dokładnie tak, jak trzeba, bez zbędnych niespodzianek po zamknięciu puszek.
