Poprawne podłączenie lampy do włącznika opiera się na jednym prostym założeniu: łącznik rozłącza fazę, a neutralny i ochronny trafiają bezpośrednio do oprawy. W praktyce to właśnie ten układ decyduje o bezpieczeństwie, poprawnej pracy LED-ów i tym, czy później łatwo wymienisz źródło światła. Poniżej pokazuję, jak podlaczyc lampe i wlacznik w typowej instalacji 230 V, jak rozpoznać przewody i gdzie najczęściej pojawiają się pomyłki.
Najważniejsze zasady, zanim zaczniesz łączyć przewody
- Zawsze wyłącz zabezpieczenie obwodu i sprawdź brak napięcia miernikiem albo dwubiegunowym próbnikiem.
- W zwykłej instalacji 230 V włącznik rozłącza przewód fazowy L, a nie neutralny N.
- Przewód neutralny i ochronny łączy się z lampą bezpośrednio, poza łącznikiem.
- Kolor przewodu pomaga, ale nie zastępuje pomiaru, zwłaszcza w starej instalacji.
- Jeśli oprawa ma metalową obudowę, przewód PE jest elementem bezpieczeństwa, a nie dodatkiem.
Najpierw rozpoznaj przewody, bo to oszczędza większość błędów
Ja zawsze zaczynam od sprawdzenia, co tak naprawdę mam w puszce i przy oprawie. W typowej instalacji oświetleniowej w Polsce spotkasz przewody opisane kolorem, ale nie opieram się wyłącznie na barwach, bo w starszych mieszkaniach oznaczenia potrafią być mylące. Najbezpieczniej traktować kolor jako wskazówkę, a potwierdzenie zrobić miernikiem.
| Przewód | Typowy kolor | Rola w obwodzie | Gdzie go podłączyć |
|---|---|---|---|
| Fazowy L | Brązowy, czarny lub szary | Doprowadza zasilanie do lampy przez włącznik | Do zacisku wejściowego łącznika i dalej na wyjście do lampy |
| Neutralny N | Niebieski | Zamyka obwód zasilania | Bezpośrednio do oprawy, zwykle poza włącznikiem |
| Ochronny PE | Żółto-zielony | Chroni metalową obudowę i odprowadza prąd uszkodzeniowy | Do zacisku ochronnego lampy lub korpusu oprawy |
W praktyce najczęściej spotykam obwody oświetleniowe prowadzone przewodem 3-żyłowym, często 3 x 1,5 mm². To nadal nie zwalnia z kontroli stanu izolacji i pomiaru, bo przy remontach trafiają się odcinki wymieniane fragmentarycznie, stare kolory albo przewody bez pełnego oznaczenia. Jeśli masz tylko dwie żyły, najpierw sprawdź klasę ochronności oprawy, a dopiero potem decyduj, czy taki montaż ma sens.
To rozpoznanie jest ważne, bo dopiero po nim można bezpiecznie przejść do właściwego połączenia przewodów.
Jak podłączyć przewody krok po kroku

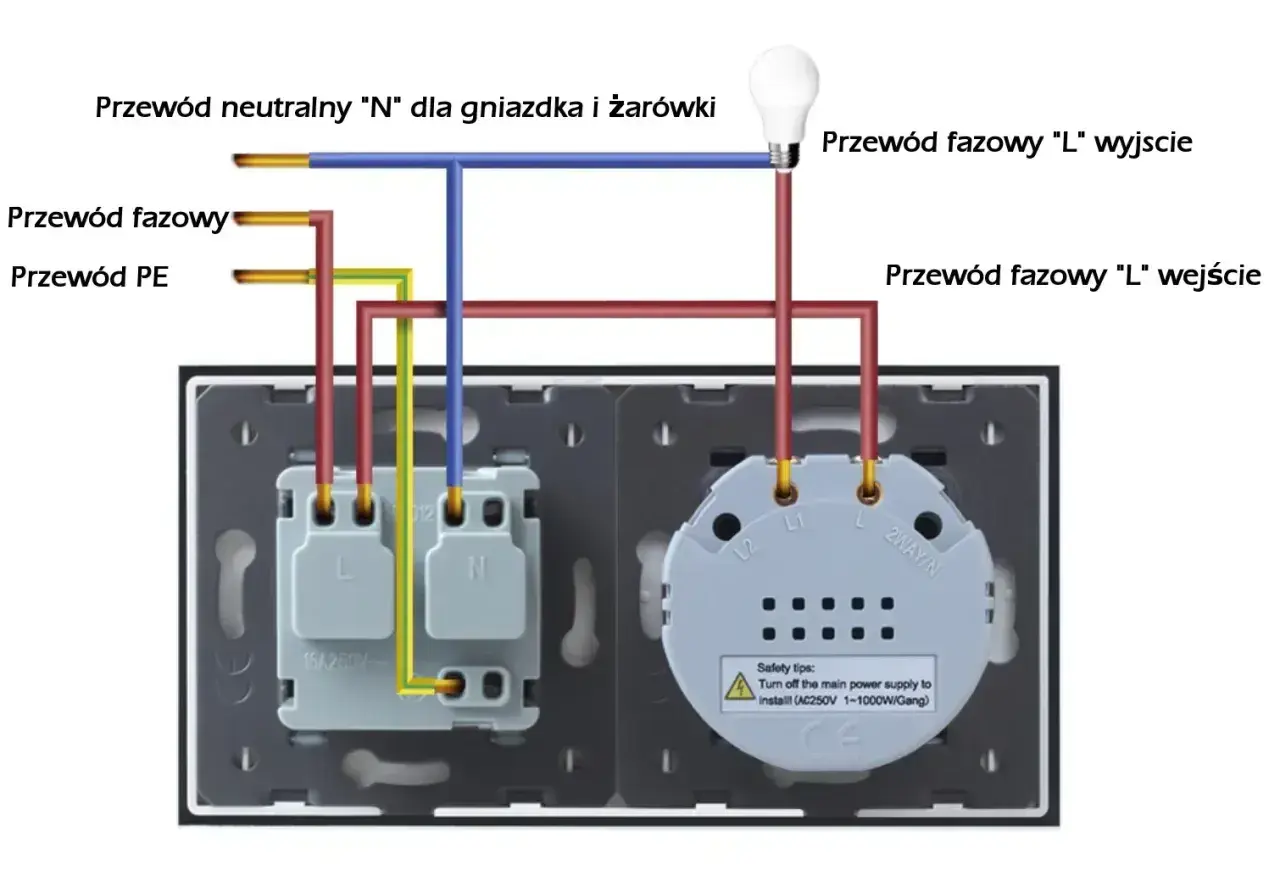

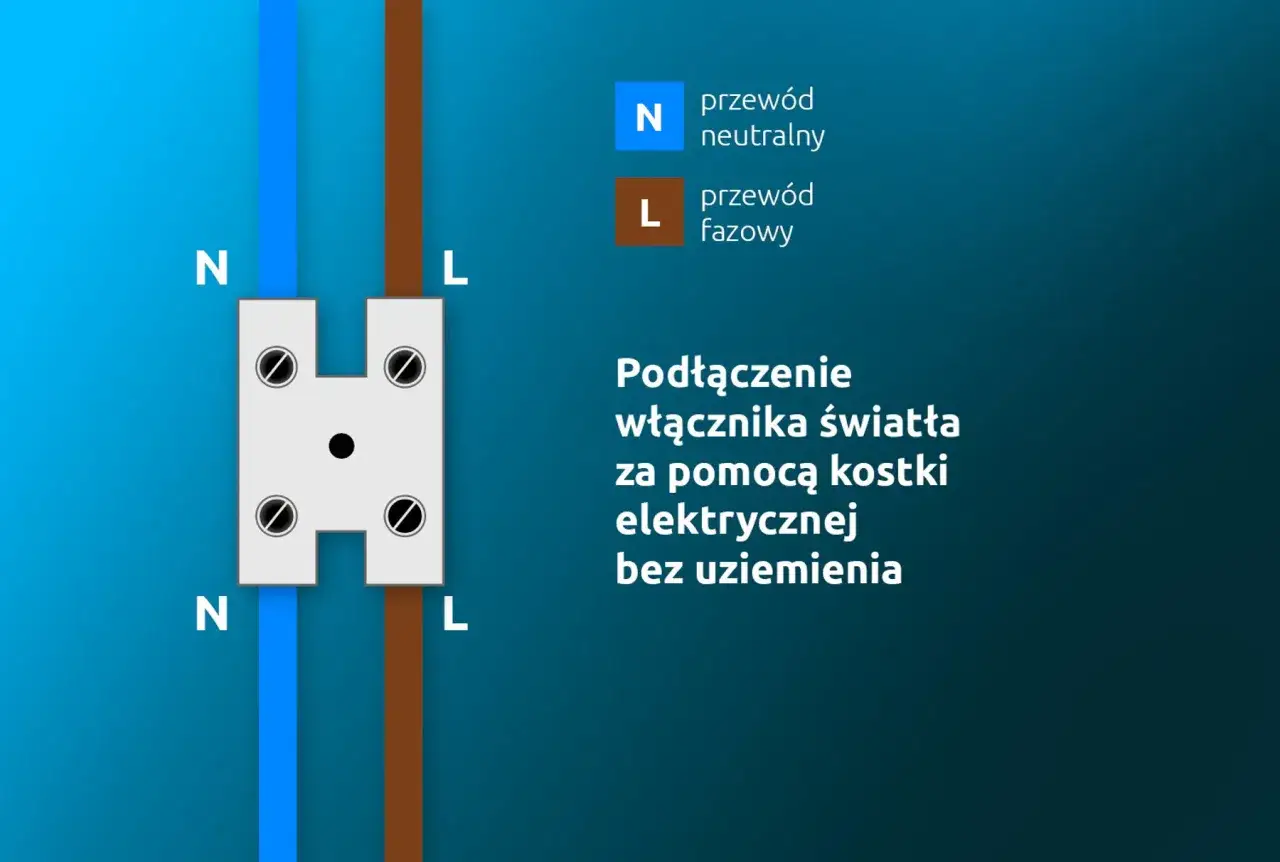

W standardowym układzie faza trafia do włącznika, a z niego wraca do lampy jako przewód załączany. Neutralny i ochronny biegną prosto do oprawy. Taki schemat jest prosty, ale tylko wtedy, gdy nie miesza się funkcji przewodów.
- Wyłącz zasilanie obwodu w rozdzielnicy i sprawdź brak napięcia na przewodach przy lampie i w puszce łącznika.
- Otwórz puszkę i zidentyfikuj przewód zasilający oraz przewód idący do oprawy.
- Podłącz przewód fazowy zasilający do zacisku wejściowego łącznika, zwykle oznaczonego jako L albo COM.
- Z wyjścia łącznika poprowadź przewód fazowy do lampy, najczęściej do zacisku oznaczonego jako wyjście albo strzałka.
- Przewód neutralny N połącz bezpośrednio z lampą za pomocą złączki, nie przez mechaniczny włącznik.
- Przewód ochronny PE połącz z zaciskiem ochronnym oprawy lub z metalową obudową, jeśli producent przewidział taki punkt.
- Ułóż przewody tak, aby nie były naprężone, a końcówki były wsunięte do końca złączek.
- Załóż osłony, zamknij puszki, włącz zasilanie i sprawdź działanie światła.
W mechanicznych łącznikach światła nie szukam miejsca na neutralny przewód, jeśli producent go nie przewidział. To częsty punkt nieporozumień: zwykły włącznik ma przerwać fazę, a nie „zamknąć wszystko po kolei”. Jeśli trafisz na model podświetlany albo smart, instrukcja może wymagać doprowadzenia N do samego modułu, ale to już inny schemat niż klasyczny montaż.
Ten układ działa w najprostszej konfiguracji, ale w praktyce są jeszcze trzy scenariusze, które zmieniają sposób podłączenia.
Kiedy zwykły schemat nie wystarczy
Nie każda oprawa i nie każdy łącznik pracują według identycznego układu. Właśnie tu najłatwiej o błąd, bo ktoś zakłada, że „skoro świeci zwykła żarówka, to wszystko będzie działało tak samo”. Nie będzie.
| Wariant | Co się zmienia | Na co uważać |
|---|---|---|
| Lampa z metalową obudową | Przewód PE jest obowiązkowy z punktu widzenia bezpieczeństwa | Brak ochronnego to sygnał, żeby nie kończyć montażu „na skróty” |
| Stara instalacja bez PE | Nie każda oprawa nadaje się do takiego układu | Bezpieczniej użyć oprawy klasy II albo zlecić modernizację instalacji |
| Włącznik podwójny | Masz jeden przewód zasilający i dwa przewody wyjściowe do dwóch sekcji światła | Nie wolno zamieniać wyjść, jeśli chcesz sterować strefami niezależnie |
| Układ schodowy | Potrzebujesz dwóch łączników i dodatkowych przewodów między nimi | Zwykły pojedynczy włącznik nie zastąpi schodowego |
| Ściemniacz albo smart switch | Liczy się zgodność z LED i często obecność przewodu neutralnego | Nie każdy moduł współpracuje z każdą lampą |
Jeśli włączasz kilka punktów świetlnych z jednego miejsca, rozdzielam przewody fazowe dopiero po stronie lamp albo w złączkach, a nie przypadkowo w puszce. To drobiazg, ale właśnie on często decyduje o tym, czy instalacja będzie czytelna za rok, gdy trzeba coś zmienić.
Po takim rozróżnieniu warto jeszcze zobaczyć, które błędy naprawdę psują montaż i potrafią być groźne.
Najczęstsze błędy, które od razu robią problem
- Rozłączanie neutralnego zamiast fazy. To najgorszy i jednocześnie najczęstszy błąd przy samodzielnym montażu.
- Łączenie przewodów wyłącznie „na kolor” bez sprawdzenia miernikiem.
- Luźno dokręcone zaciski, przez które później pojawia się grzanie albo przerywanie kontaktu.
- Mieszanie przewodu ochronnego z neutralnym bez zrozumienia, co wolno w danym układzie, a co wymaga przeróbki instalacji.
- Użycie ściemniacza nieprzeznaczonego do LED, co kończy się migotaniem albo buczeniem.
- Wciskanie zbyt wielu żył do jednego zacisku bez sprawdzenia, czy producent to dopuszcza.
- Zostawienie odsłoniętej miedzi poza złączką albo brak odciążenia przewodu przy oprawie.
Ja szczególnie pilnuję jednej rzeczy: po skręceniu i wpięciu przewodów nie ma prawa zostać ani milimetr niezaizolowanej żyły, który mógłby dotknąć metalowej części lampy lub sąsiedniego przewodu. W małej puszce to właśnie takie „drobiazgi” najczęściej robią zwarcie.
Jeżeli po włączeniu zasilania coś nie zachowuje się tak, jak powinno, warto sprawdzić kilka konkretów zamiast zgadywać.
Co sprawdzić po montażu
| Objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Lampa nie świeci | Brak fazy na wejściu, źle podłączone wyjście lub przerwany neutralny | Wyłącz zasilanie i sprawdź zaciski od początku |
| Lampa świeci cały czas | Faza została ominięta przez łącznik albo zamieniono przewody | Zweryfikuj, czy włącznik rozłącza przewód L |
| Zabezpieczenie wybija od razu | Zwarcie, uszkodzona izolacja albo błąd w podłączeniu PE | Nie uruchamiaj ponownie obwodu bez kontroli połączeń |
| LED mruga po wyłączeniu | Podświetlany łącznik, niewłaściwy ściemniacz lub upływ prądu | Dobierz kompatybilny osprzęt albo zmień sposób sterowania |
| Włącznik robi się ciepły | Luźny zacisk albo zbyt duże obciążenie osprzętu | Natychmiast odłącz obwód i sprawdź połączenia |
Jeśli zabezpieczenie wybija ponownie albo oprawa zaczyna się nagrzewać, nie próbuję „dopieszczać” instalacji na włączonym prądzie. To moment, w którym trzeba wrócić do pomiarów, a czasem po prostu wezwać elektryka.
Jak zostawić sobie możliwość rozbudowy o LED i sterowanie smart
Przy nowych lampach i modernizacji oświetlenia myślę nie tylko o tym, żeby działało dziś, ale też o tym, co da się zrobić później bez kucia ścian. Jeśli planujesz kiedyś ściemniacz, moduł smart albo czujnik, warto od razu zostawić w puszce odpowiednią rezerwę miejsca i doprowadzić neutralny tam, gdzie producent może go wymagać. To małe przygotowanie, które później robi dużą różnicę.
- Zostaw w puszce trochę luzu na przewody, zamiast upychać je na siłę.
- Stosuj złączki dobrane do przekroju żył i liczby przewodów.
- Jeśli wybierasz LED, sprawdź zgodność z łącznikiem, ściemniaczem albo modułem smart.
- Przy oprawach metalowych traktuj przewód PE jako obowiązkowy element projektu, nie opcję.
- Przy starej instalacji nie zakładaj, że kolor izolacji mówi całą prawdę.
Jeżeli instalacja jest prosta i przewody są jednoznacznie oznaczone, podłączenie lampy do łącznika nie jest skomplikowane. Gdy jednak masz stare kable, brak przewodu ochronnego, nietypowy osprzęt albo wątpliwość co do funkcji żył, bezpieczniej zatrzymać się na etapie pomiaru. W elektryce zgadywanie kosztuje więcej niż jeden dodatkowy sprawdzony przewód.
