Przy montażu lampy najwięcej wątpliwości budzą nie śruby ani uchwyt, tylko to, jak czytać barwy żył i czego nie pomylić podczas podłączenia. Wyjaśniam tu, co oznaczają kolory kabli w lampie, jak bezpiecznie połączyć oprawę z instalacją 230 V i na jakie wyjątki trzeba uważać w starszych mieszkaniach oraz nowoczesnych oprawach LED.
Najpierw rozpoznaj funkcję żył, a dopiero potem łącz przewody
- Niebieski to zwykle przewód neutralny N, brązowy lub czarny to faza L, a żółto-zielony to przewód ochronny PE.
- W lampie nie wolno opierać się wyłącznie na kolorach, bo w starszych instalacjach zdarzają się inne oznaczenia.
- Jeśli oprawa ma metalową obudowę i zacisk PE, przewód ochronny trzeba podłączyć; w klasie II nie zawsze jest to wymagane.
- Przed dotknięciem żył wyłącz zasilanie i sprawdź brak napięcia dwubiegunowym próbnikiem.
- Gdy kolory nie zgadzają się z opisem na oprawie, decydują oznaczenia L, N i symbol uziemienia, nie sam kolor izolacji.
Najważniejsze kolory przewodów i ich znaczenie
W domowych oprawach oświetleniowych trzymam się jednej prostej zasady: niebieski traktuję jako N, brązowy lub czarny jako L, a żółto-zielony jako PE. To standard, który pozwala bezpiecznie podłączyć większość lamp w polskich mieszkaniach, zwłaszcza w instalacji jednofazowej 230 V.
W praktyce nie chodzi jednak tylko o sam kolor, ale o funkcję żyły. Przewód neutralny wraca do źródła zasilania, fazowy niesie napięcie robocze, a ochronny służy do ochrony przeciwporażeniowej i nie powinien pracować jak zwykła żyła zasilająca.
| Kolor żyły | Najczęstsze znaczenie | Jak traktować przy lampie |
|---|---|---|
| Niebieski | Przewód neutralny N | Łączę z zaciskiem N |
| Brązowy, czarny, czasem szary | Przewód fazowy L | Łączę z zaciskiem L lub z wejściem sterowanym ze łącznika |
| Żółto-zielony | Przewód ochronny PE | Łączę z zaciskiem ochronnym, jeśli oprawa go wymaga |
Warto też pamiętać, że w części opraw LED pojawiają się dodatkowe oznaczenia, na przykład L, N albo symbol uziemienia na kostce przyłączeniowej. To właśnie one są dla mnie ważniejsze niż sam odcień izolacji, bo kolory mogą się różnić między producentami. Ten porządek staje się jeszcze istotniejszy, gdy przechodzę od teorii do samego montażu.
Jak podłączyć lampę krok po kroku
Przy podłączaniu nowej oprawy nie działam na pamięć. Najpierw wyłączam odpowiedni bezpiecznik w rozdzielnicy, a potem sprawdzam brak napięcia dwubiegunowym próbnikiem. Sam wyłącznik na ścianie nie daje mi wystarczającej pewności, bo w instalacji może nadal być obecna faza.
- Wyłącz zasilanie obwodu oświetleniowego w rozdzielnicy.
- Sprawdź brak napięcia na przewodach próbnikiem, nie samym śrubokrętem z neonówką.
- Odszukaj oznaczenia na lampie: L, N oraz ewentualny zacisk ochronny.
- Połącz przewód fazowy z instalacji z zaciskiem L, niebieski z N, a żółto-zielony z PE, jeśli oprawa ma taki punkt przyłączeniowy.
- Zamknij przewody w złączce, ułóż je bez naprężeń i dopiero wtedy zamontuj osłonę.
- Włącz zasilanie i sprawdź, czy oprawa działa stabilnie, bez iskrzenia, migotania i niepokojącego nagrzewania.

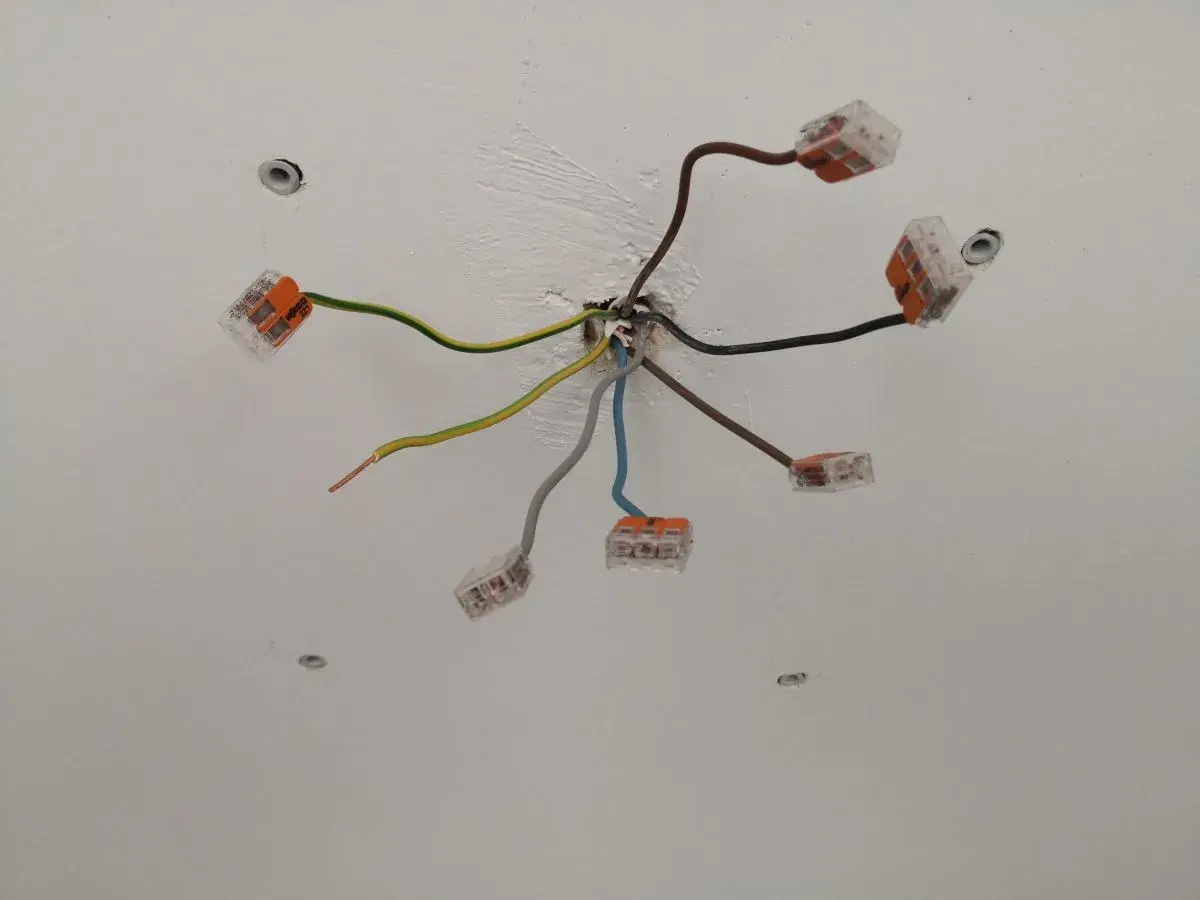

Jeżeli lampa ma tylko dwa przewody, zwykle oznacza to oprawę w klasie II, czyli bez obowiązkowego połączenia ochronnego. W takim przypadku przewodu PE z instalacji nie wciska się na siłę do obudowy ani nie łączy z neutralnym. Zostawia się go w osobnej złączce, dobrze zaizolowanego i odseparowanego od innych żył.
Co zrobić, gdy kolory nie pasują do tego, co widzisz na suficie
Tu najłatwiej o błąd. W starszych mieszkaniach, po remontach albo po przeróbkach instalacji kolory bywają pomieszane, a czasem ktoś wykorzystał żyłę niezgodnie z jej typowym przeznaczeniem. Wtedy nie zakładam, że „brązowy zawsze znaczy to samo” i nie podłączam niczego w ciemno.
Najczęstsze sytuacje wyglądają tak:
| Sytuacja | Co to zwykle oznacza | Jak reaguję |
|---|---|---|

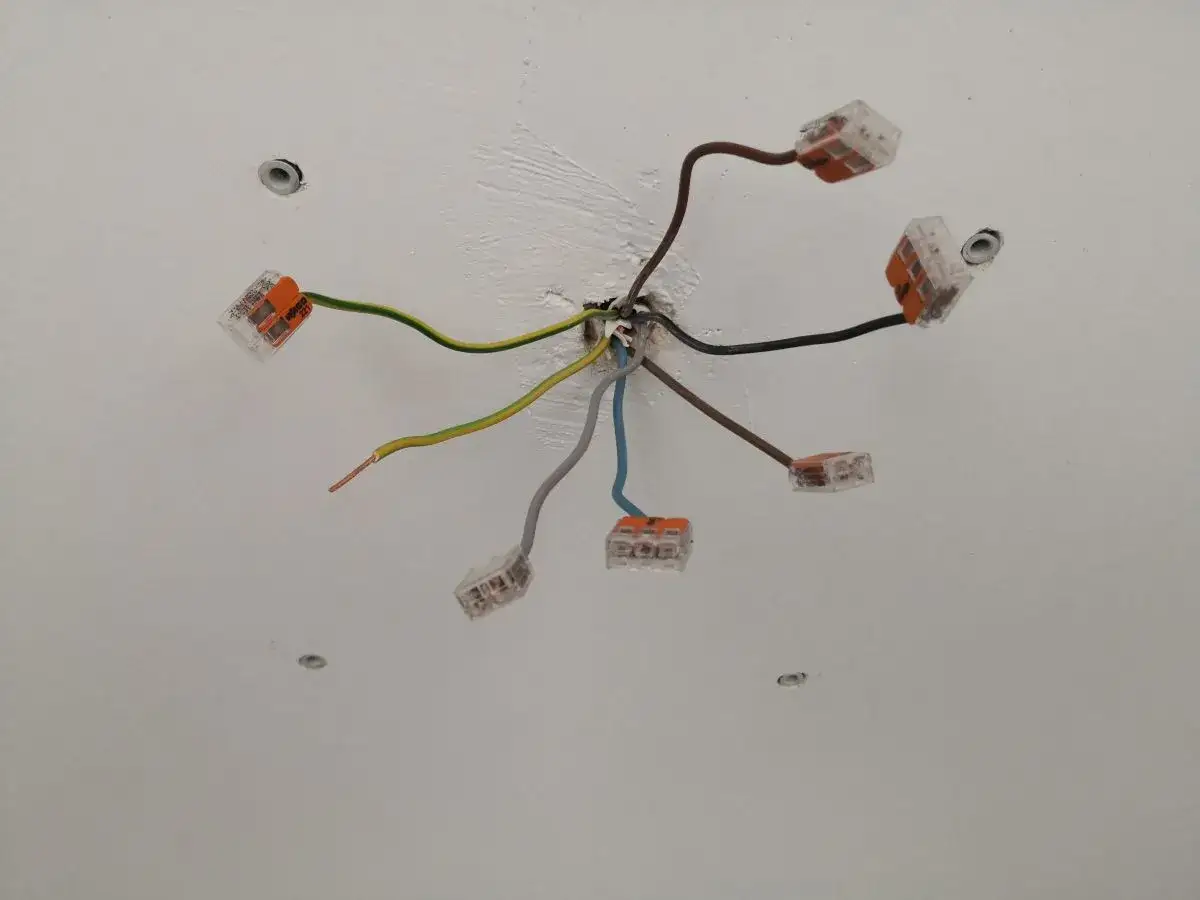

| Brązowy, niebieski i żółto-zielony w suficie | Typowy układ jednofazowy | Sprawdzam napięcie i podłączam zgodnie z funkcją żył |
| Czerwony, czarny i żółto-zielony | Starsze oznaczenia fazy i ochrony | Nie ufam samemu kolorowi, tylko potwierdzam próbkiem |
| Niebieski jest obecny, ale oprawa ma tylko dwa przewody | Lampa prawdopodobnie nie wymaga PE | Łączę tylko L i N, a ochronny zostawiam w osobnej złączce |
| W oprawie są dwa przewody fazowe | Osobne sekcje lub dwa obwody sterowania | Patrzę na schemat producenta, nie zgaduję |
W instalacji oświetleniowej z wyłącznikiem na ścianie bardzo często przewód fazowy przy lampie jest tak naprawdę przewodem „powrotnym” z łącznika, czyli żyłą, która dostaje napięcie dopiero po włączeniu światła. To właśnie ona trafia na L, nawet jeśli jej kolor nie wygląda podręcznikowo. Z tego powodu barwa jest wskazówką, ale nie dowodem ostatecznym.
Jak rozpoznać, czy oprawa potrzebuje przewodu ochronnego
W tej części patrzę przede wszystkim na konstrukcję lampy. Jeśli oprawa ma metalową obudowę, metalowy uchwyt montażowy albo zacisk opisany jako PE, przewód ochronny jest wymagany. W takich lampach żółto-zielona żyła ma realny wpływ na bezpieczeństwo użytkowania, zwłaszcza przy uszkodzeniu izolacji wewnętrznej.
Oprawa klasy I
Klasa I oznacza, że lampa ma połączenie ochronne. W praktyce podłączam do niej trzy żyły: L, N i PE. To najczęstszy wariant w oprawach metalowych, sufitowych i technicznych, gdzie obudowa może stać się przewodząca w razie awarii.
Oprawa klasy II
Klasa II to oprawa z podwójną lub wzmocnioną izolacją. Taka lampa nie wymaga uziemienia, więc często ma tylko dwa przewody zasilające. Dla mnie ważny jest wtedy symbol dwóch kwadratów albo zapis w dokumentacji producenta, bo sama obecność metalowego wyglądu nie przesądza jeszcze o potrzebie PE.
Przeczytaj również: Oznaczenie żarówki na schemacie - klucz do bezpiecznej instalacji
Oprawa z kilkoma obwodami
W nowoczesnych lampach wielopunktowych zdarza się osobne zasilanie części źródeł światła. Wtedy w oprawie mogą pojawić się dodatkowe żyły fazowe, zwykle oznaczane jako drugi L lub kolejny przewód sterujący. To nie jest błąd produkcyjny, tylko sposób na niezależne włączanie sekcji. W takim przypadku nie podpinam przewodów według „pierwszego lepszego” koloru, tylko według schematu producenta.
Ta różnica między klasą I i II najczęściej rozstrzyga, czy w ogóle mam użyć żyły ochronnej. A kiedy wiem już, co z czym łączyć, pozostaje jeszcze wyeliminowanie kilku typowych błędów montażowych.
Najczęstsze pomyłki przy montażu oświetlenia
W praktyce największe kłopoty wynikają z pośpiechu. Z doświadczenia widzę powtarzające się błędy, które można ominąć w kilka minut, jeśli człowiek robi montaż spokojnie i bez zgadywania.
- Łączenie przewodów wyłącznie po kolorze - szczególnie w starszych instalacjach to proszenie się o kłopot, bo ktoś mógł wcześniej zmienić oznaczenia.
- Pomylenie N z PE - to błąd, którego nie wolno lekceważyć, bo ochronny nie ma służyć jako zwykły powrót prądu.
- Brak osobnej złączki dla nieużywanej żyły - luźny, niezaizolowany przewód potrafi zrobić zwarcie po zamknięciu osłony.
- Skręcanie żył „na szybko” bez właściwego złącza - po pewnym czasie połączenie się luzuje i grzeje.
- Przyciśnięcie izolacji pod daszkiem oprawy - uszkodzona izolacja czasem nie daje objawów od razu, ale później kończy się awarią.
Najbardziej niedoceniany błąd? Zostawienie zbyt mało miejsca na przewody wewnątrz podsufitki. Jeśli żyły są ściśnięte, oprawa wygląda na zamontowaną poprawnie, a mimo to po kilku tygodniach pojawia się luźny styk albo zwarcie. Dlatego przed zamknięciem obudowy jeszcze raz sprawdzam, czy nic nie jest naprężone i czy połączenia siedzą stabilnie.
Trzy kontrole, które robię zanim zamknę oprawę
Przed założeniem klosza robię zawsze trzy proste sprawdzenia. Po pierwsze, upewniam się, że przewód fazowy trafia na właściwy zacisk L. Po drugie, sprawdzam, czy niebieski siedzi pewnie na N. Po trzecie, patrzę, czy żyła ochronna została poprawnie podłączona albo bezpiecznie odłożona w złączce, jeśli oprawa jej nie wymaga.
Jeżeli po włączeniu bezpiecznika lampka nie świeci, bezpiecznik wybija albo oprawa zaczyna nieprzyjemnie buczeć, nie próbuję kolejnych przypadkowych kombinacji. W takich sytuacjach lepiej wrócić do schematu producenta albo wezwać elektryka, niż ryzykować uszkodzenie lampy lub instalacji. Przy oświetleniu jeden dobrze wykonany montaż daje więcej spokoju niż trzy szybkie poprawki robione „na oko”.
