Podłączenie lampy 2+1 to w praktyce montaż żyrandola z dwiema sekcjami świecenia, który ma działać na dwóch niezależnych obwodach. Pokażę, kiedy taki układ ma sens, jak rozpoznać przewody, co sprawdzić przed montażem i jak uniknąć błędów, które najczęściej kończą się brakiem jednej sekcji albo niepotrzebnym ryzykiem. To temat prosty tylko pozornie, bo przy oświetleniu liczy się nie tyle „czy świeci”, ile czy świeci bezpiecznie i zgodnie z instalacją.
Najważniejsze rzeczy przed montażem żyrandola dwusekcyjnego
- Do niezależnego sterowania potrzebujesz lampy z dwiema wydzielonymi sekcjami oraz łącznika świecznikowego, czyli podwójnego włącznika.
- Kolor przewodów pomaga, ale nie zastępuje pomiaru. W starszych instalacjach nie wolno zgadywać na podstawie samej barwy żyły.
- Najwygodniejszy układ to osobne tory fazowe dla obu sekcji, neutralny N i przewód ochronny PE, jeśli oprawa go wymaga.
- Jeżeli z sufitu wychodzi tylko jeden tor fazowy, sama wymiana włącznika nie da efektu dwóch niezależnych sekcji.
- Łączenia robię złączkami instalacyjnymi dobranymi do przekroju przewodu, a nie skrętką i taśmą.
Co oznacza podłączenie lampy 2+1
W takim układzie lampa nie jest po prostu „na trzy żarówki”, tylko ma podział na dwie grupy światła. Najczęściej jedna sekcja obejmuje dwie żarówki, a druga jedną, ale w praktyce ważny jest nie sam licznik źródeł, tylko to, czy producent przewidział dwa niezależne obwody. Dzięki temu mogę zapalić pełne światło albo tylko mniejszą część oprawy, na przykład wieczorem nad stołem czy w salonie.
Z mojego doświadczenia najwięcej zamieszania wynika z mylenia dwóch rzeczy: konstrukcji samej lampy i tego, co daje instalacja w suficie. Żyrandol może być gotowy do pracy w układzie dwusekcyjnym, ale jeśli instalacja nie prowadzi dwóch torów fazowych, efekt pozostanie połowiczny. Właśnie dlatego najpierw sprawdzam oprawę, a dopiero potem szukam rozwiązania w instalacji. Zanim jednak przejdę do samego podłączania, trzeba ocenić, czy punkt sufitowy w ogóle na to pozwala.
Jak sprawdzić, czy instalacja pozwala na taki montaż

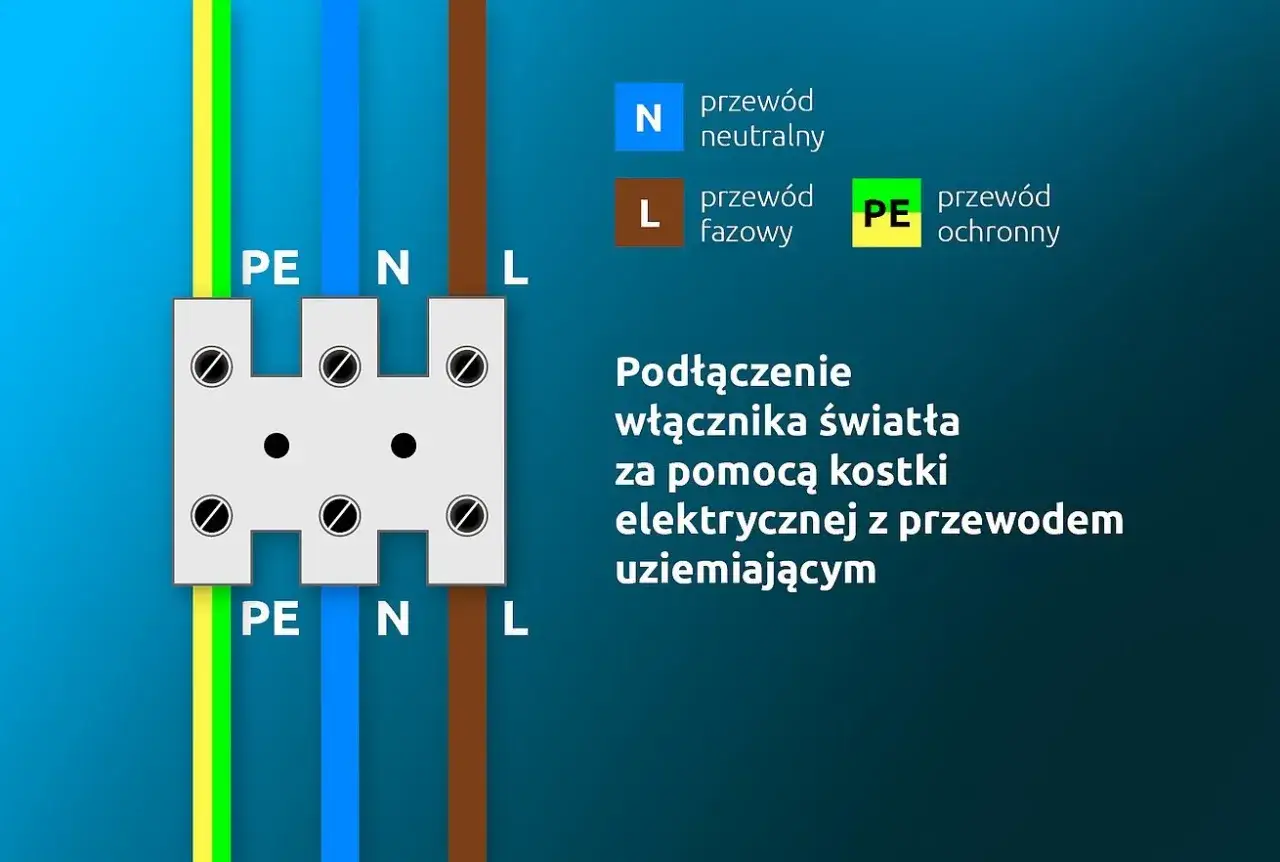

W nowym standardzie w Europie przewody zwykle mają prostsze znaczenie: brązowy to faza, niebieski to neutralny, a żółto-zielony to ochronny PE. Tyle że w starszych mieszkaniach kolory bywają mylące, a niebieski potrafi pełnić inną funkcję niż sugeruje izolacja. Dlatego ja traktuję barwy tylko jako wskazówkę, nie dowód.
| Co widzisz w suficie | Co to zwykle oznacza | Szansa na układ 2+1 |
|---|---|---|
| 4 żyły: L1, L2, N, PE | Dwa niezależne tory fazowe, neutralny i ochronny | Najlepsza |
| 3 żyły: L1, L2, N | Dwa tory fazowe i neutralny, bez przewodu ochronnego albo z PE prowadzonym inaczej | Dobra, jeśli oprawa nie wymaga PE |
| 3 żyły: L, N, PE | Jeden tor fazowy, neutralny i ochronny | Nie wystarczy do niezależnych sekcji |
| 2 żyły: L, N | Najprostszy punkt świetlny bez podziału obwodu | Nie wystarczy |
W praktyce kluczowe są trzy pytania: czy w suficie mam dwa wyjścia fazowe, czy lampa ma osobne wejścia na sekcje i czy potrzebuje przewodu PE. Jeśli odpowiedź na choć jedno z tych pytań jest „nie”, montaż trzeba przemyśleć od nowa. Ja zawsze sprawdzam to najpierw próbnikiem dwubiegunowym, bo sam wygląd przewodów bywa zwodniczy. Jeśli ten test przejdziesz, można przejść do samego połączenia.
Jak podłączyć lampę krok po kroku
Najpierw odłączam zasilanie w rozdzielnicy i upewniam się, że w przewodach naprawdę nie ma napięcia. To nie jest formalność, tylko punkt obowiązkowy. Dopiero potem rozbieram maskownicę lampy i sprawdzam, czy oprawa ma dwa osobne tory dla sekcji oraz wspólny neutralny. W obwodach oświetleniowych najczęściej spotkasz przewody o przekroju 1,5 mm², więc używam złączek dopasowanych do takiej instalacji.
- Wyłącz zabezpieczenie obwodu i sprawdź brak napięcia testerem.

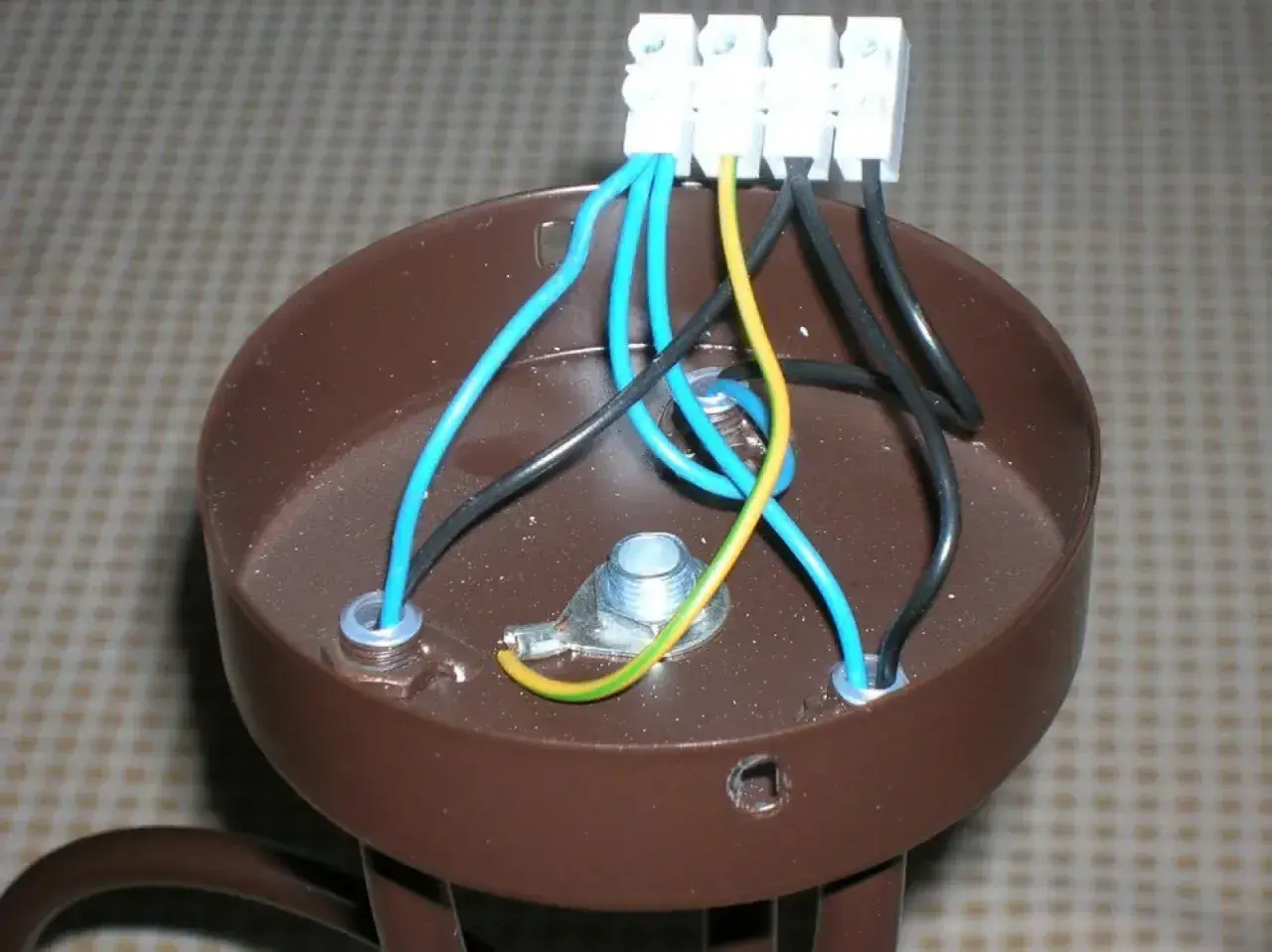

- Rozpoznaj przewody lampy: zwykle są to dwa przewody fazowe do dwóch sekcji, jeden neutralny N i ewentualnie ochronny PE.
- Rozpoznaj przewody z sufitu. Dwa przewody fazowe z łącznika świecznikowego mają zasilać osobne sekcje lampy.
- Połącz przewód neutralny N z sufitu ze wspólnym neutralnym oprawy.
- Przewód ochronny PE połącz tylko wtedy, gdy lampa ma zacisk ochronny i metalową obudowę wymagającą uziemienia.
- Dwa przewody fazowe podłącz do dwóch niezależnych wejść sekcji lampy albo do odpowiednich zacisków L1 i L2, jeśli są oznaczone.
- Wszystkie połączenia zamknij w złączkach instalacyjnych, a przewody ułóż tak, żeby nie były naprężone po założeniu maskownicy.
- Włącz zasilanie i sprawdź każdą sekcję osobno.
Jeżeli lampa ma fabryczny mostek łączący sekcje, usuwam go tylko wtedy, gdy producent wyraźnie przewidział rozdzielenie obwodów. To ważne, bo nie każda oprawa znosi dowolne przeróbki. Właśnie tu najczęściej wychodzi różnica między lampą, którą da się sensownie podzielić, a modelem, który lepiej zostawić w układzie jednosekcyjnym. Zanim jednak skręcę całość, zawsze dobieram też odpowiednią oprawę i osprzęt.
Jak dobrać lampę i osprzęt, żeby nie walczyć z mostkami
Jeśli kupuję żyrandol z myślą o dwóch sekcjach, patrzę nie tylko na wygląd, ale też na sposób wyprowadzenia przewodów. W opisie produktu powinno być jasno napisane, że oprawa obsługuje dwa obwody. W praktyce szukam trzech rzeczy: osobnych przewodów dla sekcji, miejsca na przewód PE oraz sensownie opisanego zacisku przyłączeniowego. Bez tego można mieć ładną lampę, ale instalacyjnie bardzo niewygodną.
- Lampa klasyczna z żarówkami jest zwykle najprostsza do podziału, bo sekcje da się połączyć bezpośrednio do oddzielnych torów.
- Oprawa LED z wbudowanym driverem wymaga sprawdzenia, czy producent przewidział dwa kanały sterowania, a nie jeden wspólny moduł.
- Oprawa metalowa powinna mieć zacisk ochronny PE; bez niego nie ryzykuję podłączenia „na skróty”.
- Oprawa klasy II nie wymaga PE, ale musi być wyraźnie oznaczona odpowiednim symbolem podwójnego kwadratu.
Równie ważny jest osprzęt na ścianie. Do takiego układu potrzebny jest łącznik świecznikowy, czyli podwójny włącznik z dwoma niezależnymi klawiszami. Jeśli w ścianie jest zwykły łącznik pojedynczy, nie daje on dwóch niezależnych wyjść, więc sama zamiana lampy nic nie zmieni. To dobra chwila, żeby połączyć plan lampy z planem instalacji, bo tu oszczędza się najwięcej nerwów. Dalej zostają już głównie błędy, które psują efekt lub bezpieczeństwo.
Najczęstsze błędy przy dwóch sekcjach świecenia
Najbardziej zdradliwe są pomyłki, które na pierwszy rzut oka wyglądają niewinnie. Ja widuję je najczęściej przy lampach montowanych „na oko”, bez schematu producenta i bez sprawdzenia przewodów w suficie.
- Ufa się kolorom bez pomiaru - w starszych instalacjach niebieski nie zawsze oznacza neutralny, a brązowy nie zawsze prowadzi tam, gdzie się spodziewasz.
- Nie ma drugiego toru fazowego - wtedy podwójny włącznik nie załatwia sprawy, bo brakuje przewodu, który zasili drugą sekcję.
- Przewód PE zostaje pominięty - to szczególnie zły pomysł przy metalowych oprawach.
- Sekcje są zmostkowane na stałe - lampa działa, ale nie daje żadnego podziału światła.
- Połączenia są skręcone i owinięte taśmą - to rozwiązanie zbyt słabe mechanicznie i po prostu nieprofesjonalne.
- Nie robi się testu końcowego - a potem okazuje się, że działa tylko jedna sekcja albo klawisze są zamienione miejscami.
Jeśli mam wskazać jeden błąd, który robi największą różnicę, to jest nim zgadywanie zamiast pomiaru. Drugi w kolejności to brak zgodności między lampą a instalacją: sama chęć zrobienia układu 2+1 nie wystarczy, jeśli punkt sufitowy nie ma właściwych przewodów. Po poprawnym montażu zostaje już tylko krótki test i kilka rzeczy, które warto sprawdzić zanim uznasz pracę za skończoną.
Pierwszy test światła i rzeczy, które warto sprawdzić po montażu
Po założeniu maskownicy wracam do rozdzielnicy i włączam zasilanie. Najpierw testuję każdą sekcję osobno, potem obie razem. To proste, ale bardzo skuteczne: od razu wiem, czy przewody są przypisane prawidłowo, czy gdzieś nie ma luzu i czy włącznik działa tak, jak zakładałem. W lampach LED zwracam też uwagę na migotanie i lekkie buczenie, bo to często sygnał słabego styku albo nie do końca kompatybilnego osprzętu.
- Sprawdzam, czy każdy klawisz zapala właściwą sekcję.
- Patrzę, czy oprawa nie grzeje się nadmiernie po kilkunastu minutach pracy.
- Kontroluję, czy przewody nie są ściśnięte pod maskownicą.
- Jeżeli lampa mruga lub świeci nierówno, wracam do połączeń zamiast zostawiać problem „na potem”.
Jeżeli po wszystkim coś nadal budzi wątpliwości, nie próbuję tego maskować. Przy instalacji 230 V lepiej zatrzymać się na etapie diagnostyki niż poprawiać po omacku. Dobrze wykonany montaż daje prosty efekt: jedna lampa, dwa scenariusze świecenia i żadnych niespodzianek przy pierwszym użyciu.
