W praktyce temat jak podłączyć diody led na 12v sprowadza się do trzech decyzji: dobrania właściwego zasilacza, zachowania poprawnej polaryzacji i ograniczenia spadku napięcia na dłuższym odcinku. W tym tekście pokazuję, jak przygotować montaż, jak połączyć elementy krok po kroku i kiedy 12 V jest dobrym wyborem, a kiedy instalacja zaczyna tracić sens. Dzięki temu unikniesz najczęstszych błędów: migotania, przygasania końcówki taśmy i przegrzewania osprzętu.
Najważniejsze zasady, które od razu porządkują montaż
- 12 V łączę z 12 V - zgodność napięcia jest obowiązkowa, a nie „orientacyjna”.
- Zasilacz dobieram z zapasem 20-30% ponad realny pobór mocy taśmy.
- Cięcie robię tylko w miejscu oznaczonym przez producenta, zwykle przy symbolu nożyczek lub linii cięcia.
- Przy dłuższych odcinkach planuję zasilanie równoległe, bo szeregowe połączenie szybko ujawnia spadek jasności.
- Połączenia testuję przed finalnym przyklejeniem, żeby nie poprawiać montażu dwa razy.
Co przygotować przed montażem
Ja zaczynam od sprawdzenia, czy mam nie tylko samą taśmę, ale też osprzęt dobrany do jej parametrów. Najwięcej problemów bierze się z pośpiechu: ktoś kupuje „zasilacz 12 V”, ale bez zapasu mocy, albo bierze złączki niepasujące do szerokości taśmy.
- taśmę LED lub moduły na 12 V;
- zasilacz stałonapięciowy 12 V DC;
- sterownik lub ściemniacz, jeśli instalacja ma reagować na pilota, aplikację albo regulację jasności;
- przewód o sensownym przekroju, dopasowany do długości trasy;

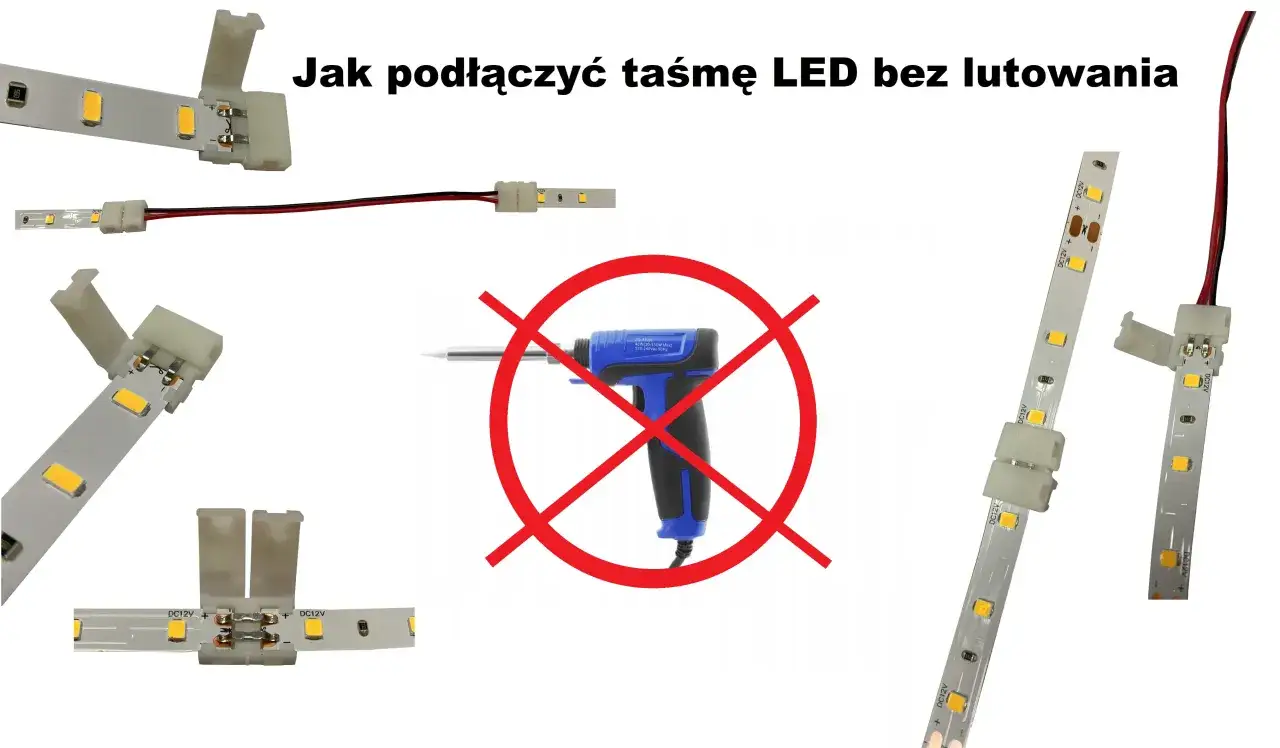

- złączki albo lutownicę z cyną, jeśli chcesz zrobić połączenie trwalsze niż szybki montaż na styk;
- nożyczki, miarkę, odtłuszczacz i miękką ściereczkę;
- profil aluminiowy, jeśli taśma ma pracować dłużej, świecić mocniej albo być lepiej zabezpieczona termicznie;
- elementy o odpowiedniej szczelności, jeśli montaż ma trafić do miejsca wilgotnego lub na zewnątrz.
W praktyce nie traktuję listwy LED jako elementu „na stałe przyklejanego gdziekolwiek”. Najpierw sprawdzam miejsce montażu, długość odcinka i sposób zasilenia, bo od tego zależy, czy instalacja będzie działała stabilnie. Gdy to mam ustalone, przechodzę do samego podłączenia.
Podłączenie taśmy LED 12 V krok po kroku

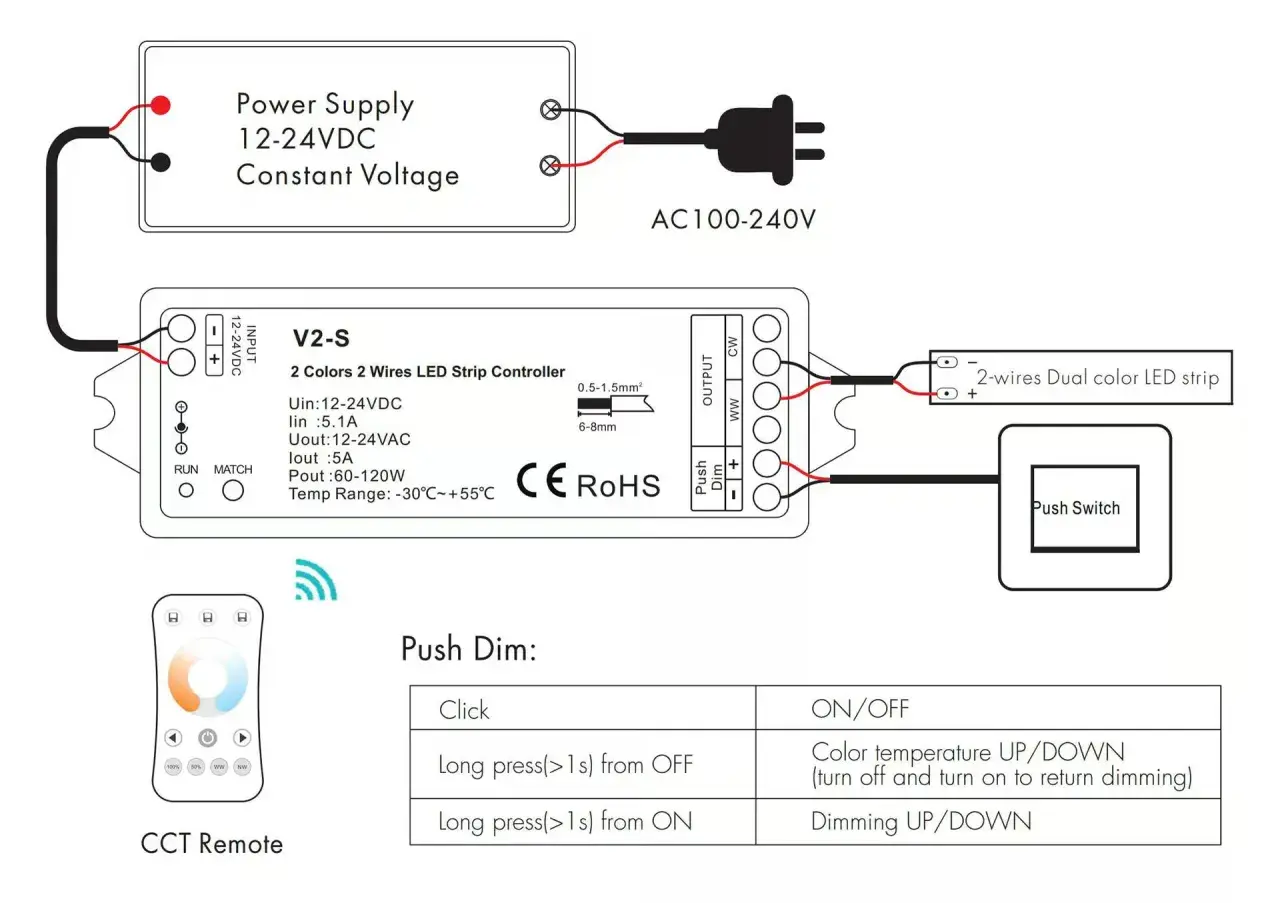

Najbezpieczniej myśleć o tym jak o prostym układzie: zasilacz daje 12 V DC, a taśma lub moduł pobiera prąd zgodnie ze swoją mocą. Jeśli po drodze jest sterownik, ściemniacz albo czujnik ruchu, montuję go między zasilaczem a oświetleniem, a nie „na końcu” instalacji.
- Odłączam zasilanie i sprawdzam, czy przewody nie są pod napięciem. To banał, ale właśnie na tym etapie najłatwiej o błąd.
- Mierzę odcinek i zaznaczam miejsce cięcia. Taśmę skracam tylko tam, gdzie producent przewidział linię cięcia.
- Przygotowuję powierzchnię - musi być czysta, sucha i odtłuszczona. Sam klej z taśmy nie lubi kurzu, silikonów ani tłustej warstwy po kuchennych oparach.
- Łączę przewody zgodnie z biegunowością. Plus trafia na plus, minus na minus. Przy połączeniach lutowanych dbam o krótki, solidny styk; przy złączkach pilnuję, żeby miedziane pola znalazły się dokładnie pod metalowymi kontaktami.
- Wpinam zasilacz i ewentualny sterownik. W instalacji jednokolorowej układ jest zwykle prosty, a przy RGB lub RGBW trzeba jeszcze dopasować liczbę pinów i kolejność żył.
- Robię test przed przyklejeniem na stałe. Jeśli coś miga, świeci słabiej albo w ogóle nie startuje, poprawiam połączenie od razu, a nie po zamknięciu zabudowy.
Przy taśmie jednokolorowej układ jest zwykle najprostszy: zasilacz 12 V, przewód i odbiornik światła. W wersji RGB wchodzą dodatkowo kanały kolorów, więc muszę trzymać się oznaczeń na sterowniku. Zasada pozostaje jednak ta sama: zasilanie ma być zgodne, połączenia pewne, a test wykonany przed montażem końcowym.
Gdy połączenie działa, czas policzyć moc. To etap, którego nie warto pomijać, bo właśnie on decyduje o tym, czy taśma będzie świecić równo także po kilku godzinach pracy.
Jak dobrać zasilacz, żeby instalacja działała stabilnie
Do obliczeń używam prostego wzoru: moc taśmy = długość odcinka x pobór na metr. Jeśli taśma ma 4,8 W/m i planujesz 5 m, potrzebujesz minimum 24 W. Do tego dokładam zapas 20-30%, więc w praktyce szukam zasilacza około 30-36 W, a nie jednostki „na styk”.
| Długość i pobór | Obliczenie | Minimalny sensowny zasilacz |
|---|---|---|
| 5 m x 4,8 W/m | 24 W | 30-36 W |
| 5 m x 7,2 W/m | 36 W | 45-60 W |
| 3 m x 14,4 W/m | 43,2 W | 55-60 W |
Jeśli chcesz przeliczyć to na prąd, używam prostego wzoru I = P / U. Dla 36 W przy 12 V wychodzi 3 A, więc zasilacz powinien mieć wyraźny zapas ponad tę wartość. Taki margines nie jest fanaberią - pomaga utrzymać stabilne napięcie, mniejsze nagrzewanie i dłuższą żywotność zasilacza.
Ważny jest też sam typ zasilacza. Do taśm LED potrzebujesz zasilacza stałonapięciowego 12 V DC, najlepiej z zabezpieczeniem przeciwzwarciowym i przeciążeniowym. Jeśli instalacja ma działać długo i bezobsługowo, właśnie ten detal robi różnicę.
Jak uniknąć spadku napięcia na dłuższych odcinkach
Na krótkiej taśmie błąd bywa niewidoczny, ale im dłuższy odcinek, tym wyraźniej widać różnice w jasności. W popularnych taśmach 12 V za praktyczny punkt odniesienia przyjmuje się zwykle około 5 m ciągłego biegu; później końcówka często świeci słabiej, a czasem robi się zauważalnie cieplejsza. To nie wada samej technologii, tylko efekt oporu przewodów i ścieżek na taśmie.
Najlepiej działa kilka prostych zasad:
- nie zasilam bardzo długiego odcinka z jednego końca, jeśli zależy mi na równej jasności;
- dzielę instalację na krótsze sekcje i prowadzę je równolegle do zasilacza;
- skracam przewody tam, gdzie się da, zamiast zwijać nadmiar w ciasną pętlę;
- dobieram grubszy przewód, jeśli prąd i odległość zaczynają rosnąć;
- zasilam taśmę z dwóch stron, gdy jeden punkt zasilania nie wystarcza;
- sprawdzam napięcie pod obciążeniem, a nie tylko „na sucho”.
Jeśli instalacja ma kilka odcinków, bardzo często lepsze jest zasilanie równoległe niż dokładanie kolejnych fragmentów jeden za drugim. To prostszy sposób na równą jasność i mniejsze ryzyko, że ostatni metr będzie wyraźnie słabszy. Ten sam sposób myślenia przydaje się potem także przy typowych błędach montażowych, które najłatwiej wyłapać jeszcze przed zamknięciem zabudowy.
Najczęstsze błędy, które psują efekt
W praktyce widzę kilka powtarzalnych potknięć. Nie są efektowne, ale potrafią zepsuć nawet porządny zestaw.
- Dobór zasilacza bez zapasu - po uruchomieniu wszystko działa, ale po czasie pojawia się grzanie, migotanie albo spadek jasności.
- Cięcie w złym miejscu - taśma nie startuje albo jedna sekcja przestaje działać, bo uszkodzone zostały pola lutownicze.
- Odwrócona polaryzacja - to jeden z najprostszych błędów, a jednocześnie taki, który potrafi natychmiast zatrzymać pracę układu.
- Za słabe połączenia - szybkozłączka bywa wygodna, ale jeśli nie trzyma pewnie, pojawia się przerywanie i migotanie.
- Brudna lub tłusta powierzchnia - klej trzyma pozornie, po czym po kilku dniach taśma zaczyna odchodzić.
- Ignorowanie spadku napięcia - użytkownik widzi efekt dopiero wtedy, gdy końcówka instalacji świeci wyraźnie słabiej niż początek.
- Brak testu przed montażem końcowym - to najdroższy błąd, bo wymaga późniejszego rozbierania całej zabudowy.
Jeżeli chcesz ograniczyć liczbę problemów do minimum, montuj instalację etapami. Najpierw test, potem dopiero przyklejenie, a dopiero na końcu estetyczne ukrycie przewodów i osprzętu. To podejście oszczędza czas i od razu pokazuje, czy cały układ ma sens.
Kiedy 12 V ma sens, a kiedy lepiej wybrać 24 V
12 V nadal jest bardzo dobrym rozwiązaniem, ale nie zawsze najlepszym. Dla krótszych, prostych instalacji domowych sprawdza się świetnie, zwłaszcza tam, gdzie liczy się łatwy dobór zasilania i dostępność osprzętu. Przy dłuższych odcinkach bardziej opłaca się jednak 24 V, bo instalacja jest stabilniejsza i mniej wrażliwa na spadki napięcia.
| Kryterium | 12 V | 24 V |
|---|---|---|
| Długość odcinka | Lepsze do krótszych instalacji, zwykle do około 5 m | Lepsze do dłuższych tras i bardziej ciągłych linii światła |
| Stabilność jasności | Szybciej pojawia się spadek na końcu | Zwykle świeci bardziej równo |
| Zastosowanie | Meble, wnęki, półki, auta, małe DIY | Sufity, dłuższe listwy, rozbudowane instalacje |
| Wrażliwość na błędy w okablowaniu | Większa, jeśli przewody są za długie lub za cienkie | Mniejsza przy podobnym metrażu |
| Praktyka montażowa | Prostsza przy małych projektach | Często lepsza, gdy światło ma iść na większym odcinku |
Jeśli więc robisz niewielkie oświetlenie podszafkowe albo prostą dekorację w zabudowie, 12 V nadal ma pełny sens. Gdy jednak instalacja rośnie, lepiej od razu przemyśleć wyższe napięcie albo podział na krótsze sekcje. To właśnie na tym etapie widać, czy projekt jest jeszcze prosty, czy już wymaga bardziej technicznego podejścia.
Zanim uznam instalację za gotową, sprawdzam jeszcze trzy rzeczy
Po pierwszym uruchomieniu nie kończę pracy od razu. Wolę przez kilka minut obserwować, czy taśma świeci równomiernie, czy zasilacz nie grzeje się nadmiernie i czy nie pojawia się żadne migotanie przy poruszaniu przewodem. To właśnie wtedy wychodzą błędy, których nie widać po samym podłączeniu.
- czy jasność na początku i końcu odcinka jest podobna;
- czy połączenia nie mają luzu i nie przerywają przy delikatnym ruchu;
- czy zasilacz pracuje cicho i bez niepokojącego nagrzewania;
- czy sterownik, ściemniacz albo pilot reagują tak, jak powinny;
- czy instalacja nie traci stabilności po kilkunastu minutach pracy.
Jeśli te testy przechodzą pomyślnie, mam praktycznie gotowy montaż. W przypadku taśmy 12 V najważniejsze są trzy rzeczy: zgodność napięcia, poprawna polaryzacja i sensowny zapas mocy. Kiedy te warunki są spełnione, oświetlenie działa przewidywalnie, a nie „na próbę”.
