Przeróbka żyrandola na dwa niezależne obwody ma sens wtedy, gdy chcesz sterować częścią źródeł światła bez odpalania całej oprawy. W praktyce odpowiedź na pytanie, jak przerobić żyrandol na dwa włączniki, sprowadza się do dwóch rzeczy: poprawnego podziału przewodów w samej lampie i właściwego łącznika w ścianie. Najwięcej błędów bierze się z założenia, że skoro w puszce są „jakieś kable”, to da się z nich ułożyć dowolny układ. Nie zawsze się da, a wtedy lepiej to sprawdzić zanim zacznie się rozkręcanie oprawy.
To musi się zgadzać, zanim rozdzielisz żyrandol na dwa obwody
- Żyrandol musi mieć dwie osobne sekcje albo dać się sensownie podzielić na dwa obwody.
- Do sterowania potrzebujesz łącznika świecznikowego, a nie zwykłego pojedynczego włącznika.
- Jeśli w suficie albo w lampie masz tylko jeden tor zasilania, bez dodatkowej żyły nie zrobisz niezależnego sterowania.
- Kolory przewodów pomagają, ale nie zastępują pomiaru beznapięciowego.
- Przed pracą odłącz zasilanie i sprawdź brak napięcia testerem dwubiegunowym.
Najpierw ustal, czy chodzi o dwa klawisze, czy o dwa miejsca sterowania
To rozróżnienie oszczędza najwięcej czasu. W potocznym języku „dwa włączniki” może oznaczać dwa klawisze w jednym osprzęcie albo dwa osobne punkty sterowania światłem. Ja zawsze zaczynam właśnie od tego, bo od tego zależy cały dalszy układ instalacji.
| Układ | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Łącznik świecznikowy | Dwa klawisze sterują dwiema sekcjami żyrandola z jednego miejsca | Gdy chcesz zapalać część lub całość oprawy | Żyrandol musi mieć rozdzielone obwody wewnętrzne |
| Dwa miejsca sterowania | Jednym światłem można sterować z dwóch punktów | Na schodach, w korytarzu, w dużym pokoju z dwoma wejściami | Potrzebny jest układ schodowy albo rozwiązanie smart |
| Moduł przekaźnikowy lub smart relay | Większa elastyczność i sceny świetlne | Gdy chcesz modernizacji bez rozbudowanej ingerencji w osprzęt | Trzeba sprawdzić kompatybilność z oprawą i sposobem zasilania |
Jeśli celem jest zwykłe sterowanie dwiema grupami żarówek z jednego miejsca, potrzebny jest właśnie łącznik świecznikowy. Gdy to rozróżnię, od razu wiem, czy problem jest w oprawie, w puszce, czy w samym typie łącznika. Następny krok to sprawdzenie, czy instalacja faktycznie daje dwa osobne tory zasilania.
Jakie przewody i elementy muszą już być przygotowane

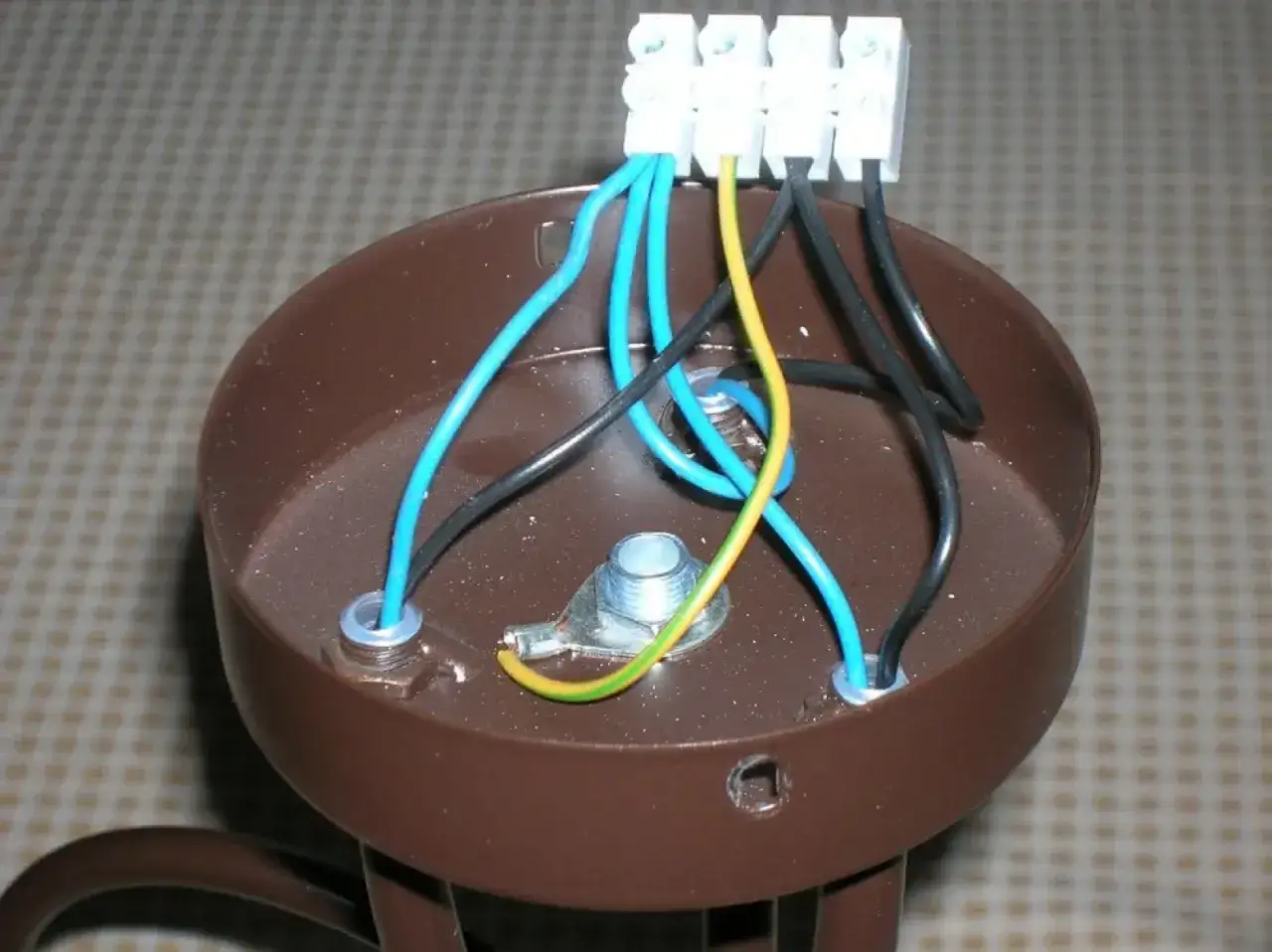

W dobrze przygotowanym układzie żyrandol ma osobny neutralny, osobny ochronny i dwa niezależne przewody fazowe, które zasilają dwie sekcje oprawy. W starszych instalacjach nie wolno jednak zakładać funkcji po kolorze izolacji, bo bywały przeróbki, mostki i nietypowe rozwiązania. Ja patrzę na kolory jako na wskazówkę, a decyzję podejmuję dopiero po pomiarze.
| Element | Rola | Co sprawdzam | Typowy błąd |
|---|---|---|---|
| N | Neutralny, wspólny dla oprawy | Czy jest połączony z właściwymi punktami lampy | Rozdzielanie neutralnego na klawisze |
| PE | Przewód ochronny dla metalowej obudowy | Czy oprawa ma zacisk ochronny | Wykorzystywanie PE jako przewodu roboczego |
| L1 i L2 | Dwa osobne wyjścia do dwóch sekcji światła | Czy każda grupa ma własne zasilanie | Zamiana obu grup w jedną wiązkę bez podziału |
| Faza do łącznika | Zasilanie podawane na wspólny zacisk osprzętu | Czy w puszce jest przewód fazowy i dwa powroty | Podpinanie wszystkiego „na oko” bez schematu |
Najczęściej problemem nie jest sam żyrandol, tylko brak odpowiedniej liczby żył między puszką a oprawą albo zbyt uboga instalacja w ścianie. Jeśli masz tylko jeden tor załączany z włącznika, nie zrobisz z niego dwóch niezależnych sekcji bez dodatkowego przewodu lub przeróbki instalacji. Gdy ten układ się zgadza, można przejść do samej oprawy.
Jak przerobić sam żyrandol krok po kroku
Tu nie ma miejsca na skróty. Najpierw odłączam zasilanie, potem sprawdzam brak napięcia testerem dwubiegunowym, a dopiero później rozbieram oprawę. Zwykła próbówka nie daje mi tego poziomu pewności, jakiego potrzebuję przy pracy nad oświetleniem pod napięciem sieciowym.
- Wyłączam zasilanie i potwierdzam brak napięcia. Nie zaczynam od odkręcania osłon, tylko od zabezpieczenia obwodu i pomiaru.
- Robię zdjęcie istniejącego połączenia. To banalny krok, ale przy powrocie do montażu oszczędza zgadywanie, który przewód był gdzie.
- Rozdzielam grupy oprawek. Jeśli żyrandol ma 3, 5 albo 6 punktów świetlnych, ustawiam je w dwa logiczne obwody, na przykład 2+2 albo 3+2.
- Neutralny prowadzę wspólnie. Wszystkie sekcje mają wspólny tor N, a nie osobne neutralne „na klawisze”.
- Tworzę dwa osobne wyjścia fazowe. Jedna sekcja dostaje L1, druga L2. To właśnie ten podział daje niezależne sterowanie.
- Przewód ochronny podłączam tylko tam, gdzie jest przewidziany. W metalowych oprawach to obowiązkowy element bezpieczeństwa. W oprawach klasy II nie dorabiam go na siłę.
- Testuję każdą sekcję osobno. Włączam pierwszy klawisz, potem drugi, a na końcu oba naraz. Szukam migotania, grzania i luźnych połączeń.
Jeśli wewnątrz lampy przewody są zbyt krótkie, dokładam je wyłącznie złączkami instalacyjnymi i zostawiam zapas, zwykle około 10-15 cm, żeby późniejszy serwis nie wymagał ponownego cięcia izolacji. Gdy oprawa jest fabrycznie jednobwodowa i nie ma sensownego miejsca na rozdział, lepiej rozważyć wymianę na model świecznikowy niż forsować przypadkową przeróbkę. Kiedy oprawa jest gotowa, zostaje już poprawne podłączenie osprzętu w ścianie.
Jak podłączyć łącznik świecznikowy w ścianie
W klasycznym rozwiązaniu do puszki łącznika dochodzi faza zasilająca, a z osprzętu wychodzą dwa osobne przewody do dwóch sekcji lampy. Na mechanizmie zwykle masz zacisk wspólny oznaczony jako L oraz dwa wyjścia robocze. Ja zawsze patrzę na schemat nadrukowany na osprzęcie, bo producenci potrafią stosować różne oznaczenia, ale logika połączenia zostaje ta sama.| Zacisk | Co podłączam | Uwaga praktyczna |
|---|---|---|
| L | Fazę zasilającą | To wejście wspólne, nie wyjście do żarówki |
| 1 / L1 | Pierwszą sekcję żyrandola | Ma sterować tylko jedną grupą źródeł światła |
| 2 / L2 | Drugą sekcję żyrandola | Nie może być zmostkowany z pierwszym wyjściem bez potrzeby |
Tu łatwo o pomyłkę: neutralny nie przechodzi przez klawisz, a przewód ochronny też nie służy do sterowania. Jeśli chcesz mieć dwa miejsca włączania tego samego światła, to nie jest już zwykły łącznik świecznikowy, tylko układ schodowy albo rozwiązanie z modułem sterującym. To właśnie ten moment najczęściej pokazuje, czy problem dotyczy tylko żyrandola, czy całej instalacji w mieszkaniu.
Najczęstsze błędy, które psują efekt albo bezpieczeństwo
W praktyce widzę te same potknięcia wracające jak bumerang. Większość z nich nie wynika ze złej woli, tylko z pośpiechu i zaufania do pierwszego wrażenia po otwarciu puszki. Przy oświetleniu to za mało.
- Opieranie się wyłącznie na kolorach przewodów. W starych instalacjach kolory bywają mylące, więc zawsze potwierdzam funkcję miernikiem.
- Łączenie wszystkich żył „żeby tylko świeciło”. Taki skrót odbiera możliwość niezależnego sterowania i potrafi zrobić zwarcie przy kolejnym montażu.
- Wykorzystanie przewodu ochronnego jako roboczego. To zły nawyk i realny problem bezpieczeństwa, szczególnie w oprawach metalowych.
- Zbyt ciasna puszka i ściśnięte przewody. Izolacja nie lubi ostrego zaginania, a źle ułożone złączki po czasie się grzeją.
- Skręcanie żył „na szybko” zamiast użycia złączek instalacyjnych. W nowoczesnym montażu to po prostu słaby standard połączenia.
- Brak zgodności z elektroniką oprawy LED. Przy zintegrowanych driverach i modułach LED nie każda sekcja da się rozdzielić bez naruszenia konstrukcji lampy.
Jeżeli po rozbiórce widzę przypalenia, luźne styki albo aluminium w starej instalacji, nie próbuję tego „dokręcić i zapomnieć”. Taki zestaw sygnałów zwykle oznacza, że przeróbka jest już częścią większego problemu, a nie prostą zmianą w żyrandolu. Zanim dojdę do kosztów, wolę uczciwie ocenić, czy to jeszcze praca DIY, czy już robota dla elektryka.
Ile to kosztuje i kiedy lepiej wezwać elektryka
Sam materiał przy takiej przeróbce nie jest drogi. Najwięcej zależy od tego, czy wymieniasz tylko osprzęt i złączki, czy musisz też poprawić okablowanie albo dorabiać nowe żyły. Orientacyjnie w Polsce prosty zestaw do takiej pracy wygląda tak:
| Element | Orientacyjny koszt | Kiedy się przydaje |
|---|---|---|
| Łącznik świecznikowy | 12-43 zł | Gdy chcesz sterować dwiema sekcjami z jednego miejsca |
| Złączki instalacyjne i drobnica | 3-20 zł | Do pewnego i czytelnego łączenia przewodów w oprawie |
| Tester dwubiegunowy | 100-200 zł za podstawowy, 200-600 zł za lepszy | Do bezpiecznego sprawdzenia braku napięcia i identyfikacji przewodów |
| Robocizna elektryka | Około 200-500 zł za prostą przeróbkę | Gdy nie chcesz ryzykować albo instalacja wymaga diagnostyki |
Co sprawdzam przed zamknięciem oprawy i włącznika
- Każdy klawisz steruje osobną grupą i nie zapala drugiej „przy okazji”.
- Przy jednym włączonym obwodzie nie ma migotania, buczenia ani przygasania drugiej sekcji.
- Złączki są schowane w puszce, ale nie ściśnięte na siłę.
- Przewody mają zapas długości i nie są naciągnięte po złożeniu osłony.
- Metalowa obudowa, jeśli występuje, ma poprawnie podłączony przewód ochronny.
Jeśli po tych testach wszystko działa osobno i razem, przeróbka została zrobiona tak, jak powinna. W praktyce najważniejsze nie jest to, żeby światło „jakimś cudem” świeciło, tylko żeby układ był czytelny, bezpieczny i łatwy do serwisu za rok albo za pięć lat. Gdy coś się nie zgadza już na etapie pomiaru, nie zgaduję na ślepo, bo przy oświetleniu najtańsza jest poprawnie wykonana diagnoza, a najdroższa poprawka po błędzie.
