Jak podłączyć szynoprzewód - Poradnik montażu bez błędów

Szynoprzewód daje elastyczne oświetlenie, ale tylko wtedy, gdy instalacja jest dobrze przemyślana: trzeba dobrać właściwy typ szyny, poprawnie wpiąć zasilanie i nie pomylić kolejności montażu. W tym tekście pokazuję, jak podłączyć szynoprzewód w praktyce, na co zwrócić uwagę przy wersji 1-fazowej i 3-fazowej oraz które błędy najczęściej psują cały efekt. Dorzucam też wskazówki z perspektywy montażu, żeby po uruchomieniu system działał równo, bezpiecznie i bez niepotrzebnych poprawek.

Co przygotować, zanim dotkniesz przewodów

Najwięcej błędów robi się jeszcze przed wkrętarką. Ja zawsze zaczynam od sprawdzenia, czy wszystkie elementy są z jednego systemu: szyna, przyłącze prądowe, łączniki i adaptery reflektorów muszą do siebie pasować, bo wizualnie podobne modele potrafią mieć zupełnie inną kompatybilność. Druga rzecz to bezpieczeństwo - obwód trzeba odłączyć, zabezpieczyć przed przypadkowym włączeniem i potwierdzić brak napięcia miernikiem lub testerem dwubiegunowym.

• Tester napięcia albo miernik - bez tego nie zaczynam pracy przy instalacji.
• Wkrętarka, poziomica i odpowiednie kołki - dobieram je do betonu, GK albo drewna.
• Przewód zasilający i złączki zgodne z instrukcją danego systemu.
• Zaślepki, łączniki i przyłącze prądowe - brak jednego drobiazgu potrafi zatrzymać całą robotę.

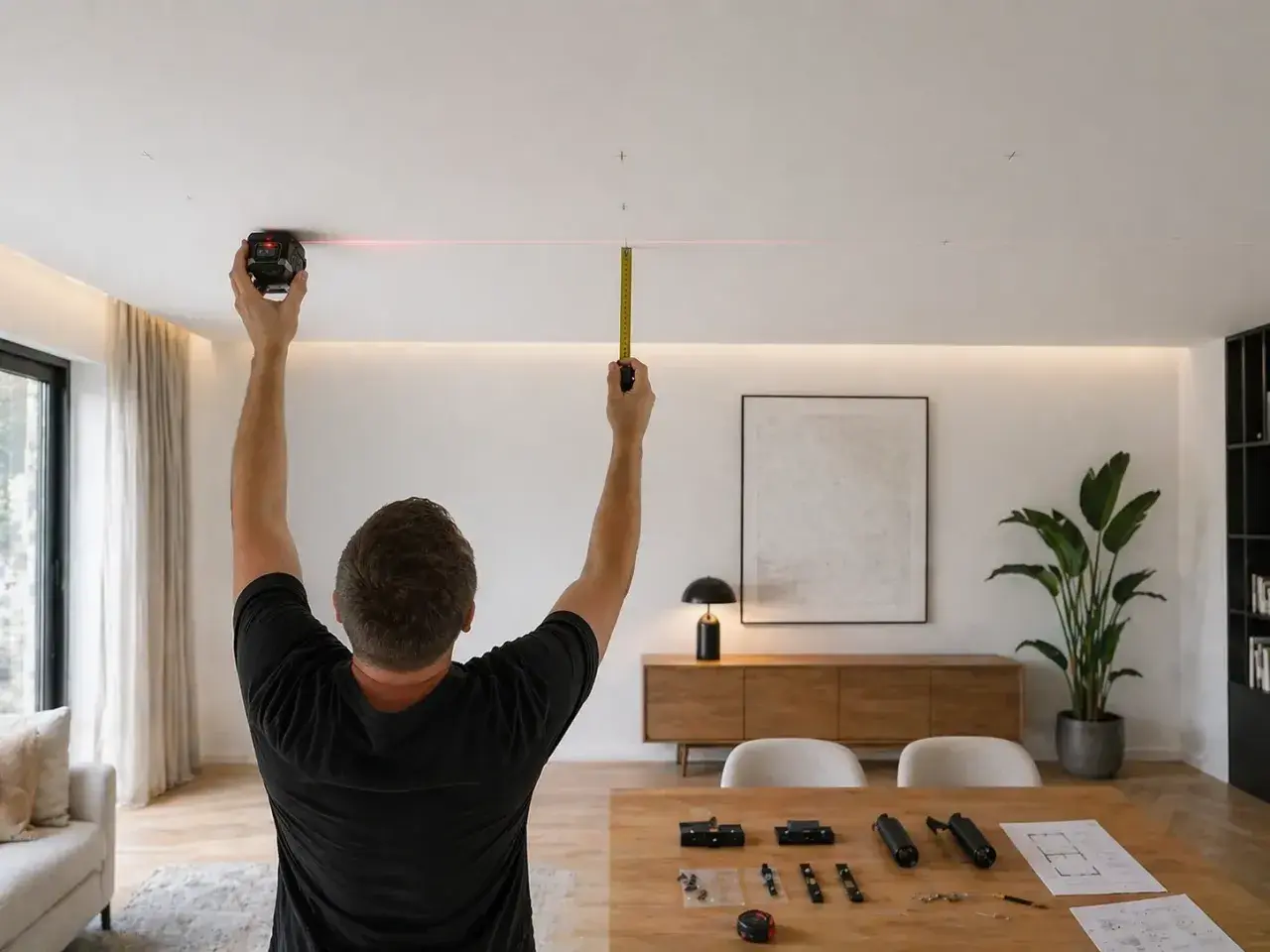

• Plan układu światła - zanim cokolwiek przykręcę, wiem, gdzie mają świecić strefy robocze, a gdzie dekoracyjne.

W praktyce najbardziej opłaca się przygotować cały zestaw na stół, a dopiero potem przechodzić do sufitu. Dzięki temu od razu widzę, czy montaż będzie prosty, czy wymaga dodatkowych łączników lub zmiany miejsca zasilania.

Jaki system szynowy masz w ręku

To ważne, bo sposób podłączenia zależy od typu systemu bardziej niż od samego wyglądu szyny. W domach i małych lokalach najczęściej spotykam układ 1-fazowy, gdzie wszystkie oprawy pracują w jednym obwodzie. W większych wnętrzach lepiej sprawdza się system 3-fazowy, bo pozwala podzielić oświetlenie na kilka niezależnych stref. Coraz częściej pojawiają się też rozwiązania niskonapięciowe 48 V, ale one wymagają osobnego zasilacza i bardziej świadomego planowania całej instalacji.

Wniosek jest prosty: jeśli potrzebujesz jednego, spokojnego układu, 1-fazowy będzie najłatwiejszy. Jeśli chcesz niezależnie sterować kilkoma strefami, 3-fazowy daje dużo większą elastyczność. A jeśli budujesz bardziej projektowe oświetlenie, niskonapięciowy system może wyglądać najlepiej, ale wymaga bardziej dopracowanego zasilania. Gdy typ systemu jest już jasny, można przejść do właściwego wpięcia przewodów.

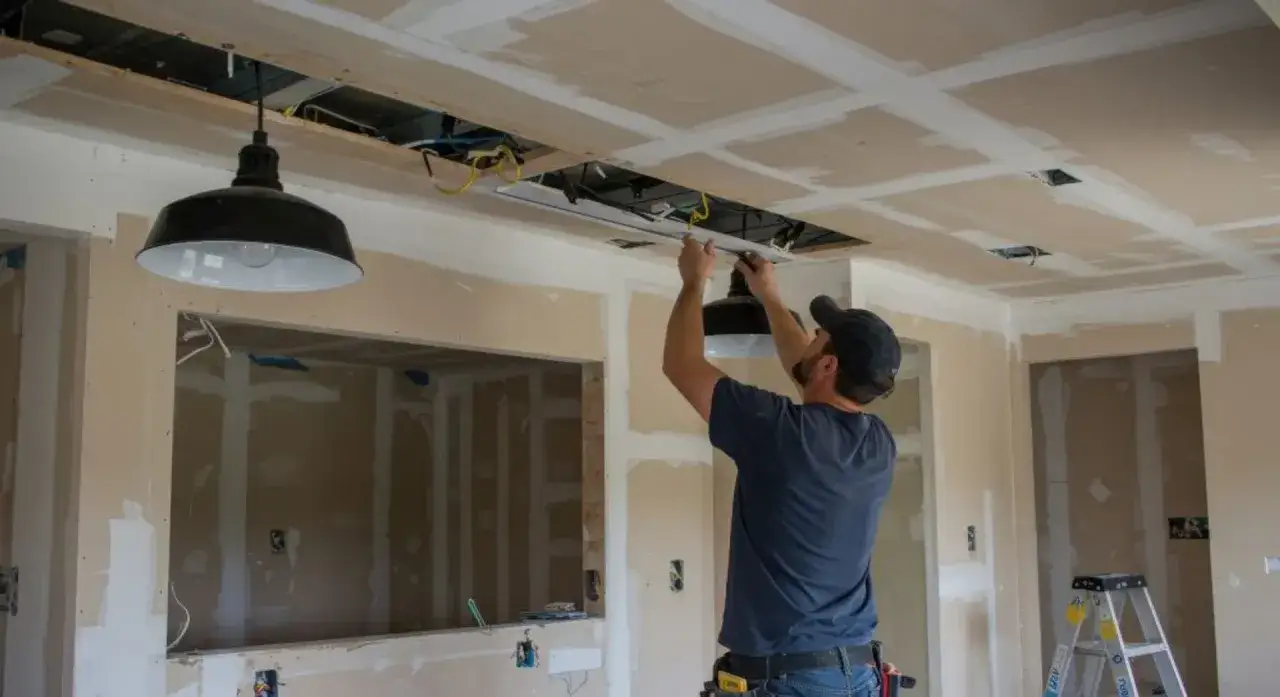

Jak bezpiecznie podłączyć szynoprzewód do instalacji

W tej części najważniejsza jest kolejność. Ja robię to zawsze tak samo, bo przypadkowy montaż kończy się zwykle źle dociśniętą złączką, źle dobranym adapterem albo koniecznością ponownego rozbierania sufitu. W systemach klasy I przewód ochronny PE nie jest dodatkiem, tylko elementem bezpieczeństwa, a wszystkie połączenia muszą być wykonane przy odłączonym zasilaniu.

1. Odłącz obwód i sprawdź brak napięcia na przewodach, zanim cokolwiek rozkręcisz.
2. Przeprowadź przewód zasilający przez przyłącze lub puszkę zasilającą zgodnie z konstrukcją systemu.
3. Podłącz żyły według oznaczeń: L, N i PE. W typowej instalacji europejskiej brązowy odpowiada za L, niebieski za N, a żółto-zielony za PE, ale zawsze potwierdzam to dokumentacją i pomiarem.
4. Dopasuj obwód w systemie 3-fazowym, jeśli instalacja ma rozdzielać światło na kilka sekcji.
5. Zamknij złącze tak, aby żadna żyła nie miała luzu i nie mogła dotknąć elementów nagrzewających się podczas pracy.
6. Zamontuj szynę do sufitu na uchwytach lub zawiesiach przewidzianych do danego modelu.
7. Wsuń reflektory i zablokuj adapter, a dopiero potem załącz zasilanie i wykonaj test.

Jeżeli coś nie pasuje bez użycia siły, zatrzymuję się od razu. Szynoprzewód ma wejść pewnie, ale nie „na wcisk”, bo to zwykle oznacza niezgodny element albo źle przygotowane złącze. Po samym wpięciu przewodów ważne staje się już nie tylko bezpieczeństwo, lecz także układ zasilania i geometria całej instalacji.

Gdzie dać zasilanie i jak zaplanować przebieg szyn

Przy planowaniu instalacji szczególnie doceniam jeden detal: miejsce zasilania powinno wynikać z układu wnętrza, a nie odwrotnie. W konfiguratorach systemów szynowych wybiera się zwykle zasilanie na końcu szyny, w środku szyny albo w łączniku L, T lub X. To nie jest kosmetyka. Od tego zależy, czy przewód będzie schowany, czy będzie się rzucał w oczy, i czy późniejszy serwis okaże się prosty.

Równie ważny jest sam kształt instalacji. Łącznik I służy do prostego przedłużenia trasy, L robi narożnik 90 stopni, T pozwala rozdzielić światło na trzy kierunki, a X przydaje się tam, gdzie układ ma przecinać się w czterech stronach. Ja traktuję to jak projekt, nie jak składanie klocków - bo od tego, jak rozplanuję trasy i zasilanie, zależy późniejsza wygoda użytkowania.

• Natynkowy montaż jest najszybszy i najmniej inwazyjny.
• Zwieszany montaż dobrze wygląda przy wysokich sufitach i nad wyspą kuchenną.
• Podtynkowy montaż daje najczystszy efekt wizualny, ale wymaga największej dokładności.

Jeśli masz dłuższy układ, nie planuję go „na styk”. Zostawiam miejsce na przyszłe przesunięcie reflektorów albo dołożenie kolejnej sekcji, bo to zwykle oszczędza kucia i nerwów po kilku miesiącach. Kiedy układ jest już rozsądnie rozplanowany, zostają rzeczy, które najczęściej psują cały efekt.

Najczęstsze błędy, które psują montaż

W praktyce powtarzają się te same potknięcia. Nie są widowiskowe, ale potrafią rozwalić nawet drogi system. Najczęściej problem zaczyna się od kupienia niekompatybilnych elementów albo od założenia, że „jakoś się dopasuje”. Przy szynach to prawie nigdy nie działa.

• Zły typ adaptera - reflektor nie pasuje do konkretnej szyny, mimo że na zdjęciu wygląda podobnie.
• Mieszanie 1-fazowej i 3-fazowej infrastruktury - oprawy nie pracują wtedy tak, jak zakłada projekt.
• Brak przewodu PE w systemie, który wymaga uziemienia - to błąd bezpieczeństwa, nie detal.
• Zbyt słabe mocowanie do sufitu - szyna może się ugiąć, a przy zawiesiach pojawia się niepotrzebne naprężenie.
• Luźne żyły w przyłączu - później objawia się to grzaniem, iskrzeniem albo przerywaniem pracy.
• Brak zaślepek i wykończenia - system wygląda niedokończony i szybciej zbiera kurz.

Najdroższy błąd to zazwyczaj nie sama część, tylko poprawka po montażu. Dlatego wolę poświęcić kilka minut na sprawdzenie zgodności modelu, niż później demontować pół instalacji. Z tego powodu po uruchomieniu robię jeszcze jeden, osobny przegląd całego układu.

Co sprawdzić po uruchomieniu i kiedy odpuścić samodzielną pracę

Po pierwszym włączeniu nie zakładam, że wszystko jest gotowe tylko dlatego, że światło się zapaliło. Sprawdzam każdą strefę osobno, obserwuję, czy oprawy nie migają i czy adaptery siedzą pewnie w szynie. Jeśli system ma kilka obwodów, testuję je po kolei, bo tylko wtedy widać, czy zasilanie i sterowanie są rozdzielone tak, jak miały być.

• Czy każda sekcja świeci zgodnie z planem.
• Czy nie ma trzasków, brzęczenia ani nadmiernego nagrzewania złączek.
• Czy reflektory nie wypadają z pozycji po ustawieniu kąta świecenia.
• Czy szyna nie pracuje mechanicznie pod ciężarem opraw.
• Czy po kilkunastu minutach pracy wszystko nadal jest stabilne.

Jeśli obwód wybija, przewody są stare, nie masz pewności co do oznaczeń albo instalacja ma pracować w trudniejszych warunkach, nie ciągnę tego sam. Wtedy lepiej przekazać temat elektrykowi, niż ryzykować poprawki albo uszkodzenie sprzętu. Przy systemach oświetleniowych zasilanie ma być niewidoczne, ale bezbłędne - i właśnie dlatego ten etap jest tak ważny.

Detale, które ułatwią rozbudowę systemu za kilka miesięcy

Gdy mam już poprawnie podłączony system, myślę od razu o przyszłej rozbudowie. Zostawiam sobie zapasowe miejsce na dodatkowy reflektor, dokupuję od razu odpowiednie zaślepki i zapisuję model szyny oraz osprzętu. To mały nawyk, ale później bardzo pomaga, kiedy klient chce przesunąć strefę światła, dodać kolejną oprawę albo zmienić układ mebli.

Jeśli instalacja ma się rozwijać, wybieram też taki układ zasilania, który nie zamyka mnie w jednym kierunku. Czasem lepiej od razu przewidzieć zasilanie w środku odcinka albo w łączniku niż później ciągnąć widoczny przewód po ścianie. W oświetleniu szynowym najwięcej zyskuje ten, kto myśli o funkcji i serwisie jednocześnie, a nie tylko o tym, jak system wygląda w dniu montażu.

Dlatego przy kolejnych realizacjach zawsze sprawdzam trzy rzeczy: zgodność elementów, miejsce zasilania i możliwość późniejszej korekty układu. Taki porządek oszczędza czas, a przede wszystkim sprawia, że światło działa tak, jak powinno, bez doraźnych kompromisów.
