W instalacji oświetleniowej najłatwiej pomylić przewód fazowy z neutralnym albo ochronnym, zwłaszcza gdy pracuje się w starszym mieszkaniu lub po czyjejś przeróbce. Poniżej pokazuję, jak sprawdzić, który kabel jest który, czym to zrobić bez zgadywania i na co uważać przy montażu lampy, łącznika albo oprawy sufitowej.
Najkrócej: kolory pomagają, ale ostatecznie decyduje pomiar
- Żółto-zielony przewód to zazwyczaj PE, niebieski to N, a brązowy, czarny lub szary to L.
- Sama neonówka nie wystarcza, jeśli chcesz pewnie rozpoznać funkcję żyły.
- Najpewniejszy zestaw do domowych prac to dwubiegunowy tester napięcia albo multimetr z trybem LoZ.
- Przy punkcie świetlnym zwykle szukasz trzech rzeczy: stałej fazy, przewodu po włączniku i neutralnego.
- W starej instalacji z PEN albo bez przewodu ochronnego nie warto opierać się wyłącznie na kolorach.

Kolory przewodów mówią dużo, ale nie wszystko

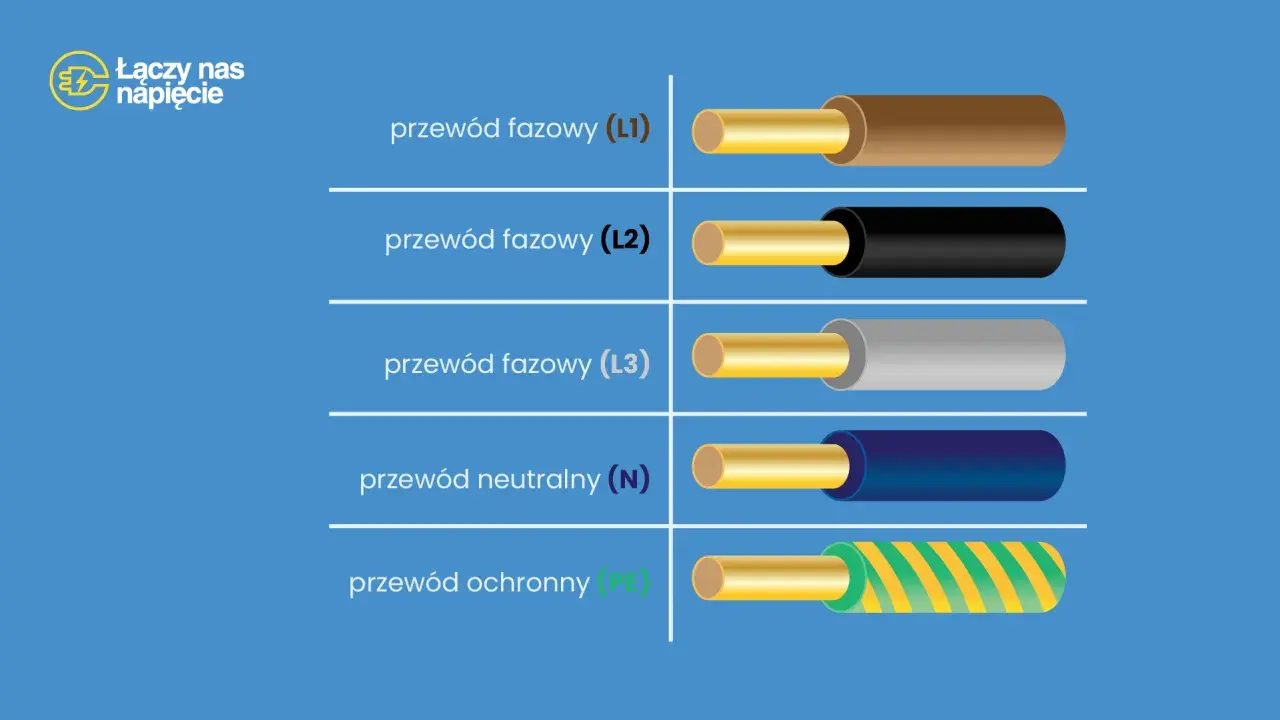

W nowych instalacjach domowych w Polsce punkt odniesienia jest dość czytelny: żółto-zielony to przewód ochronny PE, niebieski to neutralny N, a brązowy, czarny lub szary to przewody fazowe L. To dobry punkt startu, ale nie wolno traktować go jak wyroczni, bo w starszych mieszkaniach zdarzają się inne układy, stare oznaczenia i przewody wykorzystane niezgodnie z obecnym standardem.
Ja zawsze patrzę na kolory tylko jako na wskazówkę. Jeśli ktoś kiedyś dokładał lampę, przedłużał obwód albo robił naprawę „na szybko”, barwa izolacji mogła przestać coś znaczyć. W praktyce szczególnie zdradliwe są punkty oświetleniowe, gdzie jeden przewód wygląda jak fazowy, ale w rzeczywistości jest tylko żyłą wracającą z łącznika.
| Kolor | Najczęstsza funkcja | Na co uważać |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Nie powinien być używany do innych funkcji w nowej instalacji |
| Niebieski | N, czyli przewód neutralny | W starych układach bywał wykorzystywany inaczej, więc pomiar jest obowiązkowy |
| Brązowy, czarny, szary | L, czyli przewód fazowy | Może oznaczać także fazę załączaną z łącznika |
| Inne kolory | Zależy od instalacji | Tu nie zgaduję, tylko sprawdzam miernikiem |
W jednofazowych instalacjach mieszkaniowych najczęściej pracujesz na 230 V, a w trójfazowych na 400 V. To ważne, bo metoda sprawdzenia przewodów wygląda podobnie, ale ryzyko błędu jest znacznie większe, gdy w puszce pojawiają się dwa albo trzy obwody naraz. Z tego powodu sama identyfikacja po kolorze ma sens tylko jako pierwszy filtr, nie jako końcowy werdykt.
Skoro kolory dają tylko trop, przechodzę do tego, co naprawdę rozstrzyga sprawę: bezpiecznego pomiaru. To właśnie on odróżnia zgadywanie od pracy instalatorskiej.
Jak sprawdzić przewody bez zgadywania
Jeśli mam ustalić funkcję żył w lampie, puszce albo przyłączniku, zaczynam od jednego kroku, który wielu pomija: odłączam odpowiedni obwód w rozdzielnicy i potwierdzam brak napięcia na przewodach. Opis wyłącznika nie zawsze jest aktualny, a w starych instalacjach błędy zdarzają się częściej, niż chciałby każdy, kto ufa tylko etykiecie na bezpieczniku.
- Wyłącz obwód w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem.
- Sprawdź tester na znanym źródle napięcia, żeby mieć pewność, że działa.
- Zmierz każdy przewód względem przewodu ochronnego albo pewnego punktu odniesienia.
- Włącz i wyłącz łącznik światła, obserwując, który przewód zmienia stan.
- Oznacz żyły taśmą, opaską lub markerem, zanim rozłączysz wszystko na stałe.
- Po ponownym połączeniu zrób kontrolny pomiar jeszcze raz, już na gotowej instalacji.
Przy oprawie sufitowej najczęściej szukasz przewodu stałej fazy, przewodu po włączniku i przewodu neutralnego. To właśnie przewód po włączniku trafia do lampy jako zasilanie sterowane ze ściany. Jeśli ktoś podłączył łącznik w niewłaściwym miejscu i rozłącza neutralny zamiast fazy, instalacja może wyglądać „działająco”, ale pozostaje niebezpieczna, bo część obwodu nadal jest pod napięciem.
Jak rozpoznać przewód po włączniku
To jeden z częstszych przypadków w montażu oświetlenia. Gdy łącznik jest wyłączony, przewód po nim nie powinien wykazywać napięcia względem neutralnego lub ochronnego; po włączeniu napięcie pojawia się i to właśnie ta żyła zasila lampę. W praktyce taki przewód bywa mylony z „normalną fazą”, bo kolor potrafi być taki sam jak w całym obwodzie.
Co zrobić, gdy w puszce jest przewód PEN
Jeśli trafiasz na starszą instalację TN-C, możesz spotkać przewód PEN, czyli wspólny przewód ochronno-neutralny. Tego nie warto rozpoznawać „na oko” ani rozdzielać przypadkowo w puszce. W takim układzie bezpieczniej jest najpierw ustalić schemat instalacji i dopiero potem decydować, czy montaż oprawy ma sens bez modernizacji obwodu. Właśnie tu najczęściej kończy się samodzielna robota i zaczyna rozsądna decyzja o wezwaniu fachowca.
Kiedy przewody są już wstępnie rozpoznane, liczy się to, jakim narzędziem potwierdzasz wynik. Tu różnica między „coś świeci” a „wiarygodny pomiar” jest naprawdę istotna.
Jakich narzędzi użyć i które dają wiarygodny wynik
Do identyfikacji przewodów nie potrzebujesz całej skrzynki profesjonalnego sprzętu, ale też nie warto oszczędzać na narzędziu, które ma decydować o bezpieczeństwie. Ja rozdzielam te urządzenia na dwa typy: takie, które pomagają wstępnie zorientować się w sytuacji, i takie, które pozwalają naprawdę potwierdzić funkcję przewodu.
| Narzędzie | Do czego się nadaje | Ograniczenia |
|---|---|---|
| Próbnik neonowy | Szybkie sprawdzenie, czy przewód ma napięcie | Nie identyfikuje pewnie wszystkich żył i łatwo daje fałszywe poczucie bezpieczeństwa |
| Bezdotykowy tester napięcia | Wstępna orientacja w przewodach pod napięciem | Może reagować na napięcia pasożytnicze i nie zastępuje pomiaru stykowego |
| Dwubiegunowy tester napięcia | Najpewniejsze domowe potwierdzenie obecności lub braku napięcia | Wymaga poprawnego użycia i dobrych końcówek pomiarowych |
| Multimetr z trybem LoZ | Pomiar napięcia, ciągłości i wykrywanie napięć „widmowych” | Trzeba wiedzieć, kiedy użyć trybu niskiej impedancji |
| Lokalizator przewodów | Śledzenie trasy kabla w ścianie lub suficie | Najlepiej działa, gdy przewód da się odłączyć i poprawnie podłączyć do nadajnika |
W praktyce najwięcej problemów robią napięcia pasożytnicze, zwane też ghost voltage. Pojawiają się wtedy, gdy przewody biegną blisko siebie i miernik pokazuje pozorną obecność napięcia mimo braku realnego zasilania. Właśnie dlatego tester z funkcją LoZ albo dwubiegunowy próbnik są lepsze od najtańszych gadżetów z marketu, zwłaszcza gdy sprawdzasz, czy obwód jest naprawdę odłączony.
Na potrzeby zwykłego montażu oświetlenia zwykle wystarczy dobry tester dwubiegunowy i multimetr, ale jeśli przewód trzeba namierzyć w ścianie albo na długim odcinku, przydaje się już lokalizator. To prowadzi prosto do pytania, co dokładnie dzieje się przy samym suficie, bo tam układ przewodów bywa najbardziej mylący.
W punkcie oświetleniowym najważniejsze są trzy przewody i jeden wyjątek
Przy montażu lampy sufitowej najczęściej spotykam układ, w którym są trzy żyły: neutralna, ochronna i faza załączana z łącznika. To wygodny wariant, bo przewód PE daje możliwość bezpiecznego podłączenia oprawy metalowej, a neutralny zamyka obwód zasilania. Jeśli oprawa ma klasę I, przewód ochronny jest wymagany. Jeśli ma klasę II, czyli podwójną izolację, może pracować bez PE, ale tylko wtedy, gdy producent tak to przewidział i symbol klasy II jest faktycznie obecny na obudowie.
Gdy przewodów są tylko dwa
Jeżeli w suficie są wyłącznie dwie żyły, zwykle oznacza to starszą instalację, brak przewodu ochronnego albo punkt przygotowany pod oprawę klasy II. W takiej sytuacji nie „dorabiam” sobie trzeciego przewodu na własną rękę i nie łączę ochrony z neutralnym w puszce tylko po to, żeby lampę dało się wpiąć. To jest ten moment, w którym trzeba ocenić stan całego obwodu, a nie samej lampy.
Przeczytaj również: Jaki przewód do LED 12V? Uniknij błędów i spadków napięcia!
Gdy widzisz więcej niż trzy żyły
W suficie lub puszce potrafi pojawić się pięć przewodów, bo instalacja jest przelotowa albo zasila kilka obwodów. Wtedy nie każdy brązowy jest „od lampy”, nie każdy niebieski jest neutralnym dla tego konkretnego punktu, a jeden z przewodów może tylko przekazywać zasilanie dalej. Tu bez schematu i pomiaru łatwo pomylić zasilanie z przelotem, a potem szukać błędu w miejscu, które wcale nie jest winne.
Właśnie na tym etapie wychodzą najczęstsze pomyłki. Jeśli ich unikniesz, połowa problemów znika jeszcze przed skręceniem kostki.
Najczęstsze błędy, które psują cały pomiar
Najgorszy błąd, jaki widzę, to zaufanie samemu kolorowi przewodu. Drugi to używanie próbnika neonowego jako jedynego dowodu, że wszystko jest bezpieczne. Trzeci to sprawdzanie przewodów pod obciążeniem lub bez wcześniejszego odłączenia obwodu. Każdy z tych skrótów myślowych potrafi zakończyć się źle, a przy oświetleniu sufitowym konsekwencje są zwykle banalne dopiero do momentu, w którym dotkniesz nie tego przewodu, co trzeba.
- Nie zakładaj, że niebieski zawsze jest neutralny, jeśli instalacja była przerabiana.
- Nie używaj żółto-zielonego do innych celów, nawet „tymczasowo”.
- Nie testuj przewodów „na szybko” bez sprawdzenia działania miernika na znanym źródle.
- Nie pomijaj wyłączenia obwodu, jeśli chcesz mierzyć ciągłość albo rozpoznawać żyły.
- Nie montuj oprawy metalowej bez pewności, że przewód ochronny jest poprawnie wyprowadzony.
- Nie rozdzielaj przewodu PEN przypadkowo w puszce ani nie łącz go intuicyjnie z innymi żyłami.
Do elektryka warto zadzwonić szczególnie wtedy, gdy instalacja jest aluminiowa, izolacja kruszy się w palcach, w puszce widać nadpalenia albo obwód wyzwala zabezpieczenie różnicowoprądowe bez oczywistej przyczyny. Z mojego doświadczenia właśnie te symptomy najczęściej oznaczają, że problem nie leży w jednej lampie, tylko w całym odcinku instalacji. To ważne, bo przy takich objawach dalsze „sprawdzanie który to kabel” przestaje być prostą czynnością montażową.
Kiedy temat technicznie się wyjaśni, zostaje jeszcze jedna rzecz, którą zawsze robię, żeby nie wracać do tej samej puszki po tygodniu. I to jest zwykle najtańsze zabezpieczenie całej pracy.
Po identyfikacji zostaw sobie ślad, bo pamięć przy instalacji zawodzi najszybciej
Po pomiarze nie polegam na pamięci. Ja zawsze robię trzy proste rzeczy: oznaczam przewody, robię zdjęcie puszki lub punktu przyłączeniowego i zapisuję, który bezpiecznik odcina dany obwód. To zajmuje chwilę, a później oszczędza czas przy wymianie oprawy, czyszczeniu, naprawie łącznika albo dodawaniu kolejnej lampy.
Jeśli pracujesz przy nowoczesnym oświetleniu, taki porządek ma jeszcze jedną zaletę: ułatwia przyszły montaż inteligentnych włączników, ściemniaczy i opraw LED, które często mają bardziej wymagające podłączenie niż zwykła żarówka. W praktyce dobrze oznaczony przewód to nie detal, tylko sposób na spokojniejszą i bezpieczniejszą pracę przy każdej następnej zmianie w instalacji.
