Co sprawdzić przed montażem lampy
- Najpierw odłącz zasilanie w rozdzielnicy i potwierdź brak napięcia testerem dwubiegunowym.
- W Polsce żółto-zielony to zwykle PE, niebieski to N, a brązowy, czarny lub szary to faza, ale starsze instalacje trzeba zweryfikować pomiarem.
- Trzy oprawki w żyrandolu łączy się zwykle równolegle; przy jednym klawiszu świecą razem, przy dwóch można rozdzielić grupy.
- Do pracy przygotuj złączki sprężynowe, izolowany śrubokręt i ściągacz izolacji.
- Przy gotowej instalacji sam montaż zajmuje zwykle 30-60 minut, ale przy starych przewodach lepiej zarezerwować więcej czasu.
- Jeśli lampa ma metalową obudowę, przewód ochronny nie jest dodatkiem, tylko obowiązkowym połączeniem.
Najpierw odłącz zasilanie i sprawdź, czy obwód jest martwy
Ja zawsze zaczynam od rozdzielnicy, nie od wyłącznika na ścianie. Sam klawisz nie daje pewności, bo instalacja może być źle opisana, a przewód nadal pozostawać pod napięciem. Państwowa Inspekcja Pracy przypomina prostą kolejność: odłącz zasilanie, zabezpiecz przed przypadkowym załączeniem i sprawdź brak napięcia.Przed wejściem na drabinę przygotowuję też kilka rzeczy, bo przy lampie sufitowej nie ma miejsca na improwizację:
- dwubiegunowy tester napięcia,
- izolowany śrubokręt,
- złączki sprężynowe albo dobrą kostkę zaciskową,
- ściągacz izolacji,
- stabilną drabinę lub podest.
Jeśli po sprawdzeniu wynik nie jest jednoznaczny, zatrzymuję się od razu. W instalacji elektrycznej zgadywanie jest droższe niż chwila dodatkowego pomiaru, a kiedy masz pewność, że obwód jest martwy, można przejść do identyfikacji przewodów.
Rozpoznaj przewody w suficie i w samej lampie
W nowoczesnych instalacjach kolor przewodu zwykle mówi sporo, ale nie wszystko. Materiały edukacyjne ZPE opisują żółto-zielony jako przewód ochronny PE, niebieski jako neutralny N, a brązowy, czarny lub szary jako przewody fazowe. W starszych mieszkaniach spotykam jednak zamienione kolory, stare izolacje i przeróbki wykonane bez konsekwencji, więc sam kolor traktuję jako wskazówkę, nie dowód.
| Przewód | Zwykle oznacza | Jak go traktować |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Łączę go z zaciskiem ochronnym lampy albo z metalową obudową, jeśli producent to przewidział |
| Niebieski | N, czyli przewód neutralny | Jest wspólnym powrotem dla opraw i nie powinien być używany jako faza |
| Brązowy, czarny, szary | L, czyli przewód fazowy | To zwykle przewód sterowany z wyłącznika, który zasila lampę |

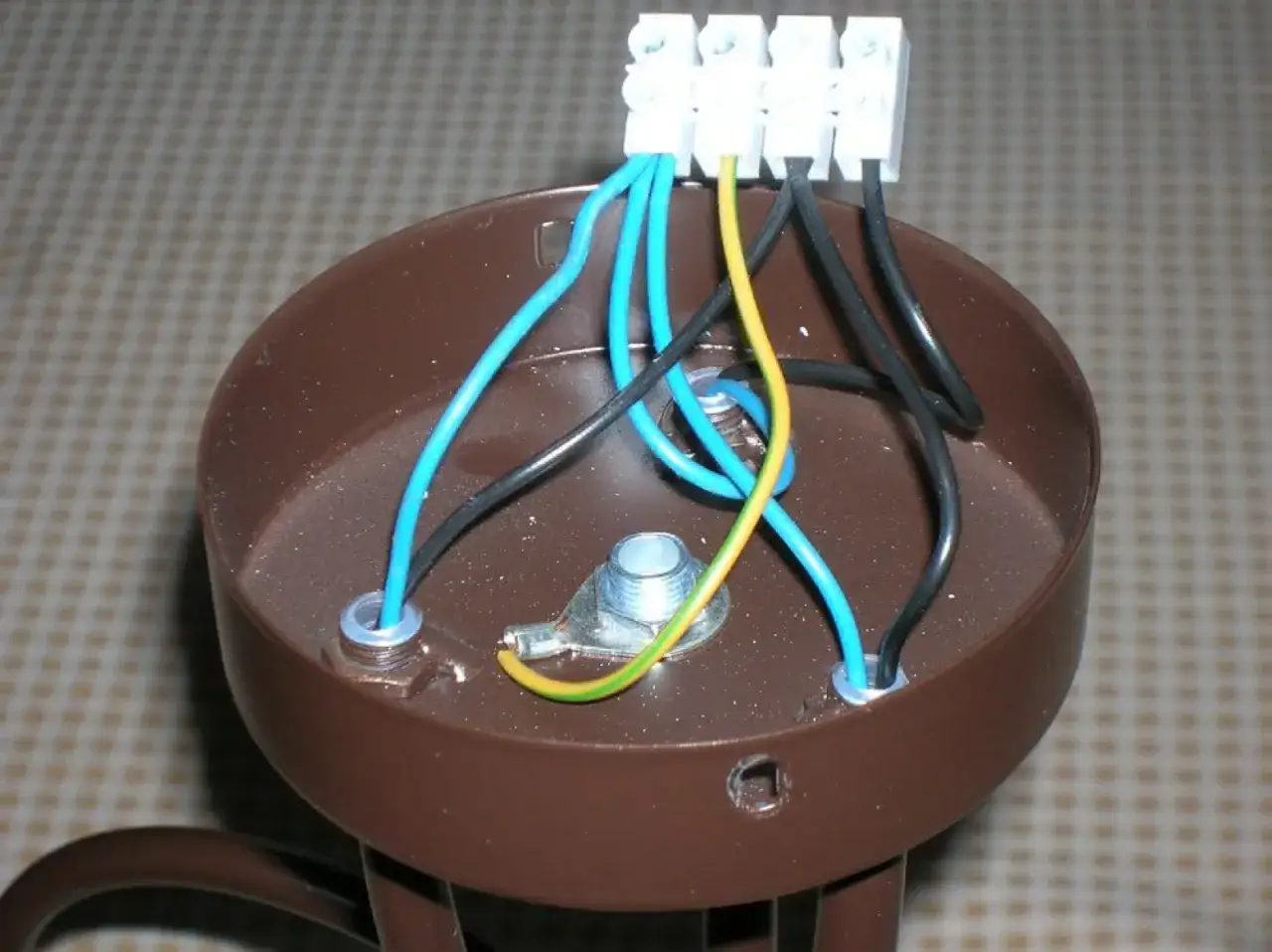

W samym żyrandolu sytuacja jest trochę prostsza: trzy oprawki najczęściej są połączone równolegle, czyli każda dostaje to samo napięcie z jednego toru fazowego i jednego neutralnego. To ważne, bo przy takim układzie nie dzielisz żarówek szeregowo, tylko prowadzisz wspólny neutralny oraz odpowiednio podaną fazę do całego zestawu. Na kostce szukam oznaczeń L, N i PE. Jeśli producent przewidział zaciski L1 lub L2, sprawdzam schemat dołączony do lampy, a nie zgaduję po kolorach. Kiedy żyły są już opisane, można przejść do właściwego podłączenia.
Jak połączyć lampę z trzema punktami świetlnymi krok po kroku
Poniższy wariant zakłada najprostszy układ, czyli jeden klawisz i jedno wspólne włączenie wszystkich trzech źródeł światła. Jeśli instalacja ma dwa klawisze, zostawiam to na następną sekcję; tutaj opisuję standard, który sprawdza się w większości mieszkań.
- Sprawdź oznaczenia na lampie. Jeśli na listwie są zaciski L, N i PE, trzymaj się ich, a nie intuicji.
- Przygotuj końcówki przewodów. Zdejmij około 8-10 mm izolacji. Jeśli przewody są linkowe, załóż tulejki kablowe, żeby zacisk trzymał pewnie.
- Połącz ochronny. Żółto-zielony przewód z sufitu podłącz do zacisku PE lampy albo do metalowej obudowy, jeśli producent tak przewidział. Jeśli oprawa ma symbol podwójnego kwadratu i nie ma zacisku ochronnego, nie wymuszaj uziemienia na siłę.
- Połącz neutralny. N z sufitu łączysz z N lampy. To wspólny powrót dla wszystkich trzech oprawek.
- Połącz fazę. Przewód fazowy z wyłącznika podłączasz do L. W takim układzie wszystkie trzy żarówki dostaną zasilanie jednocześnie.
- Ułóż przewody i zamknij osłonę. Nic nie może być ściśnięte, przetarte ani wystawać poza zaciski. Dopiero wtedy zakładasz maskownicę i włączasz zasilanie.
Warto zapamiętać jedną rzecz: trzy żarówki w takim żyrandolu łączy się równolegle, nie szeregowo. W praktyce oznacza to pełne napięcie na każdej oprawce i normalną pracę całej lampy. Jeśli producent przewidział wewnętrzny mostek albo fabrycznie połączone oprawki, nie rozbieram tego bez potrzeby, tylko korzystam ze schematu z instrukcji. Jeżeli w suficie masz dodatkowy powrót z łącznika, układ można rozbudować o osobne grupy światła.
Gdy masz łącznik świecznikowy, trzy żarówki można podzielić na grupy
Łącznik świecznikowy, czyli podwójny klawisz, daje możliwość sterowania dwiema grupami opraw. W żyrandolu z trzema punktami światła najczęściej robię układ 2+1: dwie żarówki na jednym klawiszu i jedna na drugim. To bardzo praktyczne rozwiązanie, bo pozwala szybko zmieniać ilość światła bez instalowania osobnych lamp.| Układ w suficie | Co to zwykle oznacza | Jak postępuję |
|---|---|---|
| 2 żyły | Faza i neutralny, czasem bez PE w starszym mieszkaniu | Wszystkie punkty świecą razem |
| 3 żyły | Faza, neutralny i ochronny | Standardowy montaż jednej grupy |
| 4 żyły | Dwa powroty z łącznika świecznikowego, neutralny i ochronny | Dzielę oprawki na 2+1 |
Jeśli lampa nie ma dwóch niezależnych wejść fazowych, nie wymuszam podziału na siłę. Wtedy albo pracuje jako jedna grupa, albo zostawiam rozdzielenie elektrykowi, który sprawdzi schemat i dobierze odpowiednie złącza. Ważniejsze jest działanie bezpieczne niż sztuczne kombinowanie z mostkami. Kiedy wiem już, jaki układ mam w suficie, łatwiej wyłapać błędy, które najczęściej wychodzą dopiero po pierwszym włączeniu.
Najczęstsze błędy, które wychodzą dopiero po włączeniu
Najwięcej problemów widzę wtedy, gdy ktoś liczy na kolor izolacji zamiast na pomiar albo dokręca zacisk „na wyczucie”. W lampach sufitowych takie skróty kończą się najczęściej migotaniem, brakiem jednego punktu światła albo wybijaniem zabezpieczenia.
- Pomieszanie L i N - lampa zwykle zadziała, ale instalacja nie jest wykonana tak, jak powinna.
- Luźny zacisk - po czasie pojawia się grzanie, trzaski albo przerywanie pracy.
- Użycie PE jako fazy - to błąd, którego nie warto nawet testować.
- Łączenie oprawek w szereg - daje złą pracę żarówek i często niestabilne świecenie.
- Brak tulejek na linkach - końcówka się rozgniata, a styk traci pewność.
- Ściśnięcie przewodów pod maskownicą - izolacja z czasem się przeciera i problem wraca.
Jeśli po pierwszym uruchomieniu jedna żarówka nie świeci, zaczynam od złączek i mostków, a dopiero potem sprawdzam samą oprawkę. Bardzo często to nie źródło światła jest winne, tylko połączenie, które wygląda dobrze, ale w środku ma słaby styk. Gdy ten etap jest czysty, zostaje już tylko sensowny test końcowy.
Co sprawdzić po montażu, żeby lampa nie wróciła do poprawki
Po włączeniu zasilania testuję każdy klawisz osobno, a jeśli instalacja na to pozwala, także oba razem. Szukam nie tylko światła, ale też sygnałów ostrzegawczych: lekkiego brzęczenia, nadmiernego nagrzewania, zapachu izolacji albo sytuacji, w której zabezpieczenie od razu wybija.
- sprawdź, czy wszystkie trzy źródła świecą równo,
- upewnij się, że maskownica nie kiwa się i nie dociska przewodów,
- zobacz, czy obudowa jest stabilna i nie obciąża kabli,
- zwróć uwagę, czy włącznik działa pewnie i bez trzasków,
- jeśli lampa jest ciężka, oceń, czy mocowanie w suficie naprawdę daje radę.
W dobrze wykonanym montażu najważniejsze są trzy rzeczy: odłączone zasilanie, poprawnie rozpoznane L, N i PE oraz równoległe połączenie trzech oprawek zgodnie ze schematem lampy. Jeśli kolory przewodów nie pasują do tego, co widzisz na listwie, w instalacji są aluminiowe żyły albo brakuje przewodu ochronnego przy metalowej obudowie, lepiej zatrzymać się wcześniej niż poprawiać błąd po fakcie.
