Podwójny łącznik schodowy - schemat i montaż krok po kroku

Jak działa układ dwóch obwodów schodowych

Najprościej ujmując, to dwa niezależne łączniki schodowe zamknięte w jednej obudowie. Jeden klawisz może sterować światłem nad biegiem schodów, a drugi podświetleniem stopni, dwiema lampami w korytarzu albo osobnymi strefami na jednej kondygnacji. Wbrew pozorom nie chodzi tu o „mocniejszy” włącznik, tylko o dwa osobne tory przełączania, które pracują równolegle, ale nie mieszają się ze sobą.

Ja patrzę na ten układ tak: jeśli jedna strefa ma działać niezależnie od drugiej, a oba miejsca sterowania mają pozostać te same, to właśnie taki osprzęt ma największy sens. Jeśli potrzebujesz tylko jednego światła obsługiwanego z dwóch punktów, zwykły łącznik schodowy w zupełności wystarczy. Podwójna wersja zaczyna mieć przewagę wtedy, gdy schody lub ciąg komunikacyjny są podzielone na dwie funkcjonalne części.

W praktyce oznacza to wygodę, ale też większą odpowiedzialność przy montażu. Im więcej obwodów, tym łatwiej o pomyłkę na zaciskach, dlatego zanim przejdę do podłączania, zawsze rozróżniam ten wariant od innych podobnych rozwiązań. To oszczędza czas i zmniejsza ryzyko przeróbek po pierwszym uruchomieniu.

Czym różni się od świecznikowego i zwykłego schodowego

Najwięcej nieporozumień bierze się stąd, że kilka nazw brzmi podobnie, ale oznacza zupełnie inne funkcje. Łącznik świecznikowy steruje dwoma obwodami z jednego miejsca, a schodowy pojedynczy jednym obwodem z dwóch miejsc. Podwójny schodowy łączy oba te światy: dwa obwody i dwa punkty sterowania.

To rozróżnienie jest ważne, bo źle dobrany osprzęt potrafi wywrócić cały projekt jeszcze przed montażem. Właśnie dlatego przed zakupem zawsze sprawdzam nie tylko liczbę klawiszy, ale też to, czy instalacja ma sterować jednym światłem, czy dwiema oddzielnymi strefami. Z tego wynika dobór przewodów i sam schemat połączeń.

Co trzeba przygotować przed montażem

Do takiej instalacji nie wystarczy sam łącznik. Potrzebujesz dwóch podwójnych łączników schodowych, przewodu o odpowiedniej liczbie żył między puszkami, puszek z zapasem miejsca oraz narzędzi do bezpiecznej pracy przy instalacji 230 V. W typowych osprzętach spotyka się dziś parametry rzędu 10AX/250V i IP20, a głębokość wbudowania mechanizmu bywa około 26 mm, więc przy gęsto upakowanych żyłach warto od razu sięgnąć po głębsze puszki.

• 2 podwójne łączniki schodowe dobrane do serii osprzętu, którą masz w domu.
• Przewód wielożyłowy między puszkami; w praktyce planuje się co najmniej 6 żył, z zapasem na porządną organizację połączeń.
• Puszki 60 mm, bo płytkie wersje szybko robią się zbyt ciasne.
• Próbnik lub tester napięcia, najlepiej taki, któremu ufasz bardziej niż „wydaje mi się, że jest wyłączone”.
• Śrubokręt izolowany, marker, taśma do oznaczeń i ewentualnie szczypce do ściągania izolacji.

Pod kątem kosztów sam osprzęt nie jest dziś ekstremalnie drogi. W praktyce za dwa łączniki z popularnych serii trzeba zwykle zapłacić około 60-100 zł za komplet, a pojedyncze modele na rynku potrafią kosztować mniej więcej 20-47 zł za sztukę w zależności od marki i wykończenia. Jeśli więc w budżecie pojawia się pokusa „byle działało”, ja raczej odradzam oszczędzanie na samych łącznikach, bo różnica w cenie bywa mniejsza niż koszt jednej niepotrzebnej poprawki.

Gdy osprzęt i przewody są już dobrane, można przejść do samego połączenia. Tu najważniejsze jest spokojne rozpoznanie żył, bo na tym etapie robi się więcej szkód niż przy skręcaniu śrubek.

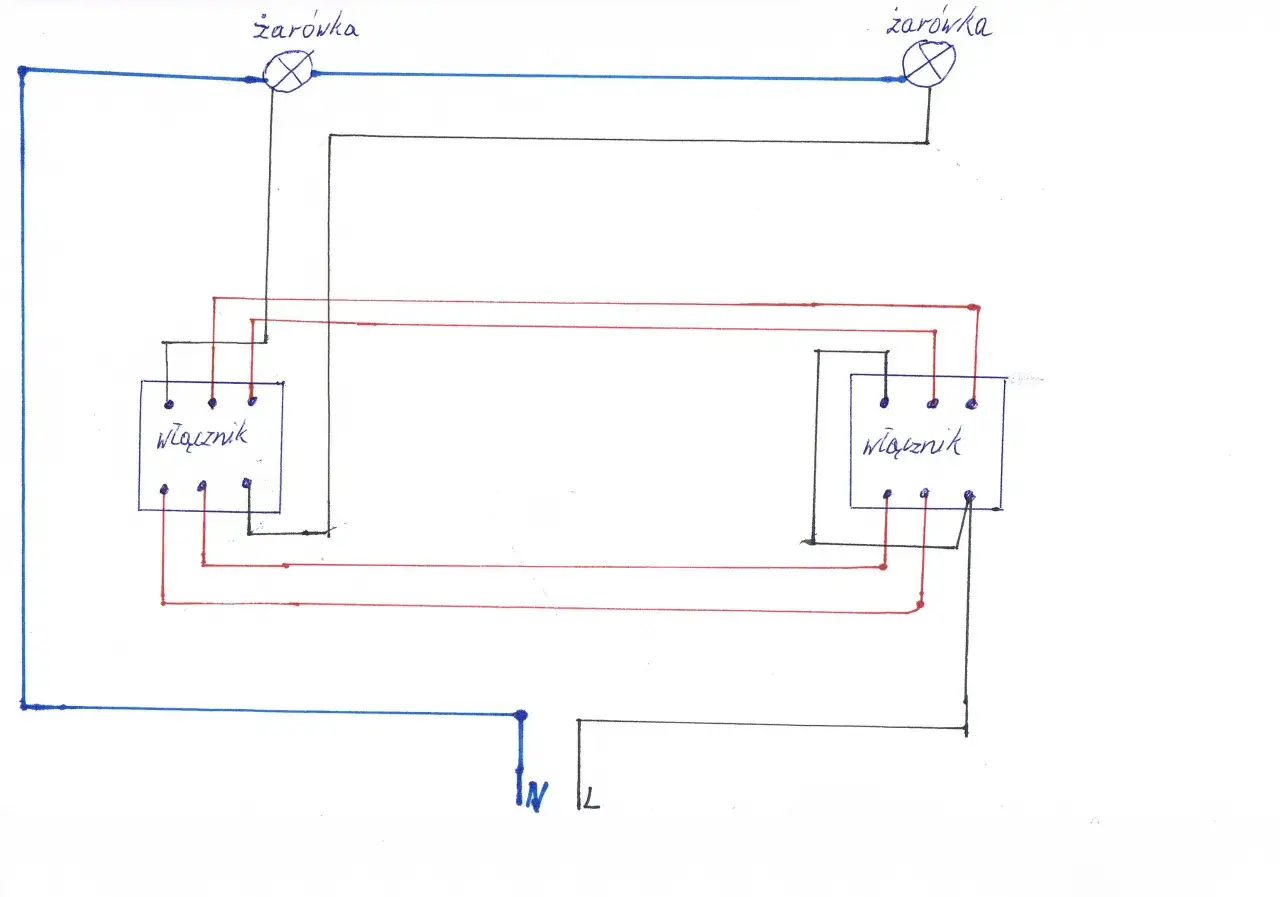

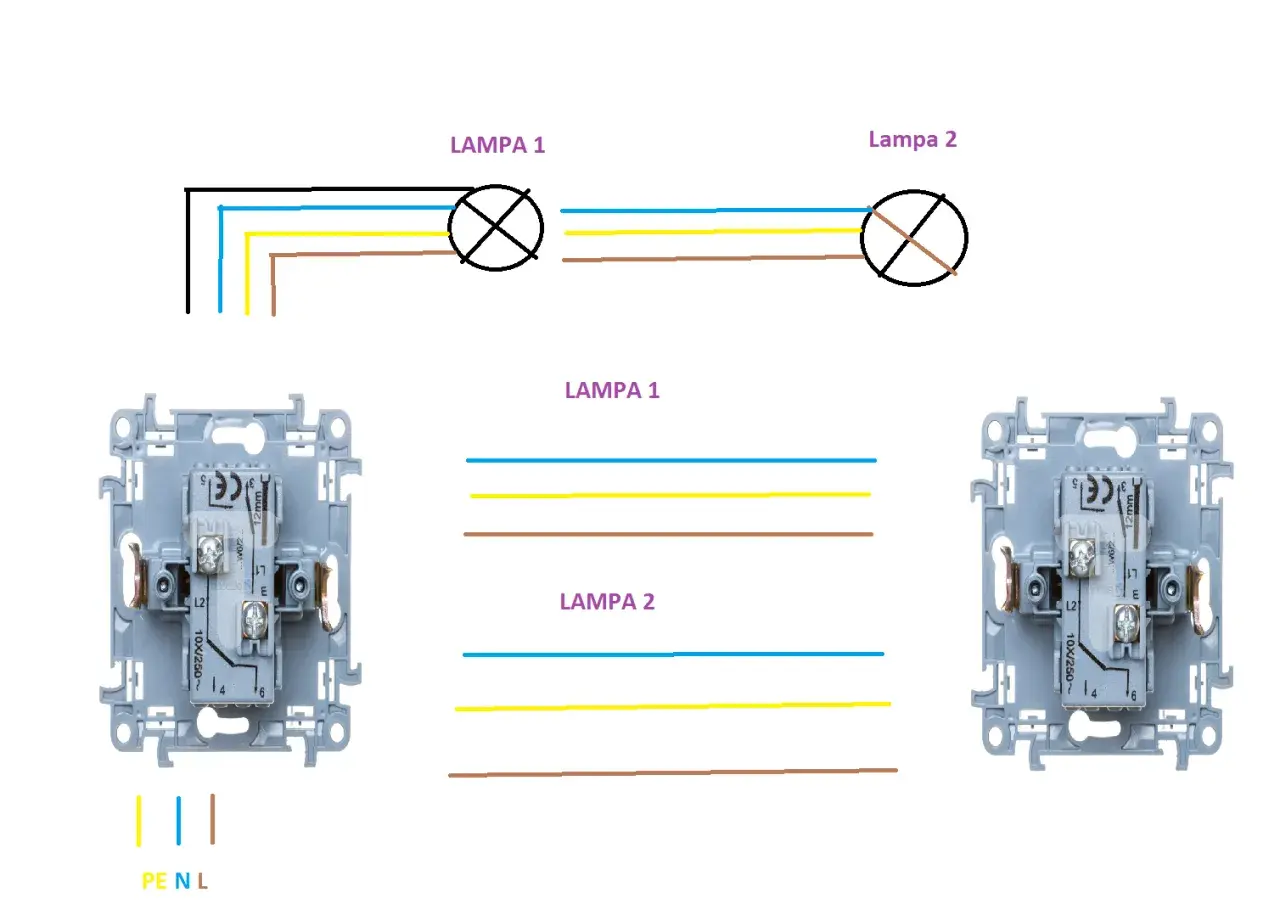

Jak podłączyć instalację krok po kroku

1. Oznacz wszystkie żyły przed demontażem starego osprzętu, nawet jeśli wydają się oczywiste.
2. Sprawdź, czy model łącznika ma wspólne zasilanie obu klawiszy, czy osobne zaciski dla każdego toru.
3. Podłącz przewód fazowy L do zacisku wspólnego pierwszego mechanizmu albo do mostka, jeśli tak przewiduje dany model.
4. Poprowadź przewody przełączające między pierwszym a drugim łącznikiem osobno dla każdego obwodu.
5. Z drugiego łącznika wyprowadź dwa niezależne tory do dwóch grup lamp.
6. Neutralny N i ochronny PE prowadź bezpośrednio do opraw, a nie przez łącznik.
7. Ułóż przewody tak, by nie były naprężone, i zamontuj mechanizm bez wciskania żył na siłę.
8. Po włączeniu zasilania sprawdź każdy klawisz z obu miejsc i przetestuj obie strefy osobno.

Jeśli układ zachowuje się odwrotnie niż powinien, najczęściej problem leży w parach przewodów przełączających, a nie w samej lampie. Warto też pamiętać, że na schematach producentów taki osprzęt bywa pokazywany jako dwa niezależne tory w jednej obudowie, więc jedna połówka może działać poprawnie, a druga nie, jeśli pomylisz tylko jeden przewód. To właśnie dlatego przy montażu nie spieszy się z dokręcaniem ramek, dopóki test nie przejdzie bez zastrzeżeń.

Najczęstsze błędy, które ujawniają się dopiero po testach

W praktyce najwięcej kłopotów nie robi sam łącznik, tylko drobiazgi wokół niego. Często widzę te same pomyłki: ktoś bierze świecznikowy zamiast schodowego, wciska zbyt wiele żył do płytkiej puszki albo podłącza neutralny tak, jakby miał iść przez łącznik. Efekt bywa pozornie drobny, ale później kończy się migotaniem lamp, grzaniem zacisków albo całkowitym brakiem logiki w działaniu klawiszy.

• Zamiana łącznika świecznikowego z podwójnym schodowym - z zewnątrz wygląda podobnie, ale funkcja jest inna.
• Zbyt mała puszka - szczególnie przy grubszym przewodzie i większej liczbie żył.
• Brak ciągłości PE - nie dotyczy samego osprzętu, ale bezpieczeństwa całej oprawy.
• Prowadzenie N przez łącznik - to jeden z błędów, które od razu zdradzają brak uporządkowania instalacji.
• Wersja z podświetleniem przy LED-ach - czasem powoduje delikatne żarzenie się lampy po wyłączeniu.
• Nieczytelne oznaczenie żył - przy kolejnym serwisie wygląda to jak przypadkowy zestaw przewodów.

Jeżeli po testach jedna strefa działa, a druga nie, nie rozbieram wszystkiego od razu. Najpierw sprawdzam połączenia jednego toru, potem drugiego, bo przy układzie podwójnym problem bardzo często dotyczy tylko jednej pary przewodów. To oszczędza czas i ułatwia diagnozę bez niepotrzebnego zamieszania.

Kiedy klasyczny układ schodowy przegrywa z automatyką albo smart sterowaniem

Klasyczny układ jest najlepszy wtedy, gdy masz odpowiednie okablowanie i chcesz rozwiązania proste, przewidywalne oraz tanie w serwisie. Jeśli jednak w starej instalacji brakuje żył albo nie chcesz kuć ścian, lepszy może być przekaźnik bistabilny, automat schodowy albo moduł smart. W takich sytuacjach cena osprzętu rośnie, ale czasem i tak wychodzi taniej niż rozbiórka połowy trasy kablowej.

Jeśli mam być praktyczny, to klasyczny osprzęt wygrywa prostotą, a smart wygrywa elastycznością. Przy zwykłych schodach najczęściej nie potrzebujesz jednak żadnej „inteligencji” ponad to, że światło ma po prostu zapalać się i gasnąć z dwóch miejsc bez myślenia o aplikacji. Dlatego w większości domów nadal stawiam na klasyczny układ, o ile instalacja na to pozwala.

Co sprawdzić przed zamknięciem puszek i oddaniem instalacji

• Oba klawisze sterują właściwymi grupami lamp.
• Światło reaguje poprawnie z obu punktów sterowania.
• Po kilku minutach pracy zaciski nie są wyraźnie ciepłe.
• Przewody nie są przyciśnięte przez mechanizm ani ramkę.
• Oprawy LED nie żarzą się po wyłączeniu i nie migoczą w spoczynku.
• Oznaczenia obwodów w rozdzielni zgadzają się z rzeczywistym podziałem stref.

Ja przed zamknięciem puszek zawsze robię jeszcze jeden test po krótkiej przerwie, bo luźny styk potrafi ujawnić się dopiero wtedy, gdy instalacja chwilę popracuje. Jeśli wszystko działa logicznie i nic się nie grzeje, dopiero wtedy uznaję montaż za zakończony. Przy takim układzie cierpliwość oszczędza więcej niż jakikolwiek „szybki patent”.
