Ten układ pozwala sterować dwiema oprawami osobno z jednego miejsca, bez dokładania drugiego łącznika i bez przebudowy całego obwodu. W praktyce sprowadza się do poprawnego rozdzielenia fazy na dwa niezależne tory, a reszty przewodów nie wolno traktować tak samo. To właśnie ten wariant wyjaśnia podłączenie dwóch lamp na podwójny włącznik w sposób, który da się potem bezpiecznie odtworzyć w realnej instalacji.
Najpierw sprawdź układ przewodów, osprzęt i obciążenie
- Łącznik świecznikowy rozdziela jedną fazę na dwa niezależne wyjścia, dzięki czemu każda lampa może działać osobno.
- W klasycznym układzie faza trafia na zacisk wspólny, a dwa przewody powrotne idą do lamp.
- Neutralny i ochronny prowadzi się bezpośrednio do opraw, a nie przez klawisz.
- W domowych instalacjach często spotyka się przewód 3x1,5 mm² Cu i osprzęt 10 AX / 250 V.
- Przy LED-ach liczy się nie tylko moc w watach, ale też jakość osprzętu i prąd rozruchowy.
- Jeśli w puszce nie ma właściwej liczby żył, lepiej zmienić koncepcję niż improwizować.
Jak działa łącznik świecznikowy i kiedy naprawdę ma sens
W Polsce taki osprzęt najczęściej nazywa się łącznikiem świecznikowym. To zwykły podwójny łącznik, który ma jeden tor zasilający i dwa niezależne wyjścia. Dzięki temu jednym klawiszem włączasz jedną lampę, a drugim drugą, albo obie naraz, jeśli chcesz pełne światło w pomieszczeniu.
Ja stosuję ten układ przede wszystkim tam, gdzie jedna strefa ma dwa źródła światła: np. plafon nad częścią wypoczynkową i lampę nad stołem, dwa kinkiety przy lustrze albo dwa obwody w salonie. To rozwiązanie jest proste, tanie i mało awaryjne, bo nie wymaga elektroniki ani konfiguracji aplikacji. Dobrze sprawdza się też wtedy, gdy użytkownik chce po prostu rozdzielić oświetlenie na strefy, ale nie potrzebuje scen świetlnych ani sterowania z telefonu.
Warto jednak rozróżnić sytuacje. Jeśli dwie lampy mają świecić zawsze razem, wystarczy pojedynczy łącznik. Jeśli mają działać z kilku miejsc, potrzebny będzie układ schodowy albo krzyżowy. A jeśli chcesz sterować nimi zdalnie, sens zaczyna mieć moduł inteligentny. Zanim więc w ogóle sięgniesz po przewody, trzeba ustalić, czy ten wariant jest naprawdę najlepszy dla danej instalacji.
Kiedy układ ma już sens, przechodzę do przygotowania materiałów, bo tu najłatwiej popełnić kosztowny błąd.
Co przygotować przed montażem
Ja do takiej pracy nie biorę tylko samego włącznika. Potrzebuję też miernika, złączek, narzędzia do zdejmowania izolacji i pewności, że przewody są właściwie opisane. W praktyce najczęściej spotyka się przewód miedziany 3x1,5 mm² w obwodach oświetleniowych, a sam osprzęt powinien mieć parametry zgodne z obciążeniem. Popularny i bezpieczny wybór to modele 10 AX / 250 V, bo lepiej znoszą przełączanie niż słabsze, przypadkowo dobrane elementy.
Nie opieram się wyłącznie na kolorach żył. W nowych instalacjach brązowy zwykle oznacza fazę, niebieski neutralny, a żółto-zielony ochronny, ale w starszych układach bywają odstępstwa. Dlatego przed rozłączeniem przewodów zawsze sprawdzam je dwubiegunowym próbnikiem napięcia, a dopiero potem robię zdjęcie układu i oznaczam żyły. To oszczędza sporo czasu przy składaniu wszystkiego z powrotem.
Przydaje się też kilka drobiazgów, które często są pomijane:
- złączki instalacyjne dobrane do przekroju przewodów,
- taśma lub marker do oznaczenia przewodu fazowego,
- krótki zapas przewodu, jeśli trzeba poprawić prowadzenie żył,
- śrubokręt izolowany, najlepiej dopasowany do zacisków osprzętu.
Gdy wszystko leży na stole, schemat staje się prosty.

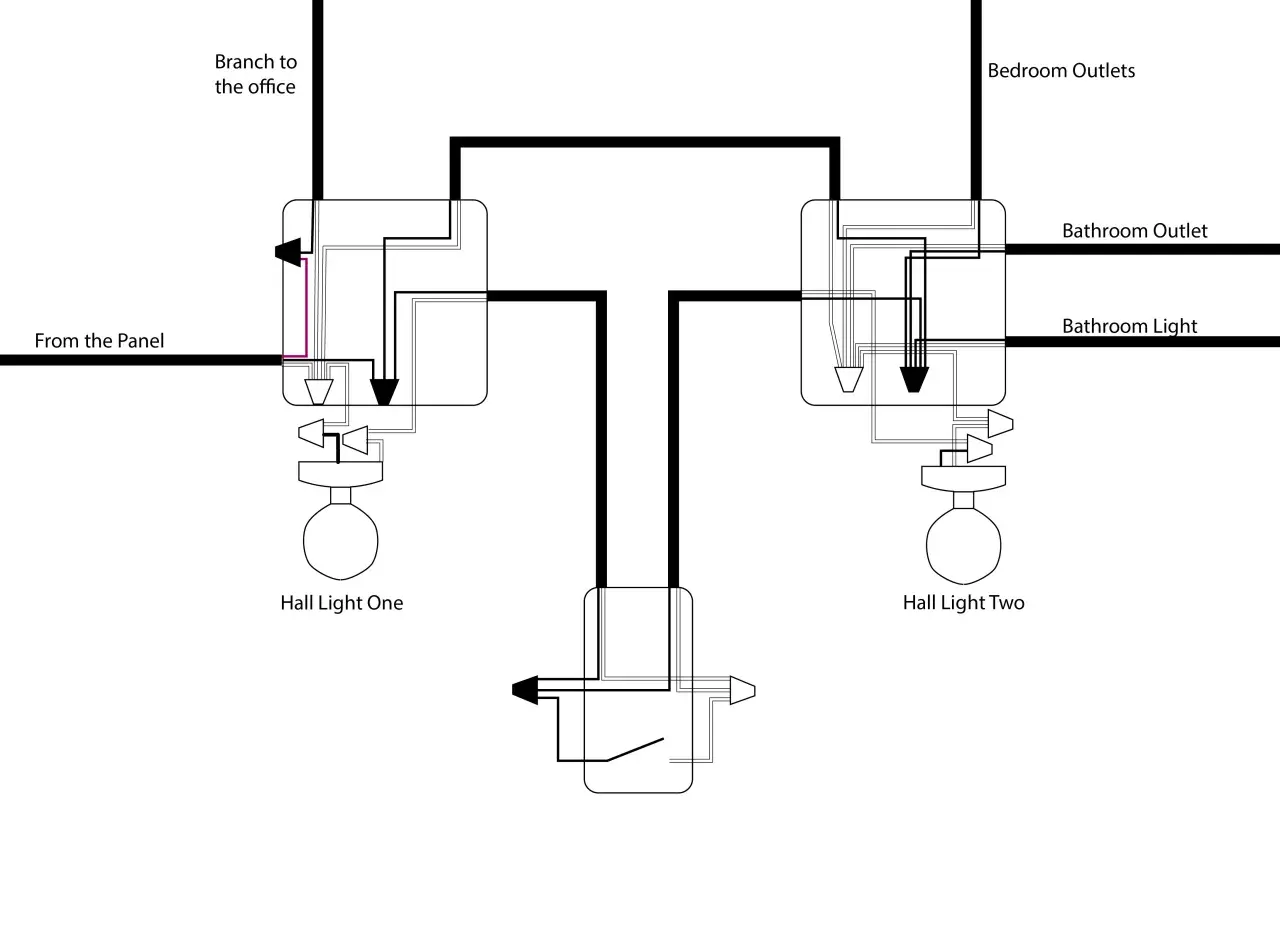

Jak wygląda poprawny schemat połączeń
Najważniejsza zasada jest prosta: łącznik rozłącza i podaje fazę, a nie neutralny. Na zacisk wspólny trafia przewód zasilający L, a z dwóch wyjść wychodzą dwa osobne przewody do lamp. Neutralny N nie przechodzi przez klawisz, tylko jest łączony bezpośrednio z obiema oprawami. Przewód ochronny PE również idzie do opraw, jeśli mają taki zacisk lub metalowe elementy wymagające uziemienia.
| Element | Gdzie go łączę | Na co zwracam uwagę |
|---|---|---|
| Faza L | Zacisk wspólny łącznika | To jedyne wejście zasilania dla podwójnego osprzętu |
| Wyjście 1 | Przewód do pierwszej lampy | Odpowiada za pierwszy klawisz |
| Wyjście 2 | Przewód do drugiej lampy | Odpowiada za drugi klawisz |
| Neutralny N | Bezpośrednio do obu opraw | Łączony równolegle, poza łącznikiem |
| PE | Do opraw i metalowych elementów | Nie wolno go traktować jak przewodu roboczego |
Jeśli w łączniku widzisz oznaczenia L, COM, 1 i 2, trzymaj się ich, a nie własnych domysłów. Zdarza się też, że klawisze można zamieniać miejscami bez wpływu na działanie instalacji, więc jeśli zależy Ci na konkretnym układzie typu „góra = lampa główna”, ustaw to już na etapie podłączenia. W przypadku LED-ów zwracam też uwagę na prąd rozruchowy, bo to on, a nie sama moc, częściej zużywa styki szybciej niż powinien.
Dopiero po takim rozrysowaniu można przejść do montażu w puszce.
Podłącz wszystko krok po kroku bez zgadywania
Ja zawsze zaczynam od odłączenia zasilania na odpowiednim zabezpieczeniu w rozdzielnicy i sprawdzenia braku napięcia. To nie jest formalność. Przy 230 V jeden błąd wystarczy, żeby zamienić prosty montaż w ryzykowną robotę. Dopiero potem otwieram puszkę i przygotowuję przewody.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia próbnikiem dwubiegunowym.
- Odsłoń mechanizm i zidentyfikuj przewód zasilający, dwa powroty do lamp, neutralny oraz PE.
- Przygotuj końcówki żył zgodnie z instrukcją osprzętu, zwykle po około 10 mm odizolowania.
- Podłącz przewód fazowy do zacisku wspólnego łącznika.
- Podłącz dwa przewody wyjściowe do zacisków sterujących pierwszą i drugą lampą.
- Połącz neutralne przewody opraw w osobnej złączce, nie w łączniku.
- Połącz przewody ochronne PE i doprowadź je do opraw, jeśli tego wymagają.
- Ułóż żyły tak, by nie były ściśnięte przez mechanizm, i zamknij puszkę.
- Włącz zasilanie i sprawdź każdą lampę osobno oraz obie razem.
W praktyce to właśnie etap porządkowania żył decyduje, czy montaż będzie trwały. Jeśli przewody są zbyt krótkie, zaciski są napięte albo mechanizm wciska izolację, instalacja może potem pracować niestabilnie. W nowoczesnych oprawach LED szczególnie pilnuję też solidnego dociśnięcia złączek, bo luźny styk potrafi powodować migotanie albo charakterystyczne brzęczenie.
Jeśli po tej kolejności coś nadal nie działa, zwykle winny jest jeden z kilku typowych błędów.
Najczęstsze błędy, które psują taki montaż
Największy problem widzę wtedy, gdy ktoś traktuje wszystkie przewody jak jednakowe. W instalacji oświetleniowej to prosta droga do kłopotów. Jeden przewód ma zasilać, dwa mają wracać z lamp, a neutralny ma pozostać poza łącznikiem. Kiedy te role się mieszają, instalacja przestaje być czytelna i bezpieczna.
| Błąd | Skutek | Jak go uniknąć |
|---|---|---|
| Podłączenie neutralnego do łącznika | Układ działa nieprawidłowo i staje się niebezpieczny | Sprawdź, czy włącznik rozłącza wyłącznie fazę |
| Brak przewodu wspólnego na zacisku L/COM | Jedna lub obie lampy nie reagują | Ustal, który przewód jest zasilający, zanim coś podepniesz |
| Zamiana powrotów do lamp | Klawisze sterują odwrotnymi oprawami niż planowano | Oznacz przewody przed montażem |
| Luźne złączki albo niedokręcone zaciski | Migotanie, grzanie się połączeń, czasem przerwy w świeceniu | Sprawdź docisk i ułożenie żył po zamknięciu puszki |
| Dobór zbyt słabego osprzętu | Szybsze zużycie styków, szczególnie przy LED | Wybieraj osprzęt o odpowiednim parametrze pracy, najlepiej 10 AX |
Jest jeszcze jeden częsty problem: ktoś chce „na siłę” wykorzystać istniejące żyły, mimo że w puszce nie ma właściwej liczby przewodów. Tego nie polecam. Jeśli zasilanie i powroty nie są przygotowane pod taki układ, lepiej zmienić sposób sterowania niż mostkować instalację przypadkowymi obejściami. Gdy instalacja jest nietypowa, czasem lepszy będzie inny wariant sterowania niż walka z ograniczeniami przewodów.
Kiedy lepszy będzie inny sposób sterowania
Nie każda instalacja musi kończyć się na podwójnym łączniku. Czasem jest to po prostu najprostsze rozwiązanie, ale nie zawsze najlepsze. Jeśli dwie lampy są na osobnych obwodach, jeśli chcesz sterować nimi z kilku miejsc albo jeśli planujesz automatykę domową, trzeba spojrzeć szerzej. Tu właśnie najczęściej wygrywa nie „tańsze”, tylko bardziej dopasowane rozwiązanie.
| Rozwiązanie | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Łącznik świecznikowy | Dwie lampy z jednego miejsca, prosty montaż | Wymaga odpowiedniego prowadzenia przewodów |
| Dwa osobne łączniki | Gdy instalacja już jest rozdzielona albo chcesz więcej miejsca w osprzęcie | Zajmuje więcej miejsca w puszce lub na ścianie |
| Moduł smart lub podwójny przekaźnik | Gdy chcesz sterowanie aplikacją, scenami lub integrację z automatyką | Wyższy koszt i częściej potrzebny przewód neutralny w puszce |
Ja traktuję taki wybór bardzo praktycznie. Jeśli celem jest po prostu wygodne włączanie dwóch lamp, klasyczny podwójny łącznik jest najbardziej przewidywalny. Jeśli jednak instalacja ma być bardziej elastyczna, warto już na etapie montażu przewidzieć możliwość rozbudowy. To oszczędza późniejszego kucia i niepotrzebnych przeróbek.
Na koniec warto zrobić krótki test po zamknięciu puszki, zanim uznasz pracę za zakończoną.
Po zamknięciu puszki sprawdź jeszcze trzy rzeczy
Po uruchomieniu instalacji nie ograniczam się do zwykłego „działa albo nie działa”. Patrzę na trzy proste rzeczy: czy każdy klawisz steruje właściwą lampą, czy łącznik pracuje lekko i pewnie, oraz czy oprawy nie migoczą po kilku minutach świecenia. To właśnie te objawy najczęściej pokazują, że coś jest niedociśnięte albo źle dobrane.
- Sprawdź działanie obu klawiszy osobno i razem.
- Dotknij obudowy po kilkunastu minutach pracy i zobacz, czy nic się nienaturalnie nie grzeje.
- Posłuchaj, czy z opraw nie dobiega brzęczenie albo cykanie.
Jeśli wszystko działa spokojnie, instalacja jest uporządkowana i parametry osprzętu są dobrane sensownie, taki układ posłuży długo bez większej obsługi. A jeśli którykolwiek z testów budzi wątpliwość, nie warto domykać tematu „na oko” - przy oświetleniu 230 V lepiej zatrzymać się na chwilę i poprawić połączenia, niż wracać do tej samej puszki po awarii.
