Wybór kabla do lampy sufitowej – bezpieczeństwo i funkcjonalność przede wszystkim
- Standardowy przewód do lampy sufitowej to YDYp 3x1,5 mm².
- Oznaczenia kabli (np. YDYp, 3x1,5) informują o ich konstrukcji i przeznaczeniu.
- Żyły kabla mają określone kolory i funkcje: fazowy (L), neutralny (N) i ochronny (PE).
- Kable 4- i 5-żyłowe są niezbędne do sterowania wieloma sekcjami oświetlenia lub podwójnymi włącznikami.
- Przekrój 1,5 mm² jest wystarczający do oświetlenia, 2,5 mm² do gniazdek.
- Bezpieczeństwo jest priorytetem – zawsze wyłącz zasilanie i sprawdź jego brak przed pracami.
Wybór kabla do lampy sufitowej – dlaczego to ważniejsze, niż myślisz?
Właściwy wybór kabla do lampy sufitowej to podstawa nie tylko estetyki, ale przede wszystkim bezpieczeństwa i prawidłowego funkcjonowania całej instalacji oświetleniowej. To decyzja, która ma długofalowe konsekwencje dla komfortu i bezpieczeństwa domowników. Ignorowanie tych kwestii może prowadzić do poważnych problemów, dlatego warto poświęcić chwilę na zrozumienie podstaw.
Jeden zły wybór, a ryzykujesz bezpieczeństwem: Co musisz wiedzieć na start
Niewłaściwy dobór kabla to prosta droga do zagrożeń. Przewód o zbyt małym przekroju, narażony na przeciążenie, może się przegrzewać, co w skrajnych przypadkach prowadzi do stopienia izolacji, zwarcia, a nawet pożaru. Ryzykujesz także porażeniem prądem, jeśli instalacja nie jest odpowiednio uziemiona lub przewody są uszkodzone. Choć wymiana lampy wydaje się prostym zadaniem DIY, wymaga podstawowej wiedzy o elektryce i świadomości potencjalnych zagrożeń. Zawsze pamiętaj, że w przypadku jakichkolwiek wątpliwości lub braku pewności co do swoich umiejętności, należy skorzystać z pomocy elektryka z uprawnieniami. Bezpieczeństwo jest tutaj absolutnym priorytetem.
Instalacja oświetleniowa a instalacja gniazdek – kluczowe różnice w okablowaniu
W domowej instalacji elektrycznej obwody oświetleniowe i obwody gniazdek mają różne wymagania co do przekroju przewodów. Wynika to bezpośrednio z różnej mocy podłączanych urządzeń. Do gniazdek często podłączamy sprzęty o dużej mocy, takie jak pralki, odkurzacze czy czajniki elektryczne, które generują znaczne obciążenie. Natomiast lampy, zwłaszcza te z oświetleniem LED, pobierają znacznie mniej prądu. Dlatego też, jak dowiesz się za chwilę, oświetlenie zazwyczaj wymaga mniejszego przekroju przewodów niż gniazdka, co ma swoje uzasadnienie zarówno techniczne, jak i ekonomiczne.
Złoty standard w polskich domach: Jaki kabel jest najczęstszym wyborem do lamp?
Kiedy stoisz przed wyborem kabla do nowej lampy sufitowej, z pewnością zauważysz mnogość dostępnych opcji. Jednak w polskich domach, w nowoczesnych instalacjach, jeden typ przewodu wyraźnie dominuje jako standard. Poznajmy go bliżej i zrozumiejmy, dlaczego jest tak często rekomendowany.
Przewód YDYp 3x1, 5 mm²: Dlaczego właśnie ten jest rekomendowany przez elektryków?
Do montażu standardowej lampy sufitowej w nowoczesnych instalacjach elektrycznych w Polsce najczęściej stosuje się przewód o oznaczeniu YDYp 3x1,5 mm². Jest to absolutny standard i rekomendowany wybór przez większość elektryków. Dlaczego? Przede wszystkim ze względu na jego konstrukcję i parametry, które idealnie odpowiadają wymaganiom obwodów oświetleniowych. Przewód ten zapewnia odpowiednie bezpieczeństwo, wytrzymałość mechaniczną i elektryczną, a także jest zgodny z obowiązującymi normami. Jego przekrój 1,5 mm² jest w pełni wystarczający do zasilania lamp, nawet tych o większej mocy, bez ryzyka przegrzewania się.
Tajemnicze oznaczenia na kablu – jak rozszyfrować YDYp, 3x1, 5 i inne symbole?
Oznaczenia na kablach elektrycznych mogą wydawać się skomplikowane, ale w rzeczywistości są bardzo informacyjne. Rozszyfrowanie symbolu YDYp 3x1,5 mm² pozwoli Ci zrozumieć, co dokładnie kupujesz:
-
YDYp: To skrót, który opisuje konstrukcję przewodu.
- Y: Oznacza, że izolacja żył wykonana jest z polwinitu (PVC).
- D: Wskazuje, że żyły są miedziane jednodrutowe, czyli typu "drut".
- Y: Kolejne "Y" informuje, że powłoka zewnętrzna przewodu również jest z polwinitu.
- p: Oznacza, że przewód ma płaską konstrukcję. Istnieje też wersja okrągła, oznaczana jako YDY.
- 3x: Ta część informuje o liczbie żył w kablu. W tym przypadku są to trzy żyły.
- 1,5 mm²: To kluczowa informacja o przekroju każdej z żył, wyrażona w milimetrach kwadratowych. Oznacza to, że każda z trzech żył ma przekrój 1,5 mm².
Rozumiejąc te oznaczenia, możesz świadomie wybrać odpowiedni przewód do swoich potrzeb, jak zresztą podkreślają eksperci z Meble.pl, zwracając uwagę na znaczenie prawidłowego doboru okablowania dla bezpieczeństwa instalacji.

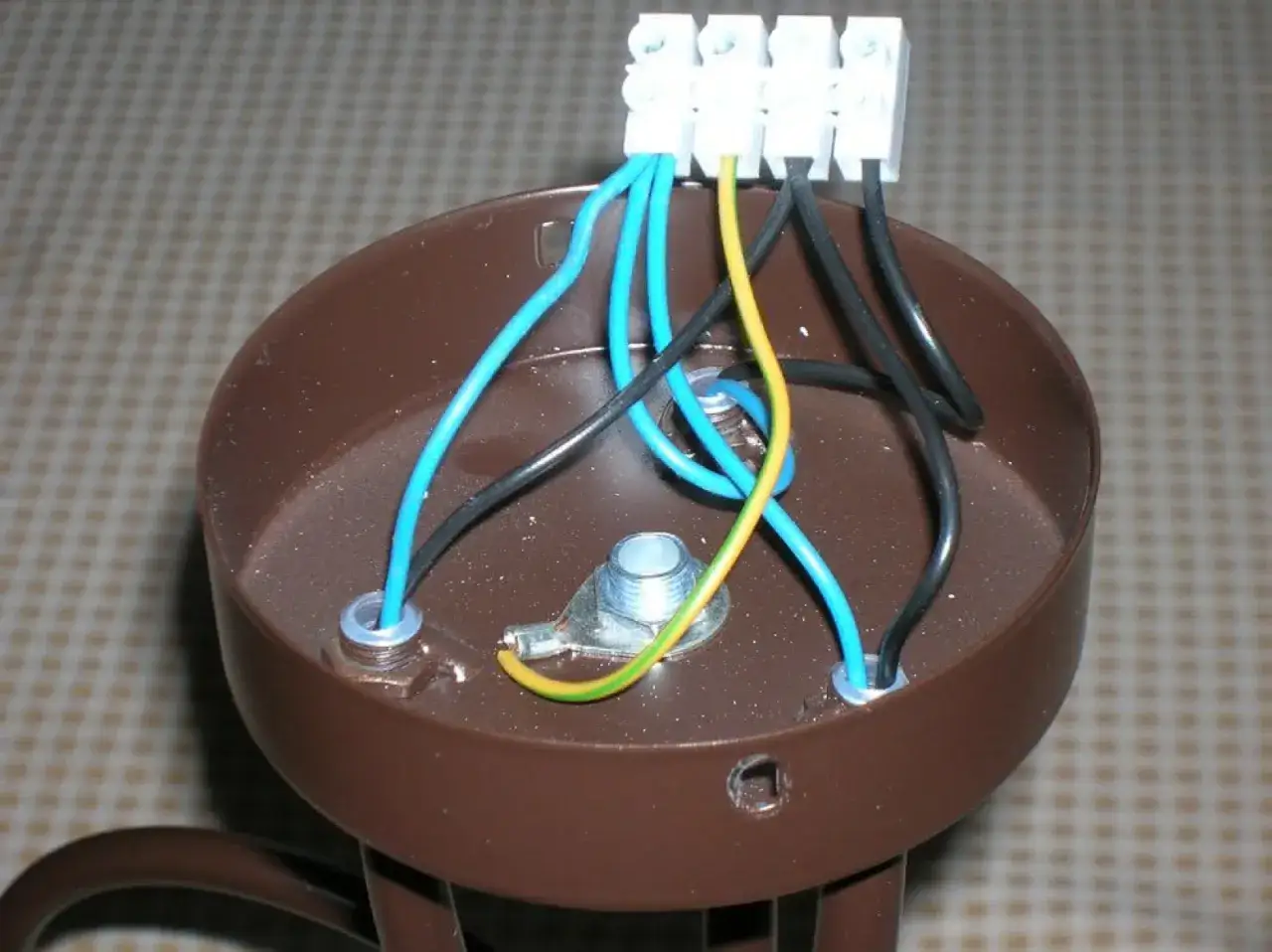

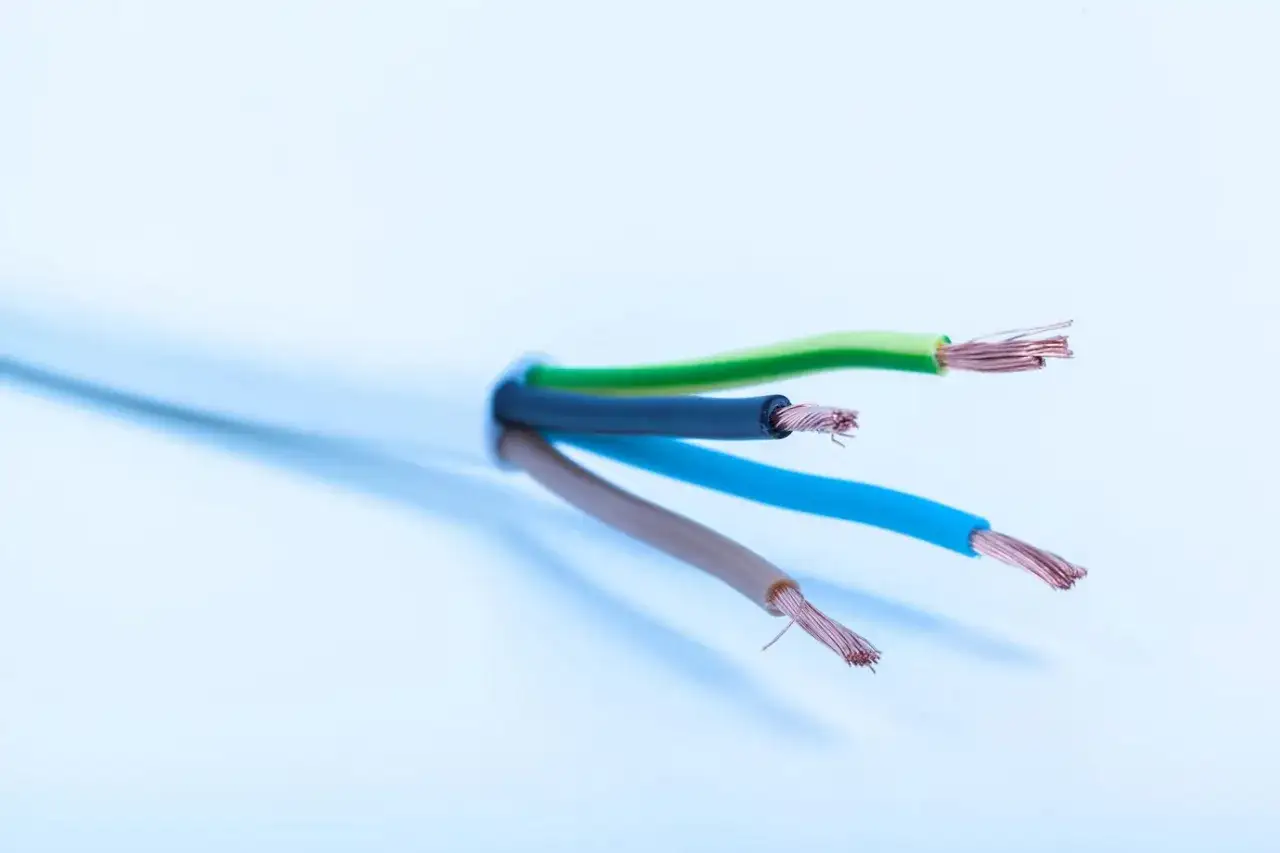

Trzy żyły to podstawa: Poznaj rolę i kolory kabli w swojej ścianie
Standardowa instalacja elektryczna w domu opiera się na trzech głównych żyłach, z których każda pełni specyficzną i niezastąpioną rolę. Rozpoznawanie ich po kolorach to podstawowa wiedza, która jest kluczowa dla bezpiecznego podłączenia każdej lampy.
Kabel brązowy lub czarny (L): Gdzie "płynie prąd"?
Przewód fazowy, oznaczany literą L (od ang. Line), to ten, którym prąd elektryczny jest doprowadzany do urządzenia. W nowoczesnych instalacjach najczęściej spotkasz go w kolorze brązowym lub czarnym. To właśnie w nim "płynie prąd", czyli znajduje się napięcie fazowe względem ziemi. Jest to żyła, z którą należy obchodzić się z największą ostrożnością, ponieważ to ona jest źródłem potencjalnego porażenia.
Kabel niebieski (N): Do czego służy przewód neutralny?
Przewód neutralny, oznaczany literą N (od ang. Neutral), zawsze ma kolor niebieski. Jego głównym zadaniem jest zamknięcie obwodu elektrycznego i odprowadzenie prądu z powrotem do źródła zasilania. W prawidłowo działającej instalacji, przewód neutralny powinien mieć potencjał zbliżony do zera, czyli być "bezpieczny" w dotyku, jednak zawsze należy traktować go z ostrożnością, ponieważ w przypadku awarii może pojawić się na nim napięcie.Kabel żółto-zielony (PE): Twój najważniejszy strażnik bezpieczeństwa
Przewód ochronny, oznaczany literą PE (od ang. Protective Earth), jest bez wątpienia Twoim najważniejszym strażnikiem bezpieczeństwa. Zawsze ma charakterystyczny kolor żółto-zielony. Jego rolą jest ochrona przed porażeniem prądem w przypadku awarii urządzenia, np. przebicia izolacji i pojawienia się napięcia na metalowej obudowie lampy. Przewód PE odprowadza ten prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). Jest to kluczowy element bezpieczeństwa, szczególnie w lampach z metalową obudową, które należą do I klasy ochronności.
| Kolor przewodu | Funkcja (oznaczenie) |
|---|---|
| Brązowy lub czarny | Przewód fazowy (L) |
| Niebieski | Przewód neutralny (N) |
| Żółto-zielony | Przewód ochronny (PE) |
A co, jeśli mam podwójny włącznik lub żyrandol? Kiedy trzy żyły to za mało?
Standardowy przewód 3-żyłowy jest idealny do prostych instalacji, gdzie jedna lampa jest sterowana jednym włącznikiem. Jednak w wielu domach spotykamy bardziej zaawansowane rozwiązania, takie jak podwójne włączniki czy rozbudowane żyrandole. W takich przypadkach trzy żyły to za mało, a my musimy sięgnąć po kable z większą liczbą przewodów.
Kabel 4-żyłowy: Niezbędny do włącznika świecznikowego i sterowania dwiema strefami światła
Jeśli planujesz zainstalować włącznik świecznikowy (podwójny), który pozwala na sterowanie dwiema niezależnymi sekcjami oświetlenia z jednego miejsca – na przykład włączanie połowy żarówek w żyrandolu, a następnie drugiej połowy – będziesz potrzebować kabla 4-żyłowego (4x1,5 mm²). Dodatkowa żyła fazowa umożliwia doprowadzenie dwóch niezależnych obwodów do lampy, co pozwala na elastyczne zarządzanie oświetleniem w pomieszczeniu. W takim układzie, oprócz standardowych żył L, N i PE, będziesz mieć dwie żyły fazowe (np. czarną i brązową), które będą podłączone do poszczególnych sekcji lampy.
Kabel 5-żyłowy: Rozwiązanie dla zaawansowanych instalacji i rozbudowanych żyrandoli
Idąc o krok dalej, jeśli Twoje potrzeby oświetleniowe są jeszcze bardziej zaawansowane i chcesz sterować trzema niezależnymi obwodami oświetleniowymi z jednego miejsca – na przykład w bardzo dużym żyrandolu z trzema sekcjami światła – wówczas zastosowanie znajdzie kabel 5-żyłowy (5x1,5 mm²). Ten typ przewodu, oprócz żył L, N i PE, zawiera trzy żyły fazowe, co daje maksymalną elastyczność w konfiguracji oświetlenia. Jest to rozwiązanie spotykane rzadziej w domach, ale bardzo przydatne w specyficznych, rozbudowanych projektach oświetleniowych.
Stare budownictwo i instalacja dwużyłowa – jak bezpiecznie podłączyć nową lampę?
W starym budownictwie często spotyka się instalacje dwużyłowe, pozbawione przewodu ochronnego PE. To poważne wyzwanie dla bezpieczeństwa. W takiej sytuacji podłączenie nowoczesnej lampy z metalową obudową (I klasa ochronności) jest ryzykowne, ponieważ w przypadku awarii nie ma zabezpieczenia przed porażeniem. Możliwe rozwiązania obejmują:
- Zastosowanie lamp II klasy ochronności: Są to lampy z pełną, podwójną izolacją, które nie wymagają przewodu ochronnego. Ich obudowa jest zazwyczaj wykonana z materiałów izolacyjnych (np. tworzywa sztucznego).
- Modernizacja instalacji: To najlepsze, ale i najbardziej kosztowne rozwiązanie. Polega na wymianie starej instalacji dwużyłowej na nowoczesną, trzyżyłową z przewodem ochronnym.
- Konsultacja z elektrykiem: W przypadku starej instalacji zawsze zalecam konsultację z elektrykiem. Specjalista oceni stan instalacji i doradzi najbezpieczniejsze rozwiązanie, które może obejmować także instalację wyłącznika różnicowoprądowego, nawet jeśli nie ma przewodu PE.
| Liczba żył w kablu | Typowe zastosowanie |
|---|---|
| 3-żyłowy (3x1,5 mm²) | Standard dla pojedynczej lampy lub grupy lamp zapalanych jednym włącznikiem. |
| 4-żyłowy (4x1,5 mm²) | Do podwójnego (świecznikowego) włącznika, sterowanie dwiema niezależnymi sekcjami oświetlenia. |
| 5-żyłowy (5x1,5 mm²) | Do sterowania trzema niezależnymi obwodami oświetleniowymi za pomocą jednego włącznika. |
Przekrój ma znaczenie: Kiedy 1, 5 mm² wystarczy, a kiedy potrzebujesz czegoś więcej?
Przekrój żyły w kablu to jeden z najważniejszych parametrów, który decyduje o jego zdolności do przewodzenia prądu bez ryzyka przegrzewania. Wybór odpowiedniego przekroju jest kluczowy dla bezpieczeństwa i efektywności instalacji elektrycznej.
Dlaczego 1, 5 mm² jest idealny do oświetlenia, a 2, 5 mm² do gniazdek?
Różnica między przekrojem 1,5 mm² a 2,5 mm² wynika z obciążenia, jakie dany obwód musi wytrzymać. Przewody o przekroju 1,5 mm² są w pełni wystarczające dla obwodów oświetleniowych w domach i mieszkaniach. Lampy, zwłaszcza te nowoczesne, pobierają stosunkowo niewielką moc, więc mniejszy przekrój żyły bez problemu radzi sobie z przewodzeniem prądu bez ryzyka przegrzewania. Natomiast 2,5 mm² to standard dla obwodów gniazd wtykowych. Do gniazdek podłączamy urządzenia o znacznie większej mocy (np. pralki, piekarniki, odkurzacze), które generują większe obciążenie prądowe. Większy przekrój żyły jest wówczas niezbędny, aby bezpiecznie przewodzić ten prąd. Użycie przewodu 2,5 mm² do oświetlenia nie jest błędem i z pewnością zapewni bezpieczeństwo, ale jest ekonomicznie nieuzasadnione – to po prostu niepotrzebny wydatek, ponieważ przewód 1,5 mm² jest w zupełności wystarczający.
Czy do oświetlenia LED potrzebny jest specjalny kabel?
Wielu moich klientów zadaje to pytanie, z uwagi na rosnącą popularność oświetlenia LED. Odpowiedź jest prosta: w większości przypadków nie jest potrzebny żaden specjalny kabel. Oświetlenie LED charakteryzuje się bardzo niskim poborem mocy w porównaniu do tradycyjnych żarówek. Oznacza to, że standardowy przewód o przekroju 1,5 mm² jest w pełni odpowiedni, a nawet z dużym zapasem, dla obwodów z lampami LED. Nie ma potrzeby inwestowania w droższe, specjalistyczne okablowanie, chyba że projekt zakłada bardzo nietypowe i wysokoobciążeniowe instalacje LED, co w warunkach domowych zdarza się niezwykle rzadko.
Ważna zasada bezpieczeństwa: "Zawsze przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, wyłącz zasilanie w skrzynce z bezpiecznikami i upewnij się próbnikiem napięcia, że prąd faktycznie nie płynie."
Montaż krok po kroku: O czym bezwzględnie pamiętać przed podłączeniem lampy?
Podłączenie lampy sufitowej, choć wydaje się prostym zadaniem, wymaga przestrzegania ścisłych zasad bezpieczeństwa. Pamiętaj, że prąd elektryczny jest niewidzialny, ale jego skutki mogą być tragiczne. Poniżej przedstawiam kluczowe kroki i wskazówki, które pomogą Ci przeprowadzić montaż bezpiecznie i prawidłowo.Bezpieczeństwo przede wszystkim: Jak prawidłowo wyłączyć zasilanie i sprawdzić jego brak?
To absolutnie najważniejszy etap, którego nigdy nie wolno pomijać ani traktować lekceważąco. Prawidłowe odłączenie zasilania to gwarancja Twojego bezpieczeństwa:
- Zlokalizuj skrzynkę z bezpiecznikami: Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub w innym łatwo dostępnym miejscu.
- Wyłącz odpowiedni obwód: Jeśli wiesz, który bezpiecznik odpowiada za obwód oświetleniowy w pomieszczeniu, w którym pracujesz, wyłącz tylko ten jeden. Jeśli nie masz pewności, wyłącz bezpiecznik główny (tzw. "eska" lub wyłącznik nadprądowy główny), odcinając zasilanie w całym domu. Lepiej dmuchać na zimne.
- Oznacz bezpiecznik: Jeśli wyłączyłeś tylko jeden obwód, warto przykleić na bezpieczniku kartkę z napisem "Nie włączać! Prace elektryczne!", aby nikt przypadkowo nie przywrócił zasilania.
- Sprawdź brak napięcia próbnikiem: Po wyłączeniu zasilania, bezwzględnie użyj próbnika napięcia (tzw. neonówki lub multimetru) i sprawdź każdą żyłę w miejscu, gdzie będziesz podłączać lampę. Dotknij końcówką próbnika każdej żyły (brązowej/czarnej, niebieskiej, żółto-zielonej). Lampka w próbniku nie powinna się zaświecić. Jeśli się zaświeci, oznacza to, że prąd nadal płynie i musisz ponownie sprawdzić, czy zasilanie zostało prawidłowo odłączone.
Dopiero po upewnieniu się, że prąd faktycznie nie płynie, możesz przystąpić do dalszych prac. Pamiętaj, że życie jest tylko jedno!
Niezbędne narzędzia, które musisz mieć pod ręką – od próbnika po kostkę
Przygotowanie odpowiednich narzędzi to podstawa sprawnego i bezpiecznego montażu. Oto lista niezbędnych przedmiotów:
- Próbnik napięcia: Absolutny must-have do sprawdzenia braku prądu.
- Śrubokręty izolowane: Płaskie i krzyżakowe, z izolowanymi rękojeściami dla dodatkowego bezpieczeństwa.
- Szczypce do ściągania izolacji: Ułatwią precyzyjne przygotowanie końcówek przewodów.
- Obcinaczki do kabli: Do skracania przewodów na odpowiednią długość.

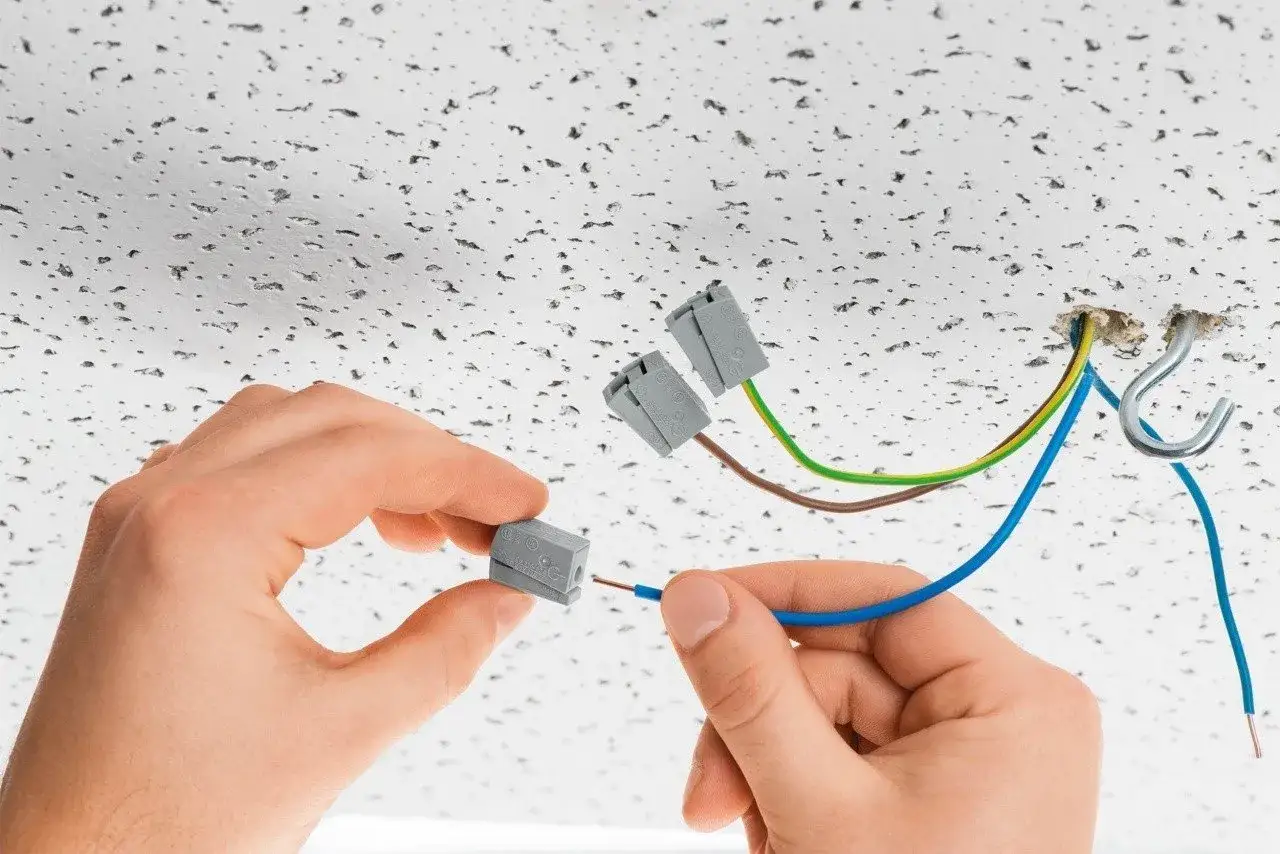

- Kostka elektryczna lub szybkozłączki: Do bezpiecznego połączenia przewodów instalacji z przewodami lampy. Szybkozłączki (np. typu Wago) są często wygodniejsze i bezpieczniejsze w użyciu.
- Drabina lub stabilny podest: Do bezpiecznego dostępu do sufitu.
- Taśma izolacyjna: Do zabezpieczenia ewentualnych połączeń lub uszkodzeń izolacji.
Przeczytaj również: Połączenie równoległe żarówek - schemat. Dlaczego to działa?
Przewód typu "drut" czy "linka"? Który wybrać do instalacji podtynkowej, a który do samej lampy?
W elektryce rozróżniamy dwa główne typy przewodów pod względem konstrukcji żyły: jednodrutowe, potocznie nazywane "drutem", oraz wielodrutowe, czyli "linka". Każdy z nich ma swoje specyficzne zastosowania:
- Przewody jednodrutowe ("drut"): Takie jak wspomniany wcześniej YDYp, posiadają żyły wykonane z jednego, litego drutu miedzianego. Są sztywne i mniej elastyczne, co sprawia, że idealnie nadają się do stałych instalacji podtynkowych lub natynkowych, gdzie przewody nie są często przemieszczane. Ich sztywność ułatwia układanie w peszlach i puszkach instalacyjnych.
- Przewody wielodrutowe ("linka"): Składają się z wielu cienkich drucików skręconych razem. Są znacznie bardziej elastyczne i odporne na wielokrotne zginanie. Z tego powodu są często używane do podłączenia samej lampy (gdzie przewody mogą być delikatnie poruszane podczas montażu) do kostki przyłączeniowej w suficie. Elastyczność "linki" minimalizuje ryzyko pęknięcia żyły w miejscu, gdzie jest ona często zginana.
Podsumowując, do instalacji w ścianie wybieramy "drut" (np. YDYp), a do podłączenia ruchomej części lampy do stałej instalacji często stosujemy "linkę", pamiętając o odpowiednim zarobieniu jej końcówek (np. tulejkami zaciskowymi), aby zapewnić bezpieczne i trwałe połączenie w kostce.
