Połączenie równoległe żarówek - schemat. Dlaczego to działa?

Witaj w przewodniku, który rozwieje wszelkie wątpliwości dotyczące połączenia równoległego żarówek. Ten artykuł dostarczy Ci zarówno teoretycznych podstaw, jak i praktycznych wskazówek, dzięki którym zrozumiesz, jak działa ten kluczowy obwód elektryczny i jak bezpiecznie go wykonać. Niezależnie od tego, czy jesteś uczniem, majsterkowiczem, czy po prostu chcesz poszerzyć swoją wiedzę, znajdziesz tu wszystko, czego potrzebujesz, aby opanować tę fundamentalną zasadę elektryki.

Połączenie równoległe żarówek – dlaczego to standard w każdym domu?

Połączenie równoległe to fundamentalny sposób łączenia elementów w obwodzie elektrycznym, który jest powszechnie stosowany w naszych domach i miejscach pracy. W takim układzie, początki i końce wszystkich odbiorników, na przykład żarówek, są połączone z tymi samymi dwoma punktami obwodu. Oznacza to, że każda żarówka jest podłączona bezpośrednio do źródła zasilania, dzięki czemu otrzymuje pełne napięcie znamionowe. To właśnie dlatego jest to standardowy sposób podłączania oświetlenia i gniazdek w instalacjach domowych, zapewniający niezawodność i funkcjonalność, do której jesteśmy przyzwyczajeni. Pomyśl o lampach w salonie, które świecą niezależnie, czy też o wielu urządzeniach podłączonych do jednego przedłużacza – to wszystko przykłady działania połączenia równoległego.

Czym jest obwód równoległy i gdzie go spotykasz na co dzień?

Obwód równoległy to nic innego jak układ elektryczny, w którym prąd ma do wyboru kilka dróg. Zamiast płynąć przez kolejne elementy jeden po drugim, rozgałęzia się i przepływa jednocześnie przez każdy z podłączonych odbiorników. Jak już wspomniałem, jest to najbardziej powszechny sposób łączenia odbiorników w instalacjach domowych. Spotykasz go wszędzie: od lamp w salonie, które pozwalają na niezależne działanie każdej żarówki, przez gniazdka elektryczne, do których podłączasz różne urządzenia (czajnik, telewizor, ładowarkę), aż po nowoczesne oświetlenie choinkowe, gdzie przepalenie jednej lampki nie gasi całego drzewka. To właśnie ta niezależność działania sprawia, że połączenie równoległe jest tak praktyczne i niezawodne.

Krótkie porównanie z połączeniem szeregowym: kluczowa różnica, którą musisz znać

Aby w pełni docenić zalety połączenia równoległego, warto zestawić je z jego przeciwieństwem – połączeniem szeregowym. Kluczowa różnica leży w tym, co dzieje się, gdy jeden z elementów obwodu ulegnie awarii. W połączeniu szeregowym, jeśli jedna żarówka się przepali, cały obwód zostaje przerwany, a wszystkie pozostałe odbiorniki przestają działać. Pamiętasz stare lampki choinkowe, gdzie przepalenie jednej małej żaróweczki oznaczało godziny poszukiwań winowajcy? To był właśnie przykład połączenia szeregowego. W przypadku połączenia równoległego sytuacja jest zupełnie inna: awaria jednej żarówki nie wpływa na działanie pozostałych. Prąd po prostu omija uszkodzoną gałąź i kontynuuje przepływ przez pozostałe, zapewniając nieprzerwane działanie. Poniższa tabela przedstawia najważniejsze różnice:

Jak działa połączenie równoległe? Zrozum schemat krok po kroku

Teraz, gdy już wiesz, czym jest połączenie równoległe i gdzie je spotykasz, przyjrzyjmy się bliżej, jak prąd płynie w takim obwodzie. Zrozumienie schematu jest kluczowe do prawidłowego montażu i diagnozowania ewentualnych problemów. W obwodzie równoległym każda żarówka stanowi osobną gałąź, przez którą prąd może płynąć niezależnie, co jest podstawą jego niezawodności.

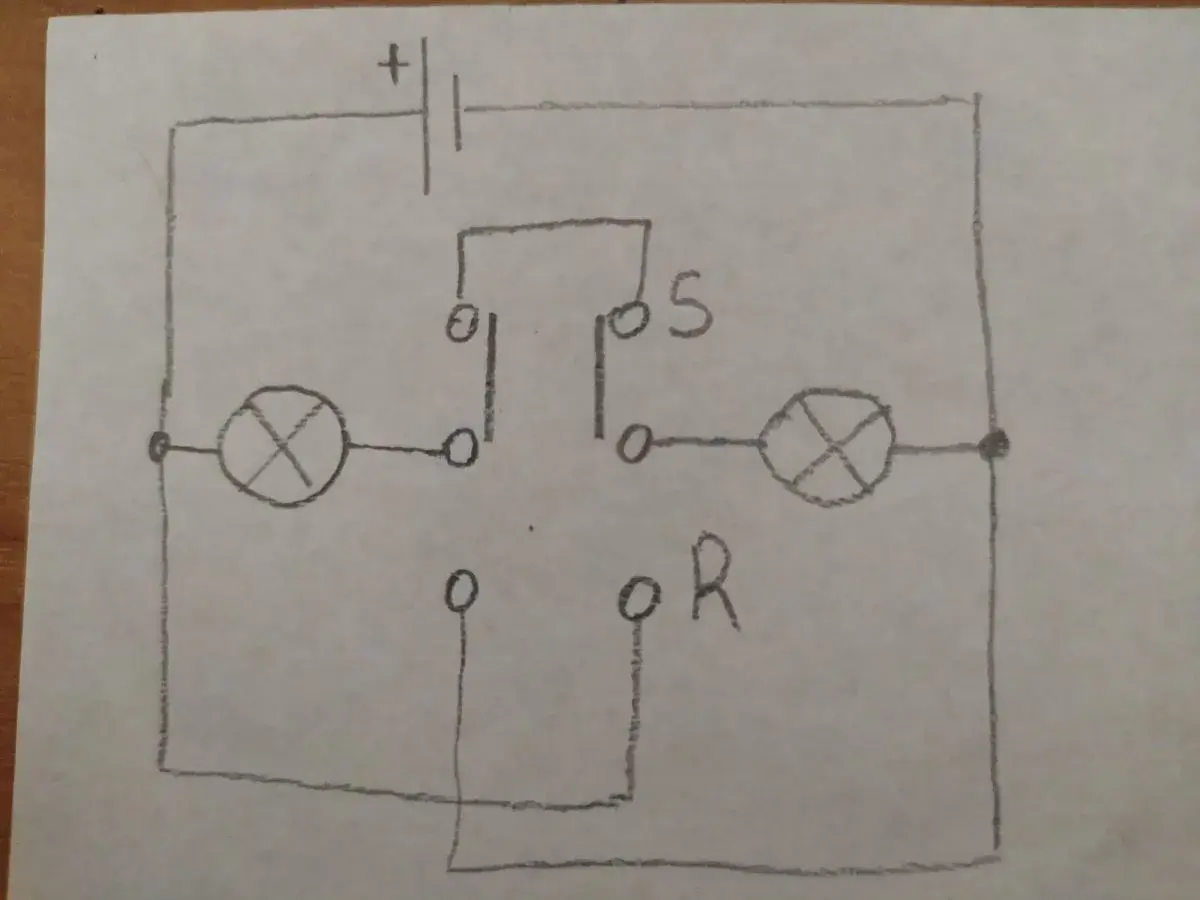

Czytelny schemat połączenia równoległego dla 2 i 3 żarówek – wizualny przewodnik

Wyobraź sobie schemat połączenia równoległego jako sieć dróg. Główna droga (przewód zasilający) rozgałęzia się na mniejsze ścieżki, a każda z nich prowadzi do osobnej żarówki. Po przejściu przez żarówkę, te mniejsze ścieżki ponownie łączą się w jedną główną drogę powrotną do źródła zasilania. W praktyce oznacza to, że przewody zasilające (fazowy i neutralny) są doprowadzone do każdej oprawki żarówki. Przewód fazowy (często oznaczany kolorem brązowym lub czarnym) i neutralny (niebieski) są podłączone do zacisków każdej żarówki w taki sposób, aby każda z nich miała bezpośredni dostęp do pełnego napięcia źródła. Zwróć uwagę, że przewody te rozgałęziają się, a następnie ponownie łączą, tworząc równoległe "pętle" dla każdej żarówki.

Kluczowe zasady obwodu równoległego: Napięcie, prąd i jasność świecenia

W obwodzie równoległym obowiązują trzy kluczowe zasady, które determinują jego działanie. Po pierwsze, napięcie na każdej żarówce jest takie samo i równe napięciu źródła zasilania. To oznacza, że jeśli podłączysz trzy żarówki do instalacji 230V, każda z nich będzie zasilana napięciem 230V. Po drugie, całkowite natężenie prądu pobieranego ze źródła jest sumą natężeń prądów płynących przez każdą z żarówek. Jeśli jedna żarówka pobiera 0.5A, a druga 0.3A, to ze źródła popłynie prąd o natężeniu 0.8A. Po trzecie, dzięki pełnemu napięciu na każdej żarówce, wszystkie żarówki świecą z pełną mocą i jasnością, do jakiej zostały zaprojektowane. Warto pamiętać, że zwiększenie liczby odbiorników równoległych zwiększa całkowity prąd, co ma implikacje dla doboru odpowiedniego przekroju przewodów – muszą one być wystarczająco grube, aby bezpiecznie przewodzić większy prąd.

Co się stanie, gdy jedna żarówka się przepali? Największa zaleta w praktyce

To jest właśnie największa zaleta połączenia równoległego, która czyni je tak praktycznym w codziennym życiu. Gdy jedna żarówka w obwodzie równoległym się przepali, jej obwód wewnętrzny zostaje przerwany. Jednakże, ponieważ każda żarówka jest podłączona niezależnie do źródła zasilania, prąd ma nadal możliwość płynięcia przez pozostałe, nienaruszone gałęzie obwodu. Oznacza to, że pozostałe żarówki nadal świecą bez zmian, a awaria jednej z nich nie wpływa na działanie całego systemu oświetleniowego. Jak podaje Botland.com.pl, to zasadnicza różnica w stosunku do połączenia szeregowego, gdzie awaria jednego elementu przerywa cały obwód i wszystkie odbiorniki gasną. Ta niezależność jest kluczowa dla komfortu i bezpieczeństwa użytkowania instalacji elektrycznych w naszych domach.

Montaż krok po kroku: Jak bezpiecznie połączyć żarówki równolegle?

Wykonanie połączenia równoległego żarówek nie jest skomplikowane, ale wymaga precyzji i przede wszystkim przestrzegania zasad bezpieczeństwa. Pamiętaj, że pracujesz z prądem elektrycznym, dlatego zawsze zachowaj ostrożność. Poniżej przedstawiam konkretne wskazówki, które pomogą Ci w bezpiecznym montażu.

Niezbędne narzędzia i materiały – Twoja lista kontrolna przed pracą

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dobrze przygotowany warsztat to podstawa bezpiecznej i efektywnej pracy:

• Śrubokręty (płaski, krzyżakowy): Do dokręcania śrub w oprawkach i złączkach.
• Ściągacz izolacji: Niezbędny do precyzyjnego usuwania izolacji z przewodów bez uszkadzania żył.
• Kombinerki: Przydatne do zaginania przewodów i innych drobnych prac.
• Miernik uniwersalny (multimetr): Absolutnie kluczowy do sprawdzenia braku napięcia i poprawności połączeń.
• Taśma izolacyjna: Do dodatkowego zabezpieczania połączeń, choć złączki są preferowane.
• Złączki (np. Wago): Umożliwiają szybkie, bezpieczne i trwałe łączenie przewodów.
• Przewody elektryczne (np. YDYp): Odpowiednio dobrane do obciążenia i warunków instalacji.
• Oprawki żarówek: Elementy, do których wkręcasz żarówki.
• Żarówki: Oczywiście, muszą być zgodne z napięciem instalacji.

Instrukcja łączenia przewodów od puszki do oprawek – praktyczne wskazówki

Poniżej znajdziesz instrukcję krok po kroku, jak prawidłowo wykonać połączenie równoległe:

1. Odłącz zasilanie: To najważniejszy krok! Zawsze wyłącz bezpiecznik główny lub odpowiedni bezpiecznik obwodu, na którym będziesz pracować.
2. Sprawdź brak napięcia: Używając miernika uniwersalnego, upewnij się, że w przewodach nie ma napięcia. Sprawdź zarówno przewód fazowy (L), jak i neutralny (N).
3. Przygotuj przewody: Ściągnij izolację z końcówek przewodów na odpowiednią długość (zgodnie z zaleceniami producenta złączek lub oprawek), używając ściągacza izolacji.
4. Podłącz przewody do pierwszej oprawki: Przewód fazowy (L) podłącz do jednego zacisku oprawki, a przewód neutralny (N) do drugiego. Upewnij się, że połączenia są solidne i nie ma luźnych żył.
5. Rozgałęzienie przewodów do kolejnych oprawek: Teraz następuje kluczowy moment połączenia równoległego. Z przewodów fazowego (L) i neutralnego (N) doprowadzonych do pierwszej oprawki, poprowadź kolejne odcinki przewodów do następnych oprawek. Możesz to zrobić za pomocą złączek instalacyjnych (np. Wago), które pozwalają na bezpieczne i łatwe rozdzielenie przewodów. Ważne jest, aby każda kolejna oprawka otrzymała zarówno fazę (L), jak i neutralny (N) bezpośrednio z głównej linii zasilającej (lub z rozgałęzień).
6. Sprawdź poprawność połączeń: Po podłączeniu wszystkich żarówek, dokładnie sprawdź każde połączenie. Upewnij się, że wszystkie przewody są prawidłowo zamocowane, izolacja jest nienaruszona, a żadne żyły nie wystają.
7. Włącz zasilanie i testuj: Po upewnieniu się, że wszystko jest bezpieczne i prawidłowo podłączone, włącz bezpiecznik i przetestuj działanie oświetlenia. Wszystkie żarówki powinny zaświecić z pełną jasnością.

Najważniejsze zasady bezpieczeństwa przy pracy z instalacją 230V

Praca z instalacją elektryczną wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Pamiętaj, że prąd 230V może być śmiertelnie niebezpieczny:

• Zawsze odłącz zasilanie przed rozpoczęciem pracy: Wyłącz bezpiecznik główny lub odpowiedni bezpiecznik obwodu. To absolutna podstawa.
• Sprawdź brak napięcia miernikiem uniwersalnym: Nigdy nie ufaj tylko wyłączonemu bezpiecznikowi. Zawsze zweryfikuj brak napięcia za pomocą miernika.
• Używaj narzędzi z izolowanymi rękojeściami: Chronią one przed porażeniem prądem w przypadku przypadkowego kontaktu z elementami pod napięciem.
• Nie pracuj w wilgotnym otoczeniu: Woda jest doskonałym przewodnikiem prądu, co drastycznie zwiększa ryzyko porażenia.
• Jeśli nie jesteś pewien, skonsultuj się z elektrykiem lub zleć pracę specjaliście: Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności lub bezpieczeństwa, lepiej powierzyć pracę wykwalifikowanemu elektrykowi.
• Zadbaj o prawidłową izolację wszystkich połączeń: Odsłonięte przewody to ogromne ryzyko zwarcia i porażenia. Używaj złączek, taśmy izolacyjnej lub koszulek termokurczliwych.

Najczęstsze błędy przy montażu oświetlenia i jak ich unikać

Złe dobranie przewodów lub bezpieczników – czym to grozi?

Jednym z najpoważniejszych błędów jest niewłaściwy dobór przekroju przewodów lub bezpieczników. W połączeniu równoległym, jak już wiesz, całkowity prąd jest sumą prądów płynących przez poszczególne odbiorniki. Oznacza to, że im więcej żarówek podłączysz, tym większy prąd popłynie przez główne przewody zasilające. Jeśli przewody będą zbyt cienkie dla danego obciążenia, mogą się przegrzewać, co w skrajnych przypadkach prowadzi do stopienia izolacji, zwarć, a nawet pożaru. Podobnie, zbyt duży bezpiecznik nie zadziała w przypadku przeciążenia, nie chroniąc instalacji przed uszkodzeniem. Zawsze dobieraj przekrój przewodów i wartość bezpiecznika do przewidywanego maksymalnego obciążenia obwodu. Bezpieczniki są kluczowym elementem zabezpieczającym instalację przed przeciążeniem i zwarciem, więc ich prawidłowy dobór jest niezwykle ważny.

Niestabilne połączenia w kostkach i złączkach – jak zapewnić trwałość instalacji?

Luźne lub niestabilne połączenia to cichy wróg każdej instalacji elektrycznej. Mogą prowadzić do szeregu problemów, takich jak iskrzenie, wzrost rezystancji (co objawia się grzaniem się połączenia), a w konsekwencji do przerw w działaniu lub nawet pożaru. Aby zapewnić trwałość i bezpieczeństwo instalacji, zawsze dbaj o solidne i pewne połączenia. Używaj wysokiej jakości złączek instalacyjnych, takich jak złączki Wago, które zapewniają pewny styk i są łatwe w użyciu. Jeśli używasz kostek skręcanych, zawsze solidnie dokręcaj śruby, upewniając się, że przewód jest dobrze zaciśnięty. Pamiętaj również o prawidłowym ściąganiu izolacji – zbyt długie odsłonięcie żył zwiększa ryzyko zwarcia, a zbyt krótkie może skutkować niestabilnym kontaktem. Unikaj uszkodzenia pojedynczych żył podczas ściągania izolacji, ponieważ zmniejsza to przekrój przewodu i jego zdolność do przewodzenia prądu.

Połączenie równoległe w praktyce: Kiedy to jedyne słuszne rozwiązanie?

Zrozumienie zasad działania połączenia równoległego pozwala docenić jego wszechstronność i niezawodność. Istnieją sytuacje, w których jest to nie tylko preferowane, ale wręcz jedyne sensowne rozwiązanie, zapewniające funkcjonalność i bezpieczeństwo, jakiego oczekujemy od nowoczesnych instalacji elektrycznych.

Oświetlenie wielopunktowe w salonie i kuchni

Gdy planujesz oświetlenie wielopunktowe w salonie, kuchni czy łazience – na przykład system halogenów, spotów sufitowych czy lampę z kilkoma żarówkami – połączenie równoległe jest absolutnie niezbędne. Dzięki niemu każda żarówka otrzymuje pełne napięcie i świeci z maksymalną jasnością, niezależnie od pozostałych. Co więcej, jeśli jedna żarówka się przepali, możesz ją wymienić bez wpływu na działanie całego systemu. Wyobraź sobie, jak uciążliwe byłoby, gdyby awaria jednej lampki wyłączała całe oświetlenie w kuchni podczas przygotowywania posiłku! Połączenie równoległe zapewnia komfort użytkowania i elastyczność w zarządzaniu oświetleniem.

Przeczytaj również: Przewód do LED 230V - Jaki wybrać, by było bezpiecznie?

Podłączanie gniazdek elektrycznych – ta sama zasada działania

Warto również podkreślić, że gniazdka elektryczne w Twoim domu są również połączone równolegle. To kluczowe dla ich funkcjonalności. Dzięki temu każde urządzenie podłączone do gniazdka, czy to czajnik elektryczny, telewizor, czy ładowarka do telefonu, otrzymuje pełne napięcie zasilające (230V) i może działać niezależnie od innych. Gdyby gniazdka były połączone szeregowo, podłączenie jednego urządzenia mogłoby obniżyć napięcie dla kolejnego, a awaria jednego z nich uniemożliwiłaby działanie wszystkich pozostałych. Jak podaje Botland.com.pl, ta sama zasada niezależności i pełnego napięcia jest podstawą działania całej domowej instalacji elektrycznej, zapewniając, że każde urządzenie działa optymalnie i bez zakłóceń.
