Rozgałęzienie jednego przewodu zasilającego to częsty etap przy montażu oświetlenia, dokładaniu kolejnej oprawy albo porządkowaniu starej instalacji. Temat, jak rozdzielić prąd z jednego kabla, w praktyce sprowadza się do dwóch pytań: czy wystarczy bezpiecznie rozgałęzić istniejący obwód, oraz czy trzeba poprowadzić osobną linię. Poniżej pokazuję, jak to ocenić, gdzie wykonać połączenie i na co zwrócić uwagę, żeby instalacja była bezpieczna, czytelna i zgodna z logiką dobrego montażu.
Najpierw sprawdź obciążenie i miejsce połączenia, dopiero potem dobieraj osprzęt
- Nie rozdziela się samego „prądu”, tylko jeden obwód na kilka punktów poboru.
- Najbezpieczniejsze odgałęzienie wykonuje się w puszce rozgałęźnej albo w obudowie oprawy, jeśli producent to przewidział.
- Do połączeń stosuje się złączki dopasowane do typu przewodu i jego przekroju, a nie skrętkę owiniętą taśmą.
- Najczęściej instalacje oświetleniowe prowadzi się przewodem 1,5 mm², a gniazdowe 2,5 mm², ale ostatecznie decyduje projekt i zabezpieczenie.
- Jeśli po jednym kablu mają iść różne, mocno obciążone odbiorniki, lepszy będzie osobny obwód.
Kiedy jedno odgałęzienie wystarczy, a kiedy trzeba prowadzić osobny obwód
Ja zawsze zaczynam od rozróżnienia dwóch sytuacji. Co innego, gdy chcesz zasilić kilka lamp z jednego punktu, a co innego, gdy planujesz z jednego przewodu zrobić dwa niezależne obwody. W pierwszym przypadku zwykle chodzi o normalne rozgałęzienie instalacji. W drugim wchodzą w grę już obciążenie, zabezpieczenie i sposób prowadzenia przewodów, czyli temat, którego nie warto upraszczać.
| Sytuacja | Co to oznacza w praktyce | Czy można użyć jednego kabla | Na co uważać |
|---|---|---|---|
| Dwie lub trzy lampy w tym samym pomieszczeniu | Jeden obwód zasila kilka punktów świetlnych | Tak | Trzeba zachować odpowiedni przekrój przewodu i poprawne połączenia w puszce |
| Lampa i mały odbiornik pomocniczy | Dodatkowy element działa na tej samej linii | Czasem tak | Liczy się suma obciążeń i sposób zabezpieczenia |
| Gniazdo i oprawa z jednego przewodu | Różne typy odbiorników na jednym odgałęzieniu | Tylko po sprawdzeniu warunków instalacji | To często lepiej rozdzielić na osobne obwody |
| Płyta, piekarnik, klimatyzacja, ogrzewacz wody | Urządzenia o wyższym poborze mocy | Zwykle nie | Tu najczęściej potrzebny jest dedykowany przewód i osobne zabezpieczenie |
W praktyce najważniejsze jest jedno: nie przeciążać najsłabszego elementu całego obwodu. Jeśli przewód, złączka albo zabezpieczenie nie są przewidziane do danego obciążenia, samo „rozgałęzienie” niczego nie naprawi. Właśnie dlatego dalej przechodzę do miejsca połączenia, bo to ono decyduje o trwałości całego rozwiązania.

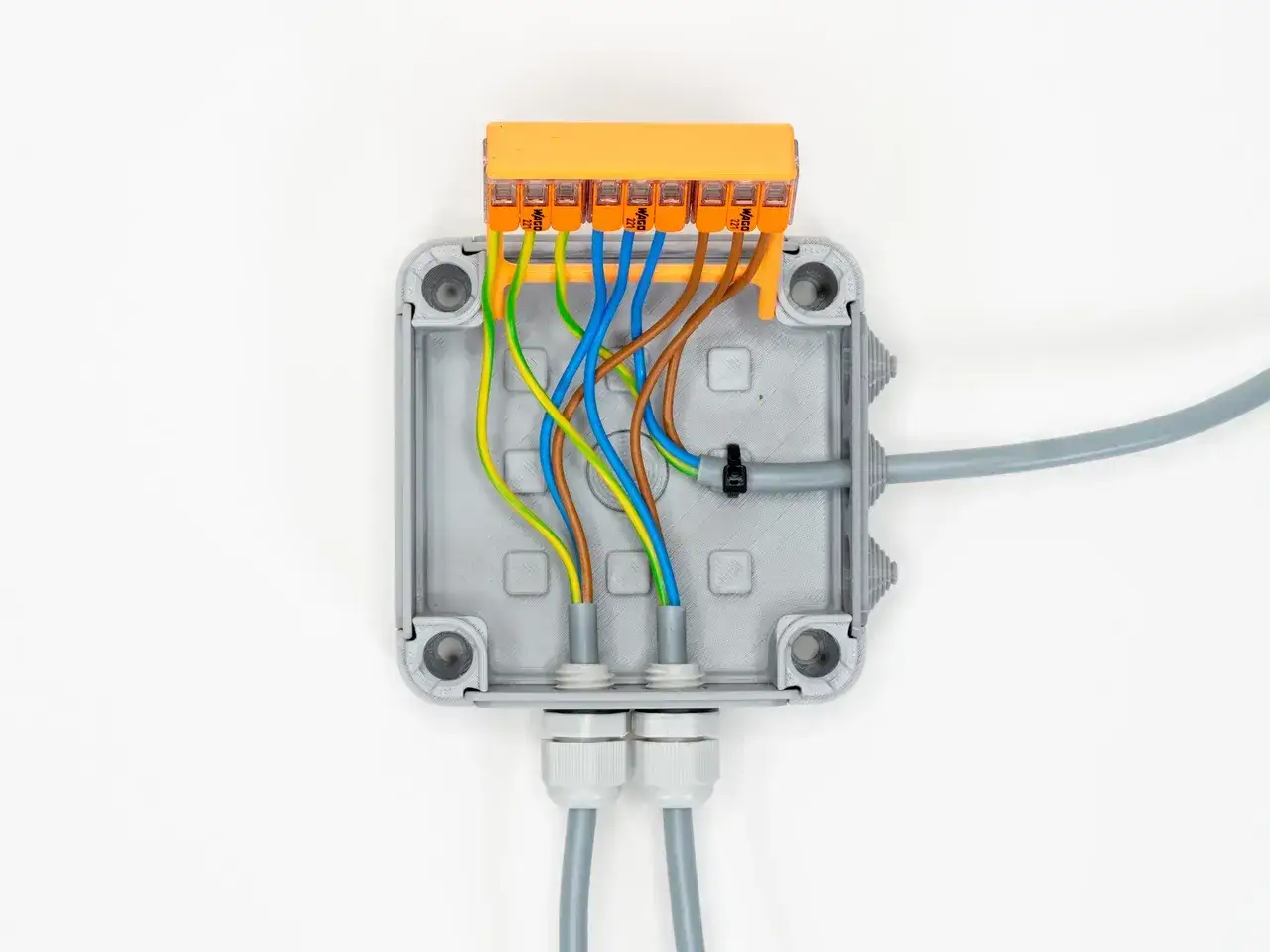

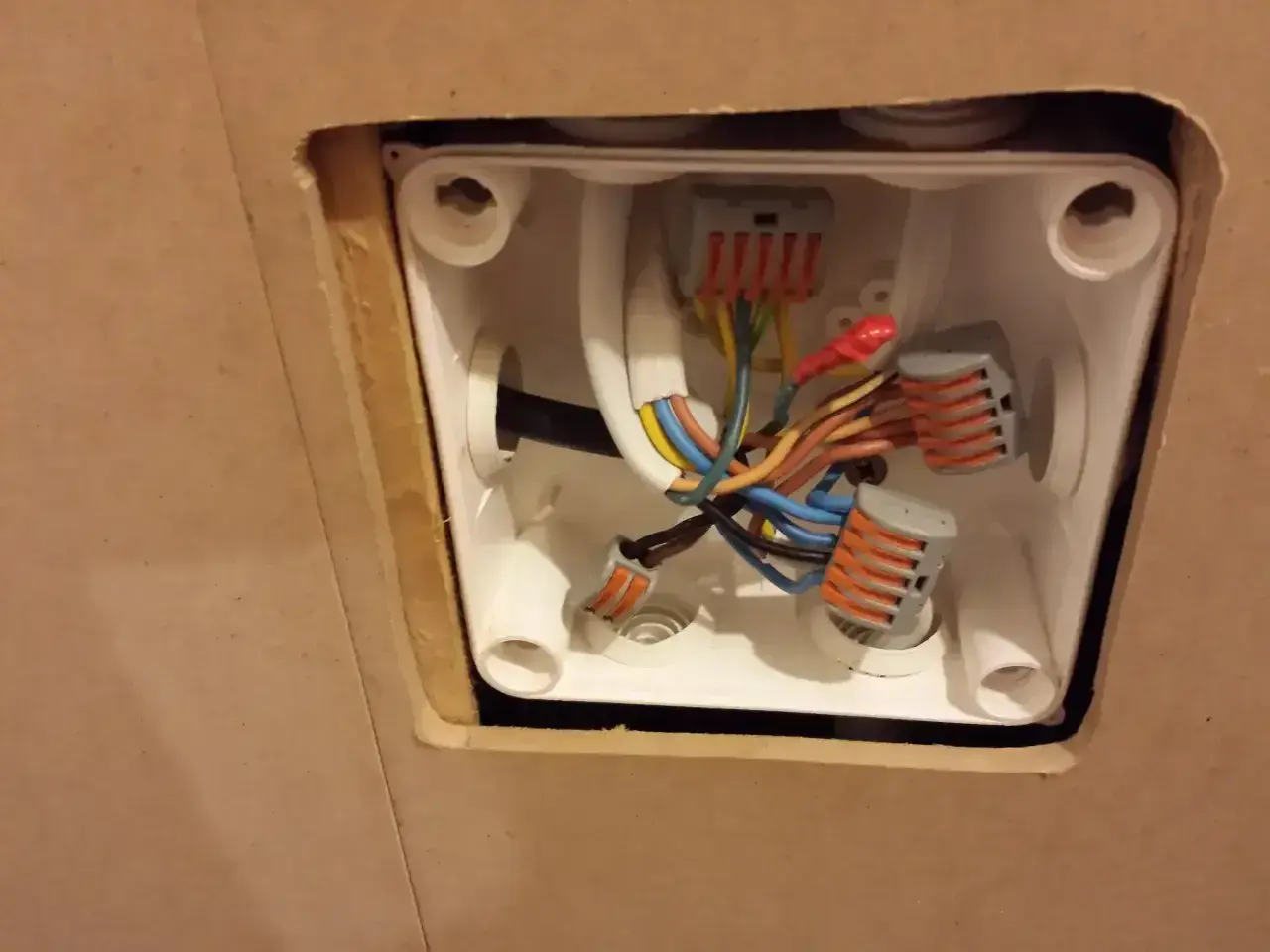

Najbezpieczniej robi się to w puszce rozgałęźnej
Jeżeli mam wskazać jedno rozwiązanie, które najczęściej wygrywa w praktyce, to jest nim puszka rozgałęźna. To w niej przewody łączy się w sposób uporządkowany, dostępny do kontroli i serwisu. Zdecydowanie lepszy jest taki układ niż luźny skręt przewodów schowany w ścianie lub za osprzętem.
Przy nowoczesnym montażu dobrze sprawdzają się złączki z dźwignią, bo pozwalają łączyć przewody jednodrutowe, wielodrutowe i linkowe bez kombinowania z prowizorycznymi zaciskami. Przykładowo złączki serii 221 mieszczą przewody od 0,14 do 4 mm² dla linek i od 0,2 do 4 mm² dla przewodów jedno- i wielodrutowych. To daje sporą elastyczność przy oświetleniu, zasilaczach LED i lekkich odgałęzieniach.
Co powinno znaleźć się przy takim połączeniu
- puszka o odpowiedniej głębokości i z miejscem na swobodne ułożenie żył,
- złączki dopasowane do liczby przewodów i ich przekroju,
- przewód o tym samym przekroju co reszta obwodu, chyba że projekt przewiduje inaczej,
- dwubiegunowy próbnik do potwierdzenia braku napięcia,
- oznaczenie obwodu, jeśli połączenie będzie kiedyś serwisowane.
Jak ja podchodzę do kolejności prac
- Wyłączam zasilanie i sprawdzam brak napięcia, nie tylko wyłącznikiem, ale też pomiarem.
- Otwieram puszkę i oceniam, czy przewód ma wystarczający zapas długości oraz czy izolacja jest w dobrym stanie.
- Rozdzielam żyły zgodnie z funkcją: fazę, neutralny i ochronny prowadzę osobno.
- Wkładam przewody do złączek dobranych do ich typu, bez upychania na siłę.
- Układam żyły tak, by nie były napięte ani przygniecione przez pokrywę puszki.
Jeżeli instalacja jest stara, szczególnie z przewodami aluminiowymi, nie traktuję jej jak zwykłej modernizacji oświetlenia. W takim układzie trzeba sprawdzić zgodność osprzętu z materiałem przewodu i nie mieszać przypadkowo rozwiązań, które wyglądają podobnie, ale pracują inaczej. Po puszce przechodzę więc do drugiego filtra: obciążenia i przekroju.
Dobierz przekrój i zabezpieczenie do obciążenia, nie do wygody
Tu najczęściej pojawia się błąd myślowy. Ktoś widzi dodatkową lampę albo kolejny punkt świetlny i uznaje, że skoro przewód „jeszcze działa”, to wszystko jest w porządku. Tymczasem instalacja elektryczna nie wybacza zgadywania. Liczy się przekrój przewodu, rodzaj odbiornika, długość trasy i zabezpieczenie, które ma chronić cały obwód.
| Typ obwodu | Najczęściej spotykany przekrój | Typowe zastosowanie | Kiedy to bywa za mało |
|---|---|---|---|
| Oświetlenie | 1,5 mm² | Oprawy sufitowe, kinkiety, LED-y, taśmy przez zasilacz | Przy długich trasach, dużej liczbie zasilaczy lub wyższym obciążeniu niż planowano |
| Gniazda ogólnego przeznaczenia | 2,5 mm² | Standardowe gniazda w pokoju, salonie, kuchni pomocniczej | Gdy rośnie liczba odbiorników albo dochodzi duża moc chwilowa |
| Odbiorniki o większej mocy | Od 2,5 mm² wzwyż, zależnie od projektu | Płyta, piekarnik, klimatyzator, ogrzewacz wody | Tu zwykle nie stosuje się prostego rozgałęzienia z istniejącej linii |
W praktyce często spotykam się z układem, w którym oświetlenie zrobione jest przewodem 1,5 mm², a gniazda 2,5 mm². To dobry punkt odniesienia, ale nie reguła absolutna. Ostatecznie liczy się też zabezpieczenie nadprądowe i sposób ułożenia przewodów. Sam większy bezpiecznik nie „naprawia” zbyt cienkiego kabla.
Przeczytaj również: Przewód do LED 230V - Jaki wybrać, by było bezpiecznie?
Przy LED-ach problemem bywa nie tylko moc
Przy nowoczesnym oświetleniu ważny jest jeszcze jeden szczegół: prąd rozruchowy. Kilka zasilaczy LED uruchamianych w tym samym momencie może chwilowo obciążyć obwód bardziej, niż sugeruje sama moc znamionowa lamp. Dlatego przy większej liczbie opraw nie patrzę wyłącznie na waty, ale też na to, jak zachowuje się zasilanie przy starcie.
Jeśli po dołożeniu kolejnych punktów instalacja zaczyna wybijać zabezpieczenie, nie zakładam od razu awarii lampy. Często problem leży w sumie obciążeń albo w zbyt ciasno dobranym obwodzie. To prowadzi prosto do pytania, gdzie i w jaki sposób rozgałęziać oświetlenie, żeby nie robić z jednego przewodu chaotycznej pajęczyny.
Przy oświetleniu liczy się też sposób sterowania
W instalacjach oświetleniowych rozgałęzienie bywa dużo prostsze niż przy gniazdach, ale tylko wtedy, gdy od początku wiadomo, co ma robić dana grupa lamp. Jeśli kilka opraw ma zapalać się razem, wystarczy wspólny obwód. Jeśli chcesz osobno sterować dwiema strefami, potrzebujesz już świadomie zaprojektowanego sterowania, a nie przypadkowego łączenia przewodów.
| Miejsce rozgałęzienia | Kiedy ma sens | Zaleta | Na co uważać |
|---|---|---|---|
| Puszka na suficie | Gdy kilka opraw zasila jedna strefa światła | Najkrótsza droga do kolejnych punktów | Musi być dostępna i nie może być przepełniona przewodami |
| Puszka przy włączniku | Gdy planujesz sterowanie dwiema grupami | Łatwiej uporządkować przewody sterujące | Trzeba zachować logikę obwodu i odpowiednią ilość żył |
| Obudowa oprawy | Gdy producent przewidział miejsce na połączenie | Mniej dodatkowych punktów w ścianie | Nie każda lampa ma wystarczająco miejsca i odpowiednią ochronę |
Przy oprawach LED zwracam też uwagę na zasilacz. Rozdzielenie najlepiej robić po stronie, którą przewidział producent, a nie na wyjściu niskonapięciowym „na własną rękę”, jeśli dokumentacja tego nie dopuszcza. To szczególnie ważne w nowoczesnych systemach oświetleniowych, gdzie jedna linia zasila nie tylko lampę, ale też elektronikę sterującą.
W łazience, kuchni czy na zewnątrz dochodzi jeszcze wilgoć. W takim miejscu sama złączka nie wystarczy, jeśli połączenie nie jest zabezpieczone odpowiednią obudową i nie ma sensownej ochrony przed wodą oraz zabrudzeniem. Z tego powodu rozgałęzienie w oświetleniu nie jest jedną uniwersalną operacją, tylko zestawem decyzji zależnych od miejsca i obciążenia.
Najczęstsze błędy przy takim rozgałęzieniu
Najwięcej usterek widzę nie tam, gdzie ktoś zrobił instalację „od zera”, ale tam, gdzie próbował ją po prostu szybko rozbudować. Błąd zwykle nie polega na samej idei rozgałęzienia, tylko na wykonaniu. Poniższe pomyłki powtarzają się wyjątkowo często:
- skręcanie przewodów i izolowanie ich taśmą zamiast użycia złączki,
- upchanie połączeń w zbyt małej puszce,
- łączenie przewodów bez zachowania przejrzystości żył,
- mieszanie aluminium z miedzią bez właściwego osprzętu,
- zostawienie przewodów pod naprężeniem,
- dokładanie kolejnych odbiorników bez sprawdzenia sumy obciążenia,
- ukrycie połączenia tak, że później nie da się do niego wrócić bez niszczenia ściany.
Objawy są zwykle prozaiczne: migotanie LED-ów, przygasanie przy włączeniu innych urządzeń, grzanie puszki albo wybijanie zabezpieczenia. Jeśli coś takiego pojawia się po modernizacji, nie zakładałbym, że winna jest wyłącznie oprawa. Bardzo często problem siedzi w połączeniu albo w tym, że obwód był już wcześniej zbyt mocno dociążony.
W praktyce szczególnie ważna jest też instalacja stara, z przewodem PEN lub z niepewną dokumentacją. Takiego układu nie rozbieram na skróty, bo tam łatwo o błędne rozdzielenie funkcji ochronnej i neutralnej. To jedna z tych sytuacji, w których lepiej zatrzymać się wcześniej niż naprawiać później cały obwód.
Po montażu najbardziej przydaje się porządek w dokumentacji
Jeśli po rozgałęzieniu chcesz mieć spokój na lata, nie kończę pracy w chwili, gdy lampa się zapali. Zostawiam po sobie czytelny układ przewodów, opis obwodu i informację, skąd zasilane są kolejne punkty. To drobiazg, ale przy następnej modernizacji oszczędza kucia i zgadywania.
- zrób zdjęcie połączenia przed zamknięciem puszki,
- opisz obwód na tablicy lub w notatce serwisowej,
- zostaw przewodom sensowny zapas, żeby dało się je ponownie podłączyć,
- sprawdź, czy po montażu nic się nie grzeje i czy obwód działa stabilnie,
- w razie wątpliwości przy starym przewodzie, łazience albo zasilaniu większej mocy, wezwij elektryka.
Dobrze wykonane rozgałęzienie nie zwraca na siebie uwagi: działa cicho, nie grzeje się, nie wybija zabezpieczeń i da się je odtworzyć po latach bez demolowania ściany. Jeśli trzymasz się tej zasady, rozdzielenie zasilania z jednego przewodu staje się normalnym elementem montażu, a nie prowizoryczną naprawą.
