Poniżej pokazuję, jak sprawdzić, w którym miejscu jest przerwany kabel, ale bez zgadywania i bez kuwania ściany na ślepo. Skupię się na metodach, które naprawdę pomagają w instalacjach domowych i przy oświetleniu: od prostego testu ciągłości, przez lokalizację odcinkową, aż po profesjonalne lokalizatory i TDR. Dzięki temu szybciej odróżnisz uszkodzony przewód od luźnego złącza, wadliwego sterownika LED albo problemu w puszce łączeniowej.
Najpierw odłącz zasilanie, potem zawężaj miejsce przerwy prostymi testami
- Bezpieczeństwo jest pierwsze - zanim zaczniesz pomiary, odłącz właściwy obwód i sprawdź brak napięcia.
- Do prostych przypadków wystarczy multimetr z testem ciągłości i metoda dzielenia przewodu na odcinki.
- Jeśli kabel biegnie w ścianie, najwięcej dają lokalizatory sygnału, sonda i w trudniejszych przypadkach TDR.
- Przy oświetleniu LED problem bardzo często siedzi w złączce, oprawie albo zasilaczu, a nie w samym kablu.
- Po naprawie warto zrobić ponowny test ciągłości i sprawdzić obwód pod obciążeniem.
Zacznij od bezpieczeństwa i odłącz właściwy obwód
Ja w takich sytuacjach zawsze zaczynam od jednego pytania: czy mam do czynienia z samą przerwą w przewodzie, czy z czymś, co tylko ją udaje. W praktyce bardzo często winny okazuje się luźny zacisk, nadpalona kostka albo uszkodzone gniazdo/oprawa, więc zanim cokolwiek rozbierzesz, odłącz zasilanie i sprawdź obwód od strony rozdzielnicy.
Jeśli pracujesz przy instalacji 230 V, potraktuj przewód jak czynny, dopóki nie potwierdzisz inaczej. W domowej instalacji najrozsądniejsza kolejność wygląda tak: wyłącz odpowiedni bezpiecznik, upewnij się próbnikiem lub miernikiem, że nie ma napięcia, odłącz wszystkie odbiorniki z danego odcinka i dopiero wtedy szukaj miejsca przerwy. To ważne nie tylko dla bezpieczeństwa, ale też dla wyniku pomiaru, bo podłączone urządzenia potrafią całkiem zafałszować odczyt.
W instalacjach oświetleniowych warto od razu ustalić, gdzie kończy się obwód: przy wyłączniku, w puszce, przy zasilaczu LED czy dopiero przy oprawie. Im lepiej zawęzisz trasę, tym mniej przypadkowych rozłączeń będziesz później sprawdzać. I właśnie od tego zaczyna się sensowna diagnostyka.
Jakie narzędzia naprawdę pomagają w lokalizacji przerwy
Nie każdy problem wymaga od razu drogiego sprzętu. Przy dostępnych końcach przewodu najczęściej wystarczy multimetr z pomiarem ciągłości, a przy kablu schowanym w ścianie dużo lepiej sprawdza się toner, sonda albo lokalizator obwodów. TDR zostawiam na sytuacje, w których trasa jest dłuższa, błąd trudniejszy albo potrzebna jest większa precyzja.
| Narzędzie | Do czego służy | Kiedy ma największy sens | Koszt orientacyjny |
|---|---|---|---|
| Multimetr z testem ciągłości | Sprawdza, czy żyła ma przejście między końcami | Gdy kabel jest dostępny z obu stron lub można go odłączyć | Około 50-300 zł |

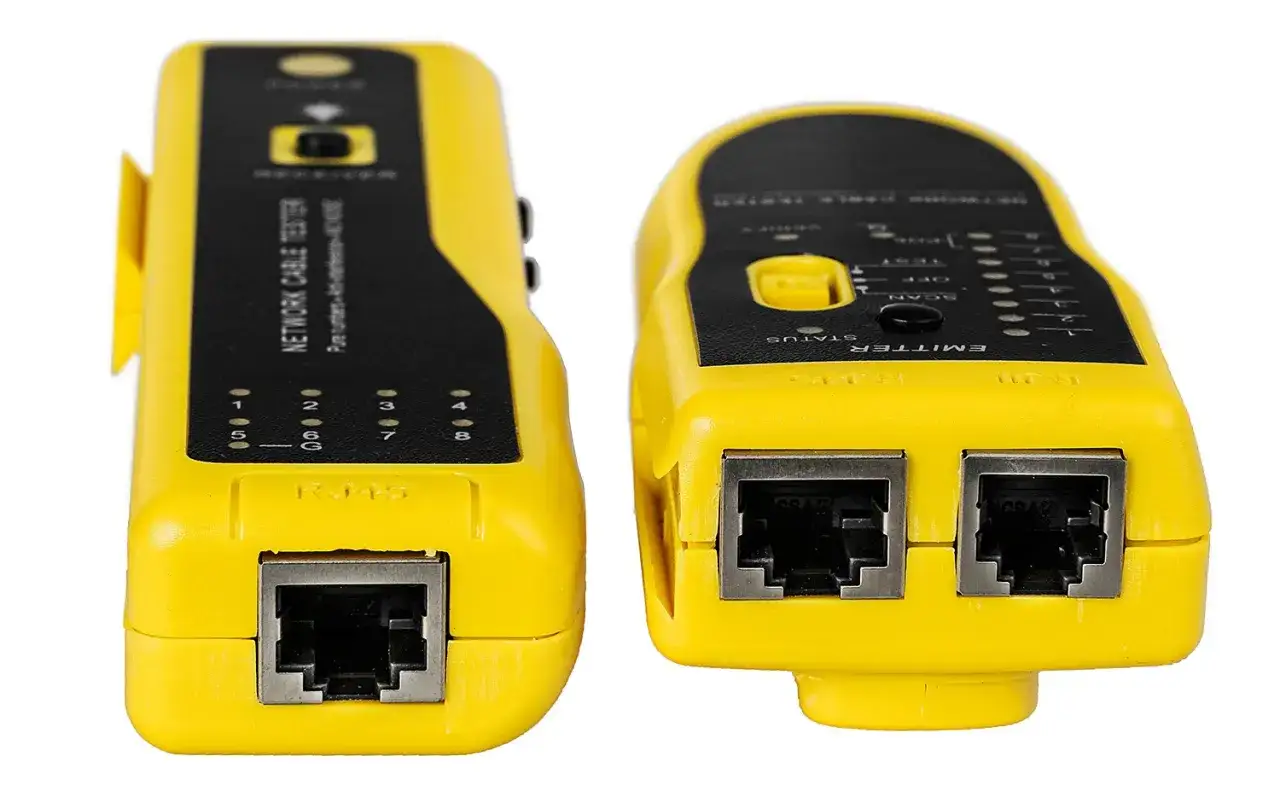

| Toner i sonda | Pomaga śledzić trasę przewodu i znaleźć punkt zaniku sygnału | Gdy przewód idzie w ścianie, suficie albo w peszlu | Około 100-800 zł |
| Lokalizator obwodów | Namierza przewód, bezpiecznik lub odgałęzienie w instalacji | Przy szukaniu kabla za tynkiem lub pod posadzką | Około 200-1500 zł |
| TDR | Mierzy odbicie impulsu i szacuje odległość do uszkodzenia | Przy dłuższych trasach, przerwach, zwarciach i zmianach impedancji | Około 1000-5000+ zł |
| Miernik rezystancji izolacji | Wykrywa przebicia i uszkodzoną izolację | Gdy problem wygląda bardziej na zwarcie do ziemi niż na pełną przerwę | Około 400-2000 zł |
W praktyce najtańszy sprzęt rozwiązuje większość domowych usterek, ale TDR daje przewagę tam, gdzie przewód ma długą trasę i nie chcesz działać metodą prób i błędów. Dobre lokalizatory potrafią zawęzić uszkodzenie do kilku procent długości kabla, a to w ścianie robi ogromną różnicę.
Jeśli chcesz wiedzieć nie tylko czy przewód jest przerwany, ale też gdzie dokładnie, właśnie te narzędzia są najbardziej użyteczne. Teraz przejdę do najprostszej metody, którą da się zrobić bez specjalistycznego wyposażenia.
Sprawdź przewód multimetrem i zawężaj uszkodzenie odcinkami
Jeśli kabel jest dostępny z obu stron, zacznij od testu ciągłości. To najprostszy sposób, żeby odróżnić pełną przerwę od sprawnego przewodu. Ja robię to tak: odłączam oba końce, ustawiam multimetr na ciągłość albo niski zakres omomierza i sprawdzam każdą żyłę osobno.
- Odłącz przewód od zasilania i odbiorników.
- Rozłącz oba końce tak, żeby nic nie wpływało na pomiar.
- Sprawdź przejście na każdej żyle osobno.
- Jeśli ciągłości nie ma, podziel trasę na pół i testuj kolejne fragmenty.
- Przy podejrzeniu przerwy przerywanej lekko poruszaj przewodem przy złączkach i w miejscach zgięcia.
Tu najlepiej działa metoda połówek. Zamiast błądzić po całej trasie, dzielisz odcinek na mniejsze fragmenty i sprawdzasz je po kolei. To proste, ale wyjątkowo skuteczne, zwłaszcza przy przewodach dostępnych w puszkach lub rozdzielnicach.
| Wynik testu | Co to zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| Brak ciągłości | Pełna przerwa albo rozłączony zacisk | Testuj przewód odcinkami, zaczynając od środka trasy |
| Wynik skacze przy poruszaniu kablem | Przerwa przerywana, pęknięta żyła albo luźny styk | Sprawdź miejsca zgięć, przepusty i zaciski |
| Ciągłość jest, ale instalacja nie działa | Problem leży gdzie indziej | Weryfikuj oprawę, zasilacz, wyłącznik i połączenia |
| Niski, ale niestabilny opór | Utlenienie, częściowe uszkodzenie lub słaby styk | Rozbierz złącze i obejrzyj zaciski |
Warto pamiętać, że sam multimetr nie pokazuje położenia usterki na trasie przewodu. Mówi tylko, czy przewód przewodzi. Dlatego przy widocznym kablu szukam punktu, w którym pomiar zaczyna się zmieniać po delikatnym zgięciu, a przy dłuższej trasie przechodzę do lokalizacji sygnałowej.
Gdy kabel znika w ścianie, użyj lokalizatora sygnału albo TDR
Przy przewodzie ukrytym w tynku, suficie podwieszanym albo posadzce najwięcej daje śledzenie trasy sygnałem. Lokalizator lub toner wprowadza sygnał do przewodu, a sonda wskazuje, gdzie ten sygnał jeszcze jest obecny i gdzie zaczyna zanikać. To właśnie ten moment najczęściej prowadzi do miejsca uszkodzenia.W praktyce procedura wygląda tak: odłączasz obwód, podajesz sygnał na przewód i przechodzisz trasę sondą. Gdy zbliżasz się do usterki, zmniejszasz czułość, żeby nie zgadywać na podstawie zbyt szerokiego pola. Najcenniejsza informacja to nie sam dźwięk, tylko punkt, w którym sygnał nagle słabnie. Tam zwykle trzeba szukać przerwy, złącza albo uszkodzenia mechanicznego.
Jeśli nie masz dostępu do końca przewodu, przydaje się zacisk indukcyjny albo lokalizator kontaktowy, który pozwala wprowadzić sygnał bez rozpinania całej instalacji. To szczególnie wygodne przy kabelkach za ścianą, w peszlach i przy dłuższych ciągach instalacyjnych. Wiele takich urządzeń potrafi śledzić przewód przez płytę g-k, mur, a nawet w terenie otwartym.
TDR działa inaczej. Wysyła krótki impuls i analizuje jego odbicie od miejsca zmiany w przewodzie. Dzięki temu można oszacować odległość do usterki, a nie tylko jej ogólną strefę. To dobry wybór przy przerwach, zwarciach i zmianach impedancji, ale nie jest cudownym lekarstwem na każde uszkodzenie. Przy problemach wysokooporowych albo bardzo złożonych trasach może być potrzebna inna technika albo połączenie kilku metod.
Ta część diagnostyki jest najcenniejsza wtedy, gdy kabel znika z oczu. I właśnie dlatego tak często sprawdza się przy montażu oświetlenia, gdzie przewody idą za płytami, w suficie albo w bruzdach.
W instalacji oświetleniowej winny bywa nie kabel, lecz złącze albo zasilacz
Przy awarii oświetlenia LED nie zakładałbym od razu przerwanego przewodu. Z doświadczenia częściej zawodzą złączki, wypięty przewód w puszce, sterownik LED albo sama oprawa. Jeśli jedna lampa nie świeci, a reszta instalacji działa, najpierw sprawdzam punkt po punkcie: wejście zasilania, wyjście sterownika, zaciski i dopiero potem sam przebieg kabla.
W nowoczesnych instalacjach oświetleniowych szczególnie często problem siedzi w małych rzeczach: źle dociśniętej kostce, przewodzie wsuniętym za płytko w złączkę, przegrzanej końcówce albo uszkodzeniu po montażu oprawy. To ważne, bo objaw bywa identyczny jak przy przerwie w przewodzie, a naprawa jest zupełnie inna.
- Jeśli nie działa pojedyncza oprawa, sprawdź najpierw zaciski i samą oprawę.
- Jeśli gaśnie cały odcinek, kontroluj puszkę łączeniową i zasilacz.
- Jeśli usterka pojawia się po poruszeniu przewodem, podejrzewaj pękniętą żyłę albo luźny styk.
- Jeśli LED miga lub działa niestabilnie, problem może być po stronie drivera, a nie kabla.
W instalacjach schowanych w ścianie lub suficie zawsze myślę też o trasie mechaniczej: miejsce przejścia przez profil, otwór w puszce, strefę przy wkręcie, zacisk przy oprawie. Tam przewód najłatwiej uszkodzić podczas montażu. Dlatego przy modernizacji oświetlenia nie kończę diagnostyki na samym pomiarze ciągłości, tylko patrzę na cały układ zasilania.
To prowadzi do kolejnej pułapki: kilka błędów diagnostycznych potrafi zmylić nawet kogoś, kto mierzy przewody regularnie.
Najczęstsze błędy, które prowadzą do złej diagnozy
Największy błąd to pomiar bez odłączenia wszystkiego, co jest podłączone do przewodu. Odbiornik, driver LED albo inny element instalacji potrafi zasymulować uszkodzenie, choć sam kabel jest dobry. Drugi klasyk to zbyt szybkie uznanie, że „brak sygnału” oznacza przerwę dokładnie w tym miejscu, w którym go ostatnio słyszałeś. W praktyce to bywa tylko strefa zaniku, a nie sam punkt awarii.
Ja unikam też szukania przerwy wyłącznie „na czuja”, czyli przez losowe rozkuwanie ściany. To najdroższa metoda z możliwych. Jeśli kabel jest ukryty, zawsze lepiej najpierw zawęzić strefę lokalizatorem, a dopiero potem otwierać tynk w jednym, dobrze uzasadnionym miejscu. Taki porządek oszczędza czas, pieniądze i nerwy.
- Nie testuj przewodu pod obciążeniem, jeśli nie musisz.
- Nie myl luźnego zacisku z przerwą w kablu.
- Nie ignoruj przerwy przerywanej, która pojawia się tylko przy zginaniu.
- Nie zakładaj, że wina zawsze leży po stronie przewodu, gdy nie działa oświetlenie.
- Nie rozcinaj kabla w kilku miejscach bez planu, bo utrudnisz późniejszą naprawę.
Jeśli chcesz mieć wynik, a nie tylko wrażenie diagnozy, trzymaj się kolejności: odłączenie, pomiar, zawężenie, dopiero potem ingerencja. To naprawdę działa lepiej niż szybkie strzelanie w ścianę.
Po naprawie sprawdź jeszcze raz, zanim zamkniesz dostęp do przewodu
Po znalezieniu uszkodzenia nie kończę pracy na samym „zadziałało”. Najpierw trzeba wykonać naprawę w sposób trwały i zgodny z instalacją, a potem ponownie sprawdzić ciągłość oraz, jeśli to ma sens, izolację. W praktyce oznacza to zwykle poprawne połączenie w puszce, wymianę uszkodzonego odcinka albo wymianę całej sekcji, jeśli przewód jest zbyt mocno nadwyrężony.

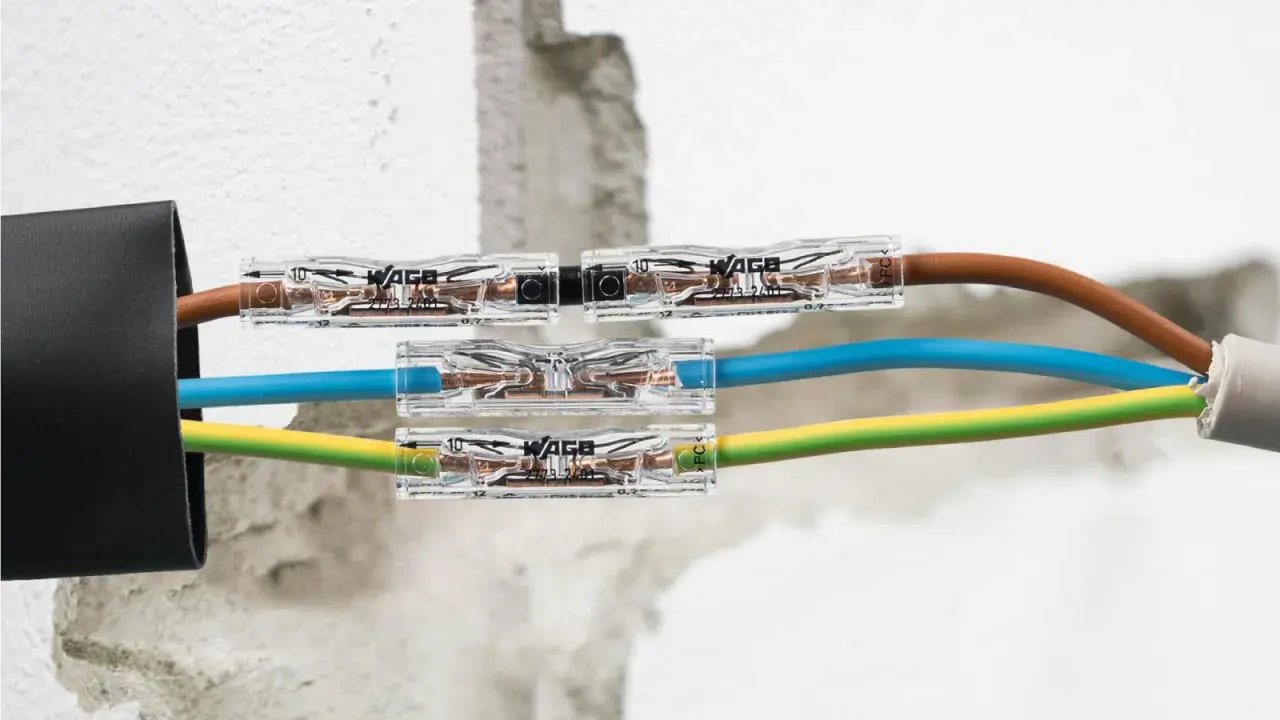

Jeżeli awaria była ukryta w ścianie, często rozsądniej jest wymienić cały odcinek między punktami dostępowymi niż robić kilka łączeń w niedostępnym miejscu. Przy instalacjach oświetleniowych szczególnie ważne jest też odciążenie mechaniczne przewodów przy oprawach i zachowanie porządku w puszce. Dobrze zrobione łączenie ma być dostępne, czytelne i możliwe do ponownego sprawdzenia bez demolki.
Po naprawie robię jeszcze krótki test funkcjonalny pod normalnym obciążeniem. Dzięki temu od razu widzę, czy problem był w samej żyłę, czy w czymś, co ujawnia się dopiero po włączeniu lampy albo zasilacza. To ostatni krok, ale z praktycznego punktu widzenia równie ważny jak samo namierzenie przerwy.
Najkrótsza droga do trafnej diagnozy w praktyce
Jeśli przewód jest dostępny z obu stron, zacznij od multimetru i dzielenia trasy na odcinki. Jeśli kabel znika w ścianie, szybciej dojdziesz do celu z tonerem, sondą albo lokalizatorem obwodów. A gdy potrzebujesz większej precyzji na dłuższym przebiegu, TDR zwykle daje najlepszą prelokalizację i ogranicza kuwanie do jednego, małego obszaru.
W instalacjach oświetleniowych pamiętaj jednak o jednej rzeczy, którą wielu pomija: objawy przerwanego kabla często są takie same jak przy wadliwym złączu, driverze LED albo luźnym zacisku. Dlatego najlepszy efekt daje nie jeden „magiczny” test, tylko logiczna kolejność sprawdzania całego toru zasilania. Tak właśnie najczęściej dochodzi się do miejsca awarii bez zbędnych strat.
Jeśli podejdziesz do tematu spokojnie i metodycznie, lokalizacja przerwy przestaje być zgadywanką. Najpierw bezpieczeństwo, potem ciągłość, następnie zawężanie strefy i dopiero na końcu naprawa - to najkrótsza droga do wyniku, który naprawdę da się obronić w praktyce.
