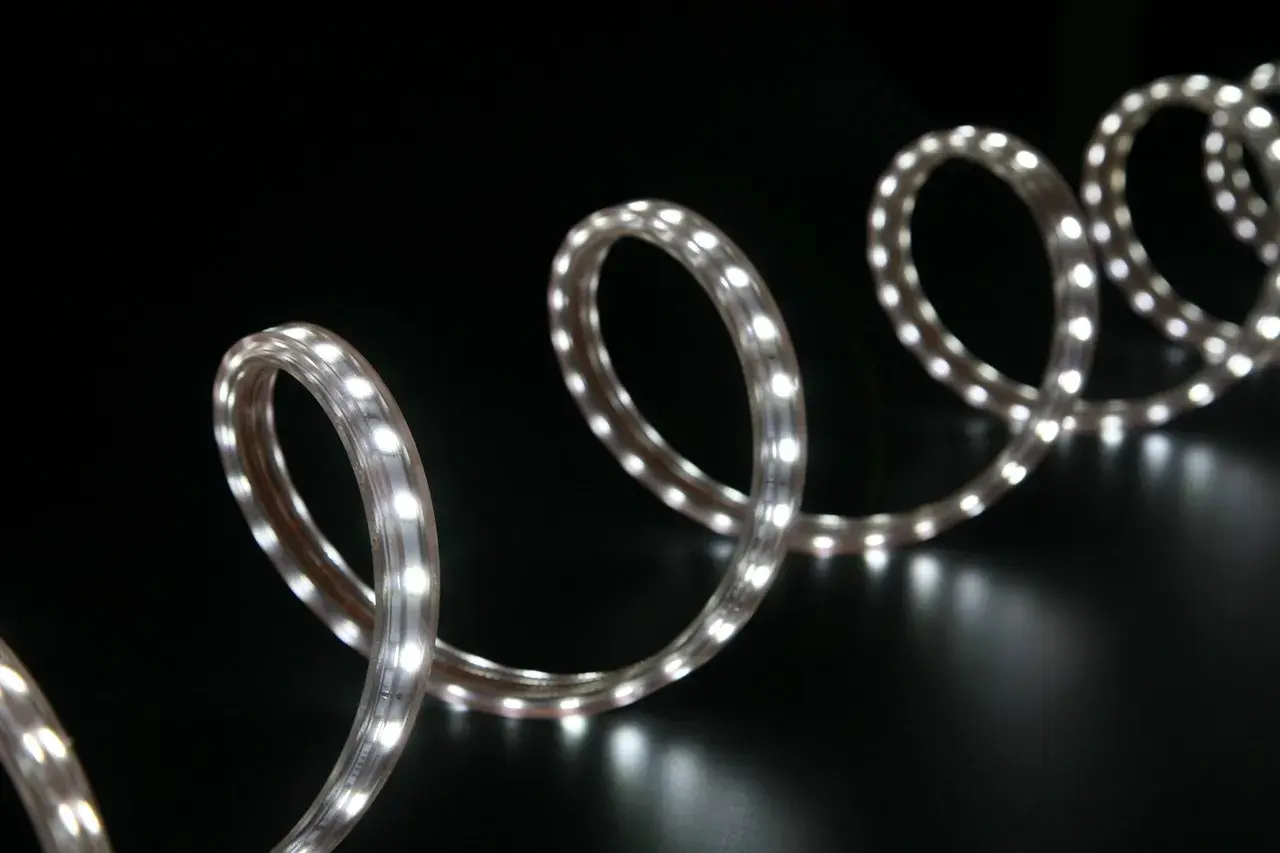

Taśma LED sterowana klasycznym włącznikiem to wygodne rozwiązanie do kuchni, garderoby, salonu albo zabudowy meblowej, ale poprawne podłączenie wymaga zrozumienia jednego kluczowego elementu: włącznik zwykle odcina zasilanie po stronie 230 V, a sama taśma pracuje przez zasilacz 12 V lub 24 V. W tym artykule pokazuję, jak podłączyć taśmę LED do włącznika światła bez pomyłek w okablowaniu, jakie elementy przygotować, gdzie najczęściej pojawiają się błędy i kiedy lepiej zatrzymać się przed rozdzielnią. Zależy mi na tym, żeby po lekturze układ był dla Ciebie logiczny, a nie tylko „jakoś działający”.
Najważniejsze informacje, zanim zaczniesz montaż
- Standardowy włącznik powinien odcinać fazę 230 V zasilającą zasilacz LED, a nie samą taśmę.
- Do taśmy 12 V lub 24 V dobierz zasilacz o tej samej wartości napięcia i z co najmniej 20% zapasu mocy.
- Przy montażu sprawdź, czy w puszce masz przewód neutralny N i ochronny PE, jeśli zasilacz ich wymaga.
- Jeśli odcinek jest długi, 24 V zwykle daje stabilniejsze świecenie niż 12 V.
- Najczęstsze problemy to zbyt słaby zasilacz, odwrócona polaryzacja i słabe połączenia przewodów.
Jak działa taki układ w praktyce
Najprostszy schemat jest banalny, ale właśnie na tym etapie wiele osób robi niepotrzebny skrót. Włącznik ścienny przerywa obwód 230 V, zasilacz zamienia to napięcie na 12 V lub 24 V, a dopiero taśma LED świeci po stronie niskiego napięcia. To oznacza, że włącznik montuje się przed zasilaczem, a nie między zasilaczem a taśmą.
Jeśli masz gotową taśmę 230 V z bezpośrednim zasilaniem sieciowym, schemat jest inny, ale w domowych realizacjach najczęściej pracuje się właśnie na układzie 12 V lub 24 V z zasilaczem. W praktyce ten wariant jest bardziej uniwersalny, bezpieczniejszy w dotyku i łatwiejszy do serwisowania.
| Element | Funkcja | Co zapamiętać |
|---|---|---|
| Włącznik | Przerywa obwód 230 V | Najczęściej rozłącza fazę, czyli przewód L |
| Zasilacz LED | Obniża napięcie do 12 V lub 24 V | Musi pasować do taśmy pod względem napięcia |
| Taśma LED | Świeci po stronie niskiego napięcia | Trzeba pilnować polaryzacji przy wyjściu DC |
Jeśli trzymasz się tej logiki, instalacja jest przewidywalna, a sam przełącznik zachowuje się dokładnie tak, jak przy zwykłej lampie. Teraz warto dobrać wszystkie elementy tak, żeby potem nie poprawiać połączeń z braku odpowiedniego osprzętu.
Co przygotować przed montażem
Zaczynam od sprawdzenia, czy mam nie tylko samą taśmę, ale też osprzęt, który pasuje do jej parametrów. W praktyce największą różnicę robią trzy rzeczy: zgodne napięcie, odpowiednia moc zasilacza i sensowny sposób połączenia przewodów.
- taśma LED 12 V lub 24 V, zgodna z planowanym zasilaniem;
- zasilacz LED o tej samej wartości napięcia, najlepiej stałonapięciowy, czyli taki, który oddaje stabilne 12 V albo 24 V;
- zwykły włącznik jednobiegunowy, który rozłącza fazę;
- przewody i złączki dopasowane do miejsca montażu;
- multimetr lub próbnik do sprawdzenia braku napięcia;
- profil aluminiowy, jeśli taśma ma pracować długo albo ma być widoczna we wnętrzu;
Warto też od razu zdecydować, czy łączenia będą robione na złączkach, czy przez lutowanie. Złączki są szybsze i wygodne w serwisie, ale lut zwykle daje pewniejsze połączenie tam, gdzie instalacja ma działać latami i nie być ruszana.
| Parametr | 12 V | 24 V |
|---|---|---|
| Typowe zastosowanie | Krótsze odcinki, meble, wnęki | Dłuższe linie, sufit, większe zabudowy |
| Stabilność jasności | Dobra na krótkim dystansie | Zwykle lepsza przy dłuższej taśmie |
| Ryzyko spadku napięcia | Wyraźniejsze przy większej długości | Mniejsze, ale nadal trzeba je kontrolować |
| Wygoda montażu | Prosty start przy małych projektach | Lepszy wybór, gdy chcesz równego światła |
Jeżeli już na tym etapie wiesz, co kupujesz, sam montaż przestaje być zgadywanką i można przejść do połączeń krok po kroku.
Montaż krok po kroku bez zgadywania
Tu nie ma miejsca na improwizację. Najpierw odłącz zasilanie w rozdzielni i sprawdź, czy przewody są martwe, bo to jedyny moment, w którym instalacja jest naprawdę bezpieczna do pracy.
- Wyłącz odpowiedni bezpiecznik i upewnij się, że obwód nie jest pod napięciem.
- Przygotuj miejsce dla zasilacza tak, aby miał dostęp powietrza i nie był ściśnięty w zamkniętej wnęce bez wentylacji.
- Podłącz taśmę LED do wyjścia zasilacza, pilnując polaryzacji + i −.
- Doprowadź przewód fazowy L do wejścia włącznika, a z wyjścia włącznika poprowadź L do wejścia zasilacza.
- Przewód neutralny N połącz bezpośrednio z zasilaczem, omijając włącznik.
- Jeśli zasilacz ma zacisk PE, podłącz przewód ochronny zgodnie z oznaczeniem producenta.
- Po zamknięciu połączeń włącz bezpiecznik i sprawdź, czy przełącznik odcina i załącza światło bez migotania.
| Zacisk lub przewód | Gdzie podłączyć | Uwaga praktyczna |
|---|---|---|
| L | Wejście włącznika | To przewód fazowy zasilający obwód |
| L’ lub wyjście włącznika | Wejście L zasilacza | To właśnie ten przewód jest „przerywany” przez włącznik |
| N | Bezpośrednio do N zasilacza | Nie prowadzi się go przez zwykły przełącznik |
| PE | Zacisk ochronny zasilacza, jeśli występuje | Dotyczy zasilaczy i obudów wymagających uziemienia |
| + / − | Wyjście DC zasilacza i taśma LED | Polaryzacja musi się zgadzać |
W takim układzie włącznik steruje zasilaczem, a zasilacz steruje taśmą. To proste rozdzielenie jest ważniejsze niż sam typ taśmy, bo od niego zależy poprawna kolejność podłączeń i późniejsza bezawaryjność.
Jak dobrać zasilacz i długość taśmy
To jeden z tych momentów, w których instalacja wygląda poprawnie, ale po uruchomieniu zaczyna zachowywać się kapryśnie. Ja zawsze liczę moc w ten sam sposób: moc na metr × długość taśmy + 20% zapasu. Ten zapas nie jest ozdobą. Chroni zasilacz przed ciągłą pracą na granicy możliwości i zwykle wydłuża życie całego układu.
| Taśma | Moc na metr | Długość | Wynik obliczeń | Praktyczny wybór zasilacza |
|---|---|---|---|---|
| Odcinek do mebla | 4,8 W/m | 3 m | 14,4 W | 20 W |
| Oświetlenie kuchenne | 9 W/m | 5 m | 45 W | 60 W |
| Mocniejsza linia dekoracyjna | 14,4 W/m | 2 m | 28,8 W | 40 W |
Przy dłuższych odcinkach lepiej sprawdza się 24 V niż 12 V, bo napięcie spada wolniej i łatwiej utrzymać równą jasność na całej długości. W materiałach producentów często pojawiają się też orientacyjne limity długości jednego odcinka bez dodatkowych zabiegów: około 8 m dla systemów 12 V i około 12 m dla 24 V, ale traktuję to jako wskazówkę, nie uniwersalną normę. Ostatecznie zawsze wygrywa karta konkretnej taśmy.
Jeśli planujesz zabudowę kuchenną, niszę albo dłuższą listwę świetlną, ten etap decyduje o tym, czy światło będzie wyglądało równo, czy zacznie słabnąć na końcu profilu. A skoro to już policzone, pozostaje jeszcze kilka błędów, które potrafią zepsuć nawet dobrze zaprojektowany układ.
Najczęstsze błędy i szybka diagnostyka
W praktyce najwięcej problemów nie wynika z samej taśmy, tylko z połączeń. Jeśli coś nie działa, zwykle zaczynam od trzech rzeczy: polaryzacji, mocy zasilacza i jakości styków.
| Problem | Co zwykle się dzieje | Jak to naprawić |
|---|---|---|
| Zasilacz za słaby | Taśma świeci słabiej, gaśnie albo miga | Dobierz moc z zapasem i sprawdź obciążenie |
| Odwrócona polaryzacja | Taśma nie startuje albo działa niestabilnie | Sprawdź oznaczenia + i − na wyjściu DC |
| Włącznik po złej stronie układu | Układ nie odcina zasilacza tak, jak powinien | Wstaw przełącznik przed zasilaczem, po stronie 230 V |
| Słabe połączenia | Pojawia się migotanie lub chwilowe zaniki światła | Użyj pewnych złączek albo popraw lutowanie |
| Brak chłodzenia | Taśma i profil nadmiernie się nagrzewają | Zastosuj profil aluminiowy i nie zamykaj taśmy bez odprowadzenia ciepła |
| Delikatne żarzenie po wyłączeniu | Taśma ledwo świeci mimo „wyłączonego” światła | Sprawdź włącznik elektroniczny, prądy upływu i kompatybilność z LED |
Jeżeli po wyłączeniu taśma delikatnie żarzy się albo świeci bardzo słabo, winny bywa włącznik elektroniczny o małym poborze albo prąd upływu w elektronice. Wtedy pomaga włącznik przystosowany do LED lub odpowiedni moduł kompensujący, a nie wymiana całej taśmy. Gdy z kolei końcówka pasa świeci słabiej niż początek, nie szukam problemu w przełączniku, tylko w zbyt długim odcinku albo zbyt cienkim przewodzie zasilającym.
Po usunięciu tych typowych pułapek zostaje już tylko zaplanowanie, jak całość ma działać na co dzień, żeby nie trzeba było do niej wracać po kilku miesiącach.
Co warto przewidzieć od razu
Jeśli chcesz tylko prostego włączania i wyłączania, klasyczny przełącznik w zupełności wystarczy. Jeśli myślisz o ściemnianiu, potrzebujesz już nie zwykłego włącznika, ale zasilacza i sterowania zgodnego z funkcją dimmingu, bo standardowy przełącznik nie reguluje jasności. Przy zabudowach meblowych, w łazience albo w miejscach trudniej dostępnych planuję też od razu dostęp do zasilacza, bo to on najczęściej wymaga wymiany, a nie sama taśma.
Ważne jest też chłodzenie. Taśma LED schowana bezpośrednio w zamkniętej wnęce potrafi działać krócej, nawet jeśli elektrycznie wszystko jest podłączone poprawnie. Aluminiowy profil nie jest więc tylko detalem estetycznym. Pomaga odprowadzić ciepło i zwykle poprawia trwałość instalacji.
Jeżeli instalacja jest stara, w puszce brakuje przewodu neutralnego albo nie masz pewności co do oznaczeń żył, lepiej przerwać montaż i skonsultować układ z elektrykiem. Przy 230 V najtańszą oszczędnością jest poprawnie wykonany punkt na starcie, nie późniejsze poprawki.
