Łączenie przewodów bez lutowania ma sens wtedy, gdy liczy się szybki montaż, łatwy serwis i porządne trzymanie żyły. W praktyce odpowiedź na pytanie, jak połączyć kable bez lutowania, zależy od przekroju przewodu, miejsca montażu i tego, czy mówimy o oprawie, puszce czy instalacji zewnętrznej. Poniżej rozkładam to na konkretne metody, pokazuję, co wybrać do oświetlenia LED i wskazuję typowe błędy, które psują nawet dobrze dobrane połączenie.
Najkrótsza odpowiedź jest taka, że liczy się nie trik, tylko dobór właściwej złączki

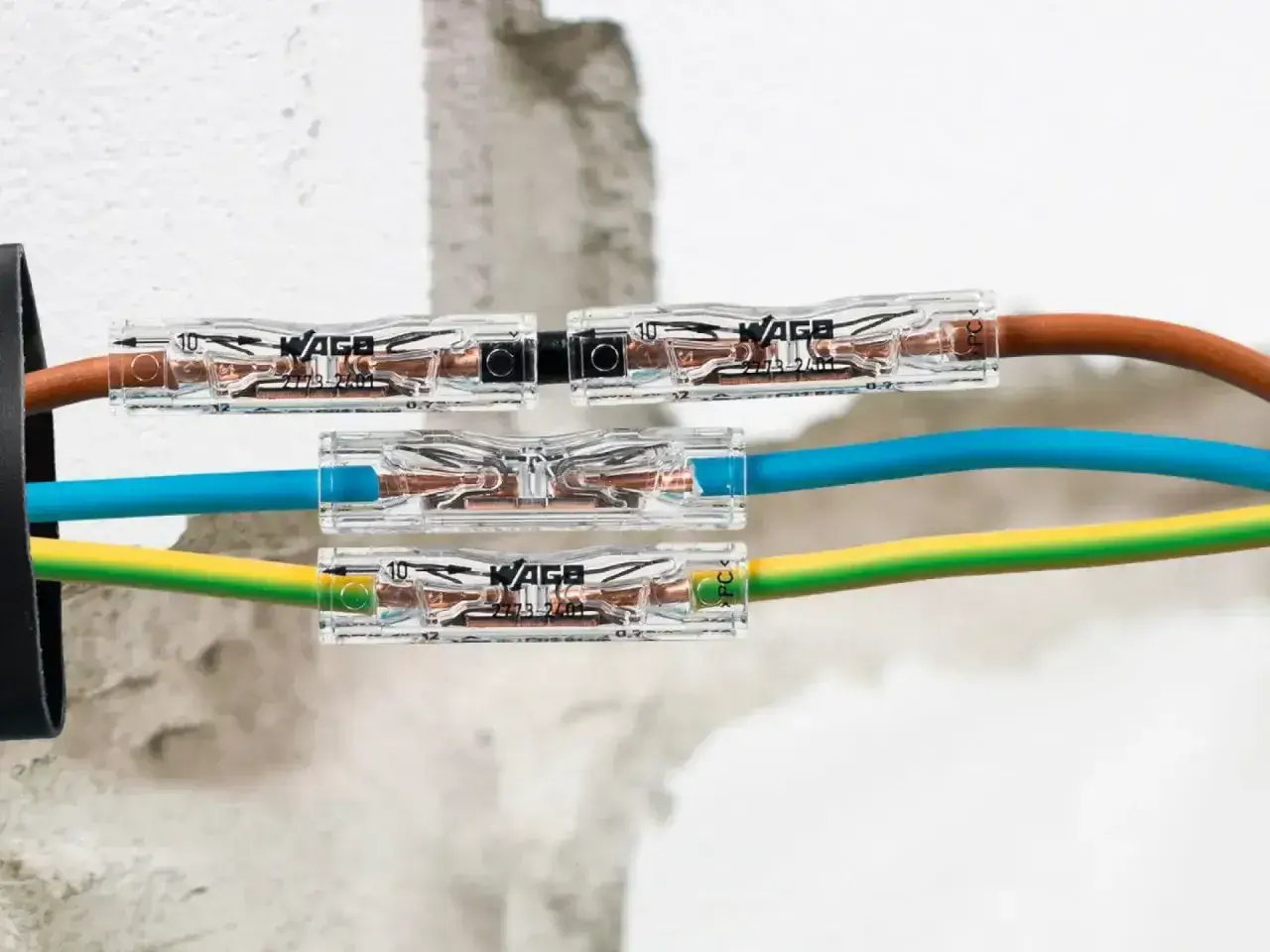

- Złączki dźwigniowe są najpraktyczniejsze do puszek, opraw i większości domowych połączeń oświetleniowych.
- Listwy śrubowe działają, ale wymagają większej staranności przy dokręceniu i kontroli żyły.
- Połączenia zaciskane sprawdzają się w kablach i naprawach odcinków przewodu, zwłaszcza przy pracy z linką.
- Złącza IDC są szybkie przy odgałęzieniach, ale trzeba je dobrać do konkretnego typu przewodu i zastosowania.
- Warunki środowiskowe mają znaczenie: na zewnątrz i w wilgoci bezpieczniej wybrać wersję hermetyczną lub IP68.
- Nie łącz przewodów samą taśmą ani skręcaniem bez złącza, bo to słabe mechanicznie i trudne do serwisowania.
Jakie metody łączenia przewodów bez lutowania mają sens

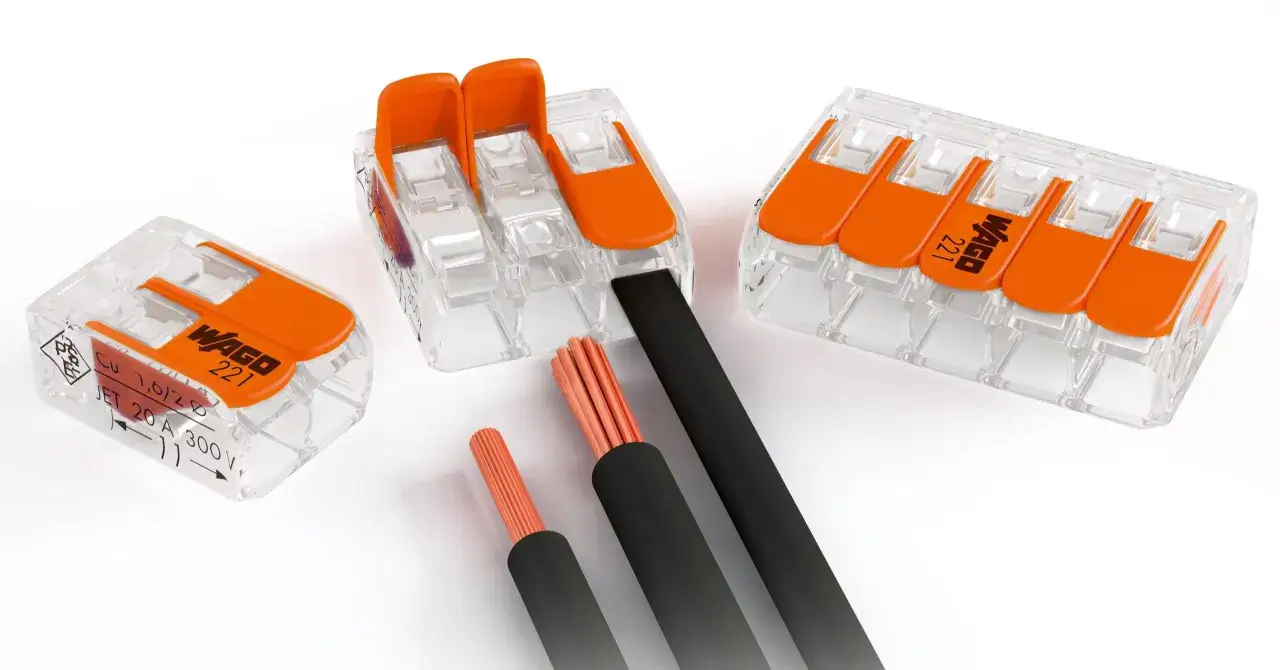

Jeśli mam wskazać jeden najbardziej uniwersalny wybór do domu i oświetlenia, stawiam na złączki dźwigniowe. W praktyce producenci, tacy jak WAGO, dla serii 221 podają zakres od 0,14 do 6 mm2 i odizolowanie na 11 mm, więc od razu wiadomo, że nie chodzi o przypadkowe „wciśnięcie” żyły, tylko o kontrolowany montaż.
Poniżej porównuję metody, które faktycznie mają zastosowanie w instalacji, a nie tylko wyglądają dobrze na zdjęciu.
| Metoda | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia | Koszt orientacyjny |
|---|---|---|---|---|
| Złączka dźwigniowa lub push-in | Puszki, oprawy LED, sufity podwieszane, łączenie przewodów różnego typu | Szybka, czytelna, łatwa do kontroli i demontażu | Trzeba dobrać przekrój i nie przekraczać parametrów producenta | Około 1,1-1,7 zł za sztukę w popularnych wersjach |
| Listwa zaciskowa śrubowa | Proste połączenia w puszkach i oprawach, gdy jest więcej miejsca | Tania, łatwo dostępna, zrozumiała dla większości monterów | Wymaga dobrego dokręcenia i większej kontroli przewodu | Zwykle od kilkudziesięciu groszy do około 1-2 zł za tor |
| Połączenie zaciskane | Naprawy przewodów, odcinki linki, połączenia w urządzeniach i instalacjach niskonapięciowych | Trwałe, kompaktowe, dobrze znosi drgania | Potrzebna jest odpowiednia zaciskarka i właściwy rozmiar konektora | Najczęściej kilkadziesiąt groszy za sztukę |
| Złącze IDC | Odgałęzienia, szybkie łączenie żył sygnałowych i niektóre zastosowania oświetleniowe | Bardzo szybkie, mało operacji montażowych | Nie każda żyła i nie każde zastosowanie się nadają | Zwykle kilka złotych za sztukę lub komplet |
| Złącze żelowe lub IP68 | Taras, ogród, elewacja, strefy wilgotne, zewnętrzne odcinki LED | Szczelność i odporność na wilgoć | Większy gabaryt i wyższa cena | Od kilku do kilkudziesięciu złotych, zależnie od klasy szczelności |
W praktyce najważniejsze jest to, żeby złączka była dobrana do środowiska, a nie tylko do samej średnicy przewodu. Gdy już wiesz, czym się różnią, dużo łatwiej wybrać rozwiązanie pod konkretną lampę, puszkę albo zasilacz LED.
Które rozwiązanie wybrać do lampy, zasilacza LED i instalacji zewnętrznej
Tu nie ma jednej odpowiedzi do wszystkiego. Ja patrzę na trzy rzeczy naraz: miejsce montażu, rodzaj przewodu i to, czy połączenie ma być później serwisowane. Tabela niżej pokazuje najczęstsze scenariusze bez zbędnego teoretyzowania.
| Sytuacja | Mój wybór | Dlaczego to działa |
|---|---|---|
| Oprawa sufitowa, kinkiet, puszka w ścianie | Złączka dźwigniowa | Jest kompaktowa, szybka i pozwala łatwo sprawdzić połączenie po montażu |
| Wąska przestrzeń w lampie lub profilu LED | Wersja przelotowa lub miniaturowa złączka instalacyjna | Oszczędza miejsce i nie robi z puszki plątaniny przewodów |
| Ogród, elewacja, taras, strefa narażona na wilgoć | Hermetyczne złącze żelowe albo IP68 | Tu liczy się szczelność, nie tylko sam kontakt elektryczny |
| Naprawa przewodu w urządzeniu lub odcinku niskonapięciowym | Połączenie zaciskane | Po dobrym zaciśnięciu jest trwałe i nie luzuje się od wibracji |
| Rozdzielenie kilku obwodów na jednym potencjale | Listwa zaciskowa lub blok rozdzielczy | Łatwiej utrzymać porządek i później zmierzyć napięcie albo zrobić serwis |
Do oświetlenia domowego najczęściej wygrywa złączka dźwigniowa, bo łączy prostotę montażu z dobrą kontrolą jakości połączenia. Z kolei na zewnątrz nie oszczędzam na szczelności, bo wilgoć bardzo szybko pokazuje, że „byle działało” to zły kierunek. Z tej logiki wynika też kolejny krok: samo dobranie metody nie wystarcza, trzeba jeszcze poprawnie wykonać połączenie.
Jak zrobić połączenie krok po kroku
Najpierw odłączam zasilanie i sprawdzam brak napięcia dwubiegunowym próbnikiem. To nie jest detal, tylko podstawowy warunek pracy. Dopiero potem biorę się za odizolowanie przewodu, dobór złączki i złożenie połączenia.
Przygotuj przewód tak, jak wymaga tego złączka
W serii 221 odizolowanie wynosi 11 mm i to dobry przykład, dlaczego warto czytać oznaczenia producenta zamiast zgadywać. Zbyt krótko zdjęta izolacja daje słabszy styk, a zbyt długi odcinek odsłania miedź i zwiększa ryzyko zwarcia. Jeśli pracuję z linką, sprawdzam też, czy dana złączka dopuszcza przewód wielodrutowy bez dodatkowej tulejki.
Wsuń żyłę do końca i zamknij mechanizm
W złączkach dźwigniowych podnoszę dźwignię, wsuwam przewód i zamykam zacisk. W listwach śrubowych dociskam przewód równomiernie, bez nadmiernej siły, ale też bez „na czuja”. W połączeniach zaciskanych używam odpowiedniej zaciskarki i nie improwizuję kombinerkami, bo to zwykle kończy się słabym punktem kontaktu.
Przeczytaj również: Podłączenie przewodu trzyżyłowego (L N PE) - Schemat i błędy
Sprawdź, czy połączenie naprawdę trzyma
Po złożeniu robię krótki test pociągnięcia każdej żyły. To banalne, ale bardzo skuteczne. Jeśli przewód wysuwa się bez wyraźnego oporu, połączenie trzeba poprawić od razu. Na końcu układam przewody w puszce bez naprężenia i bez ostrych załamań, bo nawet dobre złącze źle znosi ciągłe „szarpanie” kablami.
W przypadku instalacji oświetleniowej ten etap zwykle przesądza o trwałości całości. Jeśli montaż jest czysty, a złączka dobrana rozsądnie, późniejszy serwis staje się szybki i przewidywalny.
Najczęstsze błędy, które psują nawet dobrą złączkę
Najwięcej problemów widzę nie w samym wyborze złączki, tylko w kilku powtarzalnych błędach montażowych. Warto je znać, bo każda z tych rzeczy potrafi obniżyć jakość połączenia bardziej niż sama różnica między markami.
- Skręcanie żył i oklejanie taśmą zamiast użycia właściwego złącza.
- Zły dobór przekroju przewodu do zakresu złączki.
- Niedostateczne odizolowanie albo zbyt długi odsłonięty odcinek miedzi.
- Używanie złączki wewnętrznej na zewnątrz bez ochrony przed wilgocią.
- Mieszanie przewodów i materiałów w sposób niezgodny z instrukcją producenta.
- Zbyt mało miejsca w puszce, przez co przewody są ściśnięte i naciskają na zacisk.
- Brak kontroli połączenia po montażu, czyli pominięcie testu pociągnięcia i wizualnej inspekcji.
Jest jeszcze jeden klasyczny błąd: traktowanie lutowania jako „lepszej” wersji połączenia w ścianie. Sam lut nie rozwiązuje problemu mechaniki, a w instalacji stałej to właśnie mechaniczne trzymanie przewodu ma znaczenie. Jeśli od razu wyłapiesz te pomyłki, połączenie będzie po prostu przewidywalne.
Kiedy bezlutowe łączenie nie wystarczy i lepiej odpuścić
Nie każda instalacja nadaje się do zrobienia „na szybko” i nie każda awaria powinna być naprawiana metodą prób i błędów. Jeśli mam do czynienia ze starą instalacją aluminiową, nieznanym stanem żył, obciążonym obwodem 230 V albo miejscem trudno dostępnym po zabudowie, wolę zatrzymać się i ocenić ryzyko.
- Gdy przewody są stare, kruche lub mają uszkodzoną izolację.
- Gdy połączenie ma pracować w wilgoci, a nie masz złącza o odpowiedniej szczelności.
- Gdy obwód jest ukryty i później nie będzie możliwości kontroli.
- Gdy nie masz pewności co do przekroju przewodu lub sposobu jego zakończenia.
- Gdy instalacja jest mieszana i wymaga łączenia różnych typów żył bez pewności zgodności złączki.
W takich sytuacjach bezpieczniej jest dobrać właściwy osprzęt albo oddać temat elektrykowi, niż liczyć, że „jakoś będzie”. W praktyce to właśnie niepewne połączenia najczęściej wracają potem jako grzanie, iskrzenie albo okresowe zaniki zasilania.
Co kupić, żeby połączenie nie wymagało poprawek po montażu
Jeśli kompletuję zestaw do lamp, puszek i drobnych prac instalacyjnych, patrzę przede wszystkim na zakres przekrojów, rodzaj przewodu, miejsce montażu i możliwość kontroli połączenia. Złączka z przezroczystą obudową jest zwykle wygodniejsza niż „czarny klocek bez informacji”, bo od razu widzę, czy żyła doszła do końca i czy zacisk zamknął się poprawnie.
W domowej praktyce najczęściej wystarcza mi kilka typów: kompaktowa złączka dźwigniowa do opraw i puszek, tulejki lub konektory zaciskane do przewodów linkowych oraz wersja hermetyczna do zewnętrznych odcinków LED. Cena też ma znaczenie, ale nie największe: w realnym rynku pojedyncza złączka dźwigniowa bywa w okolicach 1,1-1,7 zł, tulejka zaciskowa około 0,25 zł, a szczelne złącza do wilgoci kosztują wyraźnie więcej, zwykle kilka do kilkudziesięciu złotych w zależności od konstrukcji.
Najlepsza decyzja to zwykle nie najtańsza, tylko taka, która pasuje do miejsca montażu, rodzaju przewodu i przyszłego serwisu. W oświetleniu domowym i instalacjach LED właśnie to robi największą różnicę.
