Najważniejsze zasady układu z łącznikiem krzyżowym
- Potoczny wyłącznik krzyżowy nie działa samodzielnie, tylko jako element pośredni między dwoma łącznikami schodowymi.
- W układzie trójpunktowym potrzebujesz 2 łączników schodowych i 1 krzyżowego, a każdy kolejny punkt sterowania oznacza następny łącznik krzyżowy.
- Faza trafia do pierwszego łącznika schodowego, przewody korespondencyjne przechodzą przez łącznik krzyżowy, a z drugiego schodowego wychodzi przewód do lampy.
- Przewód neutralny N i ochronny PE prowadzi się bezpośrednio do oprawy, nie przez łączniki.
- Najwięcej błędów wynika z pomylenia zacisków, zaufania samym kolorom przewodów i pracy bez sprawdzenia braku napięcia.
Jak działa układ z łącznikiem krzyżowym
W praktyce myślę o nim jak o rozszerzeniu klasycznego sterowania schodowego. Dwa łączniki schodowe zamykają układ na jego końcach, a łącznik krzyżowy trafia pośrodku i przełącza parę przewodów korespondencyjnych. To właśnie dzięki temu światło można włączać i wyłączać z trzech, czterech albo większej liczby miejsc.
Jeżeli potrzebujesz sterowania tylko z dwóch punktów, wystarczą same łączniki schodowe. Gdy dochodzi trzeci punkt, dokładany jest łącznik krzyżowy. Każdy następny punkt sterowania to kolejny krzyżowy wpięty między istniejące elementy układu.
| Liczba punktów sterowania | Układ osprzętu | Co to daje w praktyce |
|---|---|---|
| 2 | 2 łączniki schodowe | Najprostsze sterowanie np. z początku i końca korytarza |
| 3 | 2 łączniki schodowe + 1 krzyżowy | Wygodne przełączanie światła na schodach lub w długim przejściu |
| 4 | 2 łączniki schodowe + 2 krzyżowe | Dodatkowy punkt sterowania w rozbudowanej komunikacji |
| 5 | 2 łączniki schodowe + 3 krzyżowe | Kontrola światła z kilku odcinków jednego ciągu |
Ja zawsze zaczynam od policzenia punktów sterowania, bo to od razu pokazuje, czy potrzebujesz klasycznego układu 2-punktowego, czy jednak dochodzi pośredni łącznik. Ten prosty rachunek oszczędza później nerwów przy dobieraniu puszek, kabla i samego osprzętu. Gdy układ jest już jasny, można przejść do oznaczeń zacisków, a tam najczęściej kryje się pierwsza pułapka.

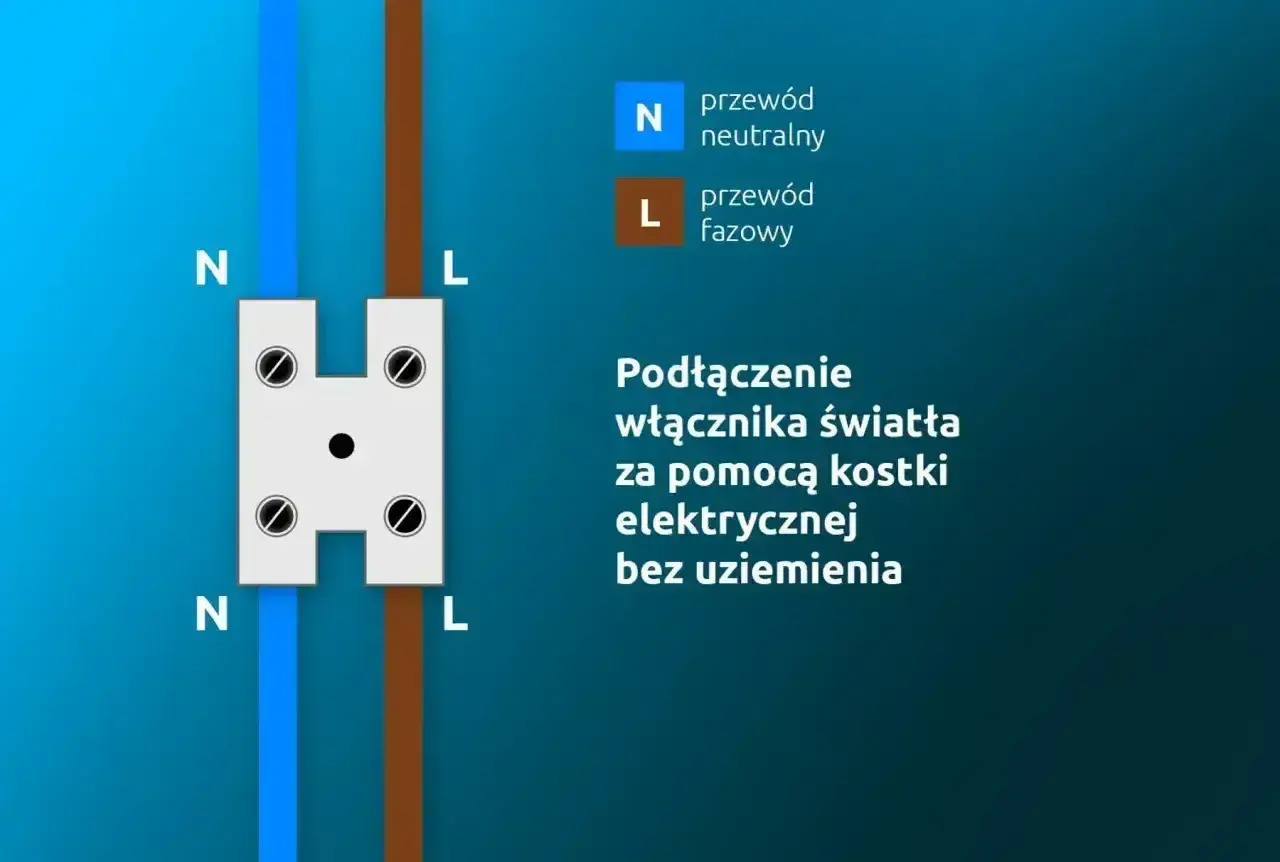

Jak czytać zaciski i przewody bez zgadywania
Na schemacie nie szukam najpierw koloru przewodu, tylko funkcji, jaką ma pełnić. L oznacza fazę, N neutralny, a PE ochronny. W układzie schodowo-krzyżowym faza trafia do pierwszego łącznika schodowego, a neutralny i ochronny idą prosto do lampy.
Łącznik krzyżowy ma zwykle cztery zaciski, czyli dwie pary wejść i wyjść. Jego zadanie jest proste: przełącza lub krzyżuje przewody korespondencyjne, czyli te dwie żyły, które prowadzą sygnał pomiędzy łącznikami schodowymi. W wielu modelach producent oznacza zaciski strzałkami albo prostymi numerami, dlatego zawsze trzymam się rysunku na mechanizmie, a nie wyłącznie pamięci i koloru izolacji.
| Oznaczenie | Znaczenie | Gdzie trafia |
|---|---|---|
| L | Przewód fazowy | Na wspólny zacisk pierwszego łącznika schodowego |
| Para korespondencyjna | Dwie żyły przesyłające przełączenie | Między łącznikiem schodowym a krzyżowym oraz dalej do drugiego schodowego |
| N | Przewód neutralny | Bezpośrednio do lampy |
| PE | Przewód ochronny | Do oprawy lub metalowych elementów wymagających ochrony |
W nowych instalacjach przewody fazowe bywają brązowe, czarne albo szare, neutralny jest niebieski, a ochronny zielono-żółty. To pomaga, ale nie rozwiązuje wszystkiego, bo w starszych mieszkaniach kolory potrafią mieszać się z realną funkcją przewodu. Dlatego przed montażem wolę mieć miernik niż polegać na samych barwach. Taka kolejność pracy prowadzi już wprost do przygotowania instalacji.
Co przygotować przed montażem
Najpierw odłączam zasilanie obwodu i sprawdzam brak napięcia miernikiem lub próbnikiem dwubiegunowym. To nie jest formalność, tylko warunek bezpiecznej pracy. W układach wielopunktowych jeden źle opisany przewód potrafi później wydłużyć diagnozę o kilkadziesiąt minut.
Do montażu przydają się podstawowe rzeczy, ale warto je mieć pod ręką zanim rozkręcisz pierwszą puszkę.
- miernik napięcia albo próbnik dwubiegunowy,
- śrubokręt z izolowaną rękojeścią,
- ściągacz izolacji,
- taśma lub oznaczniki do opisania żył,
- zapas przewodu w puszce, najlepiej około 10-15 cm,
- puszki podtynkowe o odpowiedniej głębokości, jeśli instalacja ma być wygodna w serwisie.
W praktyce największą różnicę robi nie sam osprzęt, tylko porządek w przewodach i miejsce w puszce. Jeżeli przewody są dociągnięte na styk, montaż mechanizmu staje się walką z geometrią, a nie z elektryką. Gdy wszystko jest przygotowane, można przejść do właściwego podłączenia.
Montaż krok po kroku
Najprostszy schemat układu traktuję zawsze tak samo: zasilanie wchodzi do pierwszego łącznika schodowego, środek obsługuje łącznik krzyżowy, a drugi schodowy kończy obwód i prowadzi go do lampy. To daje czytelny tor prądowy, czyli drogę, którą faza dociera do źródła światła.
- Wyłącz zabezpieczenie obwodu i potwierdź brak napięcia.
- Wyznacz kolejność elementów: pierwszy łącznik schodowy, łącznik krzyżowy pośrodku, drugi łącznik schodowy na końcu.
- Podłącz przewód fazowy do wspólnego zacisku pierwszego łącznika schodowego.
- Z dwóch zacisków przełącznych pierwszego schodowego wyprowadź dwie żyły korespondencyjne do wejścia łącznika krzyżowego.
- Z wyjścia łącznika krzyżowego poprowadź kolejną parę korespondencyjną do drugiego łącznika schodowego.
- Z wspólnego zacisku drugiego schodowego wyprowadź przewód do lampy.
- Przewód neutralny N i ochronny PE podłącz bezpośrednio do oprawy.
- Ułóż przewody w puszkach, przykręć mechanizmy, załóż ramki i przetestuj każdy punkt sterowania osobno.
Jeżeli dodajesz kolejny punkt sterowania, nie przebudowujesz całego układu od zera. Po prostu dokładamy następny łącznik krzyżowy między istniejące elementy i zachowujemy tę samą logikę przełączeń. To właśnie dlatego ten system jest tak popularny w korytarzach, na piętrach i w długich ciągach komunikacyjnych. Zanim jednak uznasz montaż za zakończony, sprawdź kilka rzeczy, które najczęściej wywracają działanie instalacji.
Najczęstsze błędy, które psują działanie układu
W praktyce błędy powtarzają się zaskakująco często. Nie wynikają z samego osprzętu, tylko z pośpiechu, słabego oznaczenia przewodów albo założenia, że każdy czterozaciskowy mechanizm działa tak samo. To nie działa.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Mylenie zacisku wspólnego z przełącznymi | Układ działa tylko w części położeń albo wcale | Sprawdź oznaczenia na mechanizmie, nie tylko układ śrubek |
| Podłączenie neutralnego do łącznika zamiast do lampy | Brak poprawnego zamknięcia obwodu świetlnego | Trzymaj N i PE bezpośrednio przy oprawie |
| Brak oznaczenia przewodów korespondencyjnych | Trudny serwis i większa szansa pomyłki przy kolejnej wymianie | Oznacz żyły przed rozpięciem starego osprzętu |
| Zbyt mało miejsca w puszce | Mechanizm nie mieści się prawidłowo, przewody się łamią | Stosuj głębsze puszki i zostaw zapas przewodu |
| Oparcie się wyłącznie na kolorach żył | Ryzyko błędnego podłączenia w starszej instalacji | Zweryfikuj funkcję przewodu miernikiem |
Jeśli po złożeniu światło działa tylko z jednego miejsca albo reaguje odwrotnie, problem zwykle siedzi w pomylonej parze korespondencyjnej lub źle rozpoznanym zacisku wspólnym. W takim momencie nie warto zgadywać, tylko wrócić o jeden krok wcześniej i sprawdzić tor od fazy do lampy. Gdy układ jest już poprawny, można zadać sobie ważniejsze pytanie: czy ten klasyczny system w ogóle jest najlepszy dla danego wnętrza.
Kiedy klasyczny układ ustępuje miejsca rozwiązaniom smart
Nie każda instalacja musi kończyć się na mechanicznych łącznikach. Jeśli remont jest zamknięty, a nie chcesz kuć ścian pod dodatkowe przewody, rozważ sterowanie bezprzewodowe albo przekaźnik smart. To szczególnie sensowne tam, gdzie zależy ci na scenach świetlnych, sterowaniu aplikacją albo integracji z automatyzacją domu.
Klasyczny układ ma jednak nadal mocne strony: jest czytelny, przewidywalny i nie zależy od aplikacji, sieci Wi-Fi ani konfiguracji systemu. W dodatku po zaniku zasilania wraca do pracy bez dodatkowych ustawień. Właśnie dlatego nadal polecam go tam, gdzie liczy się prostota i niezawodność, a nie efektowna obsługa z telefonu.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|
| Łączniki schodowe i krzyżowe | Schody, korytarze, domy wielopoziomowe | Wymagają odpowiedniej liczby przewodów i miejsca w puszkach |
| System smart | Remont bez kucia, sterowanie z aplikacji, sceny świetlne | Zależność od zasilania, modułów i konfiguracji |
| Czujnik ruchu | Przejścia techniczne, klatki schodowe, strefy przejściowe | Nie daje pełnej, ręcznej kontroli w każdym momencie |
Ja zwykle patrzę na to bardzo praktycznie: jeśli masz możliwość poprowadzenia przewodów i chcesz rozwiązania na lata, klasyczny układ schodowo-krzyżowy wciąż wygrywa prostotą. Jeśli jednak instalacja jest już gotowa albo potrzebujesz bardziej elastycznego sterowania, smart bywa rozsądniejszym wyborem niż dokładanie kolejnych mechanicznych punktów. W obu przypadkach najważniejsze jest to samo: poprawnie rozpoznać, co ma sterować światłem, zanim zamkniesz puszki.
Co sprawdzam, zanim zamknę puszki i uznam instalację za gotową
Przed złożeniem osprzętu robię jeszcze jeden szybki przegląd. Sprawdzam, czy każdy klawisz zmienia stan lampy z dowolnego punktu, czy przewody nie są ściśnięte na siłę i czy w puszkach nic nie pracuje pod napięciem mechanicznym. To mały etap, ale właśnie on najczęściej decyduje, czy instalacja będzie bezproblemowa przez lata.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: rozrysuj układ przed montażem i opisz przewody od razu, zanim znikną w puszce. Taki porządek jest ważniejszy niż sam model osprzętu, bo nawet dobry mechanizm nie naprawi źle poprowadzonego toru prądowego. Gdy całość jest czytelna, sterowanie z kilku miejsc staje się po prostu wygodne, a nie kłopotliwe.
W nowoczesnym wnętrzu dobrze wykonany układ schodowo-krzyżowy nadal ma bardzo dużo sensu. Jeśli dołożysz do niego staranny montaż, odpowiednio dobrane puszki i sensowny zapas przewodów, dostajesz rozwiązanie, które działa intuicyjnie i nie wymaga codziennej obsługi żadnej aplikacji ani dodatkowych modułów.
