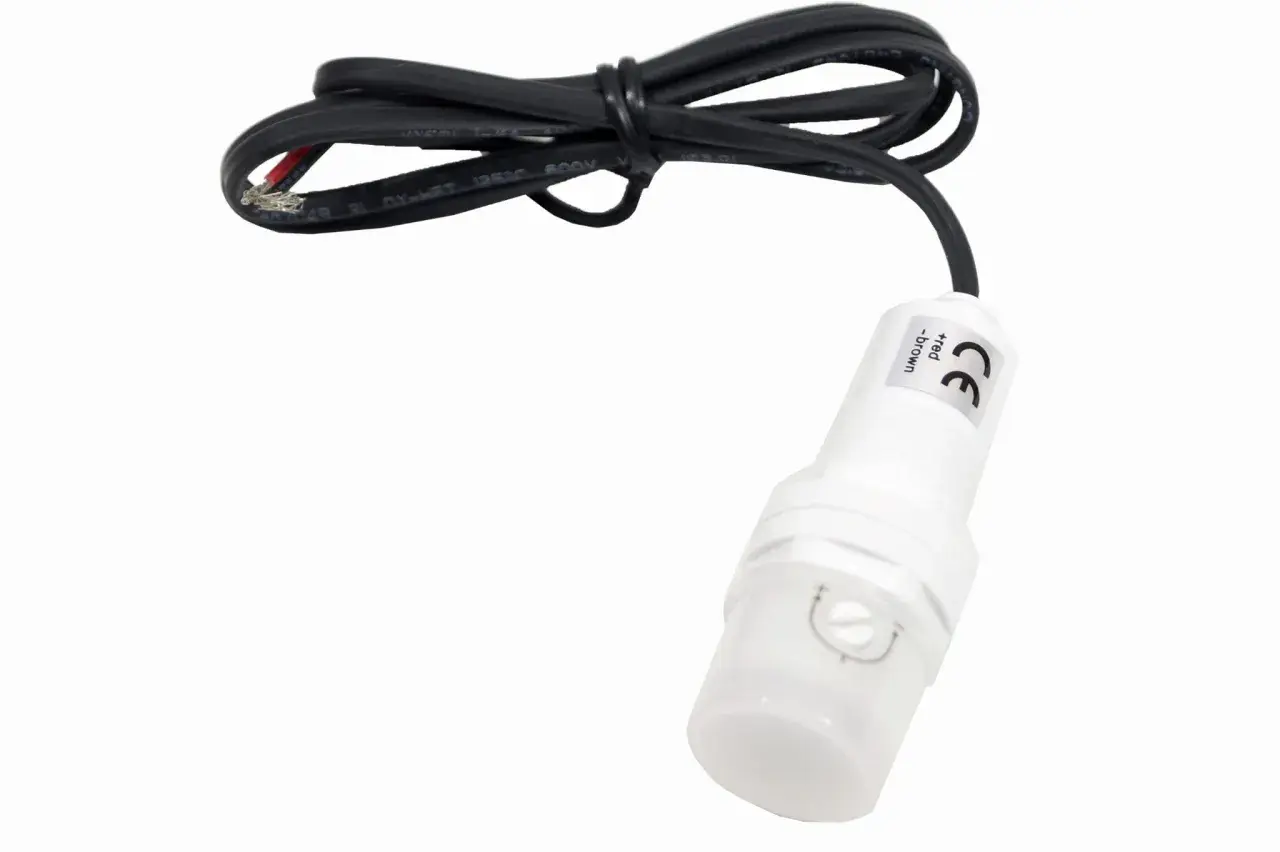

Chcesz automatyczne światło? Podłącz czujnik zmierzchu do lampy

Automatyzacja oświetlenia zewnętrznego za pomocą czujnika zmierzchu to doskonały sposób na zwiększenie komfortu, bezpieczeństwa i efektywności energetycznej Twojego domu. Ten praktyczny przewodnik DIY krok po kroku pokaże Ci, jak samodzielnie podłączyć czujnik zmierzchu do lampy, nawet jeśli nie masz dużego doświadczenia z elektryką. Przygotuj się na to, że po lekturze tego artykułu, Twoje oświetlenie zewnętrzne zacznie działać inteligentnie, włączając się dokładnie wtedy, gdy jest to potrzebne.

Dlaczego automatyczne światło to więcej niż tylko wygoda?

Automatyzacja oświetlenia zewnętrznego za pomocą czujnika zmierzchu to inwestycja, która szybko się zwraca, oferując znacznie więcej niż tylko prostą wygodę. To rozwiązanie, które wpływa na kilka kluczowych aspektów funkcjonowania Twojego domu i otoczenia. Z mojego doświadczenia wynika, że raz zainstalowany i prawidłowo skonfigurowany system staje się niemal niewidzialny, a jednocześnie niezawodnie spełnia swoje zadanie.

Poznaj korzyści: oszczędność, bezpieczeństwo i komfort

Jedną z najbardziej namacalnych korzyści jest oszczędność energii. Czujnik zmierzchu sprawia, że światło włącza się tylko wtedy, gdy jest to rzeczywiście konieczne, czyli po zapadnięciu zmroku, i wyłącza się o świcie. Eliminuje to problem zapominania o wyłączeniu lamp, co często zdarza się przy ręcznym sterowaniu, a tym samym znacząco obniża rachunki za prąd.

Kolejnym, niezwykle ważnym aspektem jest zwiększone bezpieczeństwo. Oświetlone podjazdy, ścieżki i wejścia do domu minimalizują ryzyko potknięć i upadków po zmroku. Co więcej, stale działające oświetlenie zewnętrzne w nocy działa odstraszająco na potencjalnych intruzów, zwiększając poczucie bezpieczeństwa mieszkańców.

Nie można zapomnieć o komforcie użytkowania. Dzięki czujnikowi zmierzchu nie musisz pamiętać o ręcznym włączaniu i wyłączaniu światła każdego dnia. Jest to szczególnie wygodne, gdy wracasz do domu po zmroku, a także wcześnie rano, gdy światło zgaśnie samoistnie. System działa za Ciebie, niezależnie od Twojej obecności czy pory dnia.

Warto również wspomnieć o potencjalnie dłuższej żywotności lamp. Chociaż może się to wydawać sprzeczne z intuicją, rzadsze cykle włączania i wyłączania (w porównaniu do częstego, ręcznego sterowania) mogą przyczynić się do wydłużenia żywotności żarówek i opraw oświetleniowych, zwłaszcza tych LED-owych, które są wrażliwe na częste przełączanie.

Czego potrzebujesz do montażu? Narzędzia i materiały

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to podstawa sprawnego i bezpiecznego montażu.

• Narzędzia: Śrubokręty (płaski, krzyżakowy – dopasowane do śrub w czujniku i lampie), ściągacz izolacji (ułatwia precyzyjne usunięcie izolacji z przewodów), próbnik napięcia (neonówka lub multimetr – absolutnie niezbędny do weryfikacji braku prądu), szczypce uniwersalne (do cięcia i formowania przewodów).
• Materiały: Czujnik zmierzchu (wybierz model o odpowiednim stopniu ochrony IP, np. IP65 dla zastosowań zewnętrznych, co zapewni odporność na warunki atmosferyczne), lampa(y) (jeśli podłączasz nową instalację lub wymieniasz oprawę), przewody elektryczne (jeśli potrzebne do przedłużenia istniejącej instalacji), kostki połączeniowe lub złączki WAGO (do bezpiecznego i trwałego łączenia przewodów), taśma izolacyjna (do zabezpieczania połączeń, choć złączki WAGO często ją zastępują), opaski kablowe (do uporządkowania przewodów).

Zanim zaczniesz – absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z elektrycznością zawsze wiąże się z ryzykiem, dlatego bezpieczeństwo jest absolutnym priorytetem. Pamiętaj, że prąd elektryczny może być śmiertelnie niebezpieczny. Zawsze postępuj zgodnie z poniższymi zasadami.

1. Zawsze wyłącz zasilanie: Przed rozpoczęciem jakichkolwiek prac instalacyjnych, bezwzględnie odłącz zasilanie w skrzynce bezpiecznikowej. Wyłącz główny wyłącznik prądu lub odpowiedni bezpiecznik obwodu, na którym będziesz pracować. To jest najważniejsza zasada.
2. Użyj próbnika napięcia: Po wyłączeniu zasilania, zawsze upewnij się, że w przewodach nie ma prądu. Użyj próbnika napięcia (neonówki lub multimetru), aby sprawdzić każdy przewód, z którym będziesz miał kontakt.
3. Pracuj w suchym miejscu: Unikaj pracy w wilgotnych warunkach i kontaktu z wodą. Woda jest doskonałym przewodnikiem prądu.
4. Nie dotykaj jednocześnie dwóch przewodów: Nigdy nie dotykaj jednocześnie dwóch różnych przewodów ani przewodu i uziemienia.
5. Skonsultuj się z elektrykiem: Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności lub bezpieczeństwa wykonywanych prac, nie wahaj się skonsultować z wykwalifikowanym elektrykiem. Lepiej dmuchać na zimne.

Krok po kroku: Jak prawidłowo podłączyć czujnik zmierzchu do jednej lampy?

Przejdźmy teraz do sedna, czyli do praktycznego podłączenia. Pamiętaj, aby wykonywać wszystkie czynności spokojnie i metodycznie, krok po kroku.

Krok 1: Wyłącz zasilanie i upewnij się, że jest bezpiecznie

To powtórzenie, ale niezwykle ważne: zacznij od odłączenia zasilania. Udaj się do rozdzielnicy elektrycznej i wyłącz odpowiedni bezpiecznik, który zasila obwód, do którego chcesz podłączyć czujnik i lampę. Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny wyłącznik prądu w całym domu. Następnie, użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, na pewno nie ma napięcia. Sprawdź zarówno przewód fazowy, jak i neutralny.

Krok 2: Odszyfruj kolory kabli – co oznaczają L, N i przewód wyjściowy?

Zrozumienie oznaczeń i kolorów przewodów jest kluczowe dla prawidłowego podłączenia. Czujniki zmierzchu, podobnie jak inne urządzenia elektryczne, stosują standardowe oznaczenia, które musisz dopasować do przewodów w swojej instalacji.

Oznaczenie na czujniku	Typ przewodu	Standardowy kolor	Funkcja
L	Faza (zasilanie)	Brązowy, czarny	Doprowadza prąd z instalacji do czujnika.
N	Neutralny	Niebieski	Punkt wspólny dla zasilania czujnika i lampy.
L' (lub IN~)	Wyjście fazowe	Czerwony, szary	Doprowadza prąd z czujnika do lampy po aktywacji.

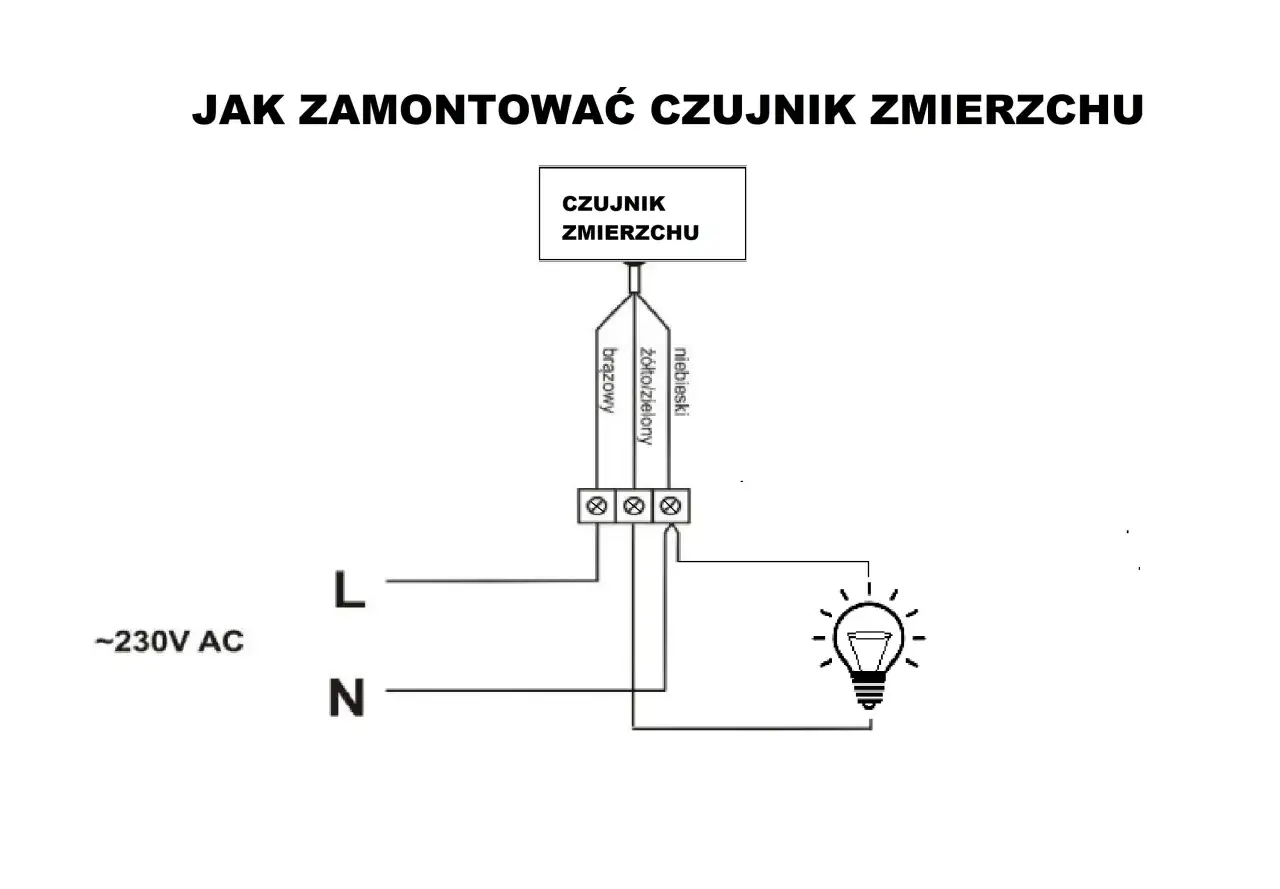

Krok 3: Uniwersalny schemat podłączenia czujnika z 3 przewodami (diagram)

Większość standardowych czujników zmierzchu na 230V posiada trzy zaciski, do których podłączamy przewody. Oto jak wygląda typowy schemat połączenia:

1. Przewód fazowy (L) z instalacji (zazwyczaj brązowy lub czarny) podłączamy do zacisku oznaczonego jako "L" w czujniku zmierzchu. To jest główne zasilanie czujnika.
2. Przewód neutralny (N) z instalacji (zazwyczaj niebieski) podłączamy do zacisku oznaczonego jako "N" w czujniku. Ten sam przewód neutralny (N) łączymy również z przewodem neutralnym lampy. Możesz to zrobić za pomocą dodatkowej złączki lub kostki.
3. Zacisk wyjściowy (L' lub IN~) z czujnika (często oznaczony kolorem czerwonym lub szarym) łączymy z przewodem fazowym lampy. To ten przewód, który będzie dostarczał prąd do lampy, gdy czujnik wykryje odpowiedni poziom zmroku.
4. Przewód ochronny (PE – żółto-zielony) z instalacji łączymy bezpośrednio z obudową lampy, jeśli lampa posiada metalową obudowę i dedykowany zacisk PE. Czujnik zmierzchu zazwyczaj nie posiada zacisku PE, ponieważ ma obudowę z tworzywa sztucznego.

Krok 4: Łączenie przewodów w praktyce – od zasilania do lampy

Po zrozumieniu schematu, przejdźmy do fizycznego łączenia. Precyzja i staranność są tu kluczowe.

1. Ostrożnie zdejmij izolację z końcówek przewodów – zarówno tych z instalacji, jak i tych prowadzących do lampy oraz z przewodów czujnika. Zazwyczaj wystarczy około 1 cm, aby przewód dobrze wszedł w zacisk. Użyj do tego ściągacza izolacji, aby uniknąć uszkodzenia żył przewodu.
2. Wprowadź przewody do odpowiednich zacisków czujnika, zgodnie ze schematem, który omówiliśmy w poprzednim kroku. Upewnij się, że przewody są dobrze dokręcone (w przypadku zacisków śrubowych) lub zaciśnięte (w przypadku złączek sprężynowych, np. WAGO). Luźne połączenia mogą prowadzić do iskrzenia i awarii.
3. Podłącz przewody do lampy. Przewód fazowy (L') z wyjścia czujnika do fazy lampy, przewód neutralny (N) z instalacji do neutralnego lampy, a przewód ochronny (PE) z instalacji do obudowy lampy (jeśli występuje).
4. Zadbaj o estetyczne i bezpieczne ułożenie przewodów w puszce montażowej lub obudowie czujnika/lampy. Unikaj zaginania przewodów pod ostrym kątem i upewnij się, że żaden przewód nie jest narażony na uszkodzenie mechaniczne.

Krok 5: Sprawdzenie połączeń i pierwszy test działania

Zanim przywrócisz zasilanie, dokładnie sprawdź wszystkie połączenia. Upewnij się, że każdy przewód jest w odpowiednim zacisku i jest solidnie zamocowany. Sprawdź, czy nie ma żadnych luźnych żył, które mogłyby spowodować zwarcie. Po dokładnym sprawdzeniu możesz przywrócić zasilanie w rozdzielnicy.

Po włączeniu prądu, czujnik zmierzchu zazwyczaj ma krótkie opóźnienie (kilka sekund lub minut) zanim zacznie działać. Aby przetestować jego funkcjonalność, możesz zakryć fotokomórkę czujnika (np. dłonią lub kawałkiem ciemnego materiału), symulując zmrok. Lampa powinna się włączyć. Po odsłonięciu czujnika, lampa powinna zgasnąć (również z krótkim opóźnieniem). Jeśli wszystko działa poprawnie, możesz przejść do regulacji.

Jeden czujnik, wiele lamp – jak rozbudować instalację?

Często pojawia się pytanie, czy jeden czujnik zmierzchu może sterować większą liczbą lamp. Odpowiedź brzmi: tak, jest to możliwe i bardzo praktyczne, ale wymaga uwzględnienia kilku ważnych parametrów.

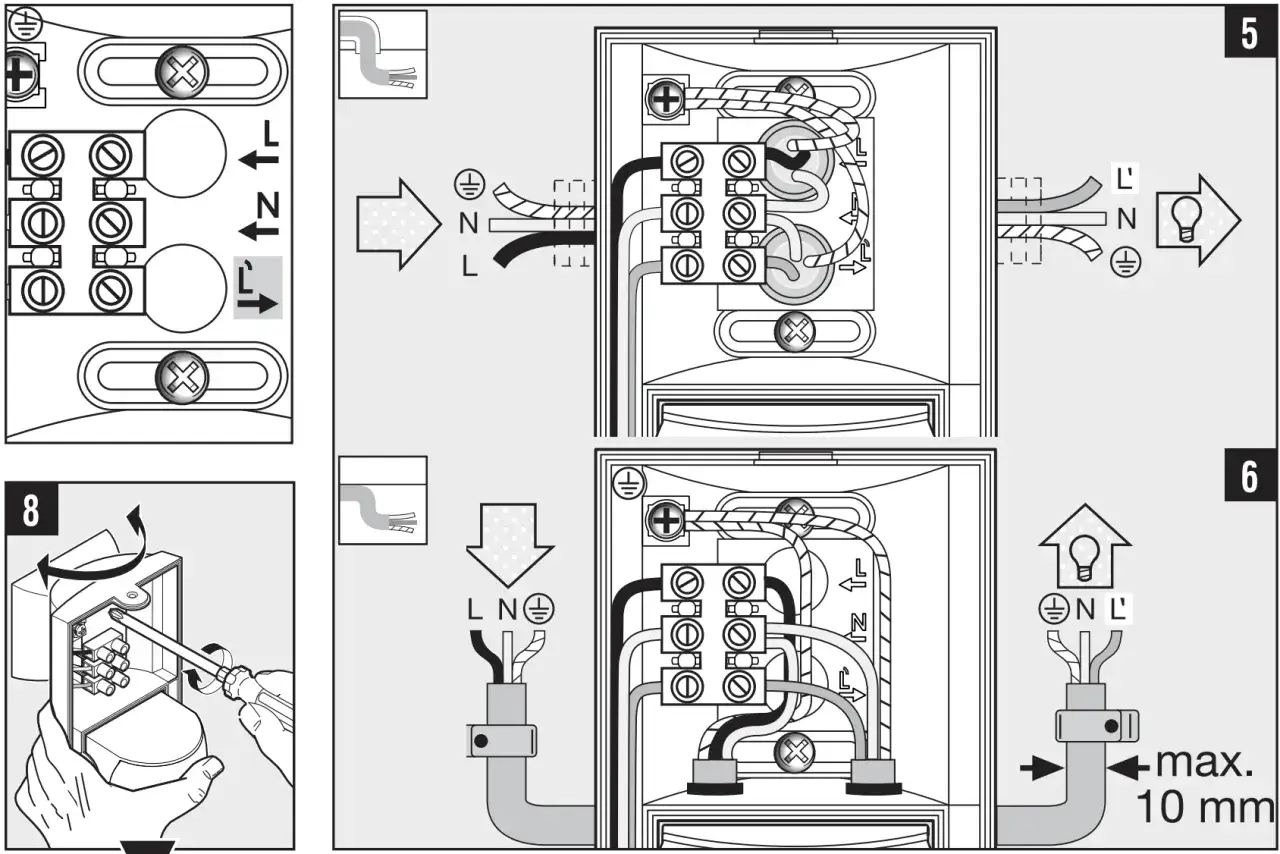

Schemat podłączenia równoległego dla kilku lamp

Jeśli chcesz, aby jeden czujnik zmierzchu sterował kilkoma lampami (np. oświetleniem wzdłuż ścieżki, na podjeździe i przy wejściu), należy podłączyć je równolegle do wyjścia czujnika. Oznacza to, że przewód fazowy (L') z wyjścia czujnika rozgałęzia się i zasila fazę każdej z lamp, a przewód neutralny (N) z instalacji również rozgałęzia się i zasila neutralny każdej z lamp. W praktyce wykonuje się to najczęściej w dodatkowej puszce rozgałęźnej lub wewnątrz obudowy jednej z lamp, używając odpowiednich złączek do rozdzielenia przewodów. Wszystkie lampy będą wtedy włączać się i wyłączać jednocześnie, zgodnie z sygnałem z czujnika.

Na co zwrócić uwagę? Obciążalność czujnika jako kluczowy parametr

Przy podłączaniu wielu lamp do jednego czujnika, kluczowym parametrem, na który musisz zwrócić uwagę, jest maksymalne obciążenie czujnika. Każdy czujnik zmierzchu ma określoną przez producenta maksymalną moc, jaką jest w stanie obsłużyć. Jest to zazwyczaj wyrażone w watach (W) lub amperach (A). Musisz upewnić się, że łączna moc wszystkich lamp nie przekracza maksymalnego obciążenia określonego przez producenta czujnika. Przekroczenie tego limitu może prowadzić do przegrzewania się czujnika, jego uszkodzenia, a w skrajnych przypadkach nawet do awarii całej instalacji elektrycznej lub pożaru. Zawsze sprawdź tę informację w specyfikacji technicznej urządzenia przed podłączeniem. Jeśli planujesz podłączyć wiele energochłonnych lamp, rozważ użycie czujnika o większej obciążalności lub zastosowanie dodatkowego stycznika, który będzie przejmował obciążenie.

Gdzie zamontować czujnik, aby działał bezbłędnie?

Prawidłowe umiejscowienie czujnika zmierzchu jest równie ważne, jak jego poprawne podłączenie. Od tego zależy, czy oświetlenie będzie włączać się we właściwym momencie i czy czujnik będzie działał stabilnie.

Najlepsze miejsce na instalację – złote zasady lokalizacji

Aby czujnik zmierzchu działał optymalnie, należy przestrzegać kilku "złotych zasad" dotyczących jego lokalizacji:

• Czujnik powinien być zainstalowany w miejscu, gdzie ma dostęp do naturalnego światła dziennego. Oznacza to, że nie powinien być zasłonięty przez okapy, drzewa, krzewy czy inne elementy architektoniczne, które mogłyby sztucznie zacieniać go w ciągu dnia.
• Wybierz miejsce, które jest dobrze naświetlone, ale jednocześnie nie jest wystawione na bezpośrednie, ostre promienie słoneczne przez cały dzień, co mogłoby prowadzić do jego przegrzewania lub błędnych odczytów.
• Pamiętaj o odpowiednim stopniu ochrony IP. Dla czujników zewnętrznych absolutnym minimum jest IP44, ale zalecane jest IP65, które zapewnia pełną ochronę przed pyłem i strumieniami wody.
• Według danych FIF.com.pl, kluczowe dla prawidłowego działania jest umiejscowienie czujnika w miejscu o swobodnym dostępie do światła dziennego, co gwarantuje jego precyzyjne działanie.

Czego unikać? Miejsca, które zakłócą pracę Twojego czujnika

Istnieją miejsca i sytuacje, których należy bezwzględnie unikać, aby czujnik zmierzchu działał poprawnie i bezawaryjnie:

• Unikaj montażu w bezpośredniej bliskości lampy, którą steruje czujnik, lub innych sztucznych źródeł światła (np. oświetlenia ulicznego, sąsiednich lamp). Jeśli czujnik jest oświetlany przez własną lampę w nocy, może to prowadzić do jego cyklicznego włączania i wyłączania (tzw. migotanie), ponieważ czujnik będzie "widział" światło i próbował się wyłączyć.
• Nie instaluj czujnika w zbyt osłoniętym miejscu, np. pod głębokim okapem, w niszy czy za gęstymi krzewami. Zbyt osłonięte miejsce spowoduje, że czujnik będzie "myślał", że jest ciemniej niż w rzeczywistości, co doprowadzi do zbyt wczesnego włączania się światła.
• Unikaj miejsc narażonych na silne wibracje lub bezpośrednie uderzenia, które mogłyby uszkodzić delikatne elementy elektroniczne czujnika.
• Nie montuj czujnika w miejscu, gdzie może być łatwo zasłonięty przez przechodzących ludzi, parkujące samochody czy inne ruchome obiekty.

Pierwsze uruchomienie i regulacja – jak "dostroić" czujnik?

Po podłączeniu i zamontowaniu czujnika zmierzchu, nadszedł czas na jego kalibrację. Większość czujników posiada pokrętła regulacyjne, które pozwalają dostosować ich działanie do Twoich indywidualnych potrzeb i warunków otoczenia.

Regulacja LUX: Ustaw idealny moment włączania światła

Pokrętło oznaczone jako "LUX" (lub symbol słońca/księżyca) służy do ustawienia progu natężenia światła, przy którym czujnik ma zadziałać. Innymi słowy, decydujesz, jak ciemno musi być, aby lampa się włączyła. Umożliwia to dostosowanie momentu włączenia oświetlenia do indywidualnych preferencji – czy ma się włączyć, gdy jest już zupełnie ciemno, czy już o szarówce, gdy słońce chowa się za horyzontem.

Aby wyregulować LUX, zazwyczaj zaczyna się od ustawienia pokrętła na minimum (symbol księżyca), a następnie stopniowo zwiększa się czułość (w stronę symbolu słońca), aż do momentu, gdy światło włączy się w pożądanym przez Ciebie momencie zmierzchu. Najlepiej przeprowadzić tę regulację wieczorem, obserwując naturalne zapadanie zmroku. Niektóre czujniki posiadają tryb testowy, który ułatwia szybką kalibrację.

Regulacja TIME: Jak długo ma świecić? (jeśli dotyczy modelu)

Pokrętło oznaczone jako "TIME" (lub symbol zegara) określa czas, przez jaki oświetlenie pozostanie włączone po aktywacji czujnika. Ważna uwaga: ta funkcja występuje głównie w czujnikach, które posiadają również funkcję ruchu (PIR). W typowych czujnikach zmierzchowych, które reagują wyłącznie na poziom światła, światło pali się zazwyczaj od zmierzchu do świtu, a pokrętło TIME może w ogóle nie występować lub być nieaktywne.

Jeśli Twój czujnik ma funkcję TIME, możesz ustawić, jak długo światło ma pozostać włączone po wykryciu ruchu lub po zapadnięciu zmroku (jeśli czujnik ma taką opcję). Zazwyczaj zakres regulacji wynosi od kilku sekund do kilkunastu minut. W przypadku czujników zmierzchowych bez funkcji ruchu, nie musisz się martwić tą regulacją – światło będzie świecić, dopóki czujnik nie wykryje wystarczającej ilości światła dziennego.

Testowanie w praktyce – jak sprawdzić, czy wszystko działa poprawnie?

Po dokonaniu wstępnej regulacji, warto przeprowadzić dokładny test działania. Najprostszym sposobem jest zasymulowanie zmroku. Po zmroku, gdy światło powinno się włączyć, sprawdź, czy tak się dzieje. Jeśli nie, delikatnie zwiększ czułość LUX. Następnie, w ciągu dnia, zakryj fotokomórkę czujnika dłonią lub nieprzezroczystym materiałem. Lampa powinna się włączyć po krótkim opóźnieniu. Po odsłonięciu czujnika, lampa powinna zgasnąć. Powtarzaj ten proces, regulując pokrętło LUX, aż uzyskasz satysfakcjonujący moment włączania i wyłączania światła. Pamiętaj, że czujniki często mają wbudowane opóźnienie, aby uniknąć przypadkowego włączania/wyłączania np. w wyniku przejeżdżającego samochodu.

Najczęstsze problemy i ich rozwiązania – co zrobić, gdy coś pójdzie nie tak?

Nawet przy starannym montażu, czasami mogą pojawić się problemy. Oto najczęstsze z nich i sposoby ich rozwiązania.

Problem: Lampa włącza się w ciągu dnia

Jeśli Twoje oświetlenie włącza się, mimo że na zewnątrz jest jasno, może to świadczyć o kilku rzeczach:

• Czujnik umieszczony w zbyt zacienionym miejscu: Jeśli czujnik jest zasłonięty przez drzewa, krzewy, okap dachu lub inne elementy, może błędnie interpretować warunki jako zmrok. Rozwiązanie: Zmień lokalizację czujnika na bardziej otwartą.
• Zbyt wysokie ustawienie progu LUX: Pokrętło LUX może być ustawione na zbyt wysoką czułość, co sprawia, że czujnik reaguje na stosunkowo niewielkie zaciemnienie. Rozwiązanie: Delikatnie zmniejsz czułość LUX (przekręć pokrętło w stronę symbolu księżyca).
• Zabrudzenie fotokomórki: Brud, kurz, pajęczyny lub liście na soczewce czujnika mogą blokować dostęp światła. Rozwiązanie: Delikatnie oczyść soczewkę czujnika.

Problem: Lampa miga, włącza się i wyłącza bez powodu

To jeden z najbardziej irytujących problemów, często nazywany "efektem dyskoteki".

• Czujnik jest oświetlany przez własną lampę lub inne źródło światła w nocy: To najczęstsza przyczyna. Gdy lampa się włączy, jej światło pada na czujnik, który "myśli", że jest jasno i wyłącza lampę. Po zgaszeniu lampy, czujnik znów wykrywa ciemność i ją włącza, tworząc cykl. Rozwiązanie: Zmień lokalizację czujnika tak, aby światło z lampy nie padało bezpośrednio na jego fotokomórkę. Oddal czujnik od lampy lub skieruj go w inną stronę.
• Uszkodzenie czujnika: W rzadkich przypadkach problem może leżeć w uszkodzonym elemencie fotoczułym czujnika. Rozwiązanie: Wymiana czujnika.
• Wahania napięcia: Niestabilne napięcie w sieci może czasami wpływać na działanie elektroniki. Rozwiązanie: Sprawdź instalację elektryczną lub skonsultuj się z elektrykiem.

Przeczytaj również: Jak podłączyć czujnik ruchu z wyłącznikiem - schematy i porady

Problem: Oświetlenie w ogóle się nie włącza

Brak reakcji oświetlenia może mieć kilka przyczyn, od najprostszych po bardziej złożone.

• Brak zasilania: Sprawdź, czy bezpiecznik obwodu nie jest wyłączony lub czy nie ma ogólnej awarii prądu. Rozwiązanie: Sprawdź bezpieczniki i zasilanie.
• Błędne podłączenie przewodów: Najczęściej pomylono przewody L, N lub L'. Rozwiązanie: Odłącz zasilanie i dokładnie sprawdź schemat połączeń, porównując go z wykonaną instalacją.
• Uszkodzona lampa lub żarówka: Upewnij się, że sama lampa i żarówka są sprawne. Rozwiązanie: Sprawdź lampę, podłączając ją tymczasowo do innego źródła zasilania lub wymień żarówkę.
• Uszkodzony czujnik: Czujnik mógł ulec awarii mechanicznej lub elektronicznej. Rozwiązanie: Wymiana czujnika.
• Zbyt niskie ustawienie progu LUX: Czujnik jest ustawiony tak, że reaguje tylko na bardzo głęboką ciemność, która jeszcze nie nadeszła. Rozwiązanie: Zwiększ czułość LUX (przekręć pokrętło w stronę symbolu słońca) i przetestuj ponownie.
