Jak podłączyć czujnik ruchu i zmierzchu do lampy?

Kiedy taki układ naprawdę się sprawdza

Najlepiej działa tam, gdzie światło ma zapalać się samo tylko wtedy, gdy naprawdę jest potrzebne: przy furtce, na podjeździe, na schodach, w korytarzu lub w garażu. Ja traktuję taki układ jako małą automatyzację bezpieczeństwa - ma doświetlić drogę, a nie robić z nocy stadion.

Największy sens ma to w miejscach, gdzie ręczne włączanie jest niewygodne albo zwyczajnie się o nim zapomina. Z kolei w przestrzeniach stale doświetlonych, przy ruchliwych ulicach albo pod drzewami poruszanymi przez wiatr, czujnik potrafi bardziej przeszkadzać niż pomagać. W takich warunkach lepiej od razu zaplanować większy margines ustawień albo wybrać inny typ sensora.

• Przy wejściu, gdy chcesz krótkiego, automatycznego doświetlenia.
• Na podjeździe, gdy potrzebujesz nieco dłuższego czasu świecenia.
• W ciągach komunikacyjnych, gdzie światło ma reagować szybko i przewidywalnie.
• Pod zadaszeniem, bo sensor pracuje stabilniej i dłużej żyje.

Na zewnątrz najczęściej wybieram PIR, bo jest prostszy i mniej kapryśny, a mikrofalowy zostawiam do miejsc osłoniętych lub takich, gdzie liczy się szersza reakcja. To właśnie dlatego najpierw oceniam miejsce, dopiero potem kupuję sprzęt. Od tego zależy, czy potrzebujesz prostego sensora, czy modelu z mocniejszą regulacją i blokadą dzienną.

Jaki wariant instalacji wybrać

Tu nie ma jednego najlepszego wyboru. Najwygodniej porównać trzy rozwiązania, bo każde ma inne plusy i inne ryzyka montażowe.

Jeżeli modernizuję istniejącą lampę, zwykle wygrywa gotowy czujnik z automatyką zmierzchową. Jeśli jednak układ ma być rozbudowany o osobny włącznik, dwie strefy albo większą kontrolę nad zachowaniem światła, lepiej od razu rozdzielić funkcje. To zmniejsza ryzyko, że jedna awaria wyłączy cały system.

Po wyborze wariantu przechodzę do samego okablowania, bo tu najłatwiej o pomyłkę.

Jak wygląda poprawne podłączenie

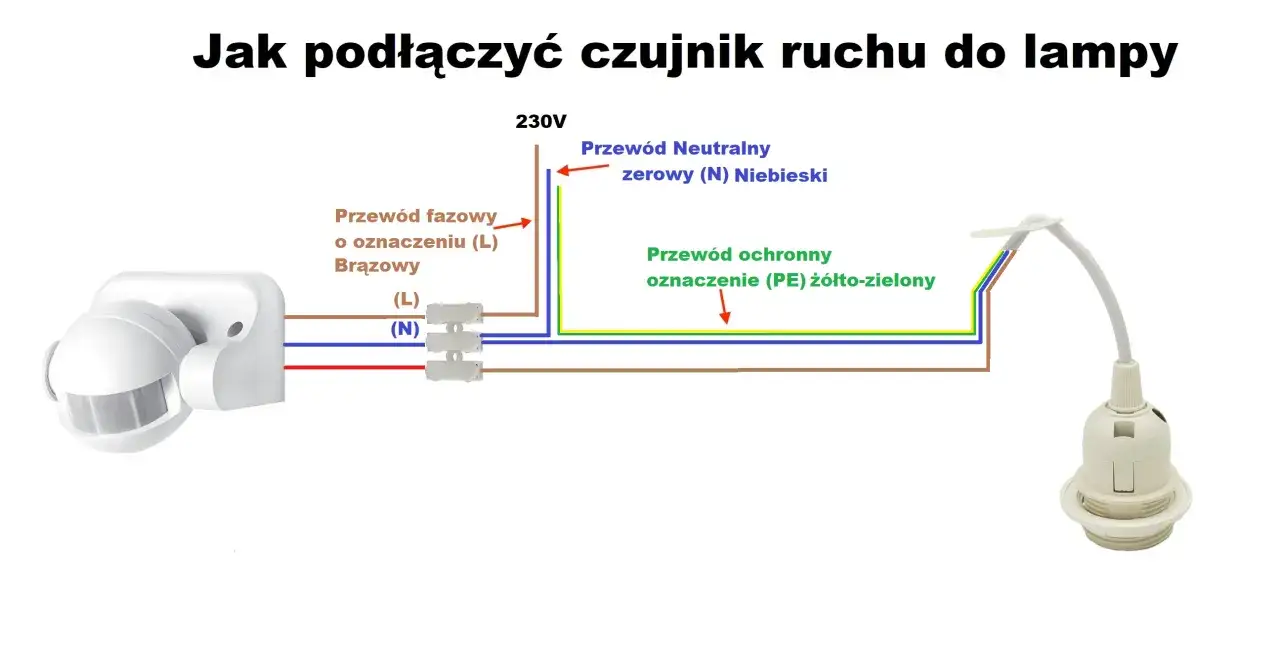

W typowej instalacji 230 V najważniejsza zasada jest prosta: czujnik przerywa fazę, a nie neutralny. Neutralny zwykle idzie wspólnie do czujnika i lampy, a przewód ochronny omija elektronikę i trafia bezpośrednio do obudowy lub oprawy, jeśli jest taka potrzeba. W praktyce używam często przewodu 3 x 1,5 mm², ale zawsze patrzę na istniejącą instalację i instrukcję konkretnego urządzenia.

Model z zaciskami L, N i OUT

To najprostszy wariant. Najpierw odłączam zasilanie w rozdzielnicy, potem sprawdzam brak napięcia i dopiero otwieram obudowę. Faza zasilania trafia na L, neutralny na N, a wyjście OUT lub L' łączę z fazą lampy. Neutralny lampy zwykle łączę wspólnie z N, a przewód ochronny prowadzę do oprawy, jeśli jest przewidziany.

Model z zaciskami COM i NO

Takie czujniki działają przez styk przekaźnika. Wtedy faza zasilania idzie na COM, a z NO wychodzi przewód do lampy. To rozwiązanie jest bardzo praktyczne, gdy producent przewidział właśnie taki układ wyjścia albo gdy chcę sterować kilkoma oprawami przez jeden punkt przełączający. Neutralny i ochronny prowadzę tak samo jak wyżej.

Przeczytaj również: Automatyzacja Tuya - Oświetlenie Smart Home Krok po Kroku

Dwa osobne moduły

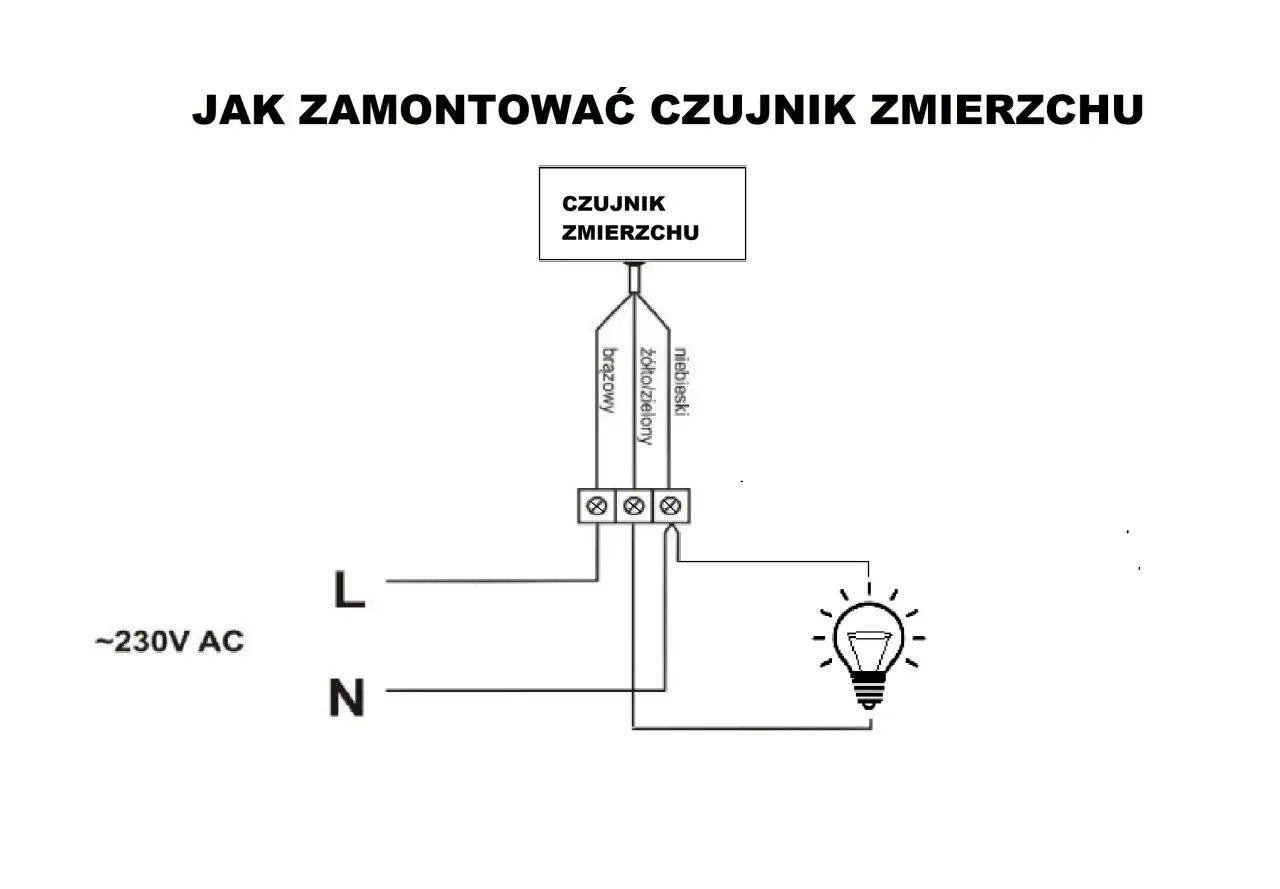

Przy osobnym czujniku zmierzchu i osobnym czujniku ruchu nie zgaduję kolejności po kolorach przewodów, tylko trzymam się schematu producenta. Najczęściej automat zmierzchowy pracuje jako filtr dzień-noc, który pozwala na działanie tylko po zmroku, a czujnik ruchu podaje już sygnał do lampy. Jeśli instrukcja pokazuje inną kolejność, stosuję właśnie ją - przy takich połączeniach model urządzenia ma większe znaczenie niż „typowy” układ z internetu.

W wielu modelach czujniki zasilane są z sieci 230 V AC, a dopuszczalne obciążenie bywa ograniczone przez producenta do 10-16 A. To ważne zwłaszcza wtedy, gdy do jednego modułu chcesz podłączyć więcej niż jedną oprawę albo lampy LED z nietypowym driverem. Jeśli instalacja jest starsza i w puszce nie ma neutralnego, nie każdy sensor zadziała poprawnie.

Kolory przewodów traktuję jako pomoc, nie wyrocznię. W polskich instalacjach brązowy i czarny zwykle oznaczają fazę, niebieski neutralny, a żółto-zielony ochronny, ale i tak sprawdzam oznaczenia na zaciskach. Po złożeniu wszystkiego zamykam obudowę dopiero wtedy, gdy uszczelka i dławik trzymają przewód stabilnie. Kiedy układ jest już złożony, największą różnicę robią ustawienia i unikanie błędów montażowych.

Najczęstsze błędy, które widać dopiero wieczorem

Najgorsze w takich instalacjach jest to, że część błędów wychodzi dopiero po zachodzie słońca. Z zewnątrz wszystko wygląda dobrze, a potem lampa pali się za długo, uruchamia się bez sensu albo wcale nie reaguje.

• Za wysoki próg LUX - światło włącza się jeszcze w dzień albo za wcześnie. W praktyce ustawiam to dopiero przy półmroku, nie w pełnym słońcu.
• Zły kierunek detekcji - czujnik „widzi” lampę, jasną elewację, ruch gałęzi albo parking zamiast strefy dojścia.
• Wpięcie neutralnego zamiast fazy - układ potrafi działać niepewnie albo wcale; to jeden z najgorszych, a jednocześnie najłatwiejszych do uniknięcia błędów.
• Brak neutralnego w starej instalacji - wiele czujników elektronicznych po prostu potrzebuje N do pracy.
• Niekompatybilność z LED - niektóre tanie moduły przepuszczają minimalny prąd i lampa delikatnie żarzy się po wyłączeniu.
• Zły montaż wysokości i kąta - na ścianie najlepiej celować w okolice 1,8-2,5 m wysokości, a ruch powinien przecinać pole widzenia czujnika, a nie iść dokładnie na niego.
• Brak szczelności - luźny dławik albo źle ułożona uszczelka po kilku opadach robią więcej szkód niż sama elektronika.

Ja szczególnie pilnuję tego, żeby czujnik nie był skierowany w stronę własnego źródła światła i nie łapał ciepła z grzejnika, kratki wentylacyjnej albo rozgrzanej elewacji. Po wyeliminowaniu tych rzeczy zostaje już tylko ustawienie parametrów, czyli etap, który najczęściej decyduje o komforcie używania.

Jak ustawić LUX, TIME i SENS bez zgadywania

W tym miejscu robi się najwięcej niepotrzebnych poprawek. Ja ustawiam trzy pokrętła w takiej kolejności: najpierw LUX, potem TIME, na końcu SENS. Dzięki temu nie walczę jednocześnie z trzema zmiennymi.

• LUX - próg zmierzchu. Zaczynam od nastawy, przy której światło ma zapalać się dopiero po wyraźnym przyciemnieniu. W praktyce często kręcę się wokół kilku-kilkudziesięciu luksów; 40 lx bywa bardzo dobrym punktem startowym, choć zakres w wielu modelach jest dużo szerszy.
• TIME - czas świecenia. Przy wejściu ustawiam zwykle 30-60 s, na podjeździe 1-3 min, a przy dłuższej strefie nawet 5 min, jeśli naprawdę ma to sens. W wielu urządzeniach spotyka się zakres od kilku sekund do kilku minut, więc warto zacząć krócej.
• SENS - czułość i zasięg. Startuję od środka skali, a potem zmniejszam, jeśli czujnik łapie samochody, gałęzie albo przechodniów poza strefą.

Jeżeli czujnik ma pokrętło z ikoną słońca i księżyca albo zakres typu 5 lx-2000 lx, traktuję je jako narzędzie do ustawienia granicy między dniem a nocą, a nie jako element do przypadkowego przekręcenia „na oko”. W praktyce najpierw testuję układ o zmierzchu, potem poprawiam próg LUX i dopiero na końcu dopracowuję czas. Przy urządzeniach z regulacją czasową spotyka się też zakresy rzędu 5 s-8 min, więc nie wykorzystuję od razu maksimum - zbyt długi czas świecenia częściej przeszkadza, niż pomaga.

Po takim strojeniu system zwykle działa przewidywalnie: zapala się wtedy, kiedy ktoś rzeczywiście wchodzi w strefę detekcji, i gaśnie bez nerwowego migotania. Na końcu robię jeszcze prosty test, bo on zwykle ujawnia resztę niedociągnięć.

Test, który oszczędza poprawki

Na końcu robię prosty test w realnych warunkach. Najpierw sprawdzam, czy lampa nie reaguje w pełnym dniu, potem przechodzę przed czujnikiem w półmroku, a na końcu oceniam, czy gaśnie po czasie ustawionym na pokrętle.

• Przejdź przez strefę detekcji prostopadle, nie tylko na wprost czujnika.
• Sprawdź, czy sensor nie widzi własnego źródła światła albo odbić od jasnej elewacji.
• Po deszczu obejrzyj dławiki, uszczelki i szczelność obudowy.
• Jeśli lampa LED żarzy się po wyłączeniu, sprawdź zgodność czujnika z LED lub wybierz model z przekaźnikiem.
• Gdy coś działa tylko „czasem”, wróć do połączeń w puszce i porównaj je z instrukcją, zamiast od razu kręcić pokrętłami.

W dobrze zrobionej instalacji światło zapala się tylko wtedy, kiedy ma sens, a nie wtedy, kiedy akurat przeleci liść albo ktoś przejdzie obok w dzień. Jeśli układ nie ma przewodu neutralnego, działa na starej instalacji dwuprzewodowej albo masz metalową oprawę bez pewności co do ochrony, bezpieczniej zatrzymać się na schemacie z instrukcji i zlecić końcowe podłączenie elektrykowi.
