Automatyczne oświetlenie schodów działa najlepiej wtedy, gdy układ jest prosty, dobrze dobrany do rodzaju lamp i ustawiony pod rzeczywisty ruch domowników. W praktyce liczy się nie tylko sam montaż, ale też to, czy czujniki pracują równolegle, czy przez sterownik schodowy, jak dobrać czas podtrzymania światła i gdzie umieścić sensory, żeby nie reagowały z opóźnieniem. Pokażę, jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu tak, żeby działało przewidywalnie, oszczędnie i bez typowych błędów przy pierwszym uruchomieniu.
Najpierw dobierz właściwy układ, a dopiero potem prowadź przewody
- Dwa czujniki najlepiej montować na dole i na górze biegu schodów, aby światło zapalało się z obu kierunków.
- Wyjścia czujników można łączyć równolegle tylko wtedy, gdy producent to dopuszcza; przy taśmach LED często lepszy jest sterownik schodowy.
- Na schodach zwykle sprawdza się krótki czas świecenia, najczęściej około 20-60 sekund, oraz próg zmierzchu blokujący pracę w świetle dziennym.
- Czujnik powinien widzieć ruch w poprzek strefy wykrywania, a nie tylko bezpośrednie podejście.
- Przy LED-ach warto zostawić zapas mocy zasilacza i nie liczyć tylko mocy samej taśmy.
Jak działa układ z dwoma czujnikami ruchu
Na schodach dwa czujniki nie służą do „dublowania” tego samego zadania, tylko do pokrycia dwóch kierunków ruchu. Jeden montuje się zwykle przy dolnym podejściu, drugi przy górnym, a każdy z nich może uruchomić ten sam obwód świetlny. Dzięki temu światło zapala się, zanim ktoś wejdzie na pierwszy stopień, a nie dopiero wtedy, gdy trzeba już szukać włącznika.
Ja rozróżniam tu trzy sensowne warianty. Pierwszy to dwa zwykłe czujniki połączone tak, aby dowolny z nich załączył światło. Drugi to układ master/slave, w którym jeden element decyduje o pracy, a drugi tylko rozszerza strefę detekcji. Trzeci to sterownik schodowy z dwoma wejściami sterującymi, który najlepiej sprawdza się przy taśmach LED i bardziej rozbudowanym podświetleniu stopni.
| Wariant | Jak działa | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Dwa czujniki równolegle | Każdy czujnik może załączyć ten sam obwód | Proste oprawy 230 V, niewielka instalacja | Trzeba sprawdzić, czy producent dopuszcza takie połączenie |
| Master/slave | Jeden czujnik steruje logiką, drugi rozszerza zasięg | Dłuższy bieg schodów, zakręt, nietypowa geometria | Wymaga zgodnych urządzeń jednego systemu |
| Sterownik schodowy | Czujniki podają sygnał do kontrolera, a ten steruje lampami | Taśmy LED, kaskadowe zapalanie stopni, większa estetyka | Więcej elementów i więcej miejsca na montaż |
W praktyce najwięcej problemów daje nie sama idea, tylko zbyt dosłowne traktowanie „dwóch czujek” jako dowolnych modeli kupionych osobno. Jeśli mają sterować jednym obwodem, muszą być ze sobą technicznie zgodne. I właśnie dlatego dobór elementów jest ważniejszy niż sam montaż przewodów.
Jakie elementy muszą się zgadzać, żeby układ działał stabilnie
Najważniejsza decyzja dotyczy tego, czy podświetlasz schody oprawami 230 V, czy taśmą LED z zasilaczem. Przy oprawach sieciowych układ jest prostszy, bo czujnik zwykle przełącza fazę. Przy LED-ach dochodzi zasilacz, a czasem także sterownik schodowy, który lepiej znosi pracę z dwoma wejściami i ma bardziej przewidywalne zachowanie przy małych obciążeniach.
Ja przy takim projekcie sprawdzam pięć rzeczy: typ wyjścia czujnika, obciążalność styków, możliwość regulacji czasu i progu zmierzchu, sposób prowadzenia przewodów oraz warunki montażu. Dla typowych czujek schodowych punkt startowy to około 1,1 m wysokości na ścianie, a dla czujników sufitowych spotyka się montaż wyżej, zwykle w zakresie 2,2-4,0 m. Ruch poprzeczny jest wykrywany pewniej niż podejście „na wprost”, więc ustawienie czujki ma znaczenie większe, niż wielu osobom się wydaje.
| Element | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Czujnik PIR | Wyjście przekaźnikowe lub zgodność z wejściem sterownika | Do wnętrz wybieram modele z regulacją czasu i progu zmierzchu |
| Sterownik schodowy | Liczba wejść, obsługa LED, maksymalne obciążenie | Przy taśmach LED to zwykle bezpieczniejszy wybór niż „gołe” łączenie czujek |
| Zasilacz LED | Moc, prąd wyjściowy, zapas 20-30% | Nie dobieram go „na styk”, bo rozruch i długość taśmy potrafią zaskoczyć |
| Oprawy lub taśma | Barwa światła, IP, sposób montażu | Na schodach domowych zwykle najlepiej pracuje ciepła lub neutralna biel |
| Przewody i puszki | Przekrój, miejsce na połączenia, dostęp serwisowy | Warto zostawić zapas przewodu, bo później łatwiej skorygować ustawienie |
Jeżeli masz już wybrane urządzenia, można przejść do samego połączenia. Tu najważniejsze jest jedno: nie zakładać z góry, że każdy czujnik da się połączyć z każdym innym, bo różnice między wyjściem przekaźnikowym, elektronicznym i wejściem sterującym są większe, niż wygląda to na pierwszy rzut oka.

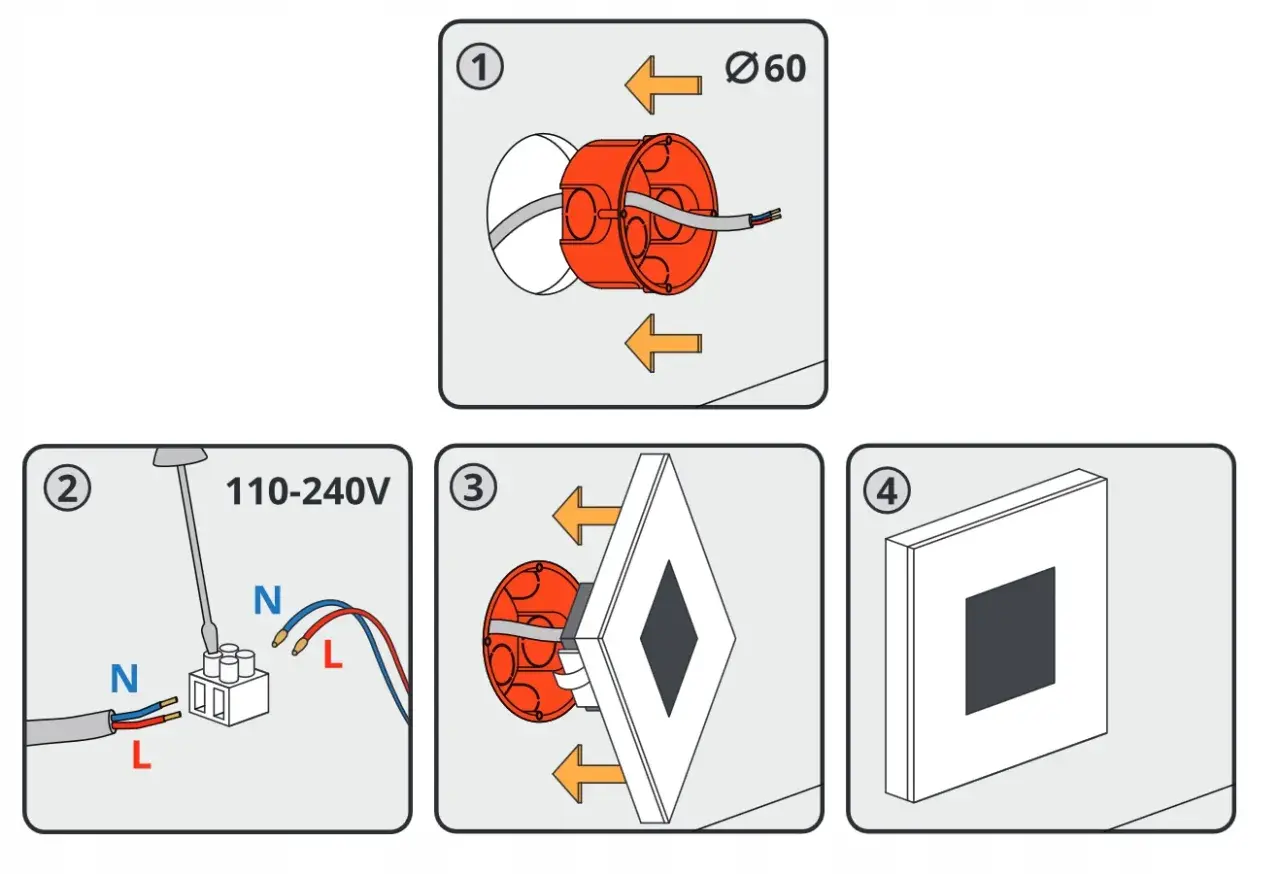

Jak podłączyć układ krok po kroku
Przy montażu zawsze zaczynam od odłączenia zasilania i sprawdzenia, czy obwód naprawdę jest martwy. Dopiero potem planuję połączenia: gdzie idzie zasilanie, gdzie wraca sygnał sterujący i czy obciążenie ma być przełączane bezpośrednio, czy przez dodatkowy kontroler. W instalacjach z dwoma czujnikami najlepiej myśleć o układzie jako o jednym systemie, a nie o dwóch osobnych czujkach złączonych „na skróty”.
- Wyłącz zasilanie obwodu i upewnij się, że nie ma napięcia na przewodach.
- Sprawdź schemat producenta czujnika oraz sterownika, jeśli taki stosujesz.
- Doprowadź zasilanie do obu czujników i do elementu wykonawczego, zgodnie z instrukcją danego modelu.
- Połącz wyjścia sterujące tak, aby dowolny czujnik mógł uruchomić światło, ale tylko wtedy, gdy producent dopuszcza takie rozwiązanie.
- Jeżeli instalujesz sterownik schodowy, wprowadź do niego sygnały z obu czujników, a wyjście sterownika podłącz do lamp lub zasilacza LED.
- Ustaw czas świecenia, czułość oraz próg zmierzchu na wartościach startowych.
- Przetestuj działanie z dołu i z góry schodów, a potem skoryguj zasięg i czas wygaszania.
W prostych układach 230 V czujnik zwykle przełącza fazę, a neutralny prowadzi się wspólnie. Przy LED-ach lepiej jednak traktować czujnik jako źródło sygnału, nie jako jedyny element „mocy”. To ogranicza ryzyko przeciążenia i pozwala łatwiej rozbudować instalację o kolejne stopnie lub drugi punkt sterowania.
Jak ustawić czasy, czułość i próg zmierzchu
To właśnie ustawienia najczęściej decydują o tym, czy schody działają komfortowo, czy irytują po trzech dniach. Ja zwykle zaczynam od krótkiego czasu podtrzymania, bo na schodach nikt nie potrzebuje światła świecącego przez kilka minut po każdym wejściu. W domu najczęściej wystarcza 20-60 sekund, a dłuższy czas ma sens tylko wtedy, gdy schody są rozgałęzione, bardzo długie albo prowadzą do kilku kondygnacji.
Próg zmierzchu ustawiam tak, żeby światło nie włączało się w dzień, ale włączało się wieczorem bez zawahania. W praktyce wiele czujników daje szeroki zakres regulacji, nawet od kilku do ponad stu luksów, jednak na schodach domowych nie ma sensu iść od razu w skrajności. Lepiej zacząć od środka skali i skorygować po kilku przejściach.
| Parametr | Ustawienie startowe | Co zrobić, gdy działa źle |
|---|---|---|
| Czas świecenia | 20-60 s | Skrócić, jeśli światło gaśnie za późno; wydłużyć tylko wtedy, gdy schody są długie |
| Czułość | Średnia | Zmniejszyć przy fałszywych zadziałaniach, zwiększyć przy martwych strefach |
| Próg zmierzchu | Poziom umiarkowany | Podnieść, jeśli światło włącza się za wcześnie; obniżyć, jeśli nie reaguje wieczorem |
| Pozycja czujnika | Na osi wejścia, ale nie prosto „w twarz” | Obrócić lub przesunąć tak, by widział ruch poprzeczny |
Warto też uruchomić tryb testowy, jeśli urządzenie go ma. To skraca strojenie, bo od razu widać, gdzie czujnik łapie ruch zbyt szeroko, a gdzie ma martwy fragment strefy. Ten etap zwykle oszczędza więcej czasu niż sama instalacja, bo eliminuje wielokrotne rozbieranie obudów i poprawianie połączeń.
Najczęstsze błędy przy dwóch czujnikach ruchu
Najwięcej problemów widzę nie przy samym okablowaniu, tylko przy założeniach. Ktoś kupuje dwa czujniki, montuje je symetrycznie i zakłada, że układ „sam się ustawi”. A potem okazuje się, że jedno światło gaśnie za szybko, drugie zapala się tylko przy podejściu z konkretnej strony, a zasilacz LED pracuje na granicy możliwości. Takie usterki nie wynikają z „wadliwego sprzętu”, tylko z błędnego doboru i ustawienia.
- Montowanie czujnika zbyt wysoko lub zbyt nisko, przez co strefa wykrywania nie pokrywa całych schodów.
- Łączenie wyjść różnych czujników bez sprawdzenia, czy są do tego przeznaczone.
- Ignorowanie obciążalności styków przy zasilaczach LED i taśmach o dużym prądzie rozruchowym.
- Ustawienie zbyt długiego czasu świecenia, przez co instalacja przestaje być oszczędna.
- Montowanie czujki naprzeciw źródła ciepła, nawiewu lub ruchliwego okna.
- Brak testu po montażu z obu kierunków, czyli tylko z jednego wejścia na schody.
- Zabrudzona soczewka lub obudowa, która ogranicza realny zasięg detekcji.
Jeśli miałbym wskazać jeden błąd, który najczęściej psuje efekt końcowy, byłoby to zbyt duże zaufanie do samej „automatyki”, bez sprawdzenia geometrii schodów. Czujnik może być dobry, a mimo to działać przeciętnie, jeżeli po prostu patrzy w złą stronę. I właśnie dlatego po montażu zawsze robię kilka testów z normalnym tempem chodzenia, nie tylko szybkie machnięcie ręką.
Ile kosztuje taki układ i kiedy naprawdę ma sens
Orientacyjny koszt zależy głównie od tego, czy budujesz prosty układ 230 V, czy bardziej dopracowane LED-y ze sterownikiem. Najtańsze czujki ruchu można znaleźć już za kilkanaście złotych, ale sensowne modele do schodów z regulacją czasu i progu zmierzchu zwykle kosztują więcej. Gdy dochodzi sterownik schodowy, zasilacz, taśma LED i profile aluminiowe, całość bardzo szybko robi się projektem liczonym nie w dziesiątkach, lecz w setkach złotych.
| Element | Orientacyjny koszt materiału | Uwagi |
|---|---|---|
| Czujnik ruchu PIR | 15-150 zł za sztukę | Proste modele są tanie, ale zwykle oferują mniej regulacji |
| Sterownik schodowy | 80-250 zł | Za wersje lepiej współpracujące z LED zapłacisz zwykle więcej |
| Zasilacz LED | 60-180 zł | Warto zostawić zapas mocy, szczególnie przy dłuższych taśmach |
| Taśmy LED i profile | 100-400 zł | Profil poprawia trwałość i estetykę podświetlenia |
| Robocizna elektryka | 300-900 zł | Zależy od liczby punktów, kucia i zakresu przeróbek |
Jeżeli schody są krótkie i chcesz po prostu bezpiecznego światła przy wejściu z dołu i z góry, prosty układ z dwoma czujkami ma sens. Jeśli zależy Ci na równym, estetycznym efekcie i kaskadowym zapalaniu stopni, lepiej od razu iść w sterownik schodowy. Ja traktuję to tak: im bardziej dekoracyjne i rozbudowane ma być oświetlenie, tym mniej opłaca się „składać” je z przypadkowych, niespójnych elementów.
Detale, które poprawiają efekt na co dzień
Po montażu zwykle wracają rzeczy pozornie drobne, ale bardzo odczuwalne. Barwa światła ma znaczenie większe niż wiele osób zakłada: w domu dobrze sprawdza się ciepła lub neutralna biel, bo nie męczy wzroku przy nocnym przejściu. Jeśli używasz taśmy LED, profil aluminiowy pomaga rozproszyć światło i chroni diody, a dobrze poprowadzony przewód serwisowy oszczędza nerwy przy ewentualnym przeglądzie.
Ja polecam też zostawić ręczny sposób wyłączenia lub serwisowy odłącznik obwodu, nawet jeśli całość działa automatycznie. To nie jest zbędny dodatek, tylko praktyczne zabezpieczenie na czas czyszczenia, regulacji albo drobnej naprawy. Po kilku tygodniach użytkowania najwięcej satysfakcji daje nie sama „nowoczesność”, ale to, że światło zapala się wtedy, kiedy trzeba, i znika wtedy, gdy przestaje być potrzebne.
Jeśli podejdziesz do tego jak do małego systemu sterowania, a nie do przypadkowego montażu dwóch czujek, schody będą działały przewidywalnie przez lata. Właśnie tak buduję takie instalacje: najpierw logika działania, potem dobór elementów, a na końcu dopiero estetyka i drobne korekty ustawień.
