Dotykowe sterowanie oświetleniem schodowym ma sens wtedy, gdy chcesz połączyć wygodę z estetyką i prostą obsługą z dwóch miejsc. Poniżej rozpisuję schemat włącznika schodowego dotykowego tak, jak podchodziłbym do niego na realnym montażu: od zacisków i zasilania, przez parowanie modułów, aż po testy z LED-ami. Zwracam też uwagę na błędy, które najczęściej powodują migotanie światła, brak reakcji drugiego panelu albo problemy z kalibracją.
Najważniejsze rzeczy, które warto wiedzieć przed montażem
- Dotykowy łącznik schodowy to zwykle elektronika z czujnikiem i przekaźnikiem, a nie zwykły mechaniczny przełącznik.
- W wielu modelach potrzebne są przewody L i N, a wyjście na lampę idzie na L1 lub L2.
- W układach wielopunktowych liczy się zgodność systemu i sposób parowania modułów.
- Przy LED-ach, GU10 i taśmach niskiej mocy trzeba sprawdzić minimalne obciążenie albo adapter LED.
- Najczęstsze problemy wynikają z błędnego podłączenia fazy, zbyt płytkiej puszki lub niezgodnych modułów.
Jak działa dotykowy układ schodowy
W klasycznym układzie schodowym dwa mechaniczne łączniki przełączają jeden obwód przez przewody korespondencyjne. W wersji dotykowej logika jest inna: panel ma czujnik, sterownik i zwykle przekaźnik, więc zachowuje się inaczej niż zwykły klawisz. To ważne, bo sam wygląd z zewnątrz nie mówi nic o tym, czy moduł potrzebuje przewodu neutralnego, czy wspiera pracę z drugim punktem sterowania.
Ja nie traktuję takiego panelu jako prostego zamiennika „jeden do jednego”. Najpierw sprawdzam, czy producent przewidział tryb schodowy, schodowo-krzyżowy albo komunikację między modułami. W jednych systemach panel główny działa z pomocniczym, w innych trzeba sparować moduły przewodem komunikacyjnym albo procedurą dotykową. Od tego zależy, czy instalacja będzie spójna, czy tylko ładna na zdjęciu produktu.
Gdy ten punkt jest jasny, reszta jest znacznie prostsza, bo można przejść do samych zacisków i przewodów.

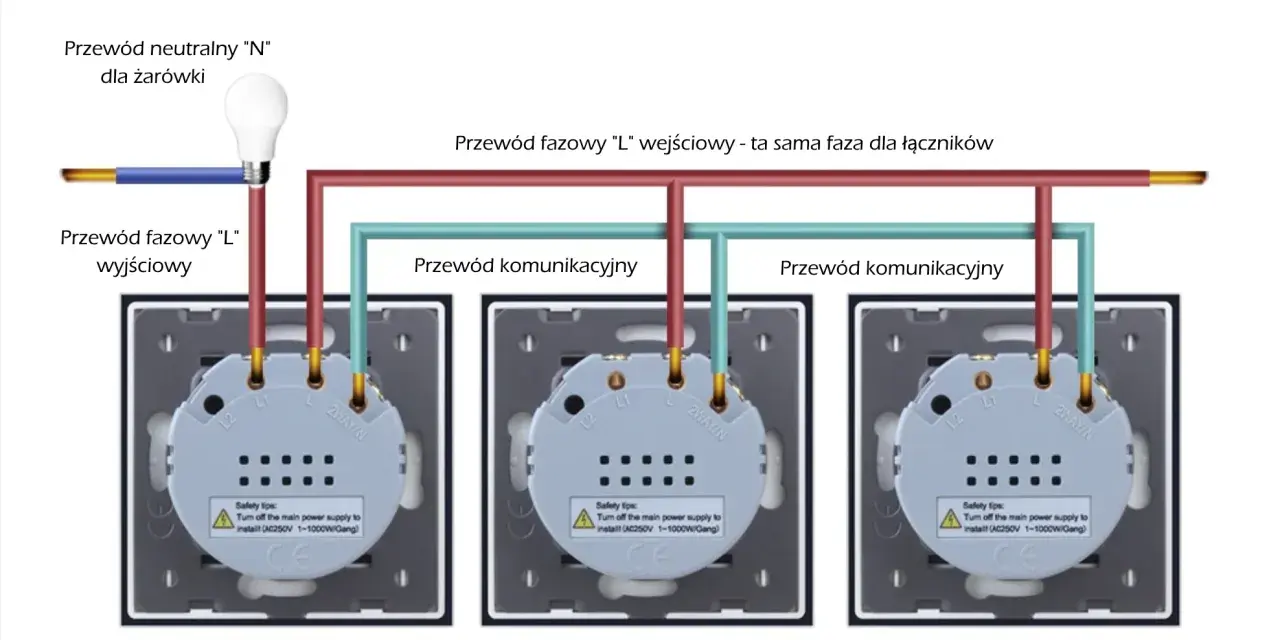

Jak czytać zaciski i przewody w takim schemacie
W dotykowych łącznikach schodowych najpierw patrzę na oznaczenia, a dopiero potem na kolory żył. To bezpieczniejsza kolejność, bo kolory w starych instalacjach bywają mylące, a producent może stosować własny układ zacisków. Dla czytelności rozbijam to na najważniejsze oznaczenia:
| Zacisk lub oznaczenie | Rola w instalacji | Na co uważać |
|---|---|---|
| L | Faza zasilająca moduł | Nie mylić z wyjściem na lampę |
| N | Przewód neutralny | Często konieczny do zasilenia elektroniki |
| L1 | Wyjście na pierwszy obwód lub źródło światła | Musi zgadzać się z instrukcją konkretnego modelu |
| L2 / L3 | Drugi i trzeci obwód lub dodatkowe sekcje | Przydatne przy większej liczbie punktów świetlnych |
| TWO WAY / COMM / SYNC | Połączenie komunikacyjne między modułami | Najczęściej działa tylko w obrębie jednego systemu |
| PE | Przewód ochronny | Zwykle nie trafia do mechanizmu łącznika, tylko prowadzi się go zgodnie z instalacją |
W wielu modelach włączników dotykowych spotyka się zakres obciążenia około 3-800 W, a w instrukcjach wyłączników schodowo-krzyżowych pojedynczy przycisk bywa ograniczony do 700 W i 800 W na obwód. Nie traktuję tych liczb jako uniwersalnego standardu, ale jako widełki, które przypominają, że LED-y o małym poborze mocy potrafią sprawiać więcej problemów niż zwykłe żarówki. Jeśli pojawia się migotanie, słabe żarzenie po wyłączeniu albo dziwne zachowanie przy starcie, często pomaga adapter LED albo sztuczne obciążenie.
Druga rzecz to miejsce w puszce. Wiele modułów jest wyraźnie głębszych od klasycznego łącznika, więc puszka głęboka to nie fanaberia, tylko realne ułatwienie montażu. Jeśli miejsca brakuje, przewody zaczynają się napinać, a panel nie siada równo. Z takiego bałaganu później rodzą się usterki, które wyglądają jak problem z elektroniką, choć w praktyce są zwykłym efektem upchania mechanizmu na siłę.
Skoro wiadomo już, co oznaczają zaciski, można przejść do montażu bez zgadywania.
Montaż krok po kroku bez zgadywania
Przy pracy z 230 V zawsze zaczynam od odłączenia zasilania na obwodzie i sprawdzenia, czy napięcie rzeczywiście zniknęło. To nie jest etap, który można pominąć „na chwilę”. W dotykowych modułach błąd przy pierwszym podłączeniu potrafi uszkodzić elektronikę szybciej niż sam mechanizm ulegnie uruchomieniu.
- Odłącz zasilanie i upewnij się, że obwód jest martwy.
- Sprawdź instrukcję konkretnego modelu oraz wymagane obciążenie lampy.
- Przygotuj puszkę, ramkę i miejsce na przewody, najlepiej w wersji głębokiej.
- Podłącz fazę do L, neutralny do N, a wyjście na lampę do L1 lub odpowiedniego zacisku wskazanego przez producenta.
- Jeśli masz drugi punkt sterowania, połącz moduły przewodem komunikacyjnym albo wykonaj parowanie zgodnie z instrukcją.
- Złóż panel, włącz zasilanie i odczekaj kalibrację sensora. W zależności od modelu trwa to od kilkunastu sekund do około 2 minut.
- Sprawdź działanie z obu miejsc i zobacz, czy światło reaguje natychmiast, bez migotania i bez samoczynnych załączeń.
Ja zawsze robię jeszcze jeden test po kilku minutach pracy. Jeśli panel działa tylko chwilowo poprawnie, a potem zaczyna gubić reakcję, zwykle problem nie leży w lampie, tylko w parowaniu, zasilaniu albo zbyt ciasno ułożonych przewodach. Lepiej wyłapać to od razu niż zamykać puszkę i wracać do niej po tygodniu.
Kiedy montaż jest już rozpisany, warto wiedzieć, gdzie najłatwiej popełnić błąd i jak go rozpoznać po objawach.
Najczęstsze błędy, które psują działanie
Przy dotykowych łącznikach schodowych najwięcej problemów powtarza się w kółko. To dobra wiadomość, bo większość usterek da się przewidzieć jeszcze przed pierwszym uruchomieniem:
- Zamiana fazy z wyjściem na lampę - panel może nie działać poprawnie albo zachowywać się zupełnie losowo.
- Brak przewodu neutralnego w modelu, który go wymaga - elektronika nie startuje mimo tego, że instalacja wygląda „na poprawną”.
- Zbyt małe obciążenie przy LED - światło lekko żarzy się po wyłączeniu albo miga przy starcie.
- Mieszanie różnych marek - drugi panel nie chce się sparować lub reaguje z opóźnieniem.
- Dotknięcie sensora podczas kalibracji - moduł uczy się błędnie i potem trzeba go resetować.
- Zbyt płytka puszka - przewody się napinają, a panel nie domyka się równo.
Najbardziej zdradliwy jest ostatni punkt, bo z zewnątrz wszystko wygląda poprawnie, a problem siedzi w programowaniu, kompatybilności albo zwykłym braku miejsca. Przy takich objawach zawsze sprawdzam kolejno: zasilanie, neutralny, parowanie i dopiero obciążenie. Taka kolejność oszczędza czas i nie prowadzi na ślepo do wymiany całego osprzętu.
Jeżeli instalacja ma dopiero powstać, dobrze jest jeszcze sprawdzić, czy dotykowy układ rzeczywiście jest najlepszym wyborem do danego miejsca.
Kiedy wybrać dotykowy układ, a kiedy prostsze sterowanie
Nie każda klatka schodowa potrzebuje paneli dotykowych. Czasem najrozsądniejszy wybór to nadal prosty, mechaniczny układ, bo ma być po prostu pewny i tani w serwisie. Z drugiej strony, tam gdzie liczy się estetyka wykończenia i spójność z nowoczesnym wnętrzem, dotykowy łącznik robi dużą różnicę.
| Rozwiązanie | Co daje | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Dotykowy schodowy | Nowoczesny wygląd, sterowanie z dwóch miejsc, łatwe czyszczenie | Wymaga zgodnego schematu i często przewodu neutralnego | Korytarze, schody, wnętrza, w których design ma znaczenie |
| Dotykowy schodowo-krzyżowy | Sterowanie z większej liczby punktów | Bywa ograniczenie liczby modułów, a zgodność musi być bardzo dobra | Dłuższe biegi schodów i układy wielopunktowe |
| Klasyczny mechaniczny schodowy | Prostota, niska cena, łatwy serwis | Mniej nowoczesny wygląd, brak funkcji dodatkowych | Gdy priorytetem jest niezawodność, a nie efekt wizualny |
| Smart relay z przyciskami | Aplikacja, harmonogramy, sceny świetlne | Większa złożoność i zależność od konfiguracji systemu | Gdy chcesz automatyzacji i integracji z domem inteligentnym |
Ja najczęściej wybieram dotykowy układ tam, gdzie sterowanie ma być częścią wykończenia wnętrza, a nie tylko technicznym dodatkiem. Jeśli jednak inwestor chce po prostu bezawaryjnie zapalać i gasić światło z dwóch punktów, klasyczny mechaniczny schemat nadal bywa rozsądniejszy. Czasem prostsze rozwiązanie daje po prostu mniej punktów potencjalnej awarii.
Zanim zamkniesz puszkę i włączysz zasilanie, warto zrobić jeszcze jedną krótką kontrolę. To właśnie ona najczęściej decyduje o tym, czy instalacja ruszy od razu, czy zacznie wymagać poprawek.
Co sprawdzić przed zamknięciem puszki i pierwszym uruchomieniem
Przed pierwszym załączeniem robię szybki przegląd kilku punktów. To trwa chwilę, a potrafi oszczędzić dużo czasu i nerwów:
- czy L, N i wyjście na lampę są podłączone zgodnie z instrukcją;
- czy mechanizm ma dość miejsca w puszce i nic nie uciska przewodów;
- czy obciążenie mieści się w zakresie producenta;
- czy moduły schodowe zostały poprawnie sparowane;
- czy panel przeszedł kalibrację bez dotykania sensora;
- czy lampy nie mrugają po wyłączeniu i nie żarzą się w tle.
Jeśli którykolwiek punkt budzi wątpliwości, wracam do zasilania i poprawiam instalację zamiast „dobić” ją na szybko. W przypadku oświetlenia schodowego to właśnie porządny schemat, a nie sama estetyka panelu, decyduje o tym, czy system będzie wygodny przez lata. Gdy wszystko jest sprawdzone, dotykowy układ schodowy staje się po prostu praktycznym elementem domu, a nie kolejnym źródłem problemów.
