Czujnik ruchu do LED - podłącz poprawnie i uniknij problemów!

Automatyczne sterowanie światłem z czujnikiem ruchu to prosty sposób na większą wygodę i mniejsze zużycie energii, ale pod warunkiem że instalacja jest dobrze dobrana do lampy LED. W tym tekście pokazuję, jak bezpiecznie podejść do montażu, jaki typ czujnika wybrać, jak wpiąć przewody oraz co zrobić, gdy lampy zaczynają migać albo nie reagują tak, jak powinny.

W praktyce najwięcej problemów nie wynika z samego czujnika, tylko z tego, że ktoś kupił niewłaściwy typ do LED-ów albo podłączył go jak zwykły wyłącznik. Ja zawsze zaczynam od sprawdzenia, czy mamy instalację 230 V, taśmę 12/24 V, czy oprawę z wbudowanym zasilaczem, bo od tego zależy cały schemat. Kiedy ten fundament jest jasny, reszta robi się znacznie prostsza.

Najpierw sprawdź, czy czujnik pasuje do lampy

Nie każdy czujnik ruchu zachowuje się tak samo z oświetleniem LED. Najbezpieczniej traktować go jak element sterujący, który musi pasować zarówno do napięcia, jak i do rodzaju obciążenia. Warto też pamiętać, że PIR to pasywny czujnik podczerwieni, czyli taki, który wykrywa zmianę promieniowania cieplnego poruszającego się obiektu, najczęściej człowieka.

W kartach katalogowych popularnych modeli, takich jak Legrand czy Kanlux, widać zwykle zasięg rzędu 8-12 m, regulację czasu od 10 s do 10 min i możliwość ustawienia progu zmierzchu. To nie są parametry „premium”, tylko normalny standard, którego naprawdę warto szukać przed zakupem. Gdy już wiesz, jaki wariant masz przed sobą, można przejść do samego podłączenia przewodów.

Jak podłączyć przewody krok po kroku

Najpierw odłącz zasilanie na bezpieczniku i sprawdź brak napięcia odpowiednim miernikiem. Przy instalacjach 230 V nie zgaduję po kolorach przewodów, tylko je potwierdzam, bo w starej instalacji oznaczenia bywają niepewne. Najczęściej spotkasz brązowy jako fazę, niebieski jako neutralny i żółto-zielony jako ochronny.

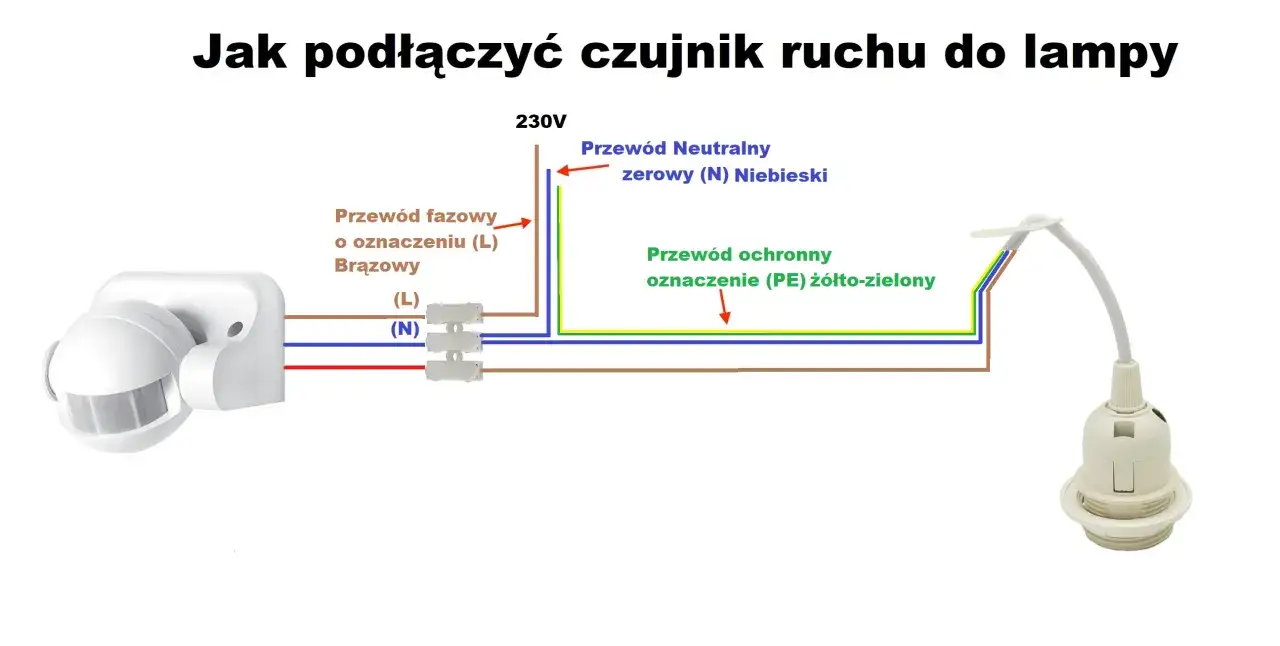

Wersja dla lampy 230 V

Jeśli masz zwykłą lampę LED zasilaną z sieci, czujnik najczęściej włącza się w przewód fazowy L. Neutralny N idzie równolegle do czujnika i do oprawy, a wyjście z czujnika podaje fazę na lampę tylko wtedy, gdy wykryje ruch.

Zasilanie L  -> L czujnika
Zasilanie N  -> N czujnika + N lampy
Wyjście L'   -> L lampy
PE           -> obudowa/oprawa, jeśli wymaga tego konstrukcja lampy

1. Wyłącz zasilanie i upewnij się, że obwód jest martwy.
2. Znajdź zaciski opisane jako L, N, LOAD, L1 albo OUT - nazwy zależą od producenta.
3. Podłącz fazę zasilania do wejścia L czujnika.
4. Podłącz neutralny do N czujnika oraz do neutralnego lampy.
5. Wyjście sterowane z czujnika połącz z fazą lampy.
6. Jeśli oprawa tego wymaga, podłącz przewód ochronny PE zgodnie z instrukcją lampy.
7. Zamknij obudowę, włącz zasilanie i wykonaj test przejścia przez strefę detekcji.

Najważniejsza zasada jest prosta: czujnik przerywa fazę, a nie neutralny. To drobiazg, ale właśnie tu najczęściej pojawiają się ukryte błędy, które później wyglądają jak „zepsuta lampa”. Jeśli instalacja ma sterować taśmą LED 12/24 V, podejście jest trochę inne.

Przeczytaj również: Lampa z czujnikiem ruchu - Jak przerobić, by działała lepiej?

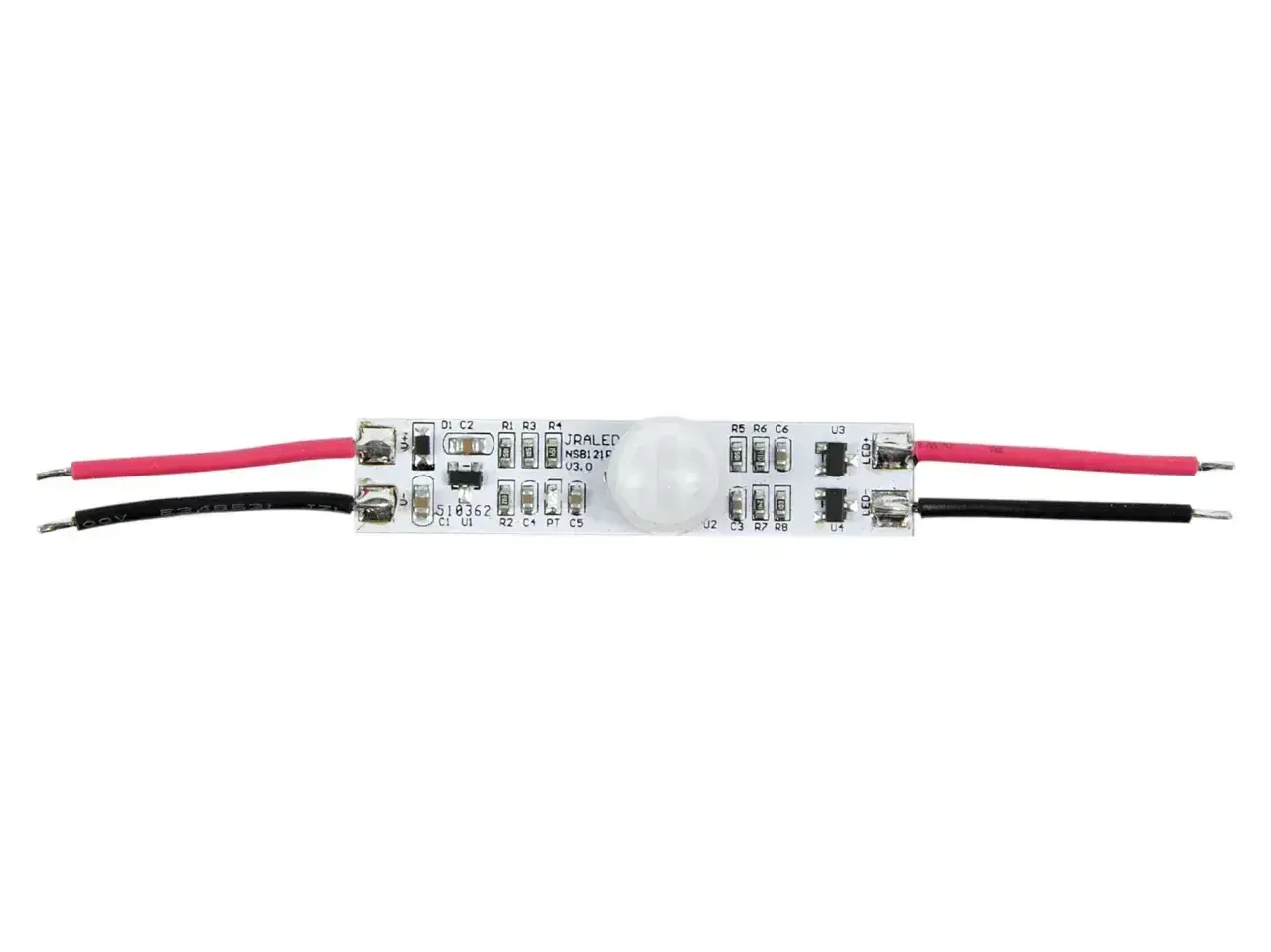

Gdy sterujesz taśmą LED lub oprawą 12/24 V

W przypadku niskiego napięcia najbezpieczniej jest zwykle sterować stroną 230 V przed zasilaczem, o ile czujnik nie jest bezpośrednio przystosowany do pracy po stronie DC. To prostsze i mniej podatne na problemy niż wpinanie sensora w samą taśmę, zwłaszcza gdy zasilacz ma elektronikę wrażliwą na minimalne obciążenie.

1. Sprawdź, czy czujnik obsługuje 12/24 V DC, czy tylko 230 V AC.
2. Jeśli obsługuje wyłącznie 230 V, włącz go przed zasilaczem LED.
3. Jeśli pracuje po stronie DC, dopasuj polaryzację i maksymalny prąd wyjścia.
4. Nie przekraczaj dopuszczalnej mocy, bo LED-y mają niski pobór, ale prąd rozruchowy zasilacza może być wyższy, niż sugeruje sama etykieta lampy.

W instalacjach z taśmą LED ja wolę prostszy układ: czujnik steruje zasilaczem, a nie bezpośrednio odcinkiem taśmy. Dzięki temu łatwiej utrzymać stabilną pracę i szybciej znaleźć usterkę, jeśli coś przestanie działać. Kolejny krok to ustawienie sensora tak, żeby działał wtedy, kiedy trzeba, a nie przy każdym podmuchu wiatru.

Jak ustawić czas, czułość i próg zmierzchu

Samo podłączenie to dopiero połowa sukcesu. Dobrze ustawiony czujnik pracuje niemal niewidocznie, a źle ustawiony potrafi irytować bardziej niż zwykły włącznik. Ja zwykle zaczynam od ustawień zachowawczych, a dopiero potem koryguję zasięg i czas świecenia.

• Czas świecenia ustaw krótko na start, np. 30-60 s, a potem wydłuż tylko wtedy, gdy rzeczywiście brakuje komfortu.
• Próg zmierzchu dopasuj tak, by lampa nie włączała się w dzień. W wielu modelach zakres regulacji zaczyna się od około 10 lx i sięga nawet kilkuset lub ponad 1000 lx.
• Czułość ustaw możliwie nisko i sprawdź, czy czujnik nadal obejmuje wejście, podjazd albo fragment korytarza.
• Wysokość montażu najczęściej najlepiej wypada w okolicach 2-2,5 m.
• Kierunek detekcji ustaw tak, by sensor nie patrzył na źródła ciepła, poruszające się gałęzie, ulicę lub wentylację.

W praktyce te trzy pokrętła robią większą różnicę niż sam opis na opakowaniu. Jeśli producent przewidział tryb testowy, warto z niego skorzystać, bo wtedy szybciej widać realny obszar wykrywania. A kiedy ustawienia są już blisko ideału, zwykle wychodzą na jaw typowe błędy montażowe, które łatwo pomylić z awarią.

Najczęstsze błędy i szybka diagnoza

Najczęściej spotykam cztery scenariusze: lampa nie reaguje, świeci cały czas, mruga po wyłączeniu albo zapala się bez sensu. Każdy z nich ma dość powtarzalną przyczynę, więc zamiast wymieniać wszystko po kolei, lepiej iść po objawach.

Przy migotaniu LED-ów najważniejsze jest zrozumienie jednego mechanizmu: niewielki prąd, który w starszych lub 2-przewodowych czujnikach potrafi płynąć przez układ, ładuje elektronikę zasilacza i wywołuje błyski albo delikatne żarzenie. To nie zawsze oznacza awarię, częściej po prostu niedopasowanie sensora do lampy. Z takim problemem łatwiej walczyć, jeśli już na etapie zakupu wybierzesz właściwy wariant instalacji.

Bezpieczny montaż w domu i na zewnątrz

Przy 230 V nie warto iść na skróty. Nawet prosta wymiana czujnika wymaga ostrożności, bo część błędów wychodzi dopiero po czasie, kiedy połączenia są już schowane w puszce albo oprawie. Ja zawsze zostawiam sobie kilka minut na kontrolę połączeń i mechaniczne dociśnięcie zacisków, zamiast ufać, że „jakoś się trzyma”.

• Wyłącz zasilanie na właściwym obwodzie i sprawdź brak napięcia miernikiem.
• Nie montuj czujnika w miejscu, gdzie będzie stale narażony na deszcz, jeśli nie ma odpowiedniego IP.
• Do zadaszonych stref zewnętrznych zwykle wystarcza IP44, a w trudniejszych warunkach rozsądniej celować wyżej, np. IP54 lub IP65.
• Jeśli w instalacji pojawia się kilka lamp naraz, sprawdź nie tylko moc znamionową, ale też prąd rozruchowy zasilaczy LED.
• Nie zgaduj po kolorach przewodów, gdy instalacja jest stara, przerabiana albo nieopisania.
• Jeśli sensor ma współpracować z kilkoma obwodami, upewnij się, że producent dopuszcza takie połączenie.

Na polskim rynku podstawowe czujniki do LED-ów kupisz zwykle za około 15-25 zł, modele z wyższym IP i większą liczbą ustawień kosztują częściej 40-120 zł, a rozwiązania smart potrafią być jeszcze droższe. Cena ma znaczenie, ale w praktyce jeszcze ważniejsze jest to, czy sensor naprawdę pasuje do sposobu pracy lampy. Jeśli wybór zrobisz rozsądnie, montaż będzie prosty, a światło włączy się dokładnie wtedy, kiedy powinno.

Jakie rozwiązanie daje najwięcej sensu w praktyce

Jeśli miałbym wskazać układ, który najrzadziej sprawia kłopoty, postawiłbym na 3-przewodowy czujnik PIR z neutralnym, regulacją czasu i progiem zmierzchu. To najbezpieczniejsza baza dla większości lamp LED, zwłaszcza tam, gdzie chcesz po prostu wejść, przejść lub dojechać pod dom i nie pamiętać o ręcznym włączniku. Właśnie taki zestaw daje najlepszy balans między prostotą a stabilnością.

Oprawa z wbudowanym czujnikiem jest wygodna, gdy montujesz jedno konkretne światło i chcesz jak najmniej kabli. Zewnętrzny czujnik wygrywa wtedy, gdy ma sterować kilkoma lampami, ma być łatwy do wymiany albo potrzebujesz bardziej precyzyjnego ustawienia pola detekcji. Ja zwykle wybieram wersję zewnętrzną, jeśli instalacja ma być elastyczna, bo łatwiej ją później dopasować do realnego użycia niż oprawę „wszystko w jednym”.

Jeśli chcesz wycisnąć z automatyki światła więcej niż sam komfort, skup się na jednym: ustaw czujnik tak, by widział ruch na drodze dojścia, a nie przypadkowe źródła zakłóceń. To drobna różnica montażowa, ale właśnie ona najczęściej decyduje o tym, czy instalacja działa naturalnie, czy zaczyna irytować po pierwszym tygodniu. Przy dobrze dobranym sensorze i poprawnym podłączeniu LED-y po prostu robią swoją robotę, a ty masz spokój na co dzień.
