Jak podłączyć czujnik ruchu z wyłącznikiem - schematy i porady

Połączenie czujnika ruchu z wyłącznikiem to niezwykle praktyczne rozwiązanie, które znacząco rozszerza funkcjonalność automatycznego oświetlenia. Dzięki niemu możemy nie tylko cieszyć się wygodą automatycznego włączania światła po wykryciu ruchu, ale także zyskać pełną kontrolę manualną nad oświetleniem, co w wielu sytuacjach okazuje się nieocenione. Z mojego doświadczenia wynika, że to właśnie elastyczność w sterowaniu jest kluczowa dla wielu użytkowników.

Podstawy bezpieczeństwa i oznaczenia

Bezpieczeństwo przede wszystkim

Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac elektrycznych należy bezwzględnie wyłączyć zasilanie w rozdzielnicy, odłączając odpowiedni bezpiecznik lub wyłącznik nadprądowy. Następnie, koniecznie upewnij się za pomocą próbnika napięcia, że w obwodzie, nad którym będziesz pracować, prąd na pewno nie płynie. To podstawowa zasada, której nie wolno lekceważyć.

Rozpoznawanie przewodów w instalacji 230V

Zrozumienie oznaczeń przewodów jest fundamentem prawidłowego i bezpiecznego podłączenia. W standardowych instalacjach 230V spotkasz się z następującymi przewodami:

• Przewód fazowy (L): Najczęściej w kolorze brązowym lub czarnym. To nim płynie prąd "gorący".
• Przewód neutralny (N): Zawsze w kolorze niebieskim. Służy do zamknięcia obwodu elektrycznego.
• Przewód ochronny (PE): Zawsze w kolorze żółto-zielonym. Jego zadaniem jest ochrona przed porażeniem prądem.

Pamiętaj, aby nigdy nie polegać wyłącznie na kolorach, zwłaszcza w starszych instalacjach. Zawsze weryfikuj obecność fazy próbnikiem napięcia.

Oznaczenia na czujniku ruchu

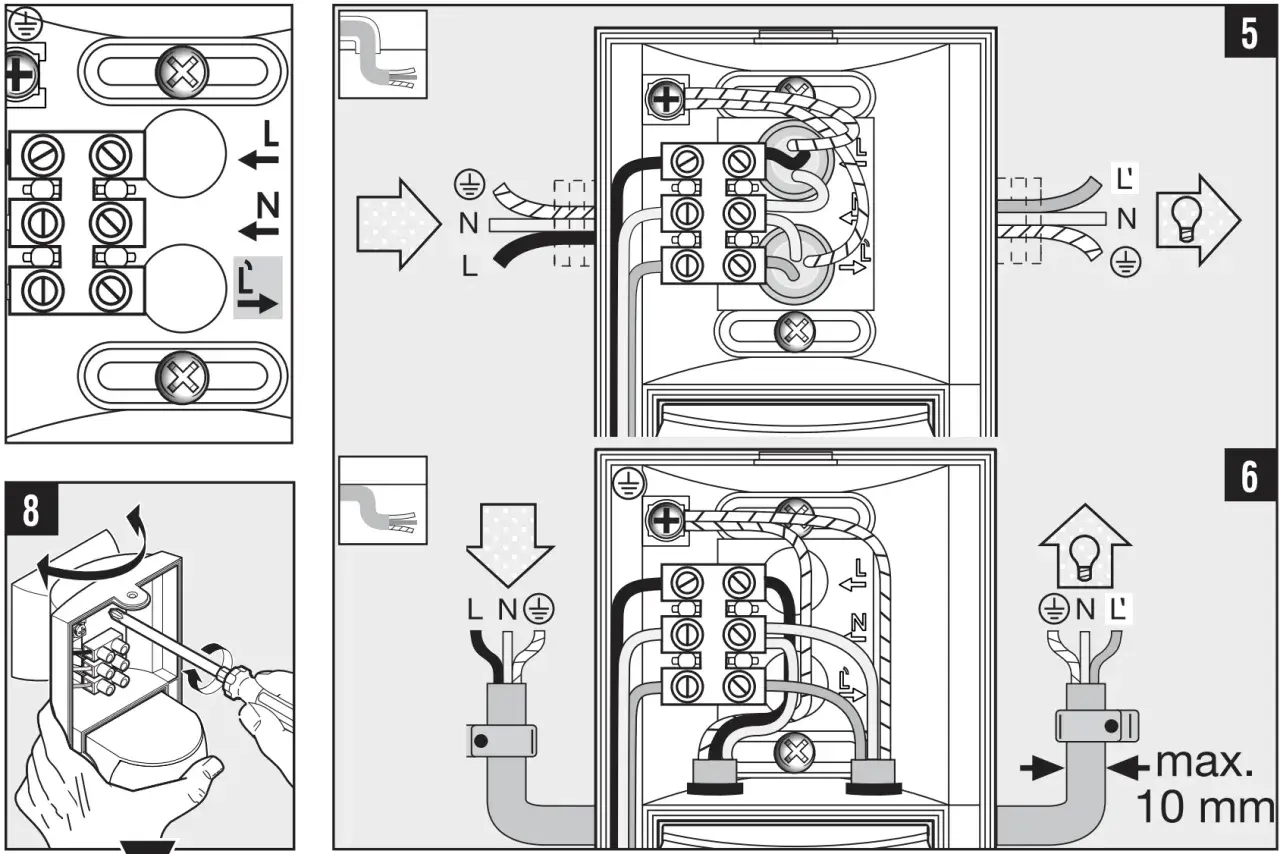

Typowy czujnik ruchu, który będziemy podłączać, posiada trzy główne zaciski. Ich poprawne rozpoznanie jest kluczowe dla właściwego montażu:

• L (wejście fazy, zasilanie): Do tego zacisku podłączamy przewód fazowy (L) z instalacji. Jest to zasilanie dla samego czujnika.
• N (wejście przewodu neutralnego): Tutaj podłączamy przewód neutralny (N) z instalacji.
• L' lub A (wyjście fazy na lampę): To jest zacisk, z którego czujnik wyprowadza fazę do lampy, gdy wykryje ruch i warunki oświetleniowe są odpowiednie.

Zawsze warto sprawdzić instrukcję producenta czujnika, ponieważ oznaczenia mogą się nieznacznie różnić.

Kluczowe schematy podłączenia czujnika ruchu z wyłącznikiem

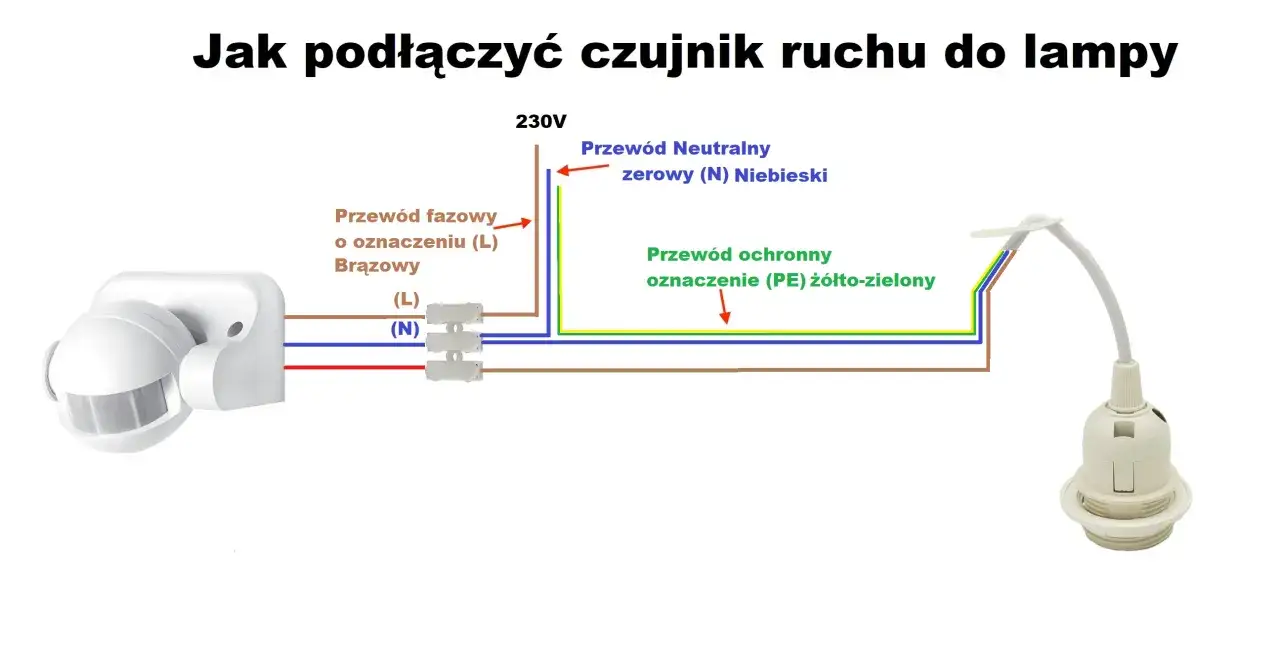

Schemat 1: Tryb AUTO / MANUAL (stałe włączenie światła)

To zdecydowanie najczęściej poszukiwana i najbardziej uniwersalna konfiguracja. Pozwala ona na pracę automatyczną (czujnik steruje światłem) oraz na ręczne, stałe włączenie światła, z pominięciem czujnika. Wyłącznik, najlepiej pojedynczy, jest podłączony równolegle do styków roboczych czujnika, czyli między fazę zasilającą (L) a wyjście czujnika na lampę (L' lub A).

Kiedy wyłącznik jest wyłączony, czujnik działa normalnie, włączając światło po wykryciu ruchu. Włączenie wyłącznika powoduje podanie fazy bezpośrednio na lampę, omijając czujnik. W efekcie lampa świeci się na stałe, niezależnie od ruchu czy natężenia światła. To idealne rozwiązanie, gdy potrzebujesz dłuższego oświetlenia, np. podczas prac w garażu czy na tarasie.

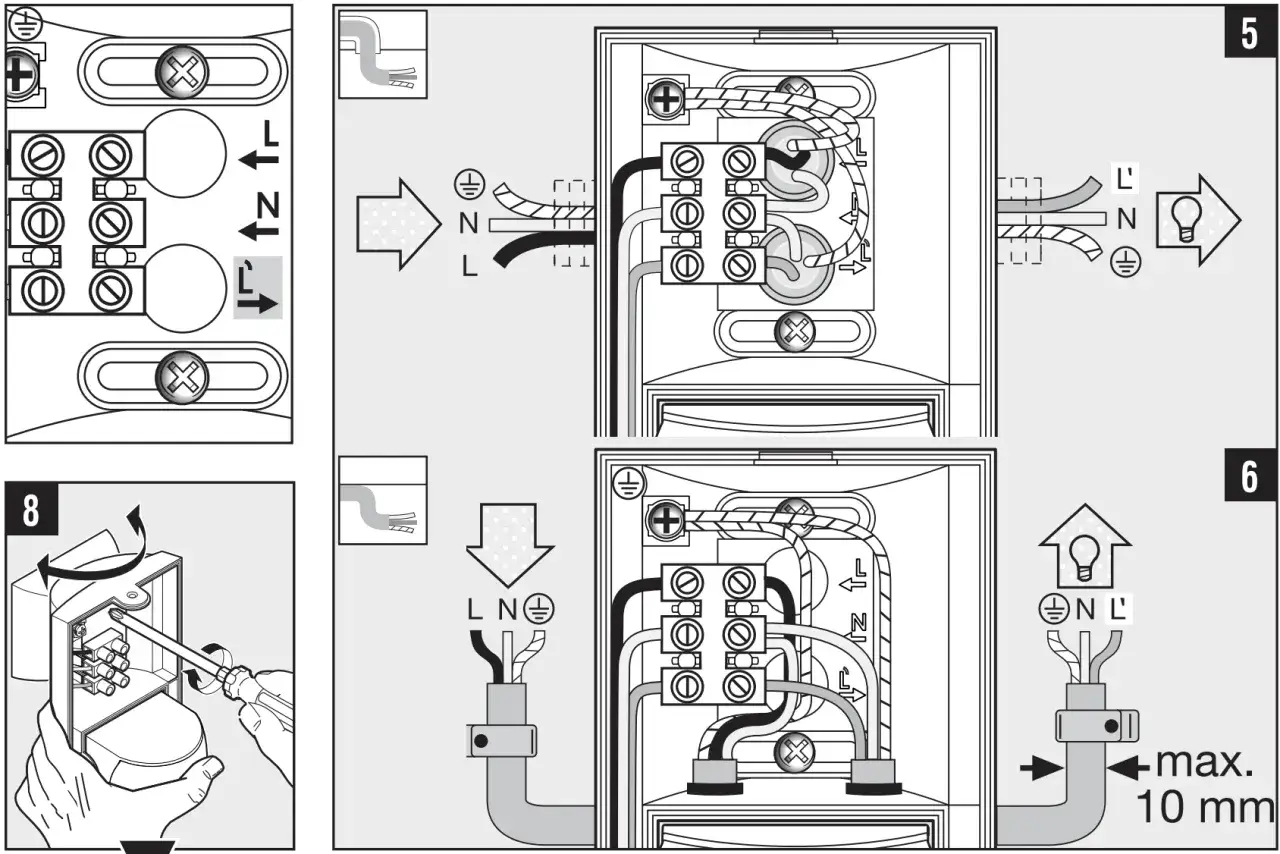

Schemat 2: Całkowite odcięcie zasilania

Ten schemat jest prostszy i ma inne zastosowanie. Wyłącznik jest montowany szeregowo przed czujnikiem ruchu, na przewodzie fazowym zasilającym cały układ. Jego głównym celem jest całkowite odcięcie zasilania zarówno od czujnika, jak i od lampy.

Gdy wyłącznik jest włączony, czujnik działa normalnie. Kiedy go wyłączymy, dopływ prądu do całego układu zostaje przerwany. Oznacza to, że światło nie włączy się nawet po wykryciu ruchu. Jest to przydatne, gdy chcemy na przykład całkowicie wyłączyć oświetlenie na dłuższy czas, aby oszczędzać energię, lub podczas prac konserwacyjnych.

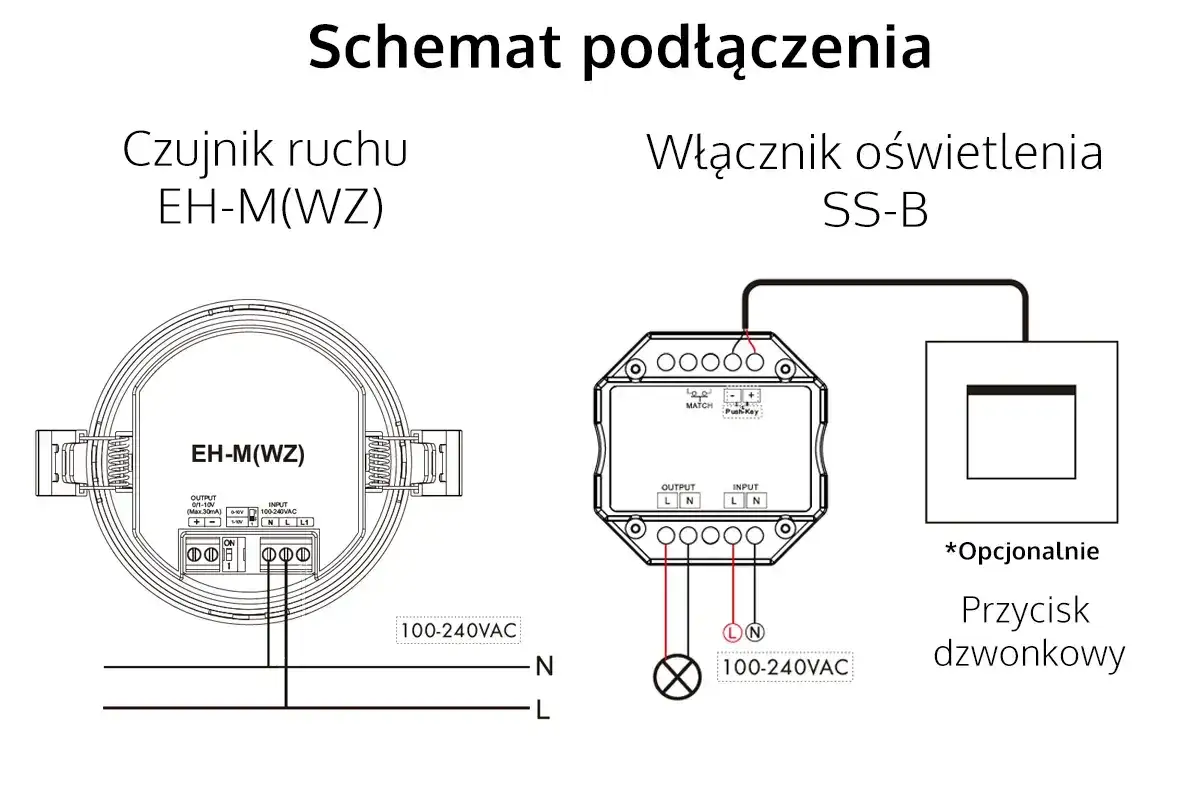

Schemat 3: Połączenie z wyłącznikiem schodowym

Integracja czujnika ruchu z instalacją schodową jest możliwa i może znacząco zwiększyć komfort użytkowania. Pozwala ona na sterowanie oświetleniem z różnych punktów, zarówno automatycznie, jak i manualnie. Należy jednak pamiętać, że ten wariant jest bardziej złożony i wymaga poprawnego rozprowadzenia przewodów fazowych oraz korespondencyjnych między wyłącznikami schodowymi a czujnikiem.

Zazwyczaj polega to na wpięciu czujnika w obwód sterujący lampą, tak aby mógł on "przejąć" funkcję jednego z wyłączników lub działać równolegle z nimi, aktywując światło w przypadku braku manualnego włączenia. Ze względu na swoją specyfikę, ten schemat często wymaga indywidualnego podejścia i dokładnego przeanalizowania istniejącej instalacji. Jeśli nie masz doświadczenia z instalacjami schodowymi, zalecam konsultację z elektrykiem.

Regulacja czujnika ruchu – dostosuj do swoich potrzeb

Po prawidłowym podłączeniu czujnika, kluczowe jest jego odpowiednie wyregulowanie. Większość urządzeń oferuje możliwość dostosowania kilku podstawowych parametrów, które mają bezpośredni wpływ na jego działanie.

Parametry regulacji

Zazwyczaj na obudowie czujnika znajdziesz pokrętła lub przełączniki do regulacji trzech głównych parametrów:

TIME (czas świecenia)

Ten parametr określa, przez jaki czas światło pozostanie włączone po ostatnim wykryciu ruchu. Możesz ustawić go na kilka sekund, minut, a nawet dłużej, w zależności od potrzeb. Zbyt krótki czas może być irytujący, gdy światło gaśnie, zanim opuścisz pomieszczenie, zbyt długi – niepotrzebnie zużywa energię.

LUX (próg jasności)

Regulacja LUX pozwala ustawić próg natężenia światła zewnętrznego, poniżej którego czujnik zaczyna działać. Innymi słowy, zapobiega to włączaniu się światła w dzień, gdy jest wystarczająco jasno. Ustawiając go na minimalną wartość, czujnik będzie działał tylko w całkowitej ciemności, natomiast przy maksymalnej wartości będzie reagował niezależnie od pory dnia.

SENS (czułość detekcji)

Czułość detekcji ruchu określa, jak daleko i jak precyzyjnie czujnik będzie reagował na ruch. Zbyt wysoka czułość może powodować fałszywe alarmy (np. na ruch drzewa na wietrze), zbyt niska – sprawi, że czujnik nie wykryje ruchu, gdy będzie to potrzebne. Wartość tę należy dostosować do konkretnego miejsca montażu i jego otoczenia.

Najczęstsze problemy i ich rozwiązania

Nawet przy najlepszych chęciach i dokładnym przestrzeganiu schematów, czasem pojawiają się problemy. Oto najczęściej spotykane i moje wskazówki, jak sobie z nimi radzić.

Światło świeci cały czas

Jeśli po podłączeniu światło świeci non-stop, a czujnik nie reaguje na ruch, najprawdopodobniej doszło do błędu w podłączeniu. Sprawdź dokładnie, czy:

• Nie zamieniłeś przewodów L i L' (wejścia fazy z wyjściem na lampę). Jest to bardzo częsty błąd.
• Wyłącznik w trybie AUTO/MANUAL nie jest przypadkiem w pozycji "włączonej", co powoduje stałe świecenie lampy.
• Czujnik nie jest uszkodzony. Czasem zdarza się, że nowy element jest wadliwy.

Warto również sprawdzić, czy pokrętło LUX nie jest ustawione na maksymalną czułość, co mogłoby sugerować, że czujnik "myśli", że jest ciemno, i utrzymuje światło włączone.

Przeczytaj również: 4 kable z sufitu, 2 w lampie? Podłącz bezpiecznie krok po kroku

Czujnik nie reaguje na ruch

Gdy czujnik nie włącza światła, mimo że wykrywa ruch, przyczyn może być kilka:

• Brak zasilania: Upewnij się, że do czujnika dochodzi prąd (przewody L i N są prawidłowo podłączone i obwód jest zasilany).
• Nieprawidłowe ustawienia: Sprawdź ustawienie parametru LUX. Jeśli jest ustawiony na zbyt wysoką wartość, czujnik może nie aktywować się w warunkach, które uważa za wystarczająco jasne. Podobnie z parametrem SENS – zbyt niska czułość może sprawić, że czujnik nie wykryje Twojego ruchu.
• Uszkodzenie urządzenia: Jeśli wszystkie połączenia są prawidłowe, a ustawienia optymalne, możliwe jest, że czujnik jest uszkodzony. Warto spróbować podłączyć go w innym miejscu lub przetestować innym urządzeniem.
• Zbyt wysoka temperatura otoczenia: W niektórych przypadkach, zwłaszcza w upalne dni, czujniki PIR (pasywne podczerwieni) mogą mieć trudności z wykrywaniem ruchu, jeśli temperatura otoczenia jest zbliżona do temperatury ciała człowieka.

Pamiętaj, że cierpliwość i systematyczne sprawdzanie każdego elementu instalacji to klucz do sukcesu w rozwiązywaniu problemów elektrycznych.
