Poprawne podłączenie LED decyduje nie tylko o tym, czy światło się zapali, ale też o równym świeceniu, temperaturze pracy i żywotności całej instalacji. W praktyce największe znaczenie mają trzy rzeczy: zgodne napięcie, właściwie dobrany zasilacz i sposób prowadzenia przewodów. Poniżej rozkładam temat na prosty, montażowy schemat, bez zbędnej teorii.
Najważniejsze decyzje przed montażem LED
- Najpierw sprawdź, czy system pracuje na 12 V, 24 V czy 230 V.
- Zasilacz dobieraj z zapasem 20-30% mocy, żeby nie pracował na granicy.
- Długie odcinki lepiej zasilać równolegle niż prowadzić jeden ciąg przez całą długość.
- Polaryzacja +/−, miejsce cięcia i zgodność sterownika z taśmą mają realny wpływ na efekt.
- W miejscach ciepłych lub wilgotnych liczy się też chłodzenie i odpowiednia klasa ochrony IP.
Najpierw ustal, jaki system LED naprawdę montujesz
W LED-ach nie ma jednego uniwersalnego układu. Inaczej podłącza się taśmę 12 V, inaczej 24 V, a jeszcze inaczej systemy 230 V, które w praktyce są osobną kategorią montażową. Ja zawsze zaczynam od odczytania napięcia z rolki, oprawy albo zasilacza, bo dopiero to mówi, jakie elementy można ze sobą połączyć.
Druga rzecz to miejsce montażu. Taśma w suficie podwieszanym, pod szafkami albo w łazience wymaga nie tylko zasilania, ale też sensownego odprowadzania ciepła i odpowiedniej ochrony przed wilgocią. W suchym wnętrzu często wystarczy wersja IP20, ale w strefach narażonych na zachlapanie trzeba już sprawdzać parametry znacznie dokładniej.
- sprawdź napięcie robocze elementu LED;
- zapisz moc na metr albo moc całkowitą;
- ustal długość odcinka, który ma świecić bez przerwy;
- zobacz, czy potrzebujesz sterownika, ściemniacza lub kontrolera RGB;
- oceń warunki pracy: sucho, ciepło, wilgotno, zabudowa, dostęp serwisowy;
- ustal, czy instalacja jest jednokolorowa, CCT, RGB czy RGBW, bo od tego zależy dalszy montaż.
Ten krótki audyt oszczędza najwięcej czasu, bo dopiero po nim widać, czy całość da się zasilić jednym punktem, czy trzeba rozbić instalację na kilka sekcji. Kiedy te parametry są już jasne, można bezpiecznie dobrać zasilacz i dopasować napięcie.
Dobierz zasilacz tak, aby nie pracował na granicy
Ja zawsze zaczynam od sprawdzenia tabliczki znamionowej, bo bez tego można łatwo dobrać zasilacz na ślepo. Do typowej instalacji stosuje się zasilacz stałonapięciowy, czyli taki, który trzyma stałe 12 V albo 24 V na wyjściu. Najczęstszy błąd początkujących jest banalny: zasilacz jest „prawie” odpowiedni, ale pracuje bez zapasu, nagrzewa się i po czasie zaczyna ograniczać stabilność całego układu.
Najprostszy wzór wygląda tak: moc taśmy na metr × długość instalacji + zapas 20-30%. Ten zapas nie jest sztucznym luksusem, tylko buforem na nagrzewanie, start instalacji i realne warunki pracy. Jeśli taśma ma 9,6 W/m, a montujesz 5 m, liczysz 48 W i dobierasz zasilacz raczej 60 W niż 50 W.
| Rodzaj systemu | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| 12 V | Krótsze odcinki i prostsze montaże | Popularność i szeroka dostępność | Większe ryzyko spadków napięcia przy dłuższej trasie |
| 24 V | Średnie i dłuższe odcinki | Stabilniejsze świecenie i mniejsze straty | Kompatybilność wszystkich elementów musi być zgodna z 24 V |
| 230 V | Specjalne zastosowania, zwykle poza typową zabudową meblową | Brak klasycznego zasilacza niskonapięciowego | To inny system montażu, mniej elastyczny i bardziej wymagający |
W praktyce przy krótszych realizacjach 12 V nadal bywa wystarczające, ale jeśli projekt ma być dłuższy albo bardziej rozbudowany, częściej wybieram 24 V. To po prostu wygodniejsze przy większej liczbie metrów i zwykle mniej kapryśne przy równym świeceniu.

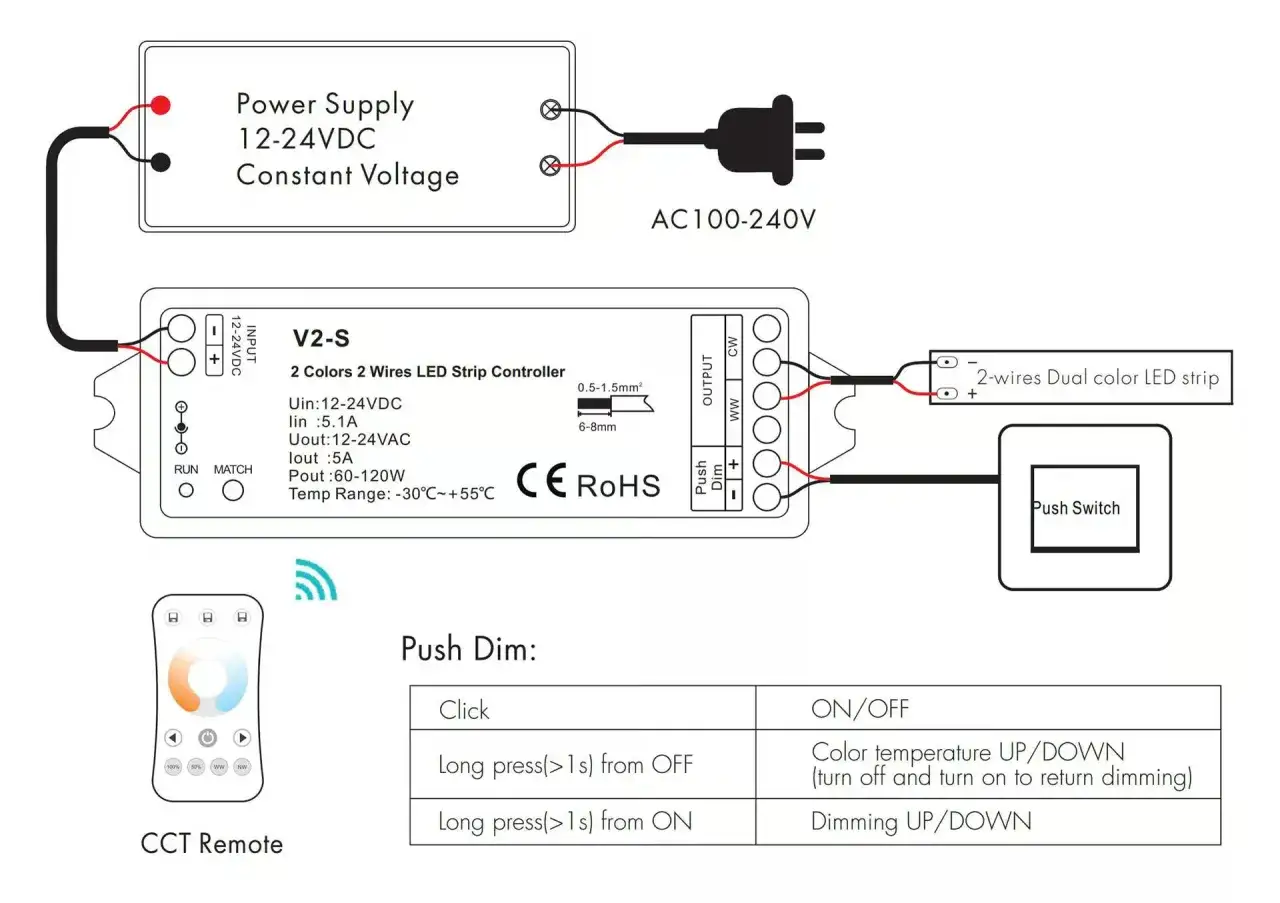

Sama teoria to za mało, dlatego niżej pokazuję prosty schemat montażu, który sprawdza się w domu najczęściej.
Tak wygląda bezpieczne podłączenie krok po kroku
W dobrze zrobionej instalacji kolejność ma znaczenie. Najpierw planuję trasę przewodów, potem sprawdzam miejsca cięcia i dopiero na końcu wykonuję stałe mocowanie. Dzięki temu nie trzeba odrywać taśmy tylko dlatego, że zabrakło kilku centymetrów przewodu albo kontroler został schowany w zbyt ciasnym miejscu.
- Odłącz zasilanie i sprawdź, czy wszystkie elementy mają zgodne napięcie.
- Przygotuj czystą, suchą i odtłuszczoną powierzchnię montażową.
- Przytnij taśmę wyłącznie w miejscach oznaczonych przez producenta.
- Połącz przewody z zachowaniem polaryzacji: plus do plusa, minus do minusa.
- Jeśli używasz sterownika, umieść go między zasilaczem a taśmą.
- Wykonaj próbę działania przed finalnym przyklejeniem i ukryciem przewodów.
Do połączeń najlepiej podchodzę pragmatycznie: lutowanie daje zwykle najpewniejszy styk, a dobre złączki sprawdzają się tam, gdzie liczy się szybki montaż lub późniejszy serwis. Kluczowe jest jednak to, żeby złączka była zgodna z szerokością taśmy i nie ściskała pól lutowniczych na siłę. Jeśli chcesz sterować całym układem zwykłym włącznikiem ściennym, najczęściej robi się to po stronie 230 V, a nie bezpośrednio między taśmą a zasilaczem.
Warto też pamiętać o profilu aluminiowym. To nie tylko estetyka, ale przede wszystkim lepsze chłodzenie, a więc mniejsze ryzyko szybszego starzenia diod i kleju.
Po takim montażu pozostaje jeszcze jeden temat, który w praktyce robi ogromną różnicę: długość odcinków i spadki napięcia.
Jak uniknąć spadków napięcia i ciemniejszych końców taśmy
Spadek napięcia pojawia się wtedy, gdy prąd ma zbyt długą drogę albo przewód ma zbyt mały przekrój. Objawia się to najczęściej tym, że początek taśmy świeci mocniej niż koniec, a przy mocniejszych instalacjach widać nawet lekką zmianę barwy. Im większa moc i dłuższy odcinek, tym problem staje się bardziej widoczny.
W praktyce przy taśmach 12 V trzeba szczególnie uważać na odcinki około 5 m, a przy 24 V na okolice 10 m, jeśli mówimy o ciągłym świeceniu bez dodatkowego zasilania. To nie jest sztywna granica dla każdej taśmy, ale dobry punkt odniesienia, od którego zaczynam planowanie. Jeżeli zależy mi na równym efekcie, celuję w spadek napięcia poniżej około 3%, bo to zwykle pozwala utrzymać wizualnie stabilne światło.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Końcówka świeci słabiej | Zbyt długi ciąg bez dołożenia zasilania | Dzielę instalację na krótsze odcinki lub zasilam ją z kilku punktów |
| Taśma nagrzewa się mocniej niż powinna | Zasilacz pracuje za blisko granicy albo brakuje odprowadzenia ciepła | Dobieram większy zasilacz i montuję profil aluminiowy |
| Światło pulsuje lub przygasa | Za cienki przewód, słabe połączenie albo sterownik niepasujący do obciążenia | Sprawdzam przekrój kabla i zgodność elementów sterujących |
| Kolor na końcu wygląda inaczej | Duży spadek napięcia na długim odcinku | Wprowadzam dodatkowe zasilanie równoległe |
Jeśli zależy mi na stabilnym efekcie, prowadzę zasilanie równolegle zamiast liczyć na jeden długi ciąg. To podejście wygląda mniej efektownie na schemacie, ale w praktyce daje dużo równiej świecące światło i mniej reklamacji po montażu.
Gdy instalacja jest już technicznie poprawna, pozostaje jeszcze lista błędów, których naprawdę warto uniknąć, bo potrafią zrujnować nawet dobry projekt.
Najczęstsze błędy, które psują instalację już po uruchomieniu
Najbardziej kosztowne pomyłki są zwykle proste i powtarzalne. Widziałem instalacje, w których problemem nie była jakość taśmy, tylko zasilacz dobrany bez zapasu albo podłączenie wykonane na oko, bez sprawdzenia polaryzacji. LED-y są wdzięczne, ale tylko wtedy, gdy traktuje się je jak układ elektryczny, a nie jak dekorację do przyklejenia.
- podłączenie taśmy bezpośrednio do 230 V;
- zasilacz dobrany dokładnie na styk, bez rezerwy;
- zamiana plusa i minusa;
- cięcie w złym miejscu, między punktami lutowniczymi;
- zbyt długi odcinek zasilany z jednej strony;
- zbyt słabe chłodzenie w zamkniętej zabudowie;
- kontroler niedopasowany do typu taśmy, na przykład RGB zamiast CCT lub odwrotnie.
Najgorsze jest to, że część tych błędów nie ujawnia się od razu. Taśma może świecić przez kilka minut poprawnie, a problem wyjdzie dopiero po nagrzaniu albo po kilku tygodniach pracy. Dlatego po montażu zawsze robię próbę i obserwuję instalację dłużej niż chwilę.
Jeśli chcesz uniknąć rozbierania zabudowy po czasie, warto jeszcze na etapie projektu przewidzieć kilka rzeczy organizacyjnych.
Co warto przewidzieć, zanim zamkniesz instalację na stałe
Przy LED-ach myślę nie tylko o pierwszym uruchomieniu, ale też o serwisie za pół roku czy dwa lata. Zostawiam więc trochę luzu na przewodach, planuję dostęp do zasilacza i nie chowam sterownika tam, gdzie później trzeba demontować połowę mebla, żeby cokolwiek sprawdzić. To drobiazgi, ale właśnie one decydują, czy instalacja będzie wygodna w użyciu.
- zostaw zapas przewodu, żeby dało się poprawić połączenie bez cięcia wszystkiego od nowa;
- umieść zasilacz tak, by miał dostęp do powietrza, a nie pracował w szczelnej wnęce;
- jeśli planujesz ściemnianie lub smart home, dobierz kompatybilny sterownik od razu;
- w kuchni i łazience wybieraj elementy przeznaczone do danego środowiska, a nie „uniwersalne” z opisu;
- przy dłuższych realizacjach rozważ podział na sekcje, bo ułatwia to późniejszą rozbudowę.
Takie podejście rzadko robi wrażenie na etapie zakupu, ale po montażu widać je od razu: światło jest równe, elementy się mniej grzeją, a całość da się utrzymać bez nerwowego szukania przyczyny problemu. Właśnie tak powinno wyglądać dobrze wykonane podłączenie LED.
