Najważniejsze zasady, które od razu porządkują montaż
- Niebieski to kolor przewodu neutralnego, najlepiej w odcieniu jasnoniebieskim.
- Żółto-zielony jest zarezerwowany dla przewodu ochronnego PE.
- Faza w nowych instalacjach jest zwykle brązowa, czarna lub szara.
- W przewodzie PEN łączą się funkcje ochronna i neutralna, więc oznaczenie nie jest takie samo jak dla zwykłego N.
- W starszych instalacjach nie wolno ufać samemu kolorowi, bo bywa mylący po modernizacjach i naprawach.
- Przy montażu lampy neutralny trafia na zacisk N, a nie na wyłącznik ani na PE.

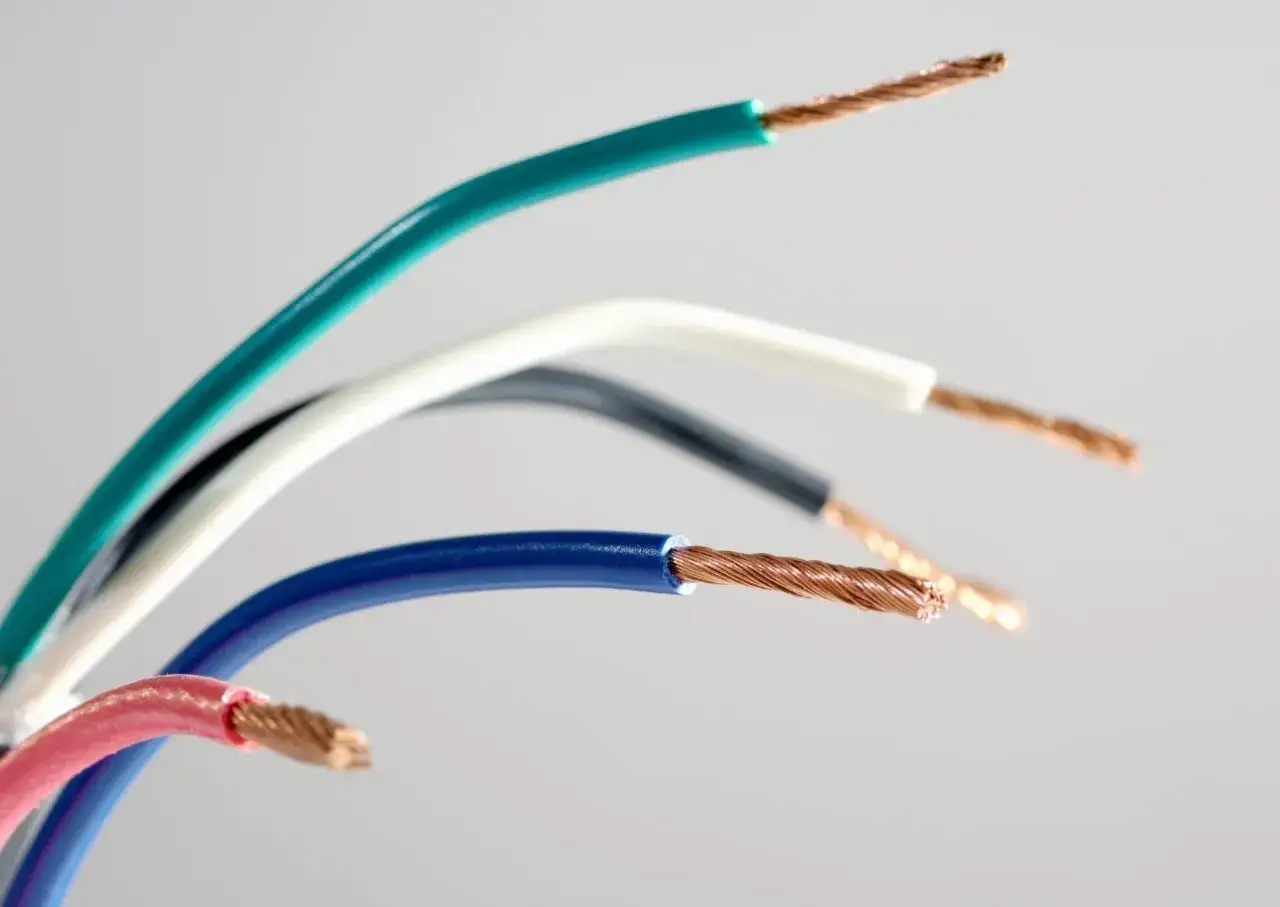

Jak dziś oznacza się przewód neutralny
W nowych instalacjach sprawa jest jasna: przewód neutralny ma kolor niebieski, najlepiej jasnoniebieski. Taki układ obowiązuje w europejskim systemie oznaczeń stosowanym także w Polsce, więc przy poprawnie wykonanej instalacji nie powinno być miejsca na zgadywanie.
Warto patrzeć na cały zestaw barw, a nie tylko na jedną żyłę. Faza w obwodzie jednofazowym jest zwykle brązowa, w trójfazowym spotkasz brązowy, czarny i szary, a przewód ochronny pozostaje żółto-zielony. To właśnie ten prosty układ najczęściej pojawia się przy montażu lamp, zasilaczy LED i sterowników oświetlenia.
| Funkcja przewodu | Kolor w nowych instalacjach | Na co uważać |
|---|---|---|
| N | Niebieski, najlepiej jasnoniebieski | Nie używać go jako fazy ani PE |
| PE | Żółto-zielony | To kolor zastrzeżony wyłącznie dla ochrony |
| L w obwodzie jednofazowym | Brązowy | W starszych instalacjach mogą wystąpić inne barwy |
| L1, L2, L3 | Brązowy, czarny, szary | Przy trójfazie zawsze sprawdza się schemat urządzenia |
| PEN | Oznaczenie dwukolorowe, zwykle z niebieskimi końcówkami | Nie traktować go jak zwykłego neutralnego |
IEC 60445 porządkuje identyfikację przewodów po to, żeby uniknąć pomyłek przy montażu i serwisie. To ważne, bo sam kolor ma pomagać, ale nie zastępuje opisu zacisku ani pomiaru. I właśnie dlatego trzeba od razu odróżnić neutralny od przewodu ochronnego.
Dlaczego neutralny nie może być mylony z ochronnym
Neutralny przewód zamyka obwód roboczy, więc prąd może nim wracać do źródła. PE służy do ochrony przy uszkodzeniu, a nie do normalnej pracy urządzenia. Na papierze wygląda to prosto, ale w praktyce ta różnica decyduje o tym, czy lampa będzie działała poprawnie i czy jej metalowa obudowa pozostanie bezpieczna.
Najczęstszy błąd to zamiana N z PE albo podłączenie neutralnego do zacisku ochronnego „bo w puszce pasuje”. Efekt bywa różny: od braku działania lampy po pojawienie się napięcia tam, gdzie nie powinno go być. Ja zawsze sprawdzam nie tylko barwę przewodu, ale też oznaczenie na oprawie, bo nowoczesne lampy LED i zasilacze mają zwykle czytelne zaciski L, N i PE.
- N to tor roboczy obwodu.
- PE odpowiada za ochronę przy awarii.
- Neutralny nie jest przewodem bezpiecznym tylko dlatego, że ma kolor niebieski.
- W obwodzie pod obciążeniem może pojawić się na nim napięcie względem ziemi.
Ta różnica jest szczególnie ważna przy nowoczesnym oświetleniu, gdzie w jednym obwodzie pracują nie tylko klasyczne oprawy, ale też sterowniki i zasilacze elektroniczne. To prowadzi do kolejnego problemu: co zrobić, gdy instalacja nie trzyma dzisiejszego standardu.
Co zrobić w starej instalacji, gdy kolory nie pasują do normy
W starszych mieszkaniach i domach kolor przewodu nie zawsze mówi prawdę. Zdarzają się obwody po modernizacji, przypadkowe mostki w puszkach i odcinki dołożone bez konsekwentnego oznaczenia. W takiej sytuacji kolor traktuję jako wskazówkę, ale nie jako dowód.
Szczególną ostrożność trzeba zachować przy przewodzie PEN, bo łączy on funkcję ochronną i neutralną. W aktualnych zasadach taki przewód bywa oznaczany dwukolorowo, tak aby dało się odczytać obie funkcje. W praktyce oznacza to jedno: jeśli widzisz stary obwód TN-C albo jego fragmenty, nie zakładaj automatycznie, że wszystko da się czytać jak w nowej instalacji.
- Sprawdź oznaczenia w rozdzielnicy, jeśli są czytelne.
- Zweryfikuj żyły testerem dwubiegunowym lub miernikiem.
- Jeśli przewód ma nietypową barwę, oznacz go trwałą koszulką albo etykietą.
- Nie mieszaj neutralnego z ochronnym tylko dlatego, że w starej puszce „tak to wyglądało od lat”.
Jak przypomina F&F, w przypadku braku odpowiedniego koloru końce przewodu oznacza się niebiesko, ale w starej instalacji samo oznaczenie końców nadal nie zwalnia z weryfikacji funkcji żyły. To dobry moment, żeby przejść od teorii do samego montażu lampy.

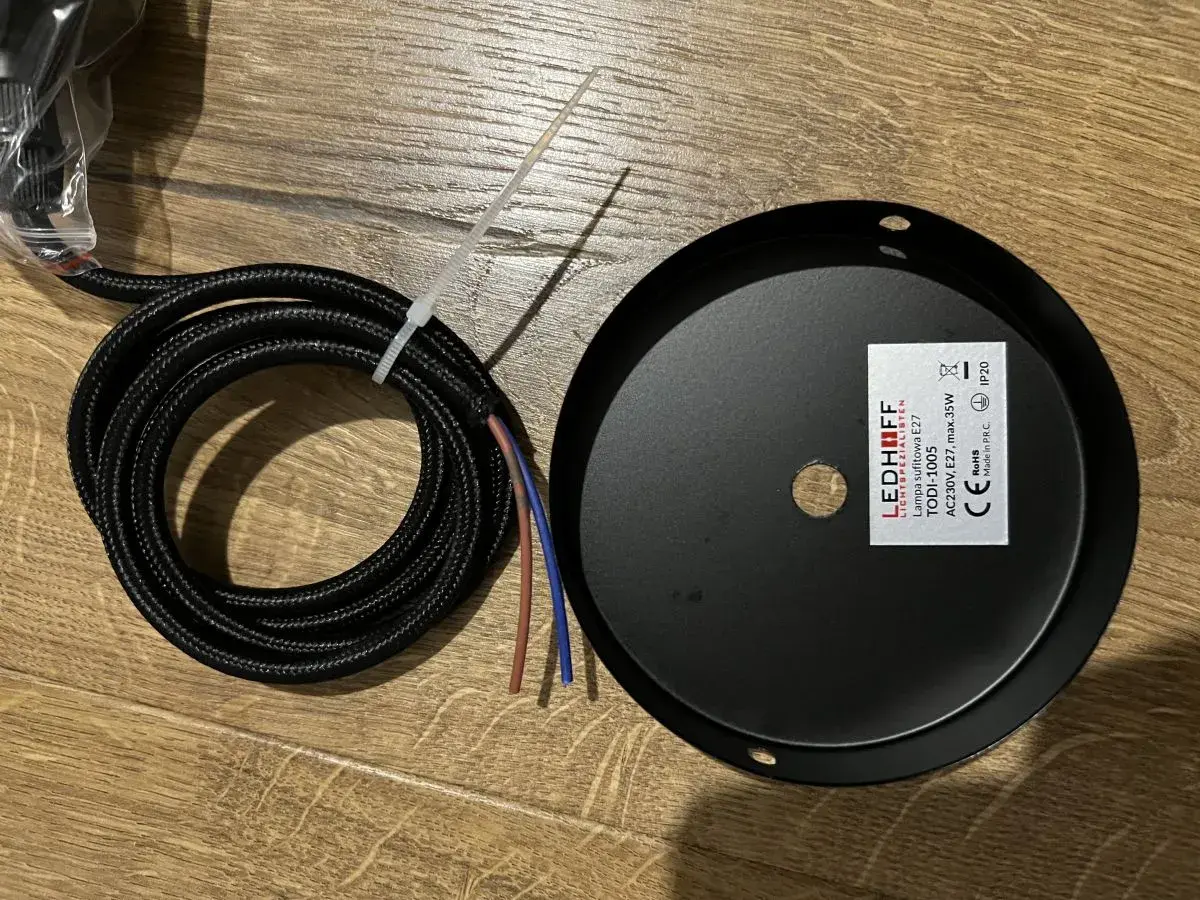

Jak poprawnie podłączyć lampę, włącznik i zasilacz led
Zawsze zaczynam od wyłączenia zasilania na zabezpieczeniu i potwierdzenia braku napięcia testerem. Dopiero potem patrzę na kolory. To banalna zasada, ale właśnie ona usuwa większość ryzyk przy prostych pracach montażowych.
- Odłącz obwód i sprawdź brak napięcia odpowiednim testerem.
- Odszukaj zaciski oprawy lub zasilacza: L, N i ewentualnie PE.
- Niebieski przewód podłącz do zacisku N.
- Brązowy, czarny albo szary przewód podłącz do L lub do wyjścia z łącznika zgodnie ze schematem producenta.
- Żółto-zielony przewód podłącz do PE tylko wtedy, gdy oprawa tego wymaga.
W łączniku ściennym rozłącza się fazę, nie neutralny. To ważne zwłaszcza przy lampach LED i sterownikach inteligentnych, bo neutralny powinien pozostać na swoim miejscu, a łącznik ma przerywać tor zasilania. W praktyce wiele nowoczesnych włączników, ściemniaczy i czujników ruchu wymaga doprowadzenia przewodu N do puszki, więc brak niebieskiej żyły bywa realnym ograniczeniem przy modernizacji.
Jeśli montujesz oprawę klasy II, brak PE może być normalny, bo producent przewidział podwójną izolację. Jeśli oprawa ma metalową obudowę albo klasę ochronności I, przewód ochronny jest już elementem obowiązkowym. Tu nie ma miejsca na „jakoś będzie”, bo różnica między klasami ochronności wpływa bezpośrednio na bezpieczeństwo całego punktu świetlnego.
Najczęstsze błędy, które widzę przy takim montażu
W praktyce najwięcej problemów nie wynika z samej elektryki, tylko z pośpiechu. Ktoś odkręca starą lampę, widzi trzy żyły i zakłada, że kolory są oczywiste. To właśnie wtedy pojawiają się błędy, które później trudno namierzyć.
- Podłączanie niebieskiej żyły do łącznika zamiast do zacisku N.
- Traktowanie każdego niebieskiego przewodu jako neutralnego bez sprawdzenia instalacji.
- Łączenie N i PE „na próbę”, bo lampa ma się tylko zapalić.
- Brak oznaczenia przewodów po modernizacji obwodu.
- Używanie prostego próbnika neonowego zamiast porządnego testera.
- Ignorowanie schematu producenta oprawy, zasilacza lub sterownika.
Do tego dochodzi jeszcze jeden błąd, który widzę często przy nowoczesnym oświetleniu: podłączanie sterownika LED bez neutralnego, mimo że producent wyraźnie go wymaga. Efekt bywa pozornie drobny, na przykład migotanie albo losowe wyłączanie, ale źródło problemu jest zwykle banalne. Właśnie dlatego przed skręceniem puszki sprawdzam wszystko jeszcze raz.
Kilka minut kontroli, które oszczędzają poprawki i nerwy
Przed zamknięciem puszki robię prosty przegląd: czy niebieski przewód trafił na N, czy żółto-zielony na PE, czy faza idzie przez łącznik, a nie neutralny, i czy zaciski są dobrze dokręcone. To zajmuje chwilę, ale właśnie ten moment najczęściej decyduje, czy instalacja będzie działała cicho, stabilnie i bez niespodzianek.
Jeżeli kolory są nieczytelne, nie zgadzają się ze schematem albo obwód wygląda na przerabiany kilka razy, lepiej zatrzymać się na etapie identyfikacji niż zgadywać. W oświetleniu, szczególnie przy oprawach LED i osprzęcie smart, porządek w przewodach przekłada się nie tylko na estetykę montażu, ale też na trwałość całej instalacji. Jeśli coś ma sprawiać problemy, niech to będzie wybór oprawy, a nie pomyłka między N i PE.
