Samodzielne podłączenie podwójnego włącznika światła, zwanego potocznie łącznikiem świecznikowym, to zadanie, które z odpowiednim przygotowaniem i wiedzą można wykonać bezpiecznie i sprawnie. Ten praktyczny przewodnik krok po kroku przeprowadzi Cię przez cały proces, od przygotowania narzędzi po finalne testy, umożliwiając Ci komfortowe sterowanie dwoma niezależnymi obwodami oświetleniowymi w Twoim domu. Warto go przeczytać, aby zyskać pewność, że instalacja zostanie wykonana poprawnie i bezpiecznie.
Podwójny włącznik światła: kontrola oświetlenia w Twoim domu
- Podwójny włącznik (łącznik świecznikowy) umożliwia sterowanie dwoma niezależnymi obwodami oświetleniowymi z jednego miejsca.
- Do włącznika doprowadza się jeden przewód fazowy (L), a wyprowadza dwa oddzielne przewody fazowe (L1, L2) do lamp.
- Przewody neutralny (N) i ochronny (PE) omijają włącznik i są łączone w puszce za pomocą złączek.
- W Polsce standardowe kolory przewodów to: fazowy (L) – brązowy/czarny, neutralny (N) – niebieski, ochronny (PE) – żółto-zielony.
- Przed przystąpieniem do pracy zawsze należy bezwzględnie odłączyć zasilanie i zweryfikować brak napięcia próbnikiem.
- Niezbędne narzędzia to m.in. próbnik napięcia, śrubokręty, ściągacz izolacji oraz szybkozłączki instalacyjne.
Dlaczego podwójny włącznik to rozwiązanie, którego potrzebujesz w swoim domu?
Podwójny włącznik światła, często nazywany również łącznikiem świecznikowym, to niezwykle praktyczne rozwiązanie, które znacząco zwiększa komfort i funkcjonalność każdego pomieszczenia. Jego główną zaletą jest możliwość niezależnego sterowania dwoma obwodami oświetleniowymi z jednego miejsca. Wyobraź sobie, że wchodzisz do salonu i zamiast włączać wszystkie światła naraz, możesz zapalić tylko oświetlenie główne, a w razie potrzeby doświetlić pomieszczenie za pomocą kinkietów.
Typowym zastosowaniem łącznika świecznikowego jest sterowanie żyrandolem z wieloma żarówkami. Dzięki niemu możesz zdecydować, czy chcesz zapalić tylko część żarówek, tworząc bardziej nastrojowe oświetlenie, czy też wszystkie, aby uzyskać pełną jasność. To daje miłośnikom aranżacji wnętrz elastyczność w kreowaniu atmosfery. Podobnie w kuchni możesz oddzielnie włączać oświetlenie sufitowe i to nad blatem roboczym, a w sypialni – główne światło i lampki nocne.
Warto zapamiętać, że termin "włącznik świecznikowy" to po prostu inna nazwa dla "włącznika podwójnego". Często spotykam się z pytaniami o różnicę, a tak naprawdę chodzi o to samo urządzenie, które pozwala na podwójną kontrolę nad oświetleniem. To proste rozwiązanie, które w moim odczuciu znacząco podnosi jakość użytkowania przestrzeni.
Zanim zaczniesz: kluczowe przygotowania do bezpiecznego montażu
Zanim w ogóle pomyślimy o podłączaniu czegokolwiek, musimy zadbać o absolutne bezpieczeństwo. To jest priorytet numer jeden przy każdej pracy z elektrycznością. Zawsze zaczynaj od odłączenia zasilania. Najbezpieczniej jest wyłączyć główny wyłącznik prądu w całej nieruchomości, ale jeśli masz pewność, który bezpiecznik odpowiada za dany obwód (np. oświetlenie w pokoju), możesz wyłączyć tylko ten konkretny. Po wyłączeniu zasilania, bezwzględnie upewnij się, że w obwodzie nie ma napięcia. Użyj do tego próbnika napięcia (popularnej neonówki) – dotknij nim każdego przewodu w puszce. Brak świecenia neonówki to znak, że możesz przystąpić do pracy. Nigdy nie polegaj wyłącznie na wyłączeniu bezpiecznika – zawsze weryfikuj brak napięcia!Kolejnym krokiem jest zgromadzenie wszystkich niezbędnych narzędzi i materiałów. Dobrze przygotowane stanowisko pracy to podstawa sprawnego i bezpiecznego montażu. Oto lista, którą moim zdaniem każdy powinien mieć pod ręką:
| Narzędzie/Materiał | Opis |
|---|---|
| Próbnik napięcia (neonówka) | Do bezpiecznej weryfikacji braku napięcia. |
| Multimetr (opcjonalnie) | Do dokładniejszego pomiaru napięcia i ciągłości obwodu. |
| Śrubokręty (płaski, krzyżakowy) | Do montażu włącznika i zacisków. |
| Ściągacz izolacji | Do precyzyjnego usuwania izolacji z przewodów. |
| Szczypce (kombinerki) | Do przycinania i formowania przewodów. |
| Szybkozłączki instalacyjne (Wago) lub kostki | Do bezpiecznego łączenia przewodów neutralnych i ochronnych. |
| Nowy włącznik podwójny | Upewnij się, że jest to łącznik świecznikowy, nie schodowy. |
Zanim kupisz nowy włącznik, warto zajrzeć do puszki instalacyjnej, w której ma się znaleźć. Sprawdź, ile przewodów do niej dochodzi i jakiego są rodzaju. Zwróć uwagę na ich stan – czy izolacja nie jest uszkodzona, czy przewody nie są zaśniedziałe. To pomoże Ci ocenić, czy instalacja jest w dobrym stanie i czy nie będziesz potrzebować dodatkowych akcesoriów, takich jak nowe złączki czy izolacja. Pamiętaj, że w starych instalacjach może być mniej przewodów lub ich kolorystyka będzie niezgodna z obecnymi normami.
Rozszyfruj kolory kabli: Przewodnik po oznaczeniach w polskiej instalacji elektrycznej
Zrozumienie kolorystyki przewodów to podstawa bezpiecznej pracy z instalacją elektryczną. W Polsce, zgodnie z obowiązującymi normami, przyjęto standardowe kolory, które jasno określają funkcję każdego przewodu. To klucz do prawidłowego podłączenia każdego elementu instalacji, w tym włącznika.
Przewód fazowy (L) jest zazwyczaj koloru brązowego lub czarnego. To właśnie on doprowadza prąd, czyli jest pod napięciem. Jest to przewód "gorący", którego dotknięcie grozi porażeniem. Przewód neutralny (N) ma zawsze kolor niebieski. Jego zadaniem jest zamykanie obwodu, czyli odprowadzanie prądu z powrotem do źródła. Choć zazwyczaj nie ma na nim napięcia, w pewnych sytuacjach może się ono pojawić, dlatego zawsze traktuj go z ostrożnością. Ostatni, ale równie ważny, jest przewód ochronny (PE), oznaczony kolorami żółto-zielonymi. Pełni on funkcję bezpieczeństwa, chroniąc przed porażeniem w przypadku awarii urządzenia lub instalacji, odprowadzając prąd do ziemi.
Według danych elektro-spark.pl, w Polsce standardowe kolory przewodów to: fazowy (L) – brązowy/czarny, neutralny (N) – niebieski, ochronny (PE) – żółto-zielony. Warto jednak pamiętać, że w starszych instalacjach, szczególnie tych sprzed lat 90., kolorystyka może być zupełnie inna. Możesz spotkać przewody czerwone, szare, a nawet białe. W takich przypadkach niezastąpiony jest próbnik napięcia. Za jego pomocą zidentyfikujesz przewód fazowy – ten, przy którym neonówka się zaświeci. Pozostałe przewody to zazwyczaj neutralny i ochronny, które należy traktować z najwyższą ostrożnością i, jeśli to możliwe, zweryfikować ich funkcję za pomocą multimetru lub wezwać elektryka.
| Kolor przewodu | Oznaczenie | Rola/Funkcja |
|---|---|---|
| Brązowy/Czarny | L (faza) | Przewód zasilający, pod napięciem. |
| Niebieski | N (neutralny) | Przewód powrotny, zamyka obwód. |
| Żółto-zielony | PE (ochronny) | Przewód bezpieczeństwa, chroniący przed porażeniem w przypadku awarii. |

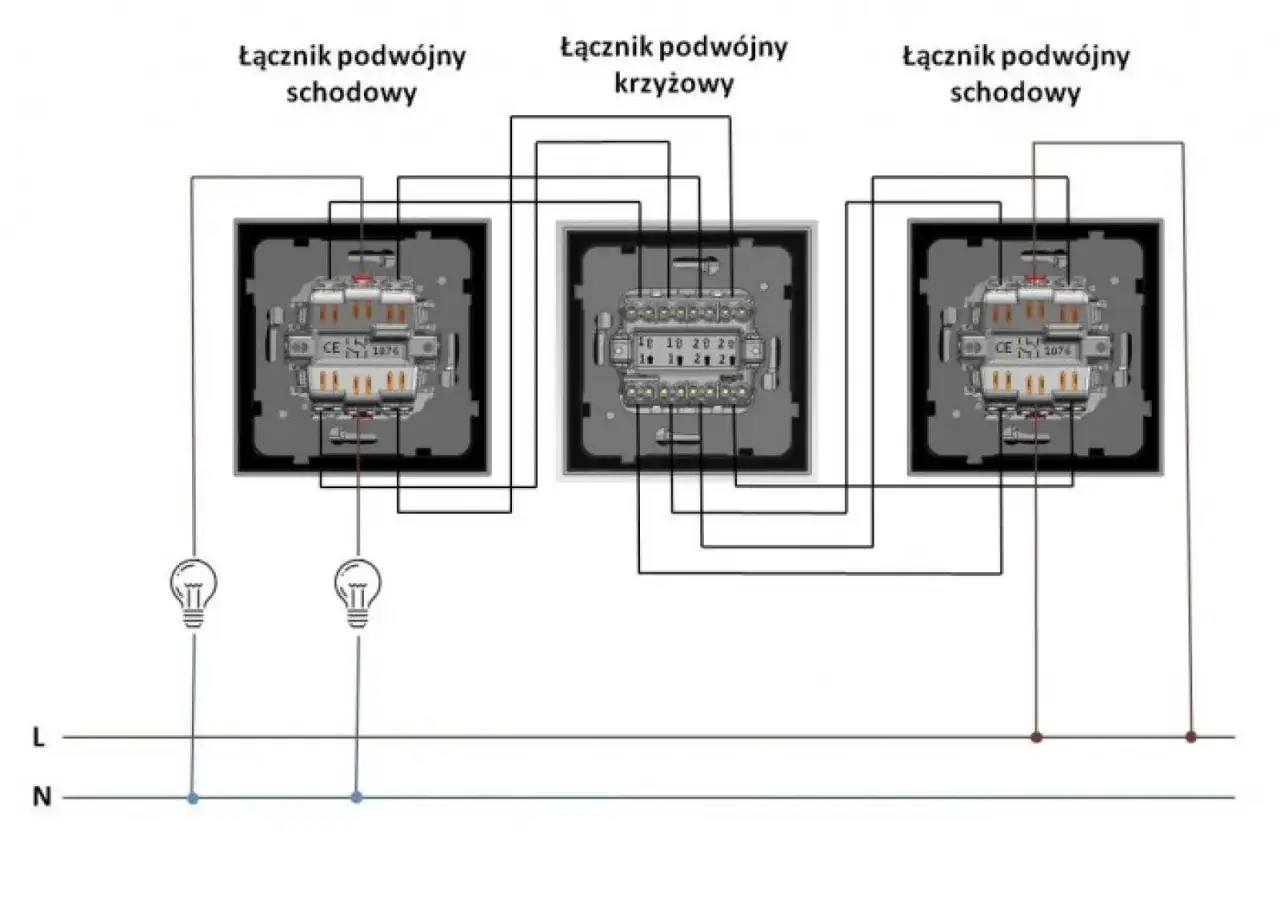

Podłączenie włącznika podwójnego krok po kroku: Ilustrowany schemat i instrukcja
Teraz, gdy masz już wszystkie narzędzia i rozumiesz kolory przewodów, możemy przejść do sedna, czyli do samego podłączania. Pamiętaj o bezwzględnym odłączeniu zasilania przed rozpoczęciem pracy!
-
Krok 1: Identyfikacja przewodu fazowego zasilającego
Po upewnieniu się, że zasilanie jest odłączone, zdejmij starą ramkę i mechanizm włącznika (jeśli taki był). W puszce znajdziesz kilka przewodów. Twoim pierwszym zadaniem jest zlokalizowanie przewodu fazowego (L), który doprowadza prąd do puszki. W tym celu, po ponownym włączeniu zasilania (tylko na chwilę!), ostrożnie dotknij każdym przewodem próbnikiem napięcia. Przewód, przy którym neonówka się zaświeci, to przewód fazowy. Oznacz go sobie np. kawałkiem taśmy izolacyjnej. Następnie natychmiast odłącz zasilanie ponownie i upewnij się, że napięcia już nie ma.
-
Krok 2: Podłączanie przewodu zasilającego (L)
Nowy włącznik podwójny będzie miał zazwyczaj trzy lub więcej zacisków. Jeden z nich to zacisk wejściowy, do którego podłączamy przewód fazowy zasilający. Często jest on oznaczony literą "L", "P" (od "power") lub strzałką skierowaną do wnętrza włącznika. Według danych elektro-spark.pl, kluczowe jest prawidłowe podłączenie przewodu fazowego do wspólnego zacisku włącznika, a następnie dwóch przewodów do lamp do oddzielnych zacisków wyjściowych. Ostrożnie ściągnij około 1-1,5 cm izolacji z końca zidentyfikowanego przewodu fazowego i mocno wsuń go do odpowiedniego zacisku, a następnie dokręć śrubę (jeśli to zacisk śrubowy) lub wciśnij, jeśli to zacisk szybkozłączny. Upewnij się, że przewód jest solidnie zamocowany i nie ma luźnych drucików. -
Krok 3: Prawidłowe podpięcie przewodów wyjściowych do dwóch obwodów światła
Pozostałe dwa przewody, które wychodzą z puszki i prowadzą do lamp (lub sekcji żyrandola), to przewody fazowe wyjściowe (często nazywane L1 i L2). Podłącz je do pozostałych zacisków włącznika, które są zazwyczaj oznaczone cyframi (np. 1 i 2) lub strzałkami skierowanymi na zewnątrz. Nie ma znaczenia, który przewód podłączysz do którego zacisku wyjściowego włącznika, ponieważ w razie potrzeby można to łatwo zamienić, jeśli klawisze będą działały "na odwrót" (o czym więcej w następnej sekcji). Ważne jest, aby każdy przewód był solidnie zamocowany.
-
Krok 4: Co zrobić z przewodami neutralnym (N) i ochronnym (PE)?
To bardzo ważny punkt, który często budzi wątpliwości. Przewody neutralny (niebieski) i ochronny (żółto-zielony) nie są podłączane bezpośrednio do włącznika światła. Ich rola polega na zamknięciu obwodu i zapewnieniu bezpieczeństwa, dlatego omijają mechanizm włącznika. W puszce instalacyjnej należy je połączyć za pomocą szybkozłączek instalacyjnych (np. popularnych Wago) lub tradycyjnych kostek. Oznacza to, że wszystkie niebieskie przewody łączymy ze sobą, a wszystkie żółto-zielone przewody również łączymy ze sobą. Upewnij się, że połączenia są pewne i dobrze zaizolowane.
-
Przeczytaj również: Szklany klosz lampy - jak czyścić, by lśnił bez smug?
Krok 5: Stabilne osadzenie mechanizmu w puszce i montaż ramki
Gdy wszystkie przewody są już podłączone i zabezpieczone, ostrożnie umieść mechanizm włącznika w puszce instalacyjnej. Zazwyczaj jest on mocowany za pomocą dwóch śrub, które należy dokręcić tak, aby włącznik był stabilny i równo osadzony. Następnie zamontuj ramkę ozdobną, a na końcu klawisze włącznika. Upewnij się, że wszystko jest spasowane i nie ma luzów. To już prawie koniec!
Mój włącznik nie działa poprawnie! Jak znaleźć i naprawić najczęstsze błędy?
Nawet przy największej staranności, czasami zdarza się, że coś nie działa tak, jak powinno. Nie panikuj! Wiele problemów po podłączeniu podwójnego włącznika jest stosunkowo łatwych do zdiagnozowania i naprawienia. Oto najczęstsze z nich:
-
Problem: Klawisze działają na odwrót. To bardzo częsta sytuacja – lewy przycisk włącza prawą lampę, a prawy lewą. Nie jest to błąd w podłączeniu, a jedynie kwestia preferencji. Aby to skorygować, odłącz zasilanie, zdejmij klawisze i ramkę, a następnie zamień miejscami przewody wyjściowe (L1 i L2) podłączone do zacisków włącznika. Po zamianie i ponownym montażu klawisze powinny działać intuicyjnie.
-
Problem: Jeden przycisk wyłącza wszystko, a drugi nie reaguje. Ten błąd zazwyczaj wskazuje na nieprawidłowe połączenia. Najpierw sprawdź, czy przewody L1 i L2 są prawidłowo podłączone do oddzielnych zacisków wyjściowych włącznika. Często zdarza się, że oba przewody zostały podłączone do tego samego zacisku lub jeden z nich jest luźny. Inną przyczyną może być błędne mostkowanie w puszce, gdzie przewody do lamp zostały połączone ze sobą, zamiast być niezależnymi obwodami.
-
Problem: Światło świeci ciągle lub włącznik "wybija" korki. Jeśli światło świeci non-stop, nawet gdy włącznik jest wyłączony, prawdopodobnie przewód fazowy zasilający został podłączony bezpośrednio do przewodu idącego do lampy, omijając mechanizm włącznika. Jeśli natomiast włącznik wybija bezpieczniki (tzw. "korki"), to niemal na pewno mamy do czynienia ze zwarciem. Może to być uszkodzony przewód, źle zaizolowane połączenie, które dotyka innego przewodu lub metalowej części, albo błąd w podłączeniu, gdzie przewód fazowy został połączony z neutralnym lub ochronnym. W takiej sytuacji natychmiast odłącz zasilanie i dokładnie sprawdź wszystkie połączenia. Jeśli nie jesteś pewien, wezwij elektryka.
- Problem: Czy na pewno kupiłeś dobry włącznik? To może wydawać się banalne, ale często spotykam się z sytuacją, że zamiast włącznika świecznikowego (podwójnego) zakupiono włącznik schodowy. Włącznik schodowy służy do sterowania jednym punktem świetlnym z dwóch różnych miejsc (np. na początku i końcu korytarza), a jego schemat podłączenia jest zupełnie inny. Pomyłka w zakupie może uniemożliwić poprawne działanie instalacji lub wymagać znacznie bardziej skomplikowanych modyfikacji. Zawsze upewnij się, że na opakowaniu lub w opisie produktu jest wyraźnie napisane, że jest to "łącznik świecznikowy" lub "włącznik podwójny".
Montaż zakończony: Finalne testy i jak dbać o nową instalację
Po wykonaniu wszystkich połączeń i zamontowaniu włącznika w puszce, nadszedł czas na najważniejszy moment – testowanie. Upewnij się, że wszystkie narzędzia zostały usunięte z obszaru pracy i że nikt nie dotyka instalacji. Następnie ostrożnie włącz zasilanie (bezpiecznik lub główny wyłącznik).
Teraz sprawdź działanie włącznika. Naciśnij pierwszy klawisz – powinna zapalić się jedna sekcja oświetlenia. Wyłącz ją. Naciśnij drugi klawisz – powinna zapalić się druga sekcja. Wyłącz ją. Sprawdź, czy oba klawisze działają niezależnie i czy reagują prawidłowo. Jeśli wszystko działa zgodnie z oczekiwaniami, gratulacje! Twój podwójny włącznik światła został poprawnie podłączony.
Moim zdaniem samodzielny montaż włącznika podwójnego jest dobrym pomysłem dla osób z podstawowymi umiejętnościami manualnymi i zrozumieniem zasad elektryki, pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa. Jeśli jednak napotkasz na jakiekolwiek problemy, które wykraczają poza proste zamiany przewodów, masz wątpliwości co do stanu instalacji (np. bardzo stare przewody, brak uziemienia) lub po prostu brakuje Ci pewności, nie wahaj się wezwać wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze, a profesjonalista szybko i sprawnie rozwiąże każdy problem, zapewniając spokój na lata.
