Przy montażu pięcioramiennego żyrandola najważniejsze nie jest samo skręcenie przewodów, tylko zrozumienie, co naprawdę wychodzi z sufitu i jak bezpiecznie połączyć to z oprawą. W tym tekście pokazuję, jak odczytać trzy przewody, jak przygotować instalację, kiedy wszystkie żarówki będą świecić razem oraz w jakich sytuacjach lepiej zatrzymać się i wezwać elektryka.
Najważniejsze zasady montażu przy trzech przewodach
- Przy trzech przewodach w suficie żyrandol z 5 żarówkami zwykle działa jako jeden obwód, czyli wszystkie punkty świecą jednocześnie.
- Najpierw wyłącz zasilanie i sprawdź brak napięcia, a nie tylko „zgaduj” po kolorach izolacji.
- W nowych instalacjach najczęściej spotkasz: L jako fazę, N jako neutralny i PE jako ochronny.
- Jeśli lampa ma metalową obudowę, przewód ochronny nie jest dodatkiem, tylko elementem bezpieczeństwa.
- Podział na dwie sekcje świecenia wymaga dodatkowo przygotowanej instalacji, a nie samego żyrandola.
- Przy wątpliwościach co do oznaczeń przewodów lepiej przerwać pracę niż ryzykować zwarcie albo porażenie.
Co oznaczają trzy przewody w suficie
W praktyce trzy przewody w punkcie oświetleniowym najczęściej oznaczają prosty układ jednofazowy: przewód fazowy L, neutralny N i ochronny PE. To właśnie taki zestaw pozwala zasilić żyrandol bez rozdzielania go na osobne sekcje, więc przy pięciu żarówkach wszystkie punkty świetlne zwykle zapalają się razem.
Ja patrzę na to tak: liczba żarówek w lampie nie mówi jeszcze nic o liczbie obwodów. Żyrandol może mieć pięć oprawek, ale jeśli producent nie przewidział osobnego sterowania grupami, instalacja i tak kończy się na jednym włączaniu. Z kolei w starszych mieszkaniach barwy przewodów bywają mylące, dlatego kolor traktuję jako wskazówkę, a nie dowód.
| Przewód | Typowy kolor | Rola w instalacji | Co to oznacza przy żyrandolu |
|---|---|---|---|
| L | brązowy, czarny lub szary | faza zasilająca | to do niego trafia zasilanie lampy z włącznika |
| N | niebieski | przewód neutralny | zamyka obwód dla wszystkich źródeł światła |
| PE | żółto-zielony | przewód ochronny | chroni przy metalowej obudowie i metalowych elementach lampy |
Jeżeli widzisz coś, co nie pasuje do tego schematu, nie zakładaj od razu, że instalacja jest błędna. W starszych budynkach przewody mogły być prowadzone inaczej, a wtedy kolor staje się tylko tropem. To prowadzi prosto do kolejnego kroku, czyli przygotowania samego montażu i bezpiecznego rozpoznania żył.
Jak przygotować montaż i bezpiecznie rozpoznać żyły
Jak przypomina PIP, przy pracach przy instalacji elektrycznej najpierw odcina się zasilanie i dopiero potem sprawdza, czy obwód rzeczywiście nie jest pod napięciem. To nie jest formalność. W praktyce właśnie ten etap decyduje o tym, czy montaż będzie zwykłą pracą instalacyjną, czy ryzykowną improwizacją.
Do takiego zadania wystarczy kilka prostych rzeczy, ale warto dobrać je rozsądnie. Zamiast opierać się na przypadkowym próbniku, używam dwubiegunowego testera napięcia, bo daje dużo pewniejszy odczyt niż pojedyncza neonówka. Do tego przydają się złączki sprężynowe, izolowany śrubokręt, ściągacz izolacji i stabilna drabina.| Co przygotować | Po co to jest | Na co zwrócić uwagę |
|---|---|---|
| Tester dwubiegunowy | sprawdza brak napięcia | to ważniejsze niż samo wyłączenie bezpiecznika |
| Złączki sprężynowe albo kostka | łączy przewody w sposób stabilny | musi być dobrana do przekroju żył |
| Śrubokręt izolowany | do zacisków i osłon | nie używaj narzędzi z uszkodzoną izolacją |
| Ściągacz izolacji | precyzyjnie usuwa izolację | nie nacina żyły miedzianej |
| Drabina lub stabilny podest | bezpieczny dostęp do sufitu | nie montuj lampy „na krześle” |
W tym miejscu zawsze sprawdzam jeszcze jedną rzecz: stan izolacji. Jeśli przewody są kruche, popękane albo zbyt krótkie, sam montaż przestaje być prostą czynnością i robi się z tego naprawa instalacji. Gdy wszystko jest przygotowane, można przejść do schematu połączeń.

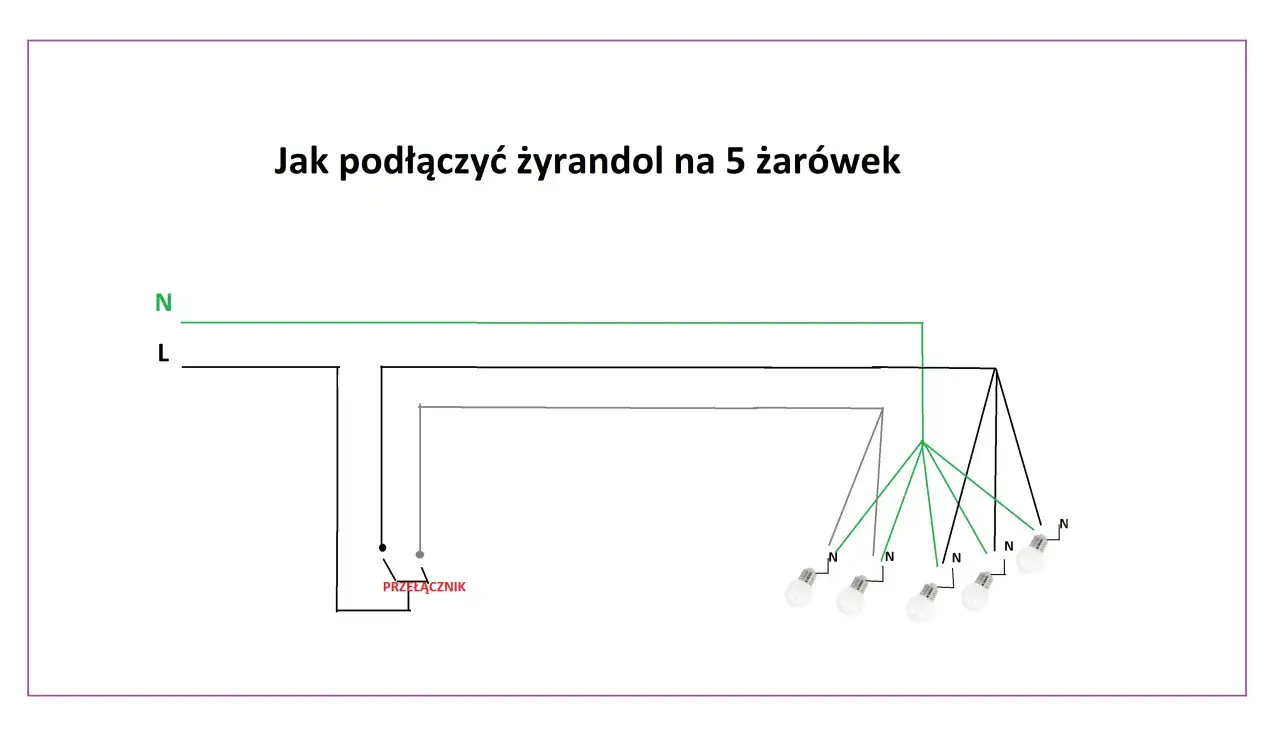

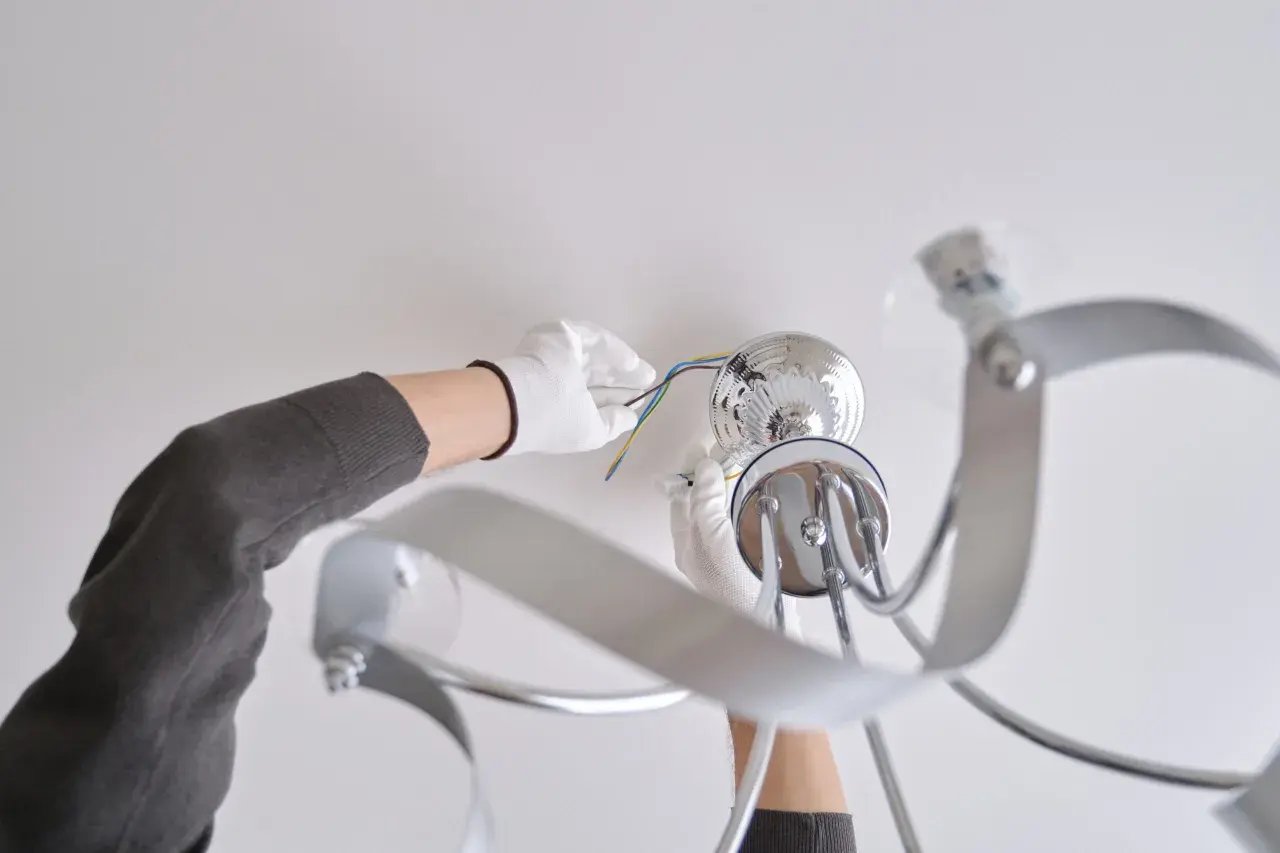

Jak podłączyć żyrandol krok po kroku
Przy żyrandolu z pięcioma punktami świetlnymi i trzema przewodami z sufitu najczęściej łączę całość w jednym obwodzie. To oznacza, że wszystkie przewody o tym samym przeznaczeniu trafiają do wspólnego zacisku, a lampa świeci w całości po włączeniu światła. Jeśli producent przewidział rozdzielenie sekcji, a w suficie nie ma dodatkowych żył, tego podziału po prostu nie zrobisz bez przeróbki instalacji.
- Wyłącz zasilanie odpowiednim zabezpieczeniem w rozdzielnicy.
- Sprawdź testerem, że na przewodach nie ma napięcia.
- Rozpoznaj przewód ochronny, neutralny i fazowy, nie opierając się wyłącznie na kolorach.
- Połącz przewód PE z przewodem ochronnym lampy, jeśli oprawa go wymaga.
- Połącz przewód N z niebieskim przewodem lampy albo z wszystkimi przewodami neutralnymi oprawy.
- Połącz przewód L z fazowym przewodem lampy, a jeśli lampa ma kilka żył fazowych dla wielu sekcji, zepnij je do jednego toru, gdy pracujesz na jednym obwodzie.
- Ułóż przewody w puszce lub podsufitce tak, by nie były ściśnięte ani naciągnięte.
- Przymocuj lampę mechanicznie, włóż żarówki i dopiero wtedy włącz zasilanie testowo.
Ważny detal: jeśli żyrandol ma metalową konstrukcję, przewód ochronny traktuję jako obowiązkowy element połączenia, a nie „opcję”. Jeśli oprawa jest wykonana w innej klasie ochronności i producent nie przewidział PE, trzymam się instrukcji lampy, ale nie mieszam tego przypadkowo z przewodami ochronnymi z sufitu. Ten prosty schemat prowadzi do kolejnej kwestii, czyli tego, co realnie da się osiągnąć przy trzech przewodach.
Dlaczego pięć żarówek zwykle świeci razem
Przy trzech przewodach z sufitu instalacja z natury jest ograniczona do jednego sterowania. W praktyce oznacza to, że pięć żarówek możesz zasilić bez problemu, ale nie rozdzielisz ich wygodnie na dwie niezależne grupy bez dodatkowego przewodu albo przeróbki układu sterowania.
| Układ | Efekt | Co trzeba mieć |
|---|---|---|
| 3 przewody w suficie i zwykły żyrandol 5-punktowy | wszystkie żarówki świecą razem | jedno poprawne połączenie L, N i PE |
| 3 przewody w suficie i lampa z sekcjami 3+2 | sekcje nie będą działały osobno | brak dodatkowej żyły blokuje podział |
| Instalacja z dodatkowymi przewodami pod podwójny włącznik | możliwe osobne sterowanie grupami | odpowiednio przygotowany obwód i zgodny schemat lampy |
| Chęć rozdzielenia sekcji bez przeróbki instalacji | rozwiązanie nietrwałe i ryzykowne | lepiej tego nie robić |
Najprościej mówiąc: liczba żarówek nie jest problemem, problemem jest liczba torów zasilania. Jeśli chcesz niezależnie sterować dwiema grupami, sama wymiana żyrandola nie wystarczy. I właśnie tu najczęściej pojawiają się błędy, które potem wracają jako przepalony bezpiecznik, brak świecenia albo luźne połączenie.
Najczęstsze błędy, które kończą się awarią albo ryzykiem porażenia
Z mojego punktu widzenia najwięcej problemów nie wynika z samego schematu, tylko z pośpiechu. Ktoś odłącza „jakiś” bezpiecznik, ufa samym kolorom albo wciska zbyt dużo żył do jednego zacisku. Potem lampa niby działa, ale po kilku dniach zaczyna migać, grzać połączenie albo całkiem gaśnie.
- Łączenie przewodów bez sprawdzenia napięcia.
- Zakładanie, że niebieski zawsze oznacza neutralny w każdej starej instalacji.
- Brak przewodu ochronnego przy metalowej oprawie.
- Zbyt płytkie wsunięcie żył do kostki lub złączki.
- Mocne skręcanie przewodów zamiast użycia porządnego zacisku.
- Zostawienie odsłoniętej miedzi poza złączką.
- Próba sztucznego rozdzielenia 5 żarówek na 2 sekcje bez dodatkowej żyły w suficie.
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę, to byłoby to właśnie ignorowanie stanu instalacji. Stary, kruchy przewód może działać przez chwilę, ale to nie jest argument, żeby go zostawić. To prowadzi do najważniejszego praktycznego pytania: kiedy montaż jeszcze ma sens samodzielnie, a kiedy lepiej odpuścić.
Kiedy lepiej nie kończyć pracy samodzielnie
Nie każdą lampę warto montować „na siłę”. Jeśli w suficie widzisz przewody w niepewnym stanie, jeśli kolory są całkowicie nieczytelne albo jeśli oprawa wymaga rozdzielenia na kilka obwodów, a instalacja tego nie zapewnia, rozsądniej jest zatrzymać się na etapie diagnozy. To samo dotyczy sytuacji, w której chcesz zamontować ciężki żyrandol, a uchwyt sufitowy wygląda na prowizoryczny.
W praktyce odradzam samodzielny montaż także wtedy, gdy instalacja ma oznaki starszego układu bez wyraźnie wydzielonego przewodu ochronnego, a lampa ma metalowy korpus. Tego nie wyrównuje „jakoś będzie”, tylko poprawne zabezpieczenie obwodu i właściwe połączenie. Jeśli celem jest osobne sterowanie sekcjami 3+2, potrzebna jest już przeróbka instalacji albo gotowy układ przygotowany pod taki scenariusz.
W takiej sytuacji nie chodzi o brak umiejętności, tylko o rozsądek. Czasem jedna wizyta elektryka jest tańsza niż szukanie przyczyny późniejszego zwarcia, zwłaszcza gdy lampa ma być użytkowana codziennie przez lata. A jeśli instalacja jest prosta, zostaje ostatni krok: uruchomić ją tak, żeby od początku działała bez niespodzianek.
Co sprawdzić przed pierwszym włączeniem światła
Przed testem robię krótką, ale bardzo konkretną kontrolę. Sprawdzam, czy wszystkie żyły siedzą stabilnie w zaciskach, czy obudowa lampy nie przycina przewodów, czy przewód ochronny został podłączony tam, gdzie trzeba, i czy żadna miedź nie wystaje poza złączkę. Dopiero potem włączam zasilanie i obserwuję, czy lampa startuje od razu, bez migania i bez dziwnych dźwięków.
Jeśli montujesz żarówki LED, zwróć uwagę na ich łączną moc. Przy pięciu źródłach po 5 W dostajesz tylko 25 W, więc obciążenie jest niewielkie, ale przy starszych żarówkach halogenowych lub tradycyjnych suma może być znacznie wyższa. Najbezpieczniej trzymać się oznaczeń producenta oprawy i nie zgadywać, ile naprawdę wytrzyma dany żyrandol.
W praktyce dobrze wykonane połączenie przy trzech przewodach jest proste: PE do ochronnego, N do neutralnego, L do fazowego, a wszystkie punkty świetlne pracują razem. Jeśli chcesz więcej niż jedno sterowanie, potrzebujesz już odpowiednio przygotowanej instalacji, nie samej lampy. To właśnie ta różnica najczęściej decyduje o tym, czy montaż kończy się sukcesem, czy niepotrzebnym poprawianiem sufitu.
