Najpierw sprawdź klasę oprawy i przewody, potem dopiero podłączaj
- Oprawa klasy I wymaga przewodu ochronnego PE i nie powinna być podłączana „na skróty”.
- Oprawa klasy II ma podwójną izolację i zwykle działa bez PE.
- Nie łącz żółto-zielonego przewodu z niebieskim tylko dlatego, że brakuje uziemienia.
- Przed pracą zawsze odłącz zasilanie i sprawdź brak napięcia testerem, nie „na oko”.
- W starszej instalacji kolory żył mogą być mylące, więc nie opieraj się wyłącznie na barwie przewodu.
- Jeśli nie możesz jednoznacznie potwierdzić klasy lampy, zatrzymaj montaż i wezwij elektryka.
Kiedy oprawę bez uziemienia można podłączyć, a kiedy nie
Ja zaczynam zawsze od jednego pytania: czy problemem jest brak przewodu ochronnego w instalacji, czy to sama oprawa nie potrzebuje uziemienia. To nie jest to samo. W praktyce są trzy typowe scenariusze, a każdy wymaga innego działania.
| Sytuacja | Czy można podłączyć | Co zrobić |
|---|---|---|
| Oprawa klasy II, w suficie są tylko przewody L i N | Tak | Podłącz fazę i neutralny zgodnie z oznaczeniami, a PE pozostaw nieużywany, jeśli jest obecny w puszce. |
| Oprawa klasy I, w suficie jest PE | Tak | Podłącz wszystkie trzy żyły: L, N i PE. |
| Oprawa klasy I, w suficie nie ma PE | Nie | Nie montuj jej w takim układzie. Trzeba doprowadzić PE albo wybrać inną oprawę. |
To rozróżnienie jest kluczowe, bo w lampie metalowa obudowa bez ochrony nie jest detalem estetycznym, tylko realnym ryzykiem. Jeśli masz wątpliwość już na tym etapie, nie przechodź dalej „na próbę” - najpierw ustal, z jaką klasą ochronności naprawdę masz do czynienia.
Żeby nie zgadywać, trzeba jeszcze poprawnie odczytać przewody i oznaczenia. I właśnie od tego zależy kolejny krok.
Jak rozpoznać przewody w suficie i na oprawie
W nowoczesnych instalacjach barwy żył zwykle pomagają, ale nie traktuję ich jak wyroczni. W starszych mieszkaniach potrafią być poprowadzone inaczej niż w podręczniku, więc najpierw sprawdzam oznaczenia, a dopiero potem kolor.
| Żyła | Najczęstszy kolor | Znaczenie | Na co uważać |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy | To on powinien być rozłączany przez włącznik. |
| N | Niebieski | Przewód neutralny | Nie używaj go jako zastępstwa za PE. |
| PE | Żółto-zielony | Przewód ochronny | Jeśli oprawa wymaga uziemienia, ten przewód nie może zostać pominięty. |
Na samej oprawie szukam jeszcze dwóch rzeczy: oznaczenia klasy ochronności i informacji z instrukcji. Symbol dwóch kwadratów oznacza klasę II, czyli podwójną izolację. W takim przypadku oprawa zwykle nie wymaga PE. Jeżeli natomiast korpus jest metalowy, a producent przewidział zacisk ochronny, traktuję lampę jak klasę I, dopóki nie potwierdzę czegoś innego.
W praktyce najbardziej mylące są oprawy z krótką listwą przyłączeniową i luźnym żółto-zielonym przewodem. Sam fakt, że przewód istnieje, nie znaczy jeszcze, że można go dowolnie odłożyć albo połączyć z neutralnym. Jeżeli nie widzisz wyraźnego oznaczenia, nie opieraj się na domysłach - to właśnie przy takich lampach najłatwiej popełnić kosztowny błąd.
Kiedy już wiesz, że masz oprawę klasy II i zwykłą instalację dwużyłową, można przejść do montażu. Tu liczy się porządek pracy, nie pośpiech.

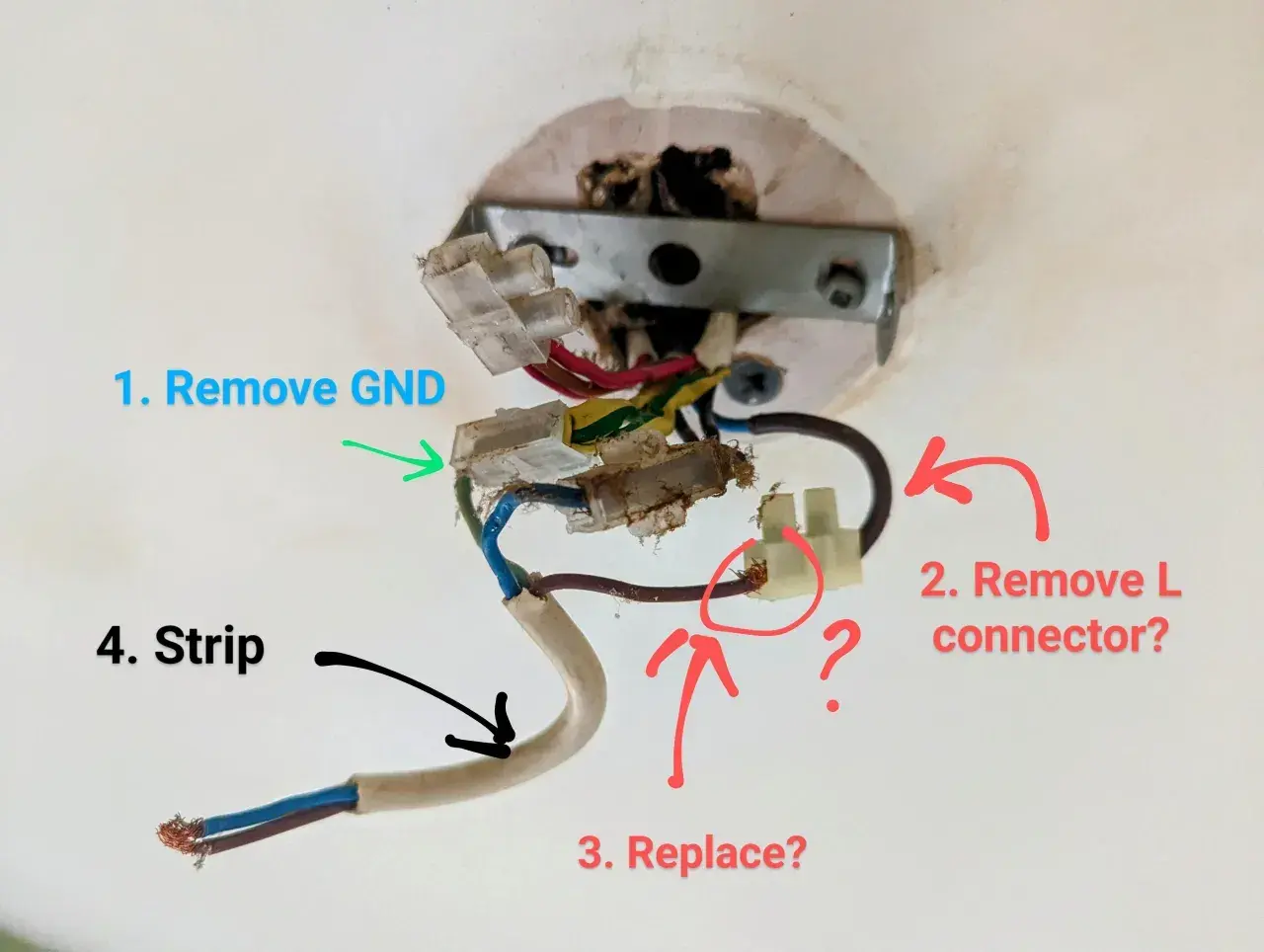

Jak podłączyć lampę klasy II krok po kroku
Przy oprawie klasy II montaż jest prosty, ale tylko wtedy, gdy zachowasz kolejność. Ja robię to tak:
- Wyłączam zasilanie obwodu w rozdzielnicy i zabezpieczam się przed przypadkowym załączeniem.
- Sprawdzam brak napięcia testerem dwubiegunowym, a nie samym próbnikiem neonowym.
- Odsłaniam końcówki przewodów tylko na taką długość, jakiej wymaga złączka.
- Łączę przewód fazowy z fazowym oraz neutralny z neutralnym zgodnie z oznaczeniami oprawy.
- Jeśli w puszce jest przewód PE, ale lampa go nie potrzebuje, odkładam go do osobnej złączki i zostawiam bez połączenia z N.
- Układam przewody tak, by nie były zgniecione ani naprężone po zamknięciu rozety.
- Dokręcam mocowanie mechaniczne i dopiero na końcu włączam zasilanie.
Ważny detal: nie skręcam przewodów „na goły drut” i nie zabezpieczam tego taśmą jako docelowego połączenia. To rozwiązanie może wyglądać szybko, ale w praktyce jest słabe mechanicznie i nie daje tego samego poziomu pewności co poprawna złączka sprężynowa albo śrubowa. Przy lampie sufitowej połączenie ma być stabilne, bo potem przez lata nikt nie powinien do niego wracać.
Jeśli oprawa ma metalową obudowę, ale producent zakwalifikował ją do klasy II, nadal nie podłączam PE do obudowy „na wszelki wypadek”. Klasa II oznacza, że bezpieczeństwo ma zapewniać konstrukcja oprawy, a nie dodatkowy przewód ochronny. To właśnie dlatego tak ważne jest wcześniejsze sprawdzenie symboli, zamiast zgadywania po wyglądzie lampy.
To prowadzi do drugiej strony tematu: czego absolutnie nie robić, gdy w suficie nie ma przewodu ochronnego.
Czego nie robić, gdy brakuje przewodu PE
Najwięcej błędów nie wynika z braku wiedzy technicznej, tylko z pokusy, żeby „jakoś to obejść”. Przy świetle to zwykle zły pomysł. Oto skrócona lista rzeczy, których nie robię i których nie polecam:
- Nie łączę przewodu PE z N tylko dlatego, że „tak będzie działać”.
- Nie zakładam, że brak uziemienia w suficie jest drobiazgiem, jeśli oprawa ma metalowy korpus.
- Nie obcinam żółto-zielonego przewodu przy lampie klasy I, żeby zmieścić go w rozecie.
- Nie ufam samemu kolorowi żył, zwłaszcza w starszej instalacji.
- Nie zamykam połączeń w ciasnej rozecie z ostrym zagięciem przewodów.
- Nie sprawdzam obecności napięcia „śrubokrętem z neonówką” jako jedynego testu.
Szczególnie niebezpieczne jest samodzielne mostkowanie PE do N. Takie obejście bywa wspominane przy starych układach, ale przy zwykłym montażu domowej oprawy nie jest to rozwiązanie, na którym warto budować bezpieczeństwo. Jeśli lampa wymaga ochrony, to ma ją dostać w sposób przewidziany przez producenta i zgodny z instalacją, a nie przez skrót robiony pod obudową.
Jeżeli już na tym etapie widać, że oprawa wymaga przewodu ochronnego, a instalacja go nie ma, decyzja jest prosta: albo zmieniasz lampę, albo modernizujesz punkt zasilania. I właśnie te opcje warto porównać spokojnie, bez zgadywania.
Co wybrać, jeśli lampa wymaga uziemienia
Jeżeli masz lampę klasy I i brak PE w suficie, nie próbuję „ratować” sytuacji połączeniem prowizorycznym. Zamiast tego wybieram jedno z trzech sensownych rozwiązań.
| Opcja | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Zmiana oprawy na klasę II | Gdy chcesz szybki i bezpieczny montaż w instalacji dwużyłowej | Najmniej ingerencji w instalację, prosty montaż, dobra opcja dla nowoczesnych lamp LED | Nie każda stylistyka i nie każda konstrukcja występuje w klasie II |
| Doprowadzenie przewodu PE | Gdy oprawa ma zostać na dłużej, jest metalowa albo ma wyraźnie przewidziane uziemienie | Najbardziej kompletne rozwiązanie techniczne, zgodne z wymaganiami oprawy | Wymaga pracy w instalacji i zwykle pomiarów po wykonaniu |
| Rezygnacja z montażu do czasu modernizacji | Gdy nie masz pewności co do klasy oprawy lub stanu przewodów | Eliminuje ryzyko błędu | Trzeba odłożyć montaż lub wybrać inną lampę |
Ja najczęściej rekomenduję pierwszy wariant, jeśli oprawa jest nowoczesna, LED-owa i producent przewidział klasę II. Drugi wariant ma sens wtedy, gdy lampa jest docelowa, solidna i instalacja i tak przechodzi modernizację. Trzeci nie jest porażką - to po prostu rozsądna decyzja, kiedy brak danych jest większym problemem niż sam montaż.
W praktyce chodzi o to, żeby nie zmuszać instalacji do czegoś, do czego nie została przygotowana. Jeśli tego nie zmienisz, temat wróci przy pierwszej awarii albo przy pierwszym przeglądzie.
Najrozsądniejsza decyzja przy starej instalacji
Po montażu sprawdzam jeszcze trzy rzeczy: czy oprawa trzyma się stabilnie, czy przewody nie są naprężone i czy po włączeniu nie pojawiają się niepokojące objawy, takie jak trzaski, migotanie albo zapach nagrzanej izolacji. To są sygnały, których nie ignoruję.
- Jeśli lampa klasy II działa, ale coś mechanicznie pracuje, poprawiam mocowanie.
- Jeśli w puszce jest zbyt mało miejsca, nie wciskam przewodów na siłę.
- Jeśli nie jestem pewien oznaczeń żył, zatrzymuję pracę i weryfikuję instalację.
- Jeśli oprawa wymaga PE, a go nie ma, nie szukam obejścia.
Przy starym okablowaniu najlepsza zasada jest prosta: najpierw pewność, potem montaż. Właśnie tak odpowiada się na pytanie o to, jak podłączyć lampę bez uziemienia, bez robienia sobie problemu na przyszłość. Jeśli cokolwiek w oznaczeniach, klasie oprawy albo stanie przewodów budzi wątpliwość, bezpieczniej jest zatrzymać się na tym etapie niż udawać, że wszystko jest w porządku.
