Najważniejsze rzeczy, które warto mieć przed sobą przed montażem
- Włącznik pojedynczy zwykle przerywa przewód fazowy, a nie neutralny.

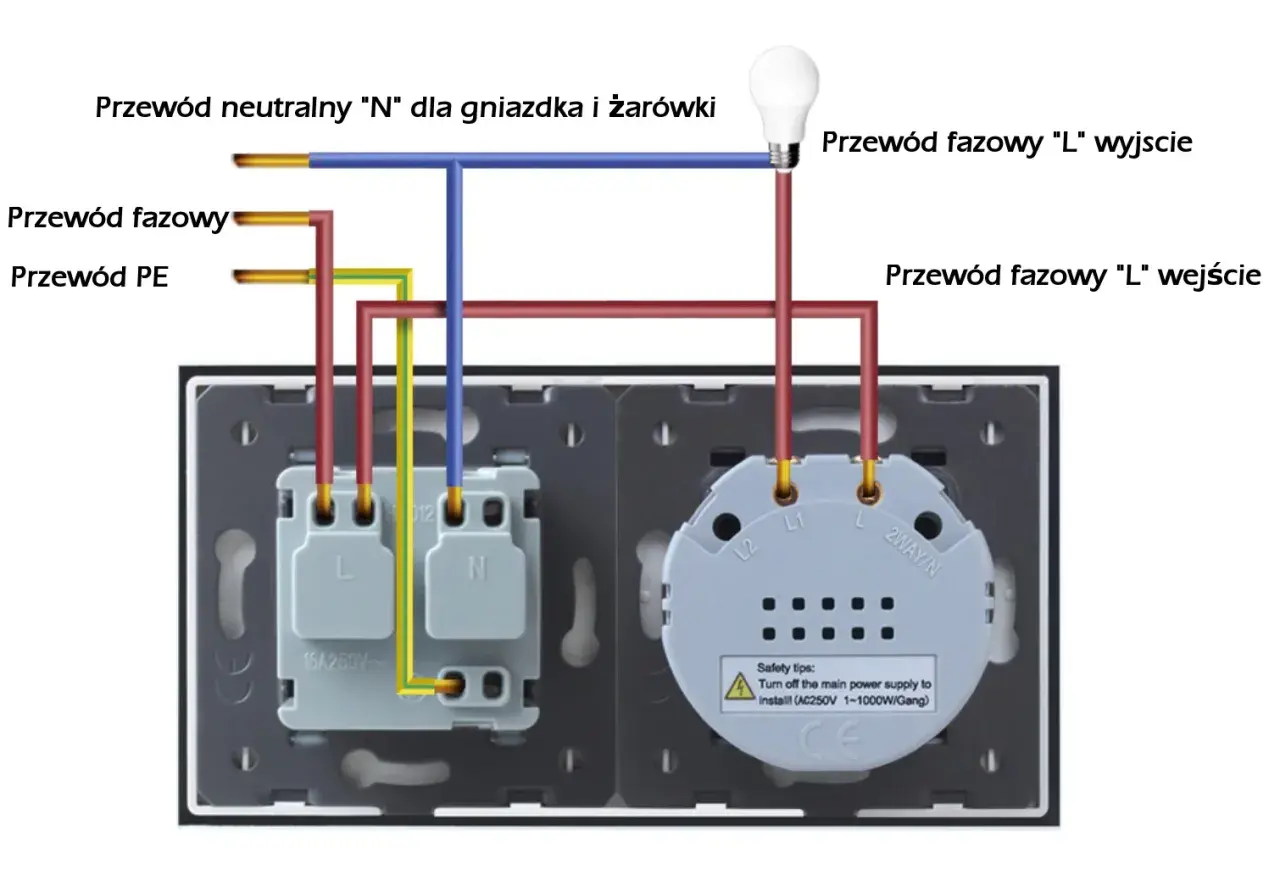

- W typowym układzie przewód zasilający trafia na zacisk L, a przewód do lampy na wyjście 1 albo L1.
- Neutralnego i ochronnego nie prowadzi się przez sam mechanizm, tylko łączy w puszce zgodnie z instalacją.
- Przed pracą trzeba wyłączyć zabezpieczenie i potwierdzić brak napięcia testerem dwubiegunowym.
- W starych instalacjach nie ufam wyłącznie kolorom przewodów, bo potrafią odbiegać od współczesnego standardu.
- Jeśli chcesz zamontować model smart lub dotykowy, sprawdź też, czy w puszce jest przewód neutralny i wystarczająco dużo miejsca.
Najpierw rozpoznaj układ przewodów w puszce
Zanim cokolwiek odkręcę, ustalam, które żyły są zasilaniem, a które idą do lampy. To właśnie ten etap decyduje, czy montaż będzie prosty, czy zamieni się w zgadywanie na żywym obwodzie. W typowej instalacji 230 V spotkasz przewód fazowy, neutralny i ochronny, ale w puszce przy włączniku najważniejsze są zwykle dwa punkty: faza zasilająca oraz przewód powrotny do oprawy.
| Przewód | Typowy kolor | Co z nim robię |
|---|---|---|
| Faza L | brązowy, czarny, czasem szary | Podłączam do zacisku wspólnego, zwykle oznaczonego jako L. |
| Przewód do lampy | najczęściej czarny, brązowy albo szary | Wpinam do wyjścia 1, L1 albo oznaczonego symbolem wyjścia. |
| Neutralny N | niebieski | Łączę poza mechanizmem, w puszce lub w złączce. |
| Ochronny PE | żółto-zielony | Łączę ciągłością instalacji, nie prowadzę przez sam włącznik. |
W starszych mieszkaniach barwy przewodów bywają mylące, a czasem ktoś wcześniej wykonał przeróbkę bez zachowania standardu. Ja w takiej sytuacji nie zgaduję po kolorze, tylko sprawdzam przewód miernikiem lub testerem. Kiedy już wiem, co jest czym, przechodzę do przygotowania narzędzi i samego osprzętu.
Przygotuj narzędzia i sprawdź, czy osprzęt pasuje do instalacji
Do takiego montażu nie potrzeba rozbudowanego warsztatu, ale kilka rzeczy naprawdę ułatwia pracę. Największą różnicę robi porządny tester, bo prosty próbnik neonowy nie daje mi takiej pewności jak tester dwubiegunowy. Z praktyki wiem też, że warto mieć końcówki przewodów przygotowane równo i bez poszarpanej izolacji, bo od tego zależy jakość styku w zacisku.
- Tester dwubiegunowy do potwierdzenia braku napięcia.
- Śrubokręt izolowany do mechanizmu i ramek montażowych.
- Ściągacz izolacji albo precyzyjny nóż monterski.
- Złączki typu WAGO lub równoważne do połączeń w puszce.
- Latarka, jeśli pracujesz w głębokiej lub słabo doświetlonej puszce.
- Miarka lub poziomica, gdy zależy Ci na idealnym ustawieniu ramki.
| Typ włącznika | Co warto wiedzieć przed montażem |
|---|---|
| Mechaniczny | Najprostszy wariant, zwykle nie wymaga przewodu neutralnego w samej puszce włącznika. |
| Dotykowy lub smart | Często potrzebuje N i głębszej puszki, a czasem także bardziej starannego doboru obciążenia LED. |
Jeśli planuję w przyszłości przejść na wersję inteligentną, od razu zwracam uwagę na głębokość puszki i dostępność neutralnego. To oszczędza później rozkuwania ściany lub wymiany całego osprzętu. Gdy wszystko jest przygotowane, można przejść do samego montażu.
Montaż pojedynczego włącznika krok po kroku
- Wyłącz zasilanie odpowiednim bezpiecznikiem i sprawdź brak napięcia testerem dwubiegunowym.
- Zdejmij ramkę, klawisz i ewentualny element maskujący, a następnie wyjmij mechanizm z puszki.
- Oceń przewody i upewnij się, który kabel jest zasilaniem, a który wraca do lampy.
- Odizoluj końcówki na długość zalecaną przez producenta osprzętu, zwykle tylko tyle, ile potrzeba do pewnego chwytu.
- Podłącz fazę do zacisku L.
- Przewód do lampy wsuń do zacisku wyjściowego, najczęściej oznaczonego jako 1 lub L1.
- Neutralny i ochronny połącz w puszce odpowiednimi złączkami, a nie przez sam mechanizm, chyba że konkretny model smart wymaga innego układu.
- Osadź mechanizm w puszce prosto, dokręć śruby, załóż ramkę i klawisz.
- Włącz zasilanie i sprawdź, czy światło reaguje od razu, bez trzasków, iskrzenia i migotania.
W części modeli zaciski są opisane jako L, 1 i 2, ale przy zwykłym układzie jednego obwodu używasz tylko wspólnego wejścia i jednego wyjścia. Jeśli producent przewidział zaciski sprężynowe, przewód wsuwam do oporu; jeśli śrubowe, dokręcam je pewnie, ale bez miażdżenia żyły. Drobny szczegół, a potrafi zadecydować o tym, czy włącznik będzie działał bezproblemowo przez lata.
Najczęstsze błędy, które psują działanie
W praktyce większość problemów nie wynika z samego mechanizmu, tylko z niedokładności przy podłączeniu. Najczęściej spotykam powtarzające się pomyłki: zbyt duże zaufanie do kolorów, luźne styki, za krótko odizolowane przewody albo wciskanie całego układu do za małej puszki. Na pierwszy rzut oka wszystko wygląda dobrze, a potem światło nie gaśnie do końca, miga albo mechanizm zaczyna pracować ciężej niż powinien.
| Problem | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Podłączenie neutralnego zamiast fazy | Układ działa nieprawidłowo i robi się niebezpieczny w serwisie. | Zawsze identyfikuję przewód miernikiem, nie po samym kolorze. |
| Luźny zacisk | Pojawia się migotanie, grzanie albo okresowy brak styku. | Dociągam zaciski zgodnie z instrukcją i sprawdzam, czy przewód siedzi sztywno. |
| Za mało lub za dużo zdjętej izolacji | Żyła może się wysunąć albo dotknąć nie tam, gdzie trzeba. | Przygotowuję końcówkę dokładnie pod dany mechanizm. |
| Zbyt płytka puszka | Osprzęt nie układa się równo, a przewody się zgniatają. | Sprawdzam miejsce przed montażem i nie upycham kabla na siłę. |
| Brak przewodu neutralnego przy modelu smart | Włącznik nie uruchamia się albo działa niestabilnie. | Dobieram model do realnego układu instalacji, nie odwrotnie. |
Jeśli po włączeniu zasilania światło reaguje, ale migocze albo klawisz wydaje się ciepły, nie odkładam tego na później. To zwykle znak, że trzeba wrócić do połączeń, a nie szukać winy w samej żarówce. Gdy instalacja budzi wątpliwości, lepiej zatrzymać się przed zamknięciem puszki niż poprawiać wszystko po fakcie.
Kiedy lepiej wezwać elektryka
Nie każdy montaż wygląda tak samo. Ja nie polecam samodzielnej pracy, jeśli w puszce są dwa obwody, przewody są stare i kruche, instalacja jest aluminiowa albo nie potrafisz pewnie wskazać fazy. Ostrożność jest szczególnie ważna przy łazience, pomieszczeniach wilgotnych oraz wtedy, gdy chcesz od razu przejść na ściemniacz albo włącznik smart, bo wtedy dochodzi kwestia kompatybilności i głębokości puszki.
- Nie masz pewności, który przewód jest fazą.
- W puszce znajduje się więcej niż jeden obwód.
- Izolacja jest spękana, a przewody wyglądają na stare lub uszkodzone.
- Puszka jest płytka i mechanizm nie mieści się bez ścisku.
- Chcesz zamontować model wymagający neutralnego, a w puszce go nie ma.
- Masz do czynienia z instalacją w miejscu o podwyższonej wilgotności.
W takich sytuacjach oszczędność kilkudziesięciu minut nie równoważy ryzyka błędu. Z mojego doświadczenia wynika, że najwięcej problemów pojawia się właśnie wtedy, gdy ktoś próbuje „dopychać” instalację do założeń nowego osprzętu, zamiast dobrać go do rzeczywistego układu przewodów. Po takim przeglądzie zostaje już tylko spokojna kontrola działania i porządek w puszce.
Po montażu sprawdź jeszcze te trzy rzeczy
Po założeniu klawisza nie kończę pracy od razu. Najpierw kilka razy testuję reakcję światła, potem sprawdzam, czy osprzęt siedzi równo w ścianie i czy nic nie trzeszczy przy nacisku. Jeśli korzystasz z LED-ów, przyglądam się też temu, czy po wyłączeniu nie pojawia się lekkie świecenie albo pulsowanie, bo to potrafi wskazywać na źle dopasowany mechanizm albo luźny styk.
- Stabilność działania - światło ma zapalać się i gasnąć od razu.
- Temperatura mechanizmu - po kilkunastu minutach pracy nie powinien być wyraźnie ciepły.
- Porządek w puszce - przewody mają leżeć bez naprężenia, a ramka nie może odstawać.
Ja jeszcze robię zdjęcie połączeń, zanim zamknę temat na dobre. Przy kolejnej modernizacji, wymianie żarówki na LED albo przejściu na inteligentny osprzęt oszczędza to czas i eliminuje zgadywanie. Właśnie dlatego przy montażu pojedynczego włącznika liczy się nie tylko sam schemat, ale też dokładność wykonania i sprawdzenie wszystkiego na końcu.
