Dobrze wykonane podłączenie transformatora LED decyduje nie tylko o tym, czy taśma zaświeci, ale też o tym, czy instalacja będzie stabilna, cicha i bezpieczna po kilku miesiącach pracy. W praktyce najwięcej problemów robią trzy rzeczy: zły dobór napięcia, za mały zapas mocy i pomylenie strony 230 V z wyjściem niskonapięciowym. Poniżej rozkładam cały montaż na proste kroki, tak żeby łatwo było odróżnić poprawny układ od takiego, który będzie grzał się albo mrugał.
Najważniejsze zasady montażu zasilania LED w praktyce
- Do taśm LED zwykle stosuje się zasilacz napięciowy 12 V lub 24 V, a do modułów i części opraw driver prądowy.
- Strona wejściowa to 230 V AC, a wyjście ma niskie napięcie DC, więc tych obwodów nie wolno mieszać.
- Zapas mocy ma znaczenie - zasilacz nie powinien pracować na granicy swoich możliwości.
- Długość przewodów i sposób łączenia odcinków wpływają na jasność bardziej, niż wielu osobom się wydaje.
- Wentylacja, dostęp serwisowy i poprawna polaryzacja często decydują o żywotności całej instalacji.
Najpierw ustal, jaki układ LED naprawdę masz
Wiele osób mówi „transformator LED”, ale w praktyce chodzi najczęściej o zasilacz LED albo driver, czyli układ dopasowany do konkretnego źródła światła. To ważne, bo taśma LED, moduł LED i gotowa oprawa nie zawsze chcą tego samego typu zasilania. Jeśli pomylisz układ napięciowy z prądowym, instalacja może działać słabo, nierówno albo przestać działać bardzo szybko.
| Typ układu | Gdzie występuje | Co musi się zgadzać | Najczęstszy błąd |
|---|---|---|---|
| Zasilacz napięciowy | Taśmy LED, profile, dekoracyjne linie światła | Napięcie 12 V lub 24 V, polaryzacja i moc | Podłączenie do niewłaściwego napięcia albo zbyt mały zapas mocy |
| Driver prądowy | Moduły LED, część opraw i systemów punktowych | Prąd w mA oraz zakres napięcia wyjściowego | Traktowanie go jak zwykłego zasilacza do taśmy |
Jeżeli na etykiecie widzisz wartości typu 350 mA, 500 mA albo 700 mA, to sygnał, że nie masz klasycznego zasilacza do taśmy 12 V. W oprawach z wbudowanym driverem dodatkowy transformator zwykle nie jest potrzebny, a czasem wręcz przeszkadza. Ja zawsze zaczynam od tabliczki znamionowej, bo to oszczędza najwięcej czasu i nerwów.
Jak dobrać zasilacz, żeby nie pracował na granicy
Dobór zaczynam od trzech parametrów: napięcia, mocy i warunków montażu. Jeśli LED wymaga 12 V, to zasilacz musi podawać 12 V, a nie „prawie 12”. Jeśli instalacja pobiera 48 W, nie wybieram zasilacza 48 W, tylko model z wyraźnym zapasem. Philips wskazuje, by nie obciążać drivera powyżej 90% mocy znamionowej, i to jest dobra praktyka także w prostych domowych montażach.
| Parametr | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Napięcie | 12 V, 24 V albo prąd mA | Decyduje o zgodności z taśmą lub oprawą |
| Moc | Suma poboru wszystkich odcinków LED | Za mała moc daje spadki jasności i przegrzewanie |
| Zapas | Minimum 10%, a w cieplejszej zabudowie częściej 20% | Zasilacz pracuje stabilniej i zwykle dłużej żyje |
| Miejsce montażu | Sucho, wilgotno, w zabudowie, na zewnątrz | Od tego zależy obudowa, chłodzenie i wymagany stopień ochrony |
W praktyce 12 V wybieram najczęściej do krótkich odcinków dekoracyjnych, a 24 V tam, gdzie instalacja ma być dłuższa i bardziej równomierna. Przy tym samym poborze mocy 24 V oznacza mniejszy prąd, więc łatwiej ograniczyć spadki napięcia. Jeśli chodzi o zasilacze zamknięte w obudowie, Mean Well przypomina też o zostawieniu 10-15 cm wolnej przestrzeni wokół jednostki, bo chłodzenie ma bezpośredni wpływ na trwałość.
| Wybór | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| 12 V | Krótkie odcinki, dekoracje, meble | Popularne rozwiązanie, dużo kompatybilnych elementów | Szybciej widać spadek napięcia na dłuższych trasach |
| 24 V | Dłuższe linie światła, profile, większe realizacje | Stabilniejsza jasność na dystansie, mniejsze obciążenie przewodów | Trzeba pilnować zgodności wszystkich elementów systemu |
Jeżeli chcesz uniknąć problemów po montażu, ten etap jest ważniejszy niż samo „podłączenie na szybko”. Właśnie tu najczęściej rozstrzyga się, czy instalacja będzie działała przewidywalnie.
Jak wykonać podłączenie krok po kroku

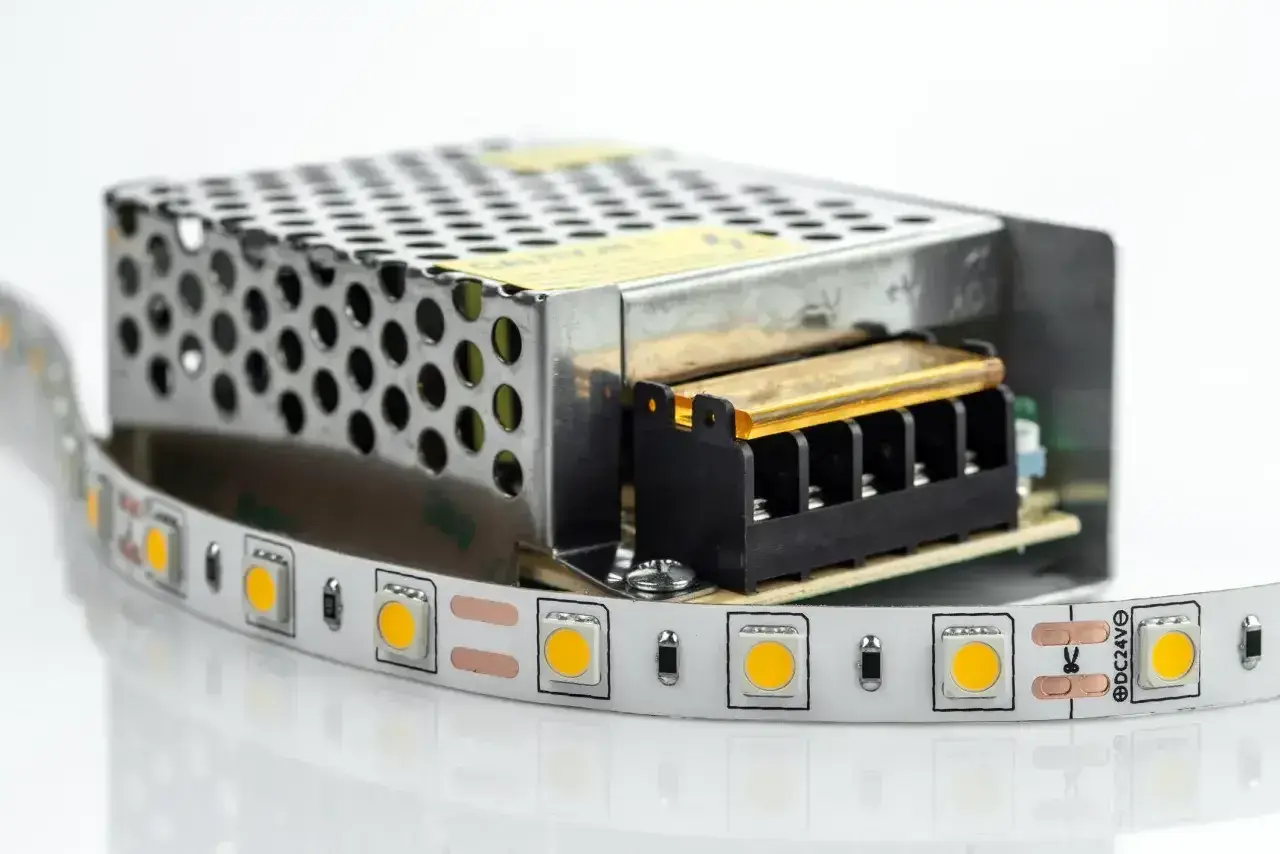

Najbezpieczniej traktuję taki montaż jak dwa oddzielne obwody: wejście 230 V AC i wyjście niskonapięciowe DC. Te strony nie mogą się ze sobą pomylić, a przewody trzeba podłączyć dokładnie do zacisków opisanych przez producenta. W większości zasilaczy spotkasz oznaczenia INPUT i OUTPUT albo symbole L, N, PE oraz +V i -V.
Przeczytaj również: Jak przerobić żyrandol na dwa włączniki? Poradnik krok po kroku
Co warto przygotować przed montażem
- wkrętak izolowany,
- multimetr albo próbnik napięcia,
- złączki dopasowane do przekroju przewodów,
- przewód o odpowiednim przekroju,
- koszulki termokurczliwe lub dobrej jakości izolację,
- miejsce montażu z dostępem do chłodzenia.
- Odłącz zasilanie i upewnij się, że instalacja nie może zostać przypadkowo włączona.
- Odsłoń zaciski i sprawdź oznaczenia wejścia oraz wyjścia.
- Podłącz stronę 230 V: przewód fazowy do L, neutralny do N, a ochronny do PE, jeśli zasilacz i obudowa tego wymagają.
- Na wyjściu połącz plus z plusem i minus z minusem, zachowując polaryzację.
- Dokręć zaciski porządnie, ale bez przesady - luźny styk grzeje się szybciej niż sam zasilacz.
- Ułóż przewody tak, by nie blokowały chłodzenia i nie były narażone na zgniecenie.
- Włącz instalację testowo i sprawdź, czy światło zapala się równomiernie.
Na stronie 230 V najczęściej spotkasz klasyczne kolory: brązowy lub czarny jako faza, niebieski jako neutralny i żółto-zielony jako ochronny. Na wyjściu niskonapięciowym najważniejsza jest już sama polaryzacja, bo odwrotne podłączenie potrafi od razu zatrzymać działanie LED. Jeśli zasilacz ma metalową obudowę i zacisk ochronny, przewodu PE nie pomijam.
Sterownik, ściemniacz i kilka odcinków LED
W bardziej rozbudowanych instalacjach sam zasilacz to dopiero początek. Jeśli chcesz regulować jasność, dodać pilot, sterowanie RGB albo rozdzielić kilka odcinków taśmy, musisz dobrze ustawić kolejność elementów. Tu wiele osób popełnia ten sam błąd: łączy wszystko „po drodze”, a potem dziwi się, że jedna część świeci mocniej, druga słabiej, a sterownik zachowuje się niestabilnie.
W układach monochromatycznych najczęściej działa prosty schemat: zasilacz, potem ściemniacz PWM, a dopiero później taśma. PWM to szybkie włączanie i wyłączanie napięcia, dzięki któremu zmienia się jasność bez zmiany koloru światła. W systemach RGB albo RGBW dochodzi jeszcze kontroler, który rozdziela sygnał na poszczególne kanały.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Łączenie szeregowe | Krótki, prosty układ | Spadek jasności na końcu i większe ryzyko przeciążenia |
| Łączenie równoległe | Dłuższe odcinki i kilka profili | Więcej przewodów, ale stabilniejsze zasilanie |
| Zasilanie z kilku punktów | Taśmy długie lub mocno obciążone | Trzeba pilnować zgodności biegunowości i obciążenia każdej gałęzi |
Przy dłuższych liniach światła ja wolę podawać zasilanie równolegle albo doświetlać taśmę z kilku punktów, niż liczyć na to, że jeden koniec poradzi sobie z całością. To szczególnie ważne przy 12 V, bo tam problemy z napięciem widać szybciej niż przy 24 V. Jeśli dodajesz ściemniacz ścienny, upewnij się, że jest zgodny z danym driverem, bo nie każdy zasilacz współpracuje z klasycznym ściemnianiem fazowym.
Najczęstsze błędy, które kończą się przegrzewaniem albo migotaniem
W instalacjach LED błędy są zwykle bardzo powtarzalne. Nie chodzi o trudną elektronikę, tylko o pośpiech, zbyt mały zapas i ignorowanie prostych zaleceń producenta. To właśnie te detale najczęściej skracają życie całego układu.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Zły typ zasilacza | LED świeci nierówno albo wcale | Sprawdzić, czy potrzebny jest układ napięciowy czy prądowy |
| Za mała moc | Grzanie, wyłączanie zabezpieczeń, spadek jasności | Wybrać model z zapasem, najlepiej nie pracujący na 100% |
| Brak wentylacji | Skrócenie żywotności elektroniki | Zapewnić swobodny przepływ powietrza i miejsce serwisowe |
| Odwrócona polaryzacja | Taśma nie działa lub działa nieprawidłowo | Sprawdzić plus i minus przed uruchomieniem |
| Łączenie zbyt długich odcinków w szeregu | Na końcu pojawia się słabsze światło | Zastosować zasilanie równoległe albo dodatkowe punkty zasilania |
| Zły stopień ochrony IP | Awaria w wilgoci, kurzu lub na zewnątrz | Dopasować obudowę do miejsca montażu |
Jeśli miałbym wskazać jeden błąd, który robi największą różnicę, to byłoby to przeciążenie zasilacza. Ludzie często zakładają, że skoro instalacja „na krótko działa”, to jest dobrze. A to właśnie pierwsze godziny i pierwsze dni potrafią ukryć problem, który wyjdzie dopiero po nagrzaniu. Dlatego zawsze sprawdzam też temperaturę obudowy po dłuższej pracy, a nie tylko w momencie włączenia.
Co sprawdzić po uruchomieniu, żeby nie wracać do tego samego miejsca
Po pierwszym włączeniu nie kończę pracy od razu. Daję instalacji kilka-kilkanaście minut i obserwuję, czy światło jest równe, czy zasilacz nie wydaje nietypowych dźwięków i czy przewody nie robią się wyraźnie gorące. To prosty test, ale bardzo skuteczny. Jeśli coś ma się wysypać przez zły dobór albo luźny styk, zwykle pokazuje się właśnie wtedy.
- Sprawdź, czy światło startuje od razu i bez migotania.
- Dotknij obudowy po czasie pracy - powinna być ciepła, ale nie alarmująco gorąca.
- Upewnij się, że żaden zacisk nie „pracuje” i nie wydaje trzasków.
- Zweryfikuj, czy zabezpieczenie w rozdzielnicy nie wybija przy starcie.
- Obejrzyj połączenia po kilku minutach pracy, bo luźny styk często ujawnia się dopiero pod obciążeniem.
Jeżeli instalacja wymaga ingerencji w stałe okablowanie 230 V, masz łazienkę, strefę zewnętrzną albo nie jesteś pewien oznaczeń L, N i PE, lepiej zatrzymać się na tym etapie i oddać montaż elektrykowi. W prostych układach LED ryzyko zwykle nie wynika z samej technologii, tylko z pomyłki po stronie sieciowej. I właśnie tam nie ma miejsca na zgadywanie.
Detale, które robią największą różnicę po montażu
Jeżeli chcesz, żeby instalacja LED działała spokojnie przez lata, nie skupiaj się wyłącznie na samym podłączeniu. Najwięcej daje kilka drobnych decyzji: zostawienie dostępu do zasilacza, sensowne prowadzenie przewodów, opisanie obwodów i unikanie prowizorki przy złączach. To nie są efektowne detale, ale właśnie one później oszczędzają czas przy serwisie.
- Zostaw zapas przewodu, żeby dało się wyjąć zasilacz bez rozbierania pół mebla.
- Opisuj obwody, jeśli w jednej zabudowie pracuje kilka sekcji LED.
- Używaj złączek zamiast skręcania przewodów „na próbę”.
- Nie zamykaj zasilacza w miejscu bez wymiany powietrza, jeśli producent nie przewidział takiego montażu.
- Przy dłuższych odcinkach planuj zasilanie równoległe od razu, zamiast ratować się dopiero po pojawieniu się spadków jasności.
W dobrze zaprojektowanym układzie LED najważniejsze są: zgodność parametrów, zapas mocy, poprawna polaryzacja i chłodzenie. Jeśli te cztery rzeczy masz pod kontrolą, reszta montażu jest już po prostu uporządkowaną pracą, a nie walką z miganiem i grzaniem.
