Halogeny szeregowo? Dlaczego równolegle to jedyna bezpieczna opcja

Zastanawiasz się, jak prawidłowo podłączyć halogeny, a w szczególności, czy połączenie szeregowe jest dobrym rozwiązaniem? W tym artykule odpowiem na to pytanie, skupiając się nie tylko na technicznych aspektach, ale przede wszystkim na bezpieczeństwie i konsekwencjach wyboru odpowiedniej metody. Zrozumienie tych zasad jest kluczowe dla każdego majsterkowicza, aby uniknąć błędów, zapewnić prawidłowe działanie instalacji i co najważniejsze – zagwarantować bezpieczeństwo domownikom.

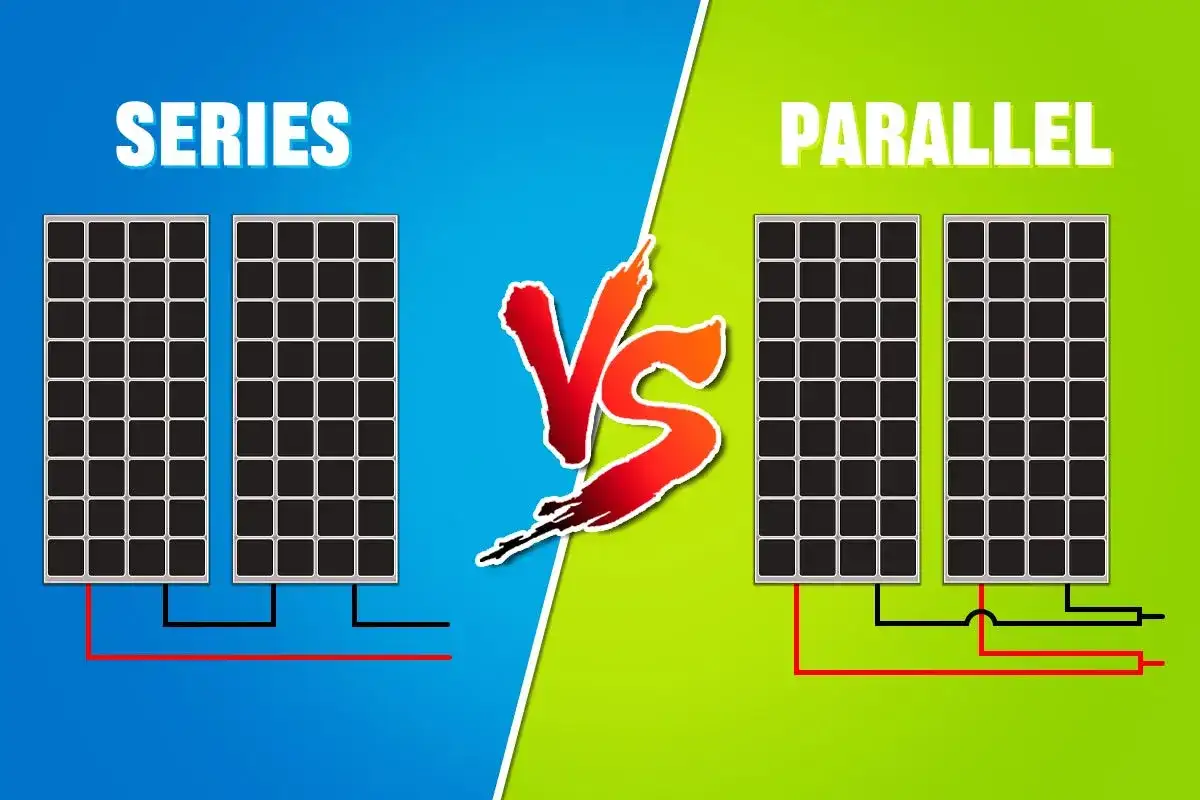

Połączenie szeregowe a równoległe – co musisz wiedzieć, zanim chwycisz za narzędzia?

Zanim zagłębimy się w szczegóły podłączania halogenów, musimy zrozumieć podstawowe różnice między dwoma głównymi typami połączeń elektrycznych: szeregowym i równoległym. To fundamentalna wiedza, która pozwoli Ci uniknąć kosztownych błędów i zapewnić prawidłowe działanie Twojej instalacji oświetleniowej.

Jak działa połączenie szeregowe? Zrozum efekt "domina"

W połączeniu szeregowym odbiorniki, takie jak żarówki, są połączone jeden za drugim, tworząc pojedynczą ścieżkę dla prądu. Wyobraź sobie łańcuch, gdzie każdy element jest połączony z kolejnym. Główną konsekwencją takiego układu jest to, że napięcie zasilające dzieli się pomiędzy wszystkie podłączone źródła światła. Oznacza to, że jeśli podłączysz dwie identyczne żarówki 230V szeregowo, każda z nich otrzyma tylko około 115V, co spowoduje, że będą świecić znacznie słabiej lub wcale. Co więcej, połączenie szeregowe charakteryzuje się efektem "domina" – uszkodzenie (przepalenie) jednej żarówki przerywa cały obwód, w wyniku czego gasną wszystkie pozostałe lampy w szeregu. To sprawia, że jest to rozwiązanie niezwykle niepraktyczne w większości domowych zastosowań.

Dlaczego połączenie równoległe to złoty standard w domowych instalacjach oświetleniowych?

W przeciwieństwie do połączenia szeregowego, w układzie równoległym każdy odbiornik jest podłączony bezpośrednio do źródła zasilania. Oznacza to, że każda żarówka otrzymuje pełne napięcie znamionowe, co gwarantuje jej prawidłowe i jasne świecenie. Co więcej, awaria jednej żarówki w układzie równoległym nie wpływa na działanie pozostałych – reszta instalacji będzie działać bez zakłóceń. To właśnie dlatego połączenie równoległe jest uważane za "złoty standard" w większości domowych instalacji oświetleniowych. Jest bezpieczniejsze, bardziej praktyczne i zapewnia stabilne, niezawodne oświetlenie, co jest dla mnie priorytetem w każdej pracy.

Tabela porównawcza: szeregowo vs. równolegle – kluczowe różnice w praktyce

Czy halogeny można podłączyć szeregowo? Prawda i mity

Wokół tematu podłączania halogenów szeregowo narosło wiele mitów. Jako ekspert w dziedzinie instalacji elektrycznych, czuję się w obowiązku rozwiać wszelkie wątpliwości i jasno określić, kiedy takie połączenie jest dopuszczalne, a kiedy stanowi poważne ryzyko.

Halogeny 230V i LED GU10 – dlaczego połączenie szeregowe to przepis na katastrofę?

Standardowe halogeny 230V oraz popularne żarówki LED z trzonkiem GU10 są zaprojektowane do pracy pod pełnym napięciem sieciowym. Próba połączenia ich szeregowo jest w zasadzie przepisem na katastrofę. Jak już wspomniałem, w układzie szeregowym napięcie dzieli się między odbiorniki. Oznacza to, że każda żarówka otrzyma znacznie niższe napięcie niż nominalne 230V. Skutek? Żarówki będą świecić bardzo słabo, migotać, lub w ogóle się nie włączą. Co gorsza, takie działanie pod nieprawidłowym napięciem może prowadzić do nieodwracalnych uszkodzeń elektroniki w żarówkach LED, znacznie skracając ich żywotność. Według danych Morele.net, próba szeregowego podłączenia standardowych żarówek LED GU10 często kończy się ich nieprawidłowym działaniem lub uszkodzeniem. Zdecydowanie odradzam takie eksperymenty w domowych instalacjach.

Oprawy niskonapięciowe (12V) – czy tutaj szeregowe łączenie ma sens?

Sytuacja wygląda nieco inaczej w przypadku opraw niskonapięciowych, np. 12V. Tutaj połączenie szeregowe jest technicznie możliwe i bywa stosowane, ale głównie dla specjalnych diod lub taśm LED zasilanych z dedykowanych zasilaczy stałoprądowych. W takim układzie napięcia poszczególnych diod sumują się, a zasilacz jest dobrany tak, aby dostarczyć dokładnie sumaryczne napięcie wymagane przez cały szereg. To rozwiązanie jest jednak bardzo niszowe i wymaga precyzyjnego doboru źródła zasilania, którego napięcie wyjściowe musi być równe sumie napięć znamionowych wszystkich połączonych szeregowo odbiorników. Nie jest to rozwiązanie dla standardowych żarówek halogenowych 12V, które wciąż powinny być łączone równolegle z odpowiednim transformatorem.

Główne ryzyka: spadek napięcia, nierówne świecenie i awaria całego obwodu

Podsumowując, połączenie szeregowe, zwłaszcza w domowych instalacjach, niesie ze sobą szereg ryzyk, których należy być świadomym:

• Spadek napięcia: Najbardziej oczywista konsekwencja. Żarówki, zamiast świecić pełną mocą, będą ledwo żarzyć się lub w ogóle nie zadziałają, ponieważ każda z nich otrzyma tylko ułamek nominalnego napięcia.
• Nierówne świecenie: Jeśli żarówki nie są idealnie identyczne pod względem parametrów, mogą świecić z różną jasnością, co jest nieestetyczne i świadczy o nieprawidłowej pracy układu.
• Awaria całego obwodu: To klasyczny "efekt domina". Przepalenie jednej żarówki w szeregu natychmiast przerywa cały obwód, powodując zgaśnięcie wszystkich pozostałych lamp. Ustalenie, która żarówka uległa awarii, może być uciążliwe.
• Ryzyko uszkodzenia urządzeń: Długotrwała praca pod niewłaściwym napięciem może prowadzić do przegrzewania się lub uszkodzenia podzespołów elektronicznych w żarówkach LED, skracając ich żywotność lub całkowicie je niszcząc.

Jak teoretycznie wygląda schemat połączenia szeregowego? Instrukcja dla celów edukacyjnych

Chociaż zdecydowanie odradzam stosowanie połączenia szeregowego w domowych instalacjach oświetleniowych 230V, zwłaszcza z żarówkami LED, rozumiem potrzebę zrozumienia, jak to teoretycznie działa. Poniższe instrukcje mają charakter wyłącznie edukacyjny i teoretyczny. Ich celem jest pokazanie zasady działania połączenia szeregowego, a nie zalecanie jego praktycznego stosowania. Dla bezpieczeństwa i prawidłowego działania instalacji, zawsze należy wybierać połączenie równoległe.

Krok 1: Bezpieczeństwo przede wszystkim – jak przygotować się do pracy z prądem?

Niezależnie od typu połączenia, praca z instalacją elektryczną wymaga najwyższej ostrożności. Oto podstawowe zasady bezpieczeństwa, których zawsze przestrzegam:

1. Wyłącz zasilanie: Zawsze rozpocznij od wyłączenia odpowiedniego obwodu (lub głównego wyłącznika) w tablicy rozdzielczej.
2. Weryfikacja braku napięcia: Użyj próbnika napięcia, aby upewnić się, że w przewodach nie ma prądu. Sprawdź zarówno przewód fazowy, jak i neutralny.
3. Używaj izolowanych narzędzi: Upewnij się, że wszystkie używane narzędzia (śrubokręty, szczypce) posiadają odpowiednią izolację.
4. Nigdy nie pracuj pod napięciem: To podstawowa zasada, której nie wolno łamać.
5. W razie wątpliwości: Jeśli nie czujesz się pewnie, zawsze skorzystaj z pomocy wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.

Krok 2: Prowadzenie przewodów "od lampy do lampy" – wizualny schemat połączeń

W teoretycznym połączeniu szeregowym, przewody prowadzone są "od lampy do lampy" w następujący sposób: przewód fazowy (L) ze źródła zasilania (np. z puszki rozgałęźnej) trafia do jednego z zacisków pierwszej lampy. Z drugiego zacisku pierwszej lampy wychodzi przewód, który łączy się z pierwszym zaciskiem drugiej lampy. Ten schemat powtarza się dla wszystkich kolejnych lamp. Dopiero z ostatniej lampy wychodzi przewód, który łączy się z przewodem neutralnym (N) ze źródła zasilania. W ten sposób tworzy się jedna, nieprzerwana pętla, przez którą przepływa prąd. Jak widać, jest to bardzo proste w okablowaniu, ale skomplikowane w działaniu.

Krok 3: Obliczanie napięcia – jak dobrać zasilacz do szeregowego układu (i dlaczego to trudne)?

W teoretycznym układzie szeregowym, aby lampy świeciły prawidłowo, napięcie zasilacza musiałoby być równe sumie napięć znamionowych wszystkich połączonych szeregowo odbiorników. Na przykład, jeśli chcesz podłączyć szeregowo trzy żarówki 12V, potrzebujesz zasilacza 36V. Jest to niezwykle trudne i niepraktyczne w przypadku standardowych żarówek 230V, ponieważ wymagałoby zasilacza o bardzo wysokim napięciu, co jest niebezpieczne i nieekonomiczne. W przypadku specjalistycznych diod LED, wymaga to niezwykle precyzyjnego doboru zasilacza stałoprądowego, który dostarczy odpowiedni prąd i napięcie dla całego szeregu. To kolejny powód, dla którego połączenie szeregowe jest rzadko spotykane w domowych instalacjach.

Najczęstsze błędy przy montażu oświetlenia i jak ich unikać

W mojej praktyce spotykam się z różnymi błędami popełnianymi podczas montażu oświetlenia. Ich znajomość to pierwszy krok do ich unikania. Pamiętaj, że nawet drobne niedopatrzenie może mieć poważne konsekwencje.

Błąd #1: Mylenie połączenia szeregowego z równoległym przy oprawach 230V

To zdecydowanie najczęstszy i najbardziej problematyczny błąd, o którym już wcześniej wspominałem. Wielu początkujących majsterkowiczów, widząc prostotę okablowania w teorii połączenia szeregowego, próbuje zastosować je do standardowych opraw 230V lub żarówek LED GU10. Konsekwencje są natychmiastowe i frustrujące: brak świecenia, bardzo słabe świecenie lub szybkie uszkodzenie żarówek. Jak podaje Morele.net, połączenie szeregowe jest metodą rzadko zalecaną dla domowych instalacji oświetleniowych, zwłaszcza w przypadku opraw na napięcie 230V. Pamiętaj, że dla wszystkich opraw zasilanych bezpośrednio z sieci 230V zawsze należy stosować połączenie równoległe.

Błąd #2: Niewłaściwy dobór zasilacza do liczby i mocy "oczek"

Ten błąd dotyczy głównie instalacji niskonapięciowych (np. 12V) lub systemów LED wymagających zewnętrznego zasilacza. Niewłaściwy dobór zasilacza do liczby i łącznej mocy podłączonych źródeł światła to prosta droga do problemów. Zasilacz musi mieć odpowiednią moc (W) i napięcie (V), aby obsłużyć wszystkie podłączone lampy. Zasilacz o zbyt małej mocy będzie przeciążony, co może prowadzić do jego uszkodzenia, niestabilnego świecenia lub nawet pożaru. Z kolei zasilacz o zbyt dużej mocy, choć bezpieczniejszy, może być nieekonomiczny i zajmować więcej miejsca. Zawsze sprawdzaj sumaryczną moc żarówek i dobieraj zasilacz z niewielkim zapasem mocy (np. 10-20%).

Błąd #3: Ignorowanie spadków napięcia przy długich przewodach

Spadki napięcia to problem, który często jest bagatelizowany, zwłaszcza w instalacjach niskonapięciowych (12V) i przy długich odcinkach przewodów. Im dłuższy przewód i im mniejszy jego przekrój, tym większy spadek napięcia na jego długości. Objawia się to nierównomiernym świeceniem lamp – te znajdujące się dalej od zasilacza będą świecić słabiej. Aby zapobiec temu zjawisku, należy stosować przewody o odpowiednio większym przekroju, zwłaszcza w przypadku dłuższych instalacji 12V. Zawsze warto skonsultować się z tabelami doboru przekroju przewodów lub z elektrykiem, aby uniknąć tego typu problemów.

Instalacja halogenów LED krok po kroku – poznaj zalecaną i bezpieczną metodę równoległą

Skoro wiemy już, dlaczego połączenie szeregowe jest w większości przypadków niewłaściwe, przejdźmy do prawidłowej i bezpiecznej metody instalacji halogenów LED – połączenia równoległego. To podejście zapewni Ci niezawodne i estetyczne oświetlenie na lata.

Przygotowanie narzędzi i materiałów: złączki, przewody, oprawki

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dobre przygotowanie to podstawa efektywnej i bezpiecznej pracy:

• Narzędzia:
  • Ściągacz izolacji
  • Wkrętak (płaski i krzyżakowy)
  • Próbnik napięcia (niezbędny do weryfikacji braku prądu)
  • Miernik uniwersalny (przydatny do pomiarów, ale nie zawsze konieczny)
  • Nożyk lub szczypce do cięcia przewodów
• Materiały:
  • Przewody elektryczne o odpowiednim przekroju (np. 3x1,5 mm² dla instalacji 230V)
  • Złączki instalacyjne (np. Wago) – znacznie ułatwiają i zabezpieczają połączenia
  • Oprawki do halogenów (np. GU10 do 230V lub MR16 do 12V)
  • Żarówki LED (GU10 lub MR16 z odpowiednim transformatorem dla 12V)
  • Transformator (jeśli instalujesz halogeny 12V)
  • Puszki instalacyjne (jeśli wymagane do ukrycia połączeń)

Schemat połączenia równoległego – jak poprawnie doprowadzić zasilanie do każdej oprawy?

Wykonanie połączenia równoległego jest intuicyjne i bezpieczne. Oto jak to zrobić krok po kroku:

1. Doprowadź zasilanie główne: Z puszki rozgałęźnej lub bezpośrednio z instalacji doprowadź główną linię zasilającą (przewód fazowy L, neutralny N i ochronny PE) do miejsca, gdzie będą znajdować się oprawy.
2. Rozgałęź zasilanie: Wygodnym sposobem jest użycie złączek Wago. Do każdej złączki (osobno dla fazy, neutralnego i ochronnego) podłącz główny przewód zasilający.
3. Podłącz każdą oprawę indywidualnie: Z każdej złączki wyprowadź osobne przewody (L, N, PE) do każdej oprawki halogenowej. Oznacza to, że każda oprawa ma swój własny, bezpośredni dostęp do zasilania.
4. Zachowaj kolory przewodów: Pamiętaj o standardowych kolorach: brązowy/czarny dla fazy (L), niebieski dla neutralnego (N) i żółto-zielony dla ochronnego (PE). To kluczowe dla bezpieczeństwa i późniejszej konserwacji.
5. Sprawdź poprawność połączeń: Po podłączeniu wszystkich opraw, upewnij się, że wszystkie połączenia są solidne i bezpieczne.
6. Test działania: Dopiero po upewnieniu się, że wszystko jest poprawnie podłączone i zabezpieczone, możesz włączyć zasilanie i przetestować działanie oświetlenia.

Przeczytaj również: Jaki kolor ma kabel uziemienia? Klucz do bezpieczeństwa w domu

Montaż w suficie podwieszanym – praktyczne wskazówki instalacyjne

Montaż halogenów w suficie podwieszanym wymaga nieco więcej uwagi. Oto kilka moich praktycznych wskazówek:

• Prawidłowe wycinanie otworów: Użyj odpowiedniej otwornicy, aby wyciąć otwory o średnicy zgodnej z zaleceniami producenta oprawy. Zbyt mały otwór utrudni montaż, zbyt duży – spowoduje, że oprawa nie będzie się trzymać.
• Zapewnienie odpowiedniej wentylacji: Niektóre żarówki halogenowe (szczególnie starszego typu) generują dużo ciepła. Upewnij się, że w suficie podwieszanym jest wystarczająca przestrzeń i wentylacja, aby zapobiec przegrzewaniu się żarówek i materiałów sufitu. W przypadku LEDów problem jest mniejszy, ale nadal warto o tym pamiętać.
• Zabezpieczenie przewodów i złączek: Wszystkie połączenia i złączki powinny być umieszczone w puszkach instalacyjnych lub odpowiednio zabezpieczone, aby nie stykały się z elementami konstrukcyjnymi sufitu.
• Pozostawienie wystarczającej długości przewodów: Zostaw około 15-20 cm zapasu przewodu przy każdej oprawie. Ułatwi to późniejszą wymianę żarówki lub konserwację, bez konieczności demontażu całego sufitu.
• Upewnienie się, że oprawy są stabilnie zamocowane: Oprawy powinny być mocno osadzone w otworach, aby nie wypadały i nie chwiały się.
