Oświetlenie przy schodach powinno działać bez zastanowienia: wchodzisz, zapalasz z dołu albo z góry, a po drodze niczego nie szukasz po omacku. Właśnie na tym polega dobrze wykonany układ schodowy, ale same łączniki to tylko część zadania - liczy się też dobór przewodów, miejsce puszek, typ opraw i to, czy instalacja ma zostać odporna na przyszłą automatykę. W tym tekście pokazuję wszystko krok po kroku, z naciskiem na praktykę montażową.
Najkrótsza droga do poprawnego układu schodowego
- Najprostszy wariant steruje jednym światłem z dwóch miejsc i wymaga dwóch łączników schodowych.
- Przy trzech lub większej liczbie punktów potrzebujesz łącznika krzyżowego albo modułu przekaźnikowego.
- W instalacji przełącza się fazę, a przewód neutralny i ochronny prowadzi się bezpośrednio do oprawy.
- Do planowania opłaca się zostawić zapas żył i głębokie puszki, zwłaszcza gdy w grę wchodzą LED-y albo smart sterowanie.
- Najczęstsze błędy to zamiana przewodów korespondencyjnych, brak neutralnego w puszce i łączenie opraw LED niezgodnie z ich zasilaniem.
Jak działa układ i kiedy ma sens
W praktyce podłączenie schodowe to układ, w którym jedno światło można włączać i wyłączać z dwóch miejsc - najczęściej na dole i u góry biegu. Ja traktuję to jako bazę dla każdej sensownej instalacji przy schodach, bo bezpieczeństwo i wygoda w tym miejscu są ważniejsze niż sama estetyka osprzętu. Jeśli schody są dłuższe, mają spocznik albo prowadzą przez kilka kondygnacji, zwykły pojedynczy łącznik szybko przestaje wystarczać.
Warto od razu rozróżnić dwa scenariusze. Pierwszy to klasyczne oświetlenie sufitowe lub kinkietowe sterowane z dwóch punktów. Drugi to lampy schodowe, czyli małe oprawy przy stopniach albo w ścianie, które często pracują ciągle po zmroku albo reagują na czujnik ruchu. To drugie rozwiązanie wygląda nowocześniej, ale od strony elektrycznej wymaga lepszego planu zasilania.
Jeżeli celem jest szybki i tani montaż, układ z dwoma łącznikami wygrywa prostotą. Jeżeli jednak od razu widzisz potrzebę dodatkowego punktu sterowania, scen świetlnych albo integracji z automatyką, lepiej zaplanować instalację szerzej już na starcie. To oszczędza późniejszych przeróbek i od razu ustawia cały projekt we właściwym kierunku.
Jak zaplanować przewody i osprzęt przed montażem
Ja zawsze zaczynam od odpowiedzi na trzy pytania: ile punktów sterowania ma być dziś, ile może dojść później i czy w puszkach ma być miejsce na moduł inteligentny. Od tego zależy nie tylko typ łączników, lecz także liczba żył w kablu, głębokość puszek i to, czy instalacja nie zamknie drogi do rozbudowy.
- Do obwodu oświetleniowego najczęściej stosuje się przewody 1,5 mm².
- W typowej instalacji schodowej między łącznikami prowadzi się dwa przewody korespondencyjne, czyli żyły przenoszące sygnał między osprzętem.
- Jeśli chcesz zostawić miejsce na automatykę, sensownie jest przewidzieć głębokie puszki i dodatkową żyłę zapasową tam, gdzie to możliwe.
- Przy LED-ach sprawdź wymagania zasilacza, bo nie każdy moduł lub ściemniacz współpracuje z każdą oprawą.
- W miejscach narażonych na kurz lub wilgoć dobieraj osprzęt i oprawy z odpowiednim stopniem IP.
- W domowych obwodach oświetleniowych często spotyka się zabezpieczenie B10, ale finalny dobór musi wynikać z projektu i parametrów przewodów.
W praktyce lubię też sprawdzać, czy w puszce przy schodach da się zmieścić nie tylko mechaniczny łącznik, ale i ewentualny przekaźnik dopuszkowy. To drobiazg, który później oszczędza kucia ścian i prowizorycznych obejść w instalacji, a przy nowoczesnym oświetleniu bywa ważniejszy niż sam design ramki.
Gdy plan jest gotowy, można rozpisać sam schemat i od razu zobaczyć, gdzie najłatwiej o błąd.
Schemat połączeń dla dwóch i większej liczby punktów
W najprostszym wariancie faza wchodzi na wspólny zacisk pierwszego łącznika schodowego, dwa przewody korespondencyjne łączą oba łączniki, a z zacisku wspólnego drugiego łącznika wychodzi przewód do lampy. Przewód neutralny i ochronny omijają łączniki i trafiają bezpośrednio do oprawy. To podstawowa zasada, której nie warto komplikować, bo od niej zależy i działanie, i bezpieczeństwo.
Przy trzech punktach sterowania środkowy element nie jest kolejnym zwykłym łącznikiem schodowym, tylko łącznikiem krzyżowym. On zamienia pary przewodów korespondencyjnych miejscami, dzięki czemu obwód może zmieniać stan z dodatkowego punktu. Jeśli ktoś próbuje zrobić trzy punkty bez krzyżowego albo bez modułu elektronicznego, zwykle kończy z układem, który działa tylko częściowo albo wymaga niepotrzebnych kompromisów.
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| Faza zasilająca | Wchodzi do pierwszego łącznika | Nie prowadzi się jej losowo przez wszystkie puszki |
| Przewody korespondencyjne | Łączą łączniki między sobą | Muszą być właściwie oznaczone i nie powinny być mylone z neutralnym |
| Przewód do lampy | Wychodzi z drugiego łącznika do oprawy | To on jest załączaną fazą |
| Neutralny i ochronny | Zasilają oprawę bezpośrednio | Nie służą jako przewody sterujące |
| Łącznik krzyżowy | Dodaje trzeci punkt sterowania | Montuje się go między dwoma łącznikami schodowymi |

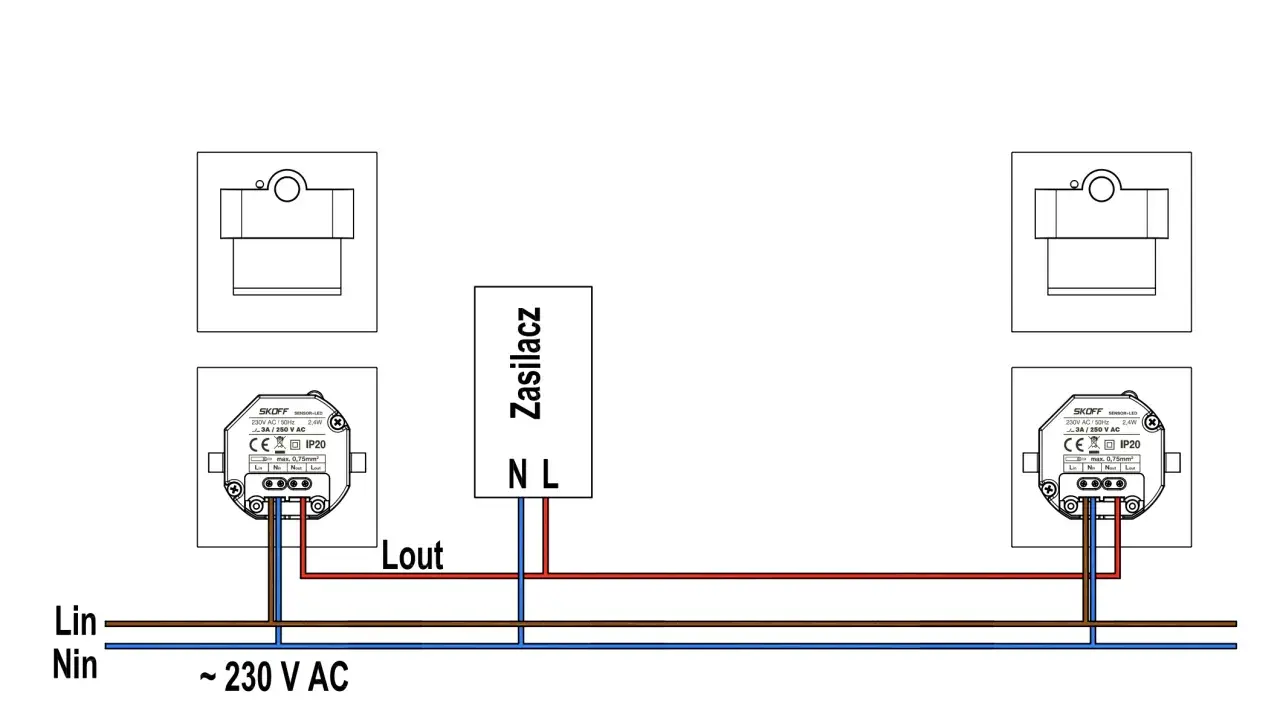

Jeśli pracujesz z lampami LED na 12 lub 24 V, schemat zmienia się trochę bardziej: zwykle steruje się zasilaczem albo kontrolerem, a nie samą taśmą czy modułem LED. Wtedy trzeba pilnować nie tylko połączeń, lecz także mocy zasilacza, zapasu obciążenia i zgodności z systemem ściemniania. Ten etap bardzo łatwo spłaszczyć, a potem problem wraca w postaci migotania albo martwych segmentów. Przy niskonapięciowym LED-zie dokładność ma większe znaczenie niż „na oko powinno działać”.
Przy takim schemacie czas przejść do samego montażu, bo to właśnie na etapie łączenia przewodów najczęściej wychodzą różnice między teorią a rzeczywistością.
Jak wykonać montaż krok po kroku
Proces, który u mnie sprawdza się najlepiej, jest prosty, ale nie można go robić na skróty. Przed dotknięciem przewodów wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia miernikiem dwubiegunowym. Dopiero potem ma sens montaż osprzętu. Jeśli nie masz praktyki przy 230 V, ten etap najlepiej oddać elektrykowi - tu nie ma miejsca na eksperymenty.- Sprawdź, ile żył masz w puszkach i czy zgadza się to ze schematem.
- Oznacz przewody korespondencyjne, zanim je rozłączysz.
- Podłącz fazę do zacisku wspólnego pierwszego łącznika.
- Połącz oba łączniki dwoma przewodami korespondencyjnymi.
- Zacisk wspólny drugiego łącznika połącz z przewodem prowadzącym do lampy.
- Neutralny i ochronny poprowadź bezpośrednio do oprawy.
- Zamontuj osprzęt, włóż przewody bez naprężeń i dokręć zaciski zgodnie z zaleceniem producenta.
- Włącz zasilanie i przetestuj każdy punkt sterowania kilkukrotnie.
Jeżeli montujesz więcej niż jedną oprawę schodową, łącz je równolegle, a nie szeregowo. Szeregowo działają nieprzewidywalnie, jasność spada, a awaria jednej oprawy potrafi wyłączyć cały odcinek. W przypadku taśm LED pilnuję jeszcze jednego detalu: zasilacz dobieram z zapasem mocy na poziomie 20-30 procent, bo pracujący cały czas na granicy możliwości szybko zaczyna sprawiać kłopoty.
Po takim montażu przychodzi moment, w którym najwięcej osób popełnia powtarzalne błędy, więc właśnie na nie warto spojrzeć chłodno.
Najczęstsze błędy, które psują efekt i bezpieczeństwo
W instalacjach schodowych najczęściej widzę te same potknięcia. Nie są efektowne, ale potrafią zepsuć cały układ albo skrócić życie osprzętu.
- Zamiana przewodów korespondencyjnych - układ niby jest zmontowany, ale światło działa odwrotnie albo nie działa stabilnie.
- Prowadzenie neutralnego przez łącznik zamiast bezpośrednio do oprawy - to błąd techniczny i organizacyjny.
- Brak miejsca w puszce - przy zwykłym łączniku jeszcze to uchodzi, przy module smart już nie.
- Dobór LED-ów bez sprawdzenia kompatybilności z ściemniaczem lub zasilaczem - kończy się migotaniem, buczeniem albo brakiem reakcji.
- Łączenie kilku opraw w niewłaściwy sposób - szczególnie wtedy, gdy ktoś robi z nich układ szeregowy.
- Zbyt mało uwagi dla IP i warunków otoczenia - w chłodnym, wilgotnym lub zakurzonym miejscu to naprawdę ma znaczenie.
Ja zwracam też uwagę na kolorystykę przewodów. Kolory pomagają, ale nie zastępują pomiaru, a w starych instalacjach zdarzają się niespodzianki. Jeśli układ jest nieczytelny, lepiej poświęcić kwadrans na identyfikację żył niż później szukać usterki po omacku. Najwięcej problemów robi nie sam schemat, tylko pośpiech przy uruchomieniu.
Skoro wiesz już, czego unikać, zostaje pytanie praktyczne: który wariant sterowania wybrać, żeby nie przepłacić i nie zamknąć sobie drogi do rozbudowy?
Który wariant sterowania wybrać
Nie każdy układ schodowy musi wyglądać tak samo. Inaczej projektuję instalację w nowym domu, inaczej w mieszkaniu po remoncie, a jeszcze inaczej przy schodach z lampami LED i czujnikiem zmierzchu. Wybór zależy od tego, czy ważniejsza jest prostota, liczba punktów sterowania, czy późniejsza wygoda.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia | Koszt osprzętu |
|---|---|---|---|---|
| Dwa łączniki schodowe | Gdy potrzebujesz sterowania z dwóch miejsc | Najprostszy, tani, łatwy do serwisowania | Nie rozwiązuje komfortowo sterowania z trzech i więcej punktów | około 40-120 zł |
| Schodowe + krzyżowy | Gdy chcesz trzy lub więcej punktów sterowania | Klasyczny, przewidywalny, bez elektroniki | Więcej okablowania i większa liczba puszek | około 70-180 zł |
| Przekaźnik bistabilny lub moduł smart | Gdy liczba punktów ma rosnąć albo chcesz automatyki | Duża elastyczność, łatwa rozbudowa, czasem zdalne sterowanie | Większy koszt, często potrzeba neutralnego w puszce | około 120-300 zł |
| Czujnik ruchu lub zmierzchu | Gdy ważna jest wygoda i oszczędność czasu | Światło zapala się samo, dobre przy przejściach nocnych | Nie zawsze zastępuje manualne sterowanie, wymaga dobrego ustawienia | około 60-250 zł |
W nowoczesnych wnętrzach często wybieram układ mieszany: klasyczne sterowanie z dwóch miejsc plus czujnik lub moduł, który przejmuje część pracy po zmroku. To rozwiązanie nie zawsze jest najtańsze, ale praktycznie zwykle wygrywa, bo nie zmusza domowników do jednego sposobu korzystania ze światła. I właśnie o takiej przyszłościowej rezerwie warto pomyśleć jeszcze przed zamknięciem puszek.
Co zostawić w instalacji, żeby nie kuć ścian drugi raz
Jeśli robię instalację przy schodach od zera, zawsze myślę trochę do przodu. Najwięcej oszczędza nie sam osprzęt, tylko to, że w ścianie zostaje miejsce na zmianę koncepcji: dodatkowa żyła, głęboka puszka, sensowne prowadzenie przewodów i opisane obwody w rozdzielnicy.
- Zostaw neutralny w miejscu, gdzie może pojawić się moduł smart albo czujnik.
- Wybieraj głębokie puszki, jeżeli planujesz przekaźniki, ściemniacze lub większą liczbę połączeń.
- Nie zamykaj się na jeden typ osprzętu, jeśli schody są częścią większego systemu oświetlenia.
- Przy LED-ach przewiduj zasilacz z zapasem i dostęp do niego po montażu.
- Opisz przewody i obwody od razu, bo po roku nikt nie pamięta, co było czym.
To właśnie w takich detalach różni się instalacja tylko poprawna od instalacji wygodnej w codziennym użyciu. Dobrze wykonany układ schodowy nie powinien wymagać myślenia przy każdym wejściu na schody, a jeśli zostawisz sobie trochę technicznego marginesu, zyskasz spokój także przy późniejszych zmianach aranżacji. Najlepsza instalacja to ta, której nie trzeba poprawiać po pierwszym sezonie użytkowania.
