Automatyczne oświetlenie schodów poprawia bezpieczeństwo i usuwa jeden z najbardziej irytujących domowych problemów: szukanie włącznika po ciemku. W tym poradniku pokazuję, jak podłączyć oświetlenie schodowe z czujnikiem ruchu w sposób prosty, bezpieczny i zgodny z praktyką montażową. Wyjaśniam też, kiedy wystarczy jeden sensor, kiedy lepiej zastosować dwa czujniki, a kiedy sens ma sterownik schodowy.
Najważniejsze założenia przed montażem
- Na schodach najczęściej sprawdza się układ z dwoma czujnikami na początku i końcu biegu albo prosty sterownik schodowy.
- Przy taśmach LED 12/24 V czujnik zwykle steruje zasilaczem lub sterownikiem, a nie samą taśmą.
- Nie łącz wyjść dwóch czujników w ciemno - rób to tylko wtedy, gdy producent przewidział taki schemat.
- Startowe ustawienie czasu świecenia na schodach to zwykle 20-30 sekund, a nie kilka minut.
- Czujnik montuj tak, by widział ruch przecinający strefę, a nie grzejniki, okna czy drzwi, które często powodują fałszywe wyzwolenia.
- Jeśli chcesz efekt fali po stopniach, potrzebujesz sterownika schodowego, a nie zwykłego czujnika ruchu.
Jaki układ sprawdza się na schodach najlepiej
Na schodach nie szukam najbardziej rozbudowanego systemu, tylko takiego, który działa przewidywalnie. W praktyce wybór sprowadza się do trzech wariantów: prostego włączania wszystkich punktów po ruchu, układu z dwoma czujnikami na krańcach biegu albo sterownika schodowego, jeśli zależy ci na płynnym efekcie świetlnym.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Jeden czujnik i wszystkie oprawy włączane razem | Krótkie schody, mało punktów świetlnych, prosty montaż | Najmniej elementów, łatwe uruchomienie, niski koszt logiki sterowania | Mniej wygodny przy długim biegu i mniej naturalny przy ruchu w obie strony |
| Dwa czujniki na początku i końcu schodów | Domowe schody używane regularnie, wejście z obu stron | Najbardziej intuicyjne działanie, światło reaguje tam, gdzie użytkownik wchodzi do strefy | Trzeba dobrze dobrać schemat połączeń i unikać łączenia wyjść na skróty |
| Sterownik schodowy lub kaskadowy | Chcesz efekt fali, wiele punktów LED, bardziej dekoracyjne oświetlenie | Lepsza kontrola, płynne zapalanie stopni, większe możliwości rozbudowy | Więcej okablowania i wyższa złożoność instalacji |
Jeśli miałbym doradzić rozwiązanie „na szybko”, zwykle wygrywa układ z dwoma czujnikami i prostą logiką sterowania. Gdy schody są częścią bardziej dopracowanego wnętrza, lepszy bywa sterownik kaskadowy, bo pozwala uzyskać efekt, którego zwykły czujnik nie da. Skoro wiesz już, który wariant ma sens, czas zobaczyć, jak wygląda sam schemat połączeń.

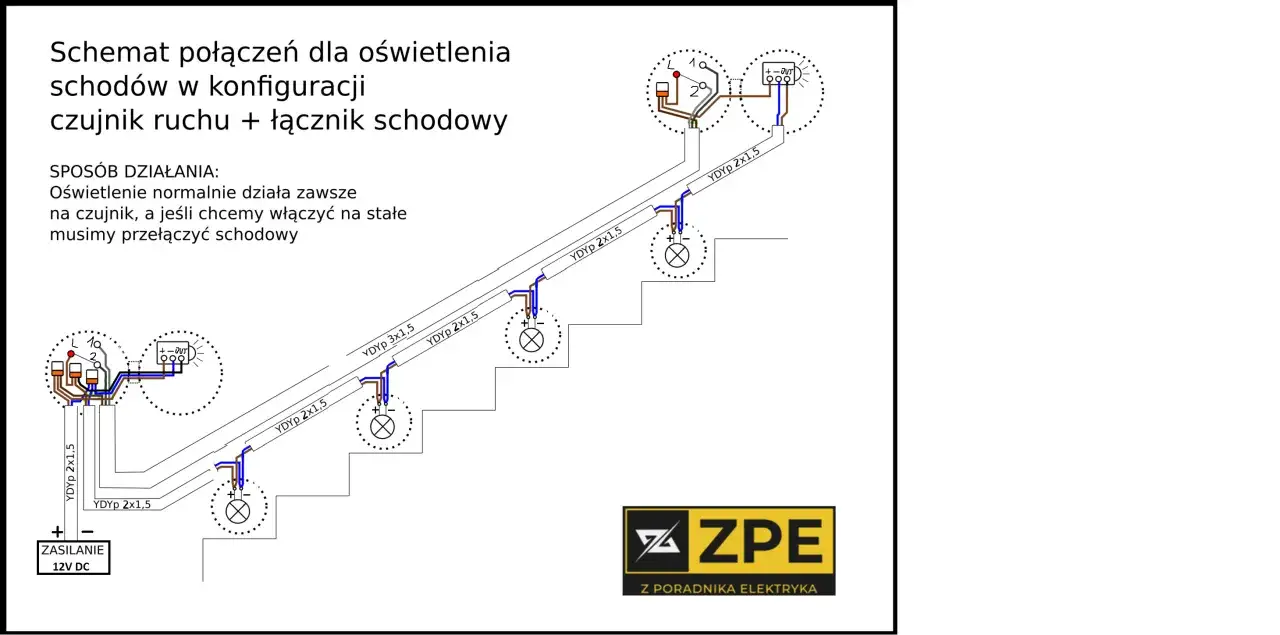

Jak wygląda poprawny schemat podłączenia
W schemacie liczą się trzy podstawowe oznaczenia: L to faza, N to neutralny, a OUT, LOAD albo L' to wyjście sterowane. Nazwy różnią się między producentami, ale zasada jest podobna: czujnik dostaje zasilanie, a potem podaje napięcie na lampę, zasilacz LED albo sterownik pośredni.
W typowej instalacji przydaje się jeszcze przewód ochronny PE, jeśli oprawa lub zasilacz tego wymaga. Nie opieram się tu wyłącznie na kolorach żył, bo w starszych instalacjach potrafią się zdarzyć odstępstwa. Kolory są wskazówką, nie dowodem.
- L - faza zasilająca czujnik.
- N - przewód neutralny, potrzebny do zasilania elektroniki.
- OUT / LOAD / L' - wyjście, które uruchamia oprawę lub zasilacz.
- PE - ochrona przeciwporażeniowa, prowadzona do opraw i urządzeń, które jej wymagają.
Najważniejsza zasada brzmi: jeśli dwa czujniki mają sterować tym samym oświetleniem, nie łączę ich wyjść w ciemno. Takie połączenie działa tylko wtedy, gdy producent przewidział ten schemat. W innych przypadkach bezpieczniej użyć sterownika schodowego albo przekaźnika pośredniego, bo inaczej czujniki mogą się wzajemnie zasilać i układ zacznie żyć własnym życiem. Kiedy przewody i zaciski są jasne, można przejść do montażu krok po kroku.
Jak podłączyć instalację krok po kroku
W domu spotykam dwa główne scenariusze: oprawy 230 V oraz taśmy LED 12/24 V z zasilaczem. Logika działania jest podobna, ale miejsce wpięcia czujnika już nie. Zanim zaczniesz, przygotuj miernik lub próbnik, złączki, puszkę instalacyjną i upewnij się, że masz miejsce na bezpieczne schowanie połączeń.

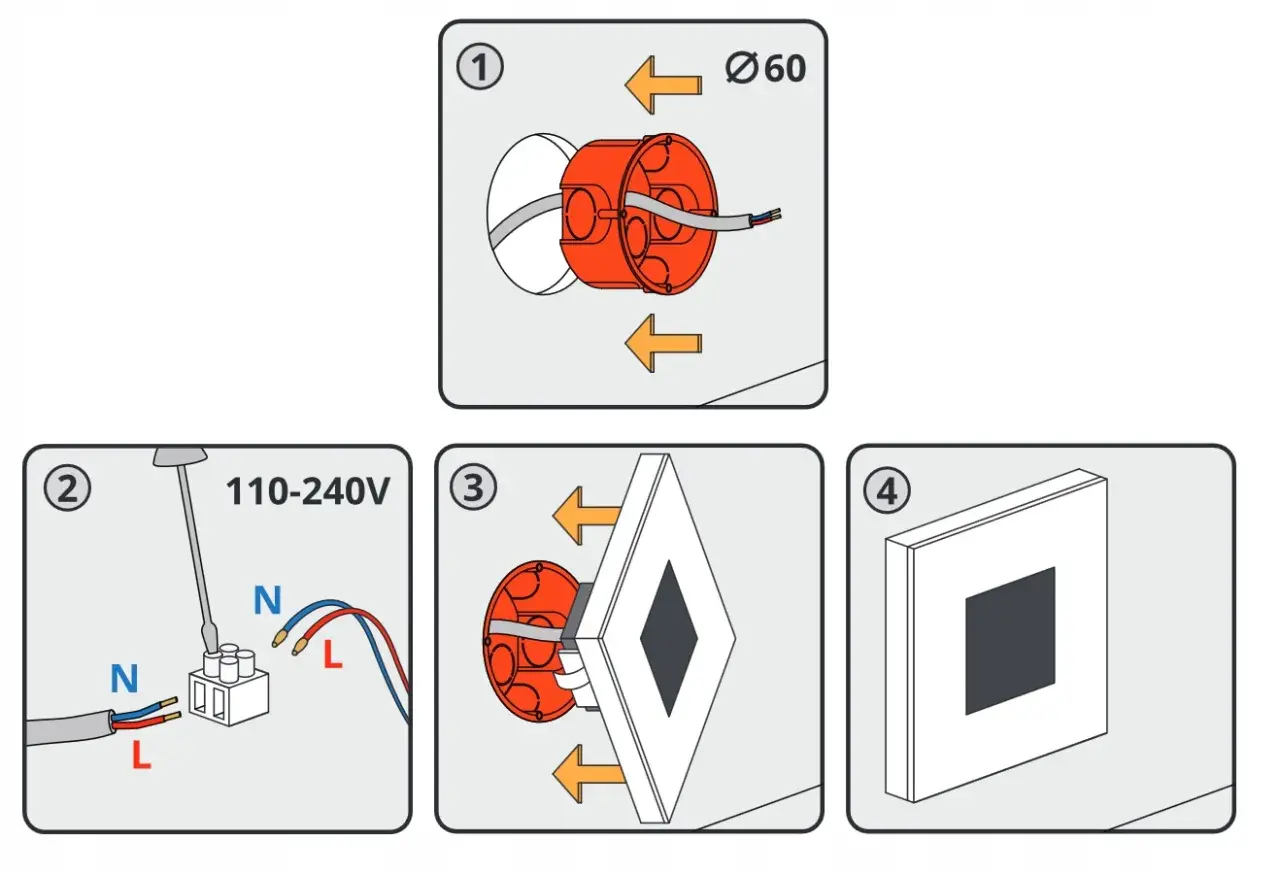

Oprawy 230 V
- Odłącz zasilanie i sprawdź brak napięcia na obwodzie.
- Podaj zasilanie L i N do czujnika zgodnie ze schematem producenta.
- Wyjście sterowane OUT podłącz do lampy lub grupy opraw.
- Przewód PE poprowadź bezpośrednio do opraw, jeśli tego wymagają.
- Jeśli masz dwa czujniki, połącz je tylko w sposób przewidziany w instrukcji albo przez sterownik pośredni.
- Po montażu wykonaj test, przechodząc schody w obu kierunkach.
Taśmy LED 12/24 V
- Zasilanie 230 V doprowadź do zasilacza LED.
- Sprawdź, czy czujnik ma sterować stroną sieciową, czy niskonapięciową - to zależy od jego konstrukcji.
- Jeśli czujnik pracuje po stronie 230 V, jego wyjście włącza zasilacz, a dopiero zasilacz zasila taśmę.
- Jeśli czujnik ma obsługiwać niskie napięcie, upewnij się, że jego wyjście jest do tego dopuszczone prądowo i napięciowo.
- Taśmy LED nie zasilam bezpośrednio z czujnika, jeśli producent nie przewidział takiej pracy - najpierw sprawdzam obciążenie, potem dopiero podłączam układ.
Ja przy takich instalacjach zaczynam od najprostszego testu: jedno wejście, jedno wyjście, jedno źródło światła. Dopiero potem dokładam drugi czujnik, dodatkowe stopnie albo funkcję zmierzchu. To oszczędza czas, bo łatwiej znaleźć błąd na małym układzie niż na całym ciągu opraw. Samo podłączenie nie wystarczy jednak, jeśli czujnik będzie patrzył w złe miejsce, więc następny krok to montaż i ustawienia.
Gdzie zamontować czujniki i jak je ustawić
Na schodach czujnik ma reagować na wejście do strefy, a nie na każdy ruch w domu. Dlatego tak ważne są wysokość, kierunek i zasięg. W kartach katalogowych czujników ściennych spotyka się zwykle zakresy montażu rzędu 1,5-3,5 m albo 1,8-2,5 m, więc traktuję je jako punkt wyjścia, a nie sztywną regułę dla każdego modelu.
Miejsce montażu
- Przy schodach najlepiej montować czujniki na początku i końcu biegu, tak aby widziały ruch wchodzący do strefy.
- W przypadku PIR ustaw sensor tak, by wykrywał ruch przecinający pole detekcji, a nie poruszanie się wprost na niego.
- Unikaj miejsca naprzeciwko grzejników, nawiewów, dużych okien i drzwi, które często powodują fałszywe wyzwolenia.
- Jeśli czujnik ma regulację kąta, lekko skieruj go wzdłuż schodów, ale nie tak, by „patrzył” na pustą przestrzeń za daleko poza biegiem.
Przeczytaj również: Czarne kable na suficie - Styl czy chaos? Poradnik
Nastawy, od których warto zacząć
- TIME - czas świecenia po wykryciu ruchu. Na schodach zwykle zaczynam od 20-30 sekund, a przy dłuższych biegach odrobinę wydłużam.
- LUX - próg jasności otoczenia. W wielu modelach zakres regulacji wynosi od 0 do 1000 lx, więc można ustawić reakcję tylko po zmroku albo także w słabszym świetle dziennym.
- czułość - jeśli model ją ma, obniż ją przy małych schodach, wąskim korytarzu albo wtedy, gdy w domu są zwierzęta.
W praktyce robię tak: najpierw ustawiam czas krótko, potem przechodzę schody kilka razy normalnym krokiem, a na końcu sprawdzam działanie po zmroku. Jeśli światło gaśnie za wcześnie, wydłużam czas. Jeśli zapala się od byle ruchu, zawężam pole detekcji albo obniżam czułość. Gdy te zasady nie wystarczą, zwykle winny jest jeden z kilku powtarzalnych błędów.
Najczęstsze błędy, które psują działanie
Na schodach większość problemów nie wynika z samego czujnika, tylko z montażu. To dobra wiadomość, bo oznacza, że wiele usterek da się usunąć bez wymiany całego systemu. Z drugiej strony takie błędy potrafią być upierdliwe, bo instalacja wygląda poprawnie, a mimo to światło zachowuje się nielogicznie.
- Czujnik zamontowany w złym miejscu - nie widzi wejścia na schody, tylko pustą ścianę albo fragment korytarza.
- Zbyt długi czas świecenia - światło pali się niepotrzebnie po przejściu, co psuje komfort i zwiększa zużycie energii.
- Łączenie wyjść dwóch sensorów bez sprawdzenia instrukcji - jeden czujnik może zasilać drugi i układ zacznie działać losowo.
- Brak osobnego podejścia do LED - zasilacz, taśma i czujnik muszą być dobrane jako jeden zestaw, a nie trzy przypadkowe elementy.
- Zbyt czuły sensor - reaguje na ruch za ścianą, firanki, drzwi lub przechodzącą osobę poza schodami.
- Brak testu po zmroku - przy aktywnym LUX układ w dzień może wydawać się martwy, choć technicznie działa poprawnie.
Najbardziej niedoceniany błąd to pośpiech przy uruchomieniu. Jeśli nie sprawdzisz układu w rzeczywistych warunkach, łatwo uznasz, że czujnik jest wadliwy, podczas gdy problem leży tylko w ustawieniach albo w kierunku montażu. Gdy celem jest nie tylko włączenie światła, ale też efekt wizualny, wchodzi do gry sterownik schodowy.
Kiedy sterownik schodowy daje lepszy efekt
Jeśli chcesz po prostu zapalić światło po ruchu, zwykły czujnik wystarczy. Jeżeli jednak zależy ci na efekcie fali, płynnym rozświetlaniu stopni albo pracy wielu punktów świetlnych w jednej sekwencji, sterownik schodowy robi dużą różnicę. W takich układach każdy przekaźnik obsługuje jeden punkt świetlny, więc logika instalacji jest dużo bardziej uporządkowana.
To rozwiązanie szczególnie dobrze działa przy nowoczesnych realizacjach LED. Czujnik ruchu staje się wtedy aktywatorem, a sterownik odpowiada za to, w jakiej kolejności zapalają się stopnie. Dzięki temu instalacja wygląda bardziej dopracowanie i mniej „technicznie” niż proste włączenie wszystkich opraw naraz.
- Wybierz zwykły czujnik, gdy potrzebujesz tylko praktycznego zapalenia schodów.
- Wybierz sterownik kaskadowy, gdy chcesz efekt przesuwającego się światła.
- Wybierz układ niskonapięciowy, gdy pracujesz na taśmach LED lub kilku punktach świetlnych i zależy ci na większej kontroli.
Ja traktuję sterownik jako właściwy wybór wszędzie tam, gdzie oświetlenie schodowe ma być nie tylko funkcjonalne, ale też estetyczne. Jeśli jednak instalacja ma być szybka, tania i bez rozbudowanej logiki, prostszy układ z czujnikiem ruchu nadal ma pełny sens. Na koniec zostaje już tylko krótka kontrola przed pierwszym uruchomieniem.
Co jeszcze sprawdzić przed pierwszym uruchomieniem
Przed włączeniem zasilania robię ostatni, krótki przegląd. To najprostszy sposób, żeby uniknąć zwarcia, migotania albo niepotrzebnego rozbierania świeżo zamkniętej puszki. Sam montaż bywa prosty, ale pierwszy test pokazuje od razu, czy instalacja została zrobiona logicznie.
- Sprawdź, czy wszystkie połączenia są solidne i schowane w puszce lub obudowie.
- Upewnij się, że przewody nie są ściśnięte przez ramkę, obudowę albo element wykończeniowy.
- Zweryfikuj, czy sensor nie widzi źródła ciepła, okna lub ruchu spoza schodów.
- Przetestuj układ zarówno w dzień, jak i po zmroku, jeśli działa funkcja LUX.
- Jeśli oprawy migoczą albo nie gasną poprawnie, sprawdź dopuszczalne obciążenie czujnika i zasilacza.
- Po kilku dniach użytkowania wróć do ustawień i lekko skoryguj czas świecenia, jeśli trzeba.
Dobrze zrobione oświetlenie schodowe ma działać bez myślenia o nim: wchodzi się, światło się zapala, po chwili gaśnie. Największą różnicę robi nie drogi gadżet, tylko poprawny schemat, sensowne miejsce montażu i spokojne ustawienie parametrów po pierwszych testach.
