Przewód ochronny PE - Jak podłączyć żółto-zielony kabel?

W instalacji oświetleniowej zielono-żółta żyła nie jest dodatkiem, tylko elementem ochrony przed porażeniem. Kabel żółto zielony to przewód ochronny PE, który odprowadza prąd uszkodzeniowy i pomaga zabezpieczeniom zadziałać, zanim metalowa obudowa oprawy stanie się zagrożeniem. Poniżej wyjaśniam, jak go rozpoznać, kiedy trzeba go podłączyć, jakie błędy pojawiają się najczęściej i co zrobić w starszej instalacji bez osobnego PE.

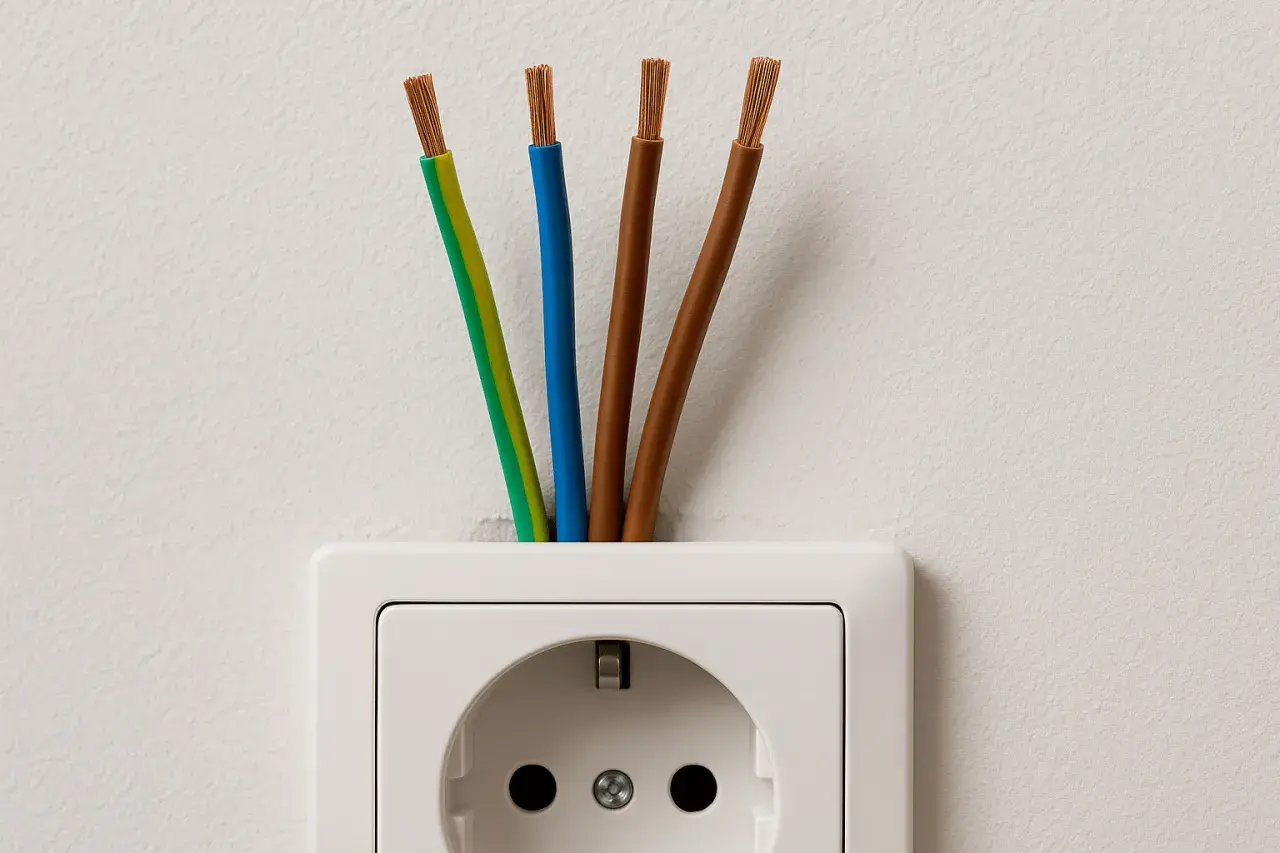

Co naprawdę oznacza zielono-żółta żyła

W praktyce to przewód ochronny PE, czyli żyła przeznaczona do ochrony przeciwporażeniowej. W normach identyfikacji żył, takich jak PN-HD 308 S2:2007 i IEC 60445, kombinacja żółtego i zielonego jest zarezerwowana właśnie dla tej funkcji. Ja traktuję to bardzo dosłownie: jeśli przewód ma taką barwę, nie powinien pełnić innej roli niż ochrona.

To oznacza, że nie używa się go jako przewodu fazowego ani neutralnego. W typowej instalacji faza ma barwę brązową, czarną albo szarą, a przewód neutralny jest niebieski. Taki podział nie jest estetycznym detalem, tylko językiem, który pozwala szybko zrozumieć, co dzieje się w obwodzie i ogranicza ryzyko pomyłki podczas montażu lamp, łączników czy gniazd.

Warto też rozróżnić kolor od funkcji. Zielono-żółta izolacja nie oznacza, że przewód „ma coś z uziemieniem” w sensie potocznym, tylko że jest elementem układu ochronnego instalacji. To ważne szczególnie w oświetleniu, gdzie obudowa oprawy może być metalowa, a błąd w podłączeniu nie pokaże się od razu. Z tej sekcji płynnie przechodzimy do tego, jak ten przewód działa, gdy pojawia się awaria.

Jak przewód ochronny działa w praktyce

Najprościej mówiąc, przewód ochronny ma stworzyć bezpieczną drogę dla prądu uszkodzeniowego. Gdy izolacja przewodu fazowego ulegnie uszkodzeniu i napięcie pojawi się na metalowej obudowie lampy, PE odprowadza ten prąd do instalacji ochronnej, a następnie do zabezpieczeń, które mają wyłączyć zasilanie. Chodzi o to, żeby obudowa nie utrzymywała niebezpiecznego potencjału.

W dobrze wykonanej instalacji prąd roboczy nie powinien płynąć przewodem ochronnym. Inaczej mówiąc, PE nie ma „pracować” na co dzień, tylko zadziałać wtedy, gdy coś poszło nie tak. Dlatego wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego - to dodatkowa ochrona, a nie zamiennik właściwego okablowania.

W oświetleniu ma to jeszcze jeden wymiar: metalowa oprawa bez poprawnie podłączonego PE może wyglądać normalnie, ale przy uszkodzeniu izolacji stać się niebezpieczna. To właśnie dlatego przy montażu lamp nie patrzę wyłącznie na to, czy „świeci”, tylko czy obwód ochronny jest domknięty. I to prowadzi nas do praktyki montażowej, gdzie najłatwiej popełnić błąd.

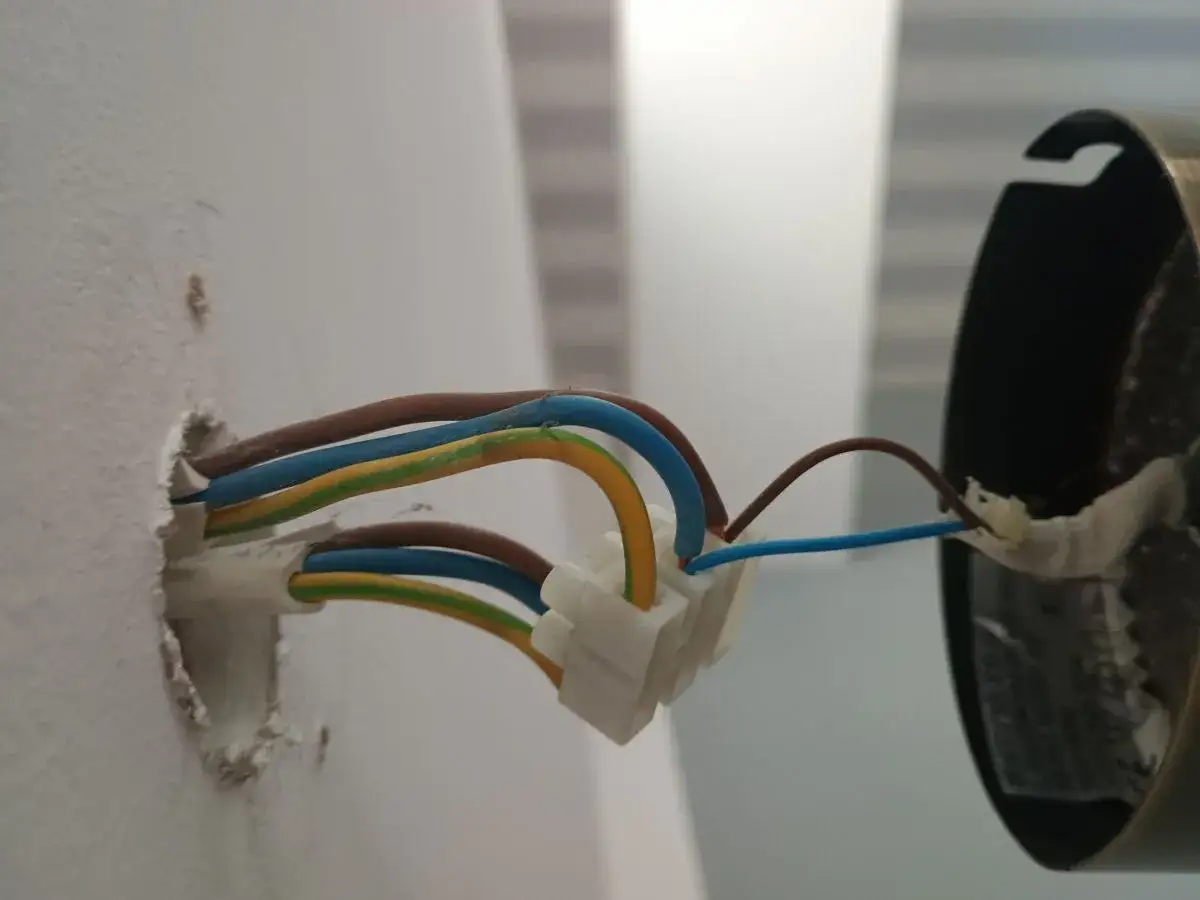

Jak podłączyć go podczas montażu oprawy i osprzętu

Ja przy montażu lamp zaczynam od klasy ochronności oprawy. Jeśli oprawa jest klasy I, przewód ochronny musi mieć swoje miejsce na zacisku PE; jeśli jest klasy II, konstrukcja zapewnia podwójną lub wzmocnioną izolację i zwykle nie ma zacisku ochronnego. To rozróżnienie jest praktyczne, bo od razu mówi, czy zielono-żółta żyła ma być podłączona do oprawy, czy tylko bezpiecznie odłożona w puszce.

1. Odłącz zasilanie i sprawdź brak napięcia miernikiem dwubiegunowym, a nie „na oko”.
2. Zidentyfikuj zacisk PE na oprawie, puszce albo metalowej podstawie. Zwykle jest oznaczony symbolem uziemienia.
3. Wsuń przewód ochronny do właściwego zacisku i dokręć go zgodnie z zaleceniem producenta, bez nadmiernego luzu.
4. Nie mieszaj funkcji żył - zielono-żółtej nie wolno użyć jako przewodu roboczego, nawet jeśli brakuje miejsca albo ktoś „tak kiedyś robił”.
5. Przy oprawie klasy II nie podłączaj PE do obudowy, ale też nie odcinaj go bezmyślnie; przewód powinien zostać odizolowany i zabezpieczony w puszce.
6. Po montażu sprawdź ciągłość ochrony i upewnij się, że przewody nie są napięte mechanicznie ani przyciśnięte przez osprzęt.

W przypadku opraw metalowych, kinkietów łazienkowych czy lamp podwieszanych z elementami przewodzącymi to właśnie poprawne podłączenie PE robi największą różnicę. Gdy coś ma obudowę z metalu, nie traktuję ochrony jako dodatku. Traktuję ją jako część konstrukcji, bez której montaż jest po prostu niepełny.

Jeżeli w puszce sufitowej masz przewód ochronny, a nowa oprawa go nie wymaga, nie zwalnia to z obowiązku zachowania porządku w połączeniach. Zostawienie przewodu luźno albo jego ucięcie „na równo” to proszenie się o kłopot przy kolejnej wymianie lampy. Z takiego porządku wynika kolejna ważna sprawa: różnica między PE, N i PEN.

PE, N i PEN to nie to samo

Te trzy oznaczenia często myli się podczas remontu, zwłaszcza w starszych mieszkaniach. Ja patrzę na nie tak: PE odpowiada za bezpieczeństwo, N za powrót prądu roboczego, a PEN łączy obie funkcje w jednym przewodzie w określonych układach sieciowych. Tego nie da się mieszać przypadkowo, bo konsekwencje pojawiają się nie od razu, tylko przy awarii albo dotyku metalowej części urządzenia.

Największy błąd, jaki widzę przy remontach, to robienie mostka między N i PE, bo „wtedy działa i jest uziemienie”. To złe rozumowanie. W instalacji ochronnej nie chodzi o to, żeby coś po prostu przewodziło, tylko żeby przewodziło we właściwym układzie i we właściwym momencie. Jeśli trzeba rozdzielić PEN na PE i N, robi się to w odpowiednim punkcie instalacji, zgodnie z projektem i zasadami danego układu sieciowego.

Ta różnica szczególnie boli w starym budownictwie, gdzie przewody bywają opisane niekonsekwentnie, a kolory nie zawsze odpowiadają dzisiejszym standardom. Dlatego następna sekcja jest praktyczna do bólu: pokazuje pomyłki, które naprawdę zdarzają się przy montażu.

Najczęstsze błędy, które widzę przy remoncie

• Użycie zielono-żółtej żyły jako fazy - czasem ktoś „pożycza” ją do łącznika, bo brakuje przewodu. To grozi pomyłką przy kolejnych pracach i realnym zagrożeniem.
• Odcięcie przewodu ochronnego - oprawa może świecić, ale obudowa traci ochronę, czyli dokładnie to, co miało chronić użytkownika.
• Mostkowanie PE z N przy lampie - działa pozornie, ale może powodować nieprawidłową pracę zabezpieczeń i fałszywe poczucie bezpieczeństwa.
• Zostawienie luźnego końca bez izolacji - przewód ochronny też wymaga porządnego zakończenia, nawet jeśli nie jest podłączony do oprawy klasy II.
• Brak kontroli po montażu - jeśli nie sprawdzisz ciągłości ochrony i poprawności zacisków, ryzyko wychodzi dopiero po czasie.
• Ocenianie instalacji wyłącznie po kolorze - w starych obwodach to za mało; przed podłączeniem trzeba potwierdzić funkcję żył pomiarem.

Najbardziej zdradliwy jest pośpiech. Lampę da się zamontować szybciej niż poprawnie zdiagnozować obwód, ale to krótkotrwała oszczędność. Jeden nieprzemyślany ruch potrafi skasować cały sens przewodu ochronnego.

W praktyce właśnie tu wraca pytanie o stare instalacje: co zrobić, gdy w suficie nie ma osobnego PE, a oprawa wygląda na taką, która go potrzebuje? Odpowiedź zależy od układu sieci i stanu obwodu, więc nie ma sensu zgadywać.

Co zrobić, gdy w starym obwodzie nie ma osobnego PE

Jeżeli w punkcie przyłączeniowym widzisz tylko dwa przewody, nie zakładaj automatycznie, że „tak ma być”. W starszych instalacjach spotyka się układ TN-C z przewodem PEN, ale to nie jest zielone światło do robienia dowolnych mostków. Taki obwód trzeba najpierw rozpoznać, a dopiero potem decydować, czy można bezpiecznie zasilić nową oprawę.

W praktyce masz trzy rozsądne scenariusze. Po pierwsze, modernizacja obwodu i doprowadzenie osobnego PE. Po drugie, wybór oprawy klasy II, jeśli warunki montażu na to pozwalają. Po trzecie, konsultacja z elektrykiem, kiedy układ przewodów jest niejasny albo w grę wchodzi łazienka, metalowa obudowa lub stara aluminiowa instalacja. Wyłącznik różnicowoprądowy nie tworzy przewodu ochronnego, więc nie traktuję go jako obejścia problemu.

Jeżeli ktoś próbuje rozwiązać brak PE przez „podpięcie pod neutralny”, to zwykle kończy się to tylko lepszym samopoczuciem na chwilę, a nie bezpieczną instalacją. Z mojego punktu widzenia lepiej zrezygnować z szybkiego montażu niż zostawić obwód w stanie, którego nie da się uczciwie obronić przy następnym przeglądzie. To prowadzi do ostatniej, bardzo praktycznej kontroli.

Jedna kontrola przed zamknięciem puszki oszczędza najwięcej kłopotów

• Sprawdź oznaczenia zacisków przed wpięciem przewodów.
• Nie ufaj samemu kolorowi, jeśli instalacja jest stara albo była przerabiana.
• Nie skracaj przewodu ochronnego tylko po to, żeby szybciej zamknąć puszkę.
• Po montażu zrób test, a jeśli masz możliwość, także pomiar ciągłości i skuteczności ochrony.

Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: kolor pomaga, ale nie zastępuje pomiaru i poprawnego podłączenia. W instalacjach oświetleniowych to właśnie zielono-żółta żyła często decyduje o tym, czy montaż jest po prostu wykonany, czy naprawdę bezpieczny. Gdy mam choć cień wątpliwości co do układu przewodów, zatrzymuję się przed zgadywaniem - i to jest zwykle najrozsądniejsza decyzja.
