Przy montażu lampy najłatwiej o pomyłkę właśnie na przewodzie neutralnym, bo w puszce wszystko wygląda podobnie, a od właściwego rozpoznania zależy bezpieczeństwo i poprawna praca oprawy. W nowych instalacjach odpowiedź jest prosta: przewód N ma kolor niebieski, a jego oznaczenie na schematach to litera N. Poniżej wyjaśniam, jak odróżnić go od L i PE, co zrobić w starszych instalacjach oraz jak nie popełnić typowych błędów przy podłączaniu oświetlenia.
Najważniejsze zasady przy przewodzie neutralnym warto zapamiętać przed każdym montażem
- N w nowej instalacji ma kolor niebieski lub jasnoniebieski.
- PE jest żółto-zielony, a L najczęściej brązowy, czarny albo szary.
- W starszych instalacjach kolor nie zawsze wystarcza, bo przewody mogły być przerabiane.
- Przed pracą przy lampie trzeba odłączyć zasilanie i sprawdzić brak napięcia.
- PEN to osobny przypadek: łączy funkcję ochronną i neutralną, więc nie wolno go traktować jak zwykłego N.
Jaki kolor ma przewód neutralny N
Odpowiedź jest krótka: przewód neutralny N ma kolor niebieski, najczęściej jasnoniebieski. Taki przewód odpowiada za powrót prądu roboczego do źródła i w dokumentacji występuje jako N. W praktyce spotkasz też potoczne określenie „zero robocze”, ale przy montażu lamp i osprzętu trzymam się oznaczenia N, bo jest jednoznaczne.
| Oznaczenie | Standardowy kolor | Rola w instalacji | Co zapamiętać przy montażu |
|---|---|---|---|
| N | niebieski | przewód neutralny | podłączasz go do zacisku N |
| L | brązowy, czarny lub szary | przewód fazowy | to przewód rozłączany przez włącznik |
| PE | żółto-zielony | przewód ochronny | łączy się z metalową obudową oprawy |
| PEN | żółto-zielony z niebieskim oznaczeniem na końcach | ochronno-neutralny | wymaga szczególnej uwagi, bo nie jest zwykłym N |
Najważniejsza zasada jest prosta: nie używaj niebieskiego koloru do fazy, bo potem każdy kolejny montaż lub serwis staje się niepotrzebnie ryzykowny. Sam kolor to jednak dopiero pierwszy trop, bo w lampie liczy się jeszcze to, do jakiego zacisku prowadzi dana żyła. Dlatego przy podłączaniu oprawy trzeba spojrzeć nie tylko na barwę, ale też na oznaczenia na korpusie i w puszce.

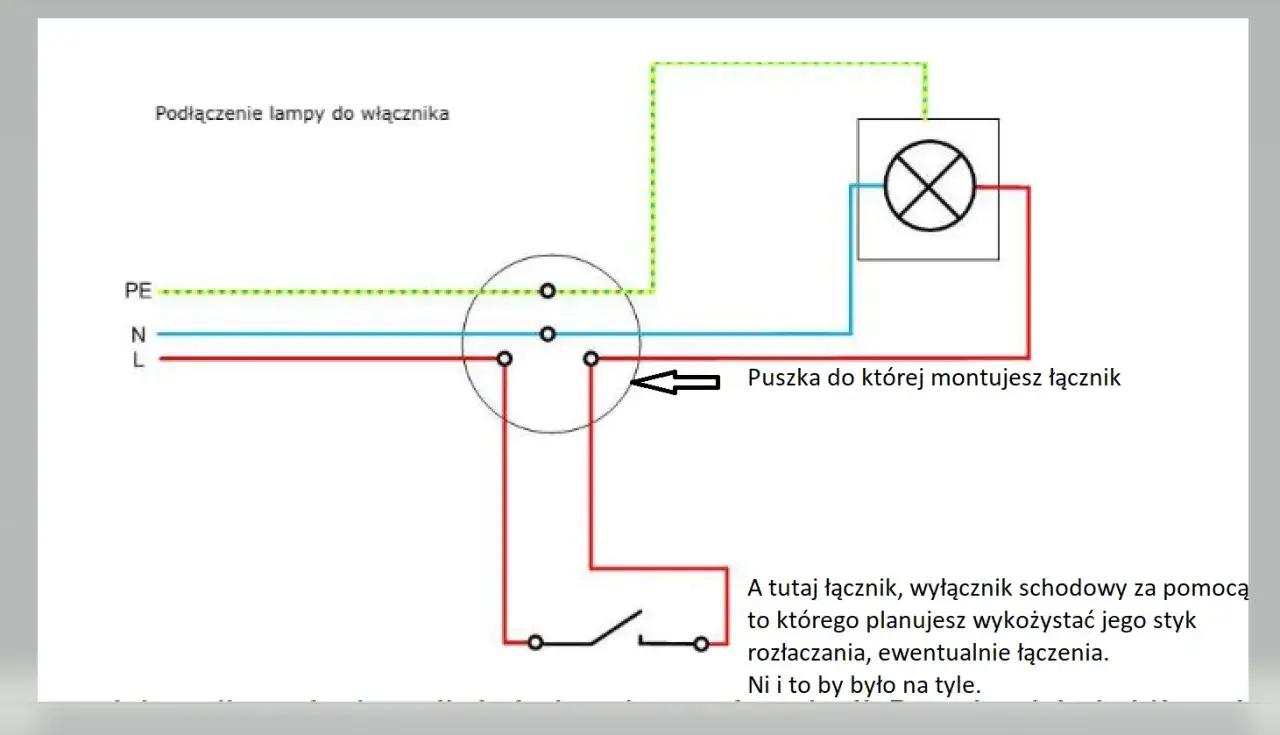

Jak rozpoznać N w lampie, puszce i gnieździe
W oprawach oświetleniowych neutralny zwykle trafia do zacisku oznaczonego literą N. Faza idzie na L, a ochronny na symbol uziemienia albo bezpośrednio do metalowej części oprawy, jeśli producent to przewidział. W lampach klasy II, czyli podwójnie izolowanych, zacisku PE po prostu nie ma, ale N i L nadal muszą być podłączone zgodnie z opisem.
- W suficie przewód niebieski najczęściej jest neutralnym zasilaniem całej oprawy albo całego obwodu.
- W łączniku ściennym zwykle rozłącza się fazę, a nie neutralny, więc N nie powinien przechodzić przez zwykły włącznik.
- W gniazdach i puszkach zaciski są zazwyczaj opisane, dlatego warto oprzeć się na literach, nie tylko na kolorze.
- W oprawach LED neutralny trafia do zasilacza lub drivera i tam również jest oznaczony jako N.
Jeżeli montuję lampę w remoncie, zawsze sprawdzam, czy ktoś wcześniej nie zamienił przewodów miejscami. Na pierwszy rzut oka wszystko może wyglądać poprawnie, ale dopiero opis zacisku i układ obwodu pokazują, czy neutralny faktycznie jest neutralnym. Problem rośnie, gdy instalacja jest starsza albo była już wielokrotnie przerabiana.
Kiedy kolor przewodu nie daje pewności
Kolor jest wiarygodny głównie w nowych instalacjach. W starszych budynkach spotyka się układy, w których przewód niebieski był używany inaczej, a po kolejnych remontach dochodziły jeszcze złączki, taśmy izolacyjne i prowizoryczne oznaczenia. Wtedy sam odcień izolacji przestaje być dowodem.
- Stare instalacje TN-C - możesz spotkać przewód PEN, czyli połączenie funkcji ochronnej i neutralnej.
- Przeróbki po remoncie - ktoś mógł zmienić funkcję żyły, ale nie oznaczyć jej ponownie.
- Oświetlenie modernizowane etapami - w jednej puszce mieszają się nowe przewody z bardzo starymi.
- Brak dokumentacji - bez opisu obwodu pozostaje zgadywanie, a to w elektryce jest złą metodą.
Ja w takich sytuacjach nie ufam samemu kolorowi. Sprawdzam oznaczenia na osprzęcie, historię instalacji i - jeśli coś się nie zgadza - traktuję przewód jako element do weryfikacji, a nie do automatycznego podłączenia. Przy starszych lampach i sufitach po remontach to podejście oszczędza najwięcej błędów.
Najczęstsze błędy przy podłączaniu neutralnego
Tu pomyłki są naprawdę powtarzalne, zwłaszcza przy prostych wymianach lamp. Najbardziej problematyczne są nie tyle spektakularne awarie, ile drobne błędy, które po tygodniu wracają jako migotanie LED, grzanie złączek albo dziwne zachowanie wyłącznika.
- Mylenie N z PE - oprawa może pozornie działać, ale połączenie nie będzie poprawne technicznie.
- Rozłączanie neutralnego zamiast fazy - lampa bywa wtedy „martwa” tylko z pozoru, bo część układu nadal pozostaje pod napięciem.
- Użycie niebieskiej żyły jako fazowej - to jeden z najgorszych nawyków, bo zaciera logikę całej instalacji.
- Słabo dokręcony zacisk - przy LED-ach daje migotanie, a z czasem powoduje nagrzewanie połączenia.
- Brak ponownego oznaczenia po przeróbce - później każdy kolejny montaż staje się zgadywanką.
Jeśli po podłączeniu coś zachowuje się nietypowo, nie zakładaj od razu, że winna jest sama oprawa. Bardzo często problem siedzi w neutralnym albo w złym rozpoznaniu funkcji przewodu, więc warto wrócić do punktu wyjścia i sprawdzić obwód jeszcze raz. Żeby takich sytuacji uniknąć, najlepiej działać według jednego, bezpiecznego schematu.
Co sprawdzić przed zamknięciem puszki i oddaniem instalacji
Przed zamknięciem puszki robię zawsze krótki przegląd. To nie jest nadmiar ostrożności, tylko zwykła oszczędność czasu, bo większość poprawek wynika później z drobiazgów, których można było uniknąć przy pierwszym montażu.
Najpierw wyłączam właściwy obwód w rozdzielnicy i upewniam się, że zasilanie rzeczywiście zniknęło. Potem sprawdzam brak napięcia odpowiednim testerem, a nie „na oko”, bo przy oświetleniu to właśnie pozorna pewność bywa najgorsza. Na koniec porównuję oznaczenia N, L i PE z dokumentacją oprawy oraz układem przewodów w puszce, a także kontroluję, czy złączki pasują do przekroju przewodu - w typowych obwodach oświetleniowych często spotyka się 3×1,5 mm².
Jeśli instalacja jest starsza, przewody mają nietypowe kolory albo nie pasują do opisu, nie zamykam puszki „na wiarę”. W praktyce lepiej poświęcić kilka minut na weryfikację niż wracać do poprawki, gdy lampa zacznie migotać albo przestanie działać po pierwszym włączeniu. To właśnie taki porządek pracy daje najbezpieczniejszy efekt i pozwala uniknąć niepotrzebnych niespodzianek przy oświetleniu.
