Dwie lampy pod jeden włącznik - Jak to zrobić bezpiecznie?

Połączenie dwóch punktów świetlnych pod jeden klawisz to jeden z tych tematów, które wyglądają prosto, dopóki nie trzeba wejść w puszkę, rozpoznać żył i zdecydować, co ma być wspólne, a co prowadzone osobno. Poniżej wyjaśniam, jak podłączyć dwie lampy pod jeden włącznik pojedynczy, jak rozpoznać przewody w typowej instalacji 230 V i jak uniknąć błędów, które najczęściej psują taki montaż.

Jak działa układ dwóch lamp sterowanych jednym klawiszem

W praktyce chodzi o jeden obwód oświetleniowy, w którym oba źródła światła dostają zasilanie w tym samym momencie. Najprościej myśleć o tym tak: włącznik nie „zarządza” osobno każdą lampą, tylko podaje napięcie na wspólny przewód fazowy, a ten rozdziela się dalej na dwa punkty świetlne.

To dlatego w takich instalacjach lampy łączy się równolegle. Każda oprawa ma wtedy własną drogę do neutralnego N, ale faza załączana z łącznika jest dla nich wspólna. Taki układ daje równą jasność, jest prosty w serwisie i nie wprowadza dziwnych efektów spadku napięcia, które pojawiają się przy błędnym łączeniu szeregowym.

Jeżeli ktoś pyta mnie, czy warto kombinować z innym układem, odpowiedź zwykle brzmi: tylko wtedy, gdy naprawdę potrzebujesz osobnego sterowania. W pozostałych sytuacjach prosty układ równoległy wygrywa przejrzystością. Skoro wiemy już, jak to działa, pora przygotować instalację tak, żeby później nie szukać przewodów po omacku.

Jeśli chcesz zapalać każdą lampę osobno, pojedynczy klawisz nie wystarczy. Wtedy lepszy będzie łącznik świecznikowy albo inne rozwiązanie pozwalające rozdzielić sterowanie, ale to już inny układ niż ten opisany w tym artykule.

Co przygotować przed podłączeniem

Przed montażem sprawdzam nie tylko sam włącznik, ale też to, czy puszka i przewody pozwalają na bezpieczne połączenie. W praktyce przydają się: próbnik lub miernik napięcia, śrubokręt, ściągacz izolacji, złączki sprężynowe, drabina i latarka. Jeśli trzeba doprowadzić przewód od nowa, najczęściej używa się kabla o przekroju 1,5 mm² w odmianie dobranej do instalacji i sposobu prowadzenia trasy.

Najczęściej kupuję też kilka drobiazgów, które ratują czas: złączki WAGO lub podobne, dodatkową puszkę, gdy stara jest za płytka, oraz odrobinę zapasu przewodu. Przy takiej robocie koszt samej drobnicy zwykle mieści się w przedziale 20–80 zł, ale jeśli trzeba wymienić przewód albo osprzęt, budżet rośnie szybko.

• Sprawdź zasilanie w rozdzielnicy i upewnij się, że obwód jest martwy.
• Rozpoznaj żyły w puszce i przy oprawach, nie ufając ślepo kolorom w starej instalacji.
• Zaplanuj miejsce na złączki, bo zbyt mała puszka to częsty problem po zamknięciu sufitu.
• Ustal typ oprawy: z zaciskiem PE albo w II klasie ochronności, bez potrzeby podłączania ochronnego.

W nowych instalacjach zwykle łatwo trzymać się standardowych kolorów: brązowy lub czarny jako faza, niebieski jako neutralny i żółto-zielony jako ochronny. W starszych mieszkaniach spotyka się jednak inne zestawienia, więc po przygotowaniu przychodzi najważniejszy moment: samo podłączenie. To właśnie tam popełnia się najwięcej błędów.

Jak podłączyć dwie lampy krok po kroku

Ja robię to zawsze w tej samej kolejności. Najpierw odłączam zasilanie w rozdzielnicy i sprawdzam brak napięcia miernikiem, a dopiero potem rozbieram puszkę i oprawy. Sam klawisz na ścianie nie jest dowodem, że przewody są bezpieczne w dotyku.

1. Odłącz obwód i potwierdź brak napięcia na przewodach.
2. Otwórz puszkę lub punkt łączeniowy i rozpoznaj przewód zasilający, przewód do włącznika oraz przewody prowadzące do obu lamp.
3. Połącz przewody neutralne N obu lamp ze wspólnym neutralnym zasilania.
4. Połącz przewody ochronne PE, jeśli oprawy i instalacja tego wymagają.

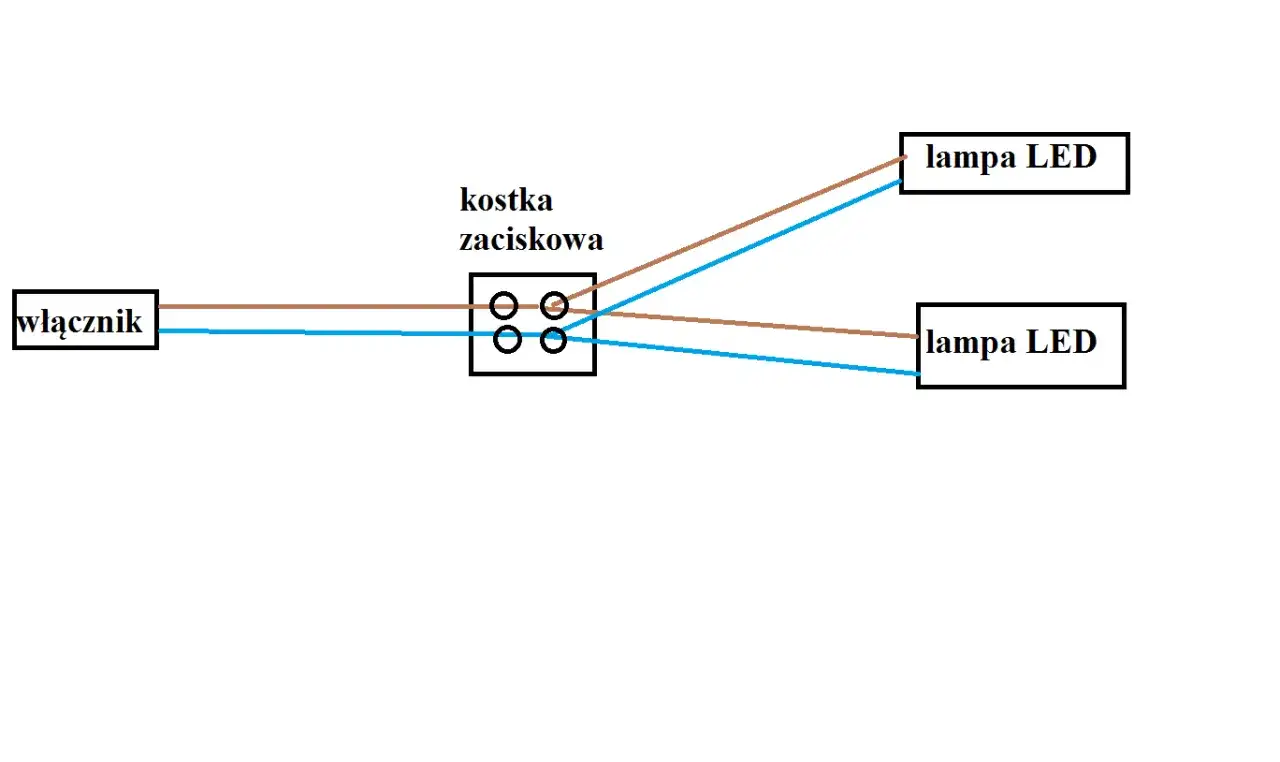

5. Przewód fazowy wychodzący z łącznika podziel na dwa odgałęzienia i poprowadź go do obu lamp.
6. W każdej oprawie podłącz fazę do zacisku L, neutralny do N, a ochronny do PE lub obudowy zgodnie z instrukcją producenta.
7. Ułóż przewody tak, żeby nie były naprężone, a potem zamknij puszkę i sprawdź działanie układu po ponownym załączeniu zasilania.

Jeśli lampy wiszą w dwóch różnych miejscach, rozdzielenie fazy najwygodniej zrobić w puszce sufitowej albo w punkcie rozgałęźnym, a nie na skrętkach upchanych pod oprawą. To drobna różnica, ale w praktyce decyduje o tym, czy późniejszy serwis będzie prosty, czy będzie wymagał rozkuwania połowy sufitu.

Warto też pamiętać o jednej rzeczy, którą początkujący często pomijają: jeśli jedna z lamp jest metalowa i ma zacisk ochronny, nie wolno go ignorować. Z kolei w oprawach bez zacisku PE przewodu ochronnego nie wciska się na siłę do zacisku „na wszelki wypadek”. Tu naprawdę trzeba trzymać się instrukcji konkretnej oprawy. Kiedy układ jest już złożony, najczęściej pojawia się pytanie nie o sam schemat, tylko o błędy, które da się łatwo przeoczyć.

Najczęstsze błędy, które psują montaż

W takich instalacjach najbardziej nie lubię pośpiechu. Jeden źle rozpoznany przewód potrafi sprawić, że instalacja będzie działała, ale niebezpiecznie. Drugi problem to brak miejsca w puszce, przez co połączenia są ściśnięte i z czasem zaczynają się luzować.

• Łączenie lamp szeregowo zamiast równolegle. Efekt bywa słaby i nieprzewidywalny.
• Rozłączanie przewodu neutralnego zamiast fazowego. Światło gaśnie, ale oprawa nadal może pozostawać pod napięciem.
• Pomijanie przewodu PE tam, gdzie oprawa i instalacja go wymagają.
• Ufanie wyłącznie kolorom w starych instalacjach, które były wielokrotnie przerabiane.
• Upychanie złączek w zbyt małej puszce, co utrudnia zamknięcie osprzętu i pogarsza trwałość połączeń.
• Brak testu po montażu, czyli założenie, że skoro klawisz kliknął, to wszystko jest dobrze.

W starszych mieszkaniach dochodzą jeszcze przewody aluminiowe, ślady dawnych przeróbek i brak czytelnego rozdziału N oraz PE. W takiej sytuacji nie próbuję „zgadywać” na podstawie samego koloru izolacji, bo cena pomyłki jest po prostu za wysoka. I właśnie dlatego następna decyzja dotyczy nie tyle techniki, ile rozsądku: kiedy można zrobić to samemu, a kiedy lepiej odpuścić.

Kiedy zrobić to samemu, a kiedy wezwać elektryka

Przy prostym układzie, nowej instalacji i czytelnych przewodach samodzielny montaż bywa całkiem sensowny. Warunek jest jeden: trzeba umieć bezpiecznie odłączyć zasilanie, sprawdzić brak napięcia i rozpoznać funkcje przewodów bez zgadywania. Jeśli tego nie masz, nie traktowałbym takiej pracy jako dobrego pola do nauki.

Jeśli chodzi o czas, doświadczona osoba zamyka prosty montaż w około pół godziny, ale bezpieczne sprawdzenie i uporządkowanie przewodów potrafi wydłużyć pracę do godziny. To normalne. Lepiej poświęcić dodatkowe 20 minut niż później wracać do rozkręcania oprawy po pierwszym zwarciu albo niepewnym połączeniu. Gdy decyzja o sposobie montażu jest już podjęta, zostaje ostatnia rzecz, o której mało kto myśli przed rozpoczęciem prac: przyszła rozbudowa instalacji.

Co zostawić na przyszłość, żeby nie przerabiać instalacji od nowa

Jeżeli mam choć cień podejrzenia, że za jakiś czas właściciel będzie chciał sterować lampami osobno, od razu zostawiam rezerwę. Najpraktyczniejsze są dodatkowy zapas przewodu w puszce, głębsza puszka i miejsce na kolejne złączki. To drobiazgi, ale później robią ogromną różnicę.

W nowych remontach często opłaca się od razu poprowadzić przewód z jedną żyłą zapasową, nawet jeśli dziś nie jest potrzebna. Dzięki temu w przyszłości łatwiej przerobić układ na sterowanie niezależne albo podłączyć inteligentny moduł bez rozkuwania ścian. Jeśli jednak dzisiejszym celem jest wyłącznie wspólne załączanie obu opraw, nie komplikuję instalacji ponad potrzebę: dwa punkty, jeden klawisz i porządnie wykonane połączenia w zupełności wystarczą.

W takim układzie najważniejsze są trzy rzeczy: poprawny rozdział fazy, pewne połączenie neutralnych i ochrona tam, gdzie jest wymagana. Reszta to już kwestia starannego montażu, a nie żadnej elektrycznej magii.
