W praktyce lutowanie przewodów elektrycznych ma sens tam, gdzie połączenie ma być zwarte, stabilne i dobrze zabezpieczone przed ruchem. Najczęściej wracają tu tematy taśm LED, drobnych napraw wiązek, przewodów niskonapięciowych oraz montażu opraw, w których liczy się nie tylko sam styk, ale też izolacja i odciążenie mechaniczne. Poniżej pokazuję, kiedy ta technika naprawdę działa, jak wykonać ją bez typowych błędów i kiedy lepiej sięgnąć po złączkę zamiast lutownicy.
Najsensowniejsze połączenie to takie, które da się wykonać i utrzymać bez napraw po miesiącu
- W stałych instalacjach 230 V połączenia planuję w puszkach lub obudowach, a nie luzem pod tynkiem.
- Do LED-ów, napraw wiązek i elektroniki niskonapięciowej lut bywa bardzo praktyczny.
- Najczęstszy błąd to traktowanie lutu jak kleju, bez kontaktu mechanicznego i odciążenia kabla.
- Przy kablach 0,5-4 mm² liczy się temperatura grotu, jego masa i czysta miedź.
- Koszulka termokurczliwa daje zwykle lepszy efekt niż sama taśma izolacyjna.
Gdzie ta metoda ma sens, a gdzie już nie
Ja traktuję tę metodę jako narzędzie specjalne, nie domyślny sposób łączenia wszystkiego. W oprawach, sterownikach LED, czujnikach i krótkich odcinkach wiązek niskonapięciowych daje bardzo dobry efekt, bo pozwala zrobić złącze małe i trwałe. W stałej instalacji 230 V, zwłaszcza w ścianie albo pod tynkiem, wolę rozwiązania przewidziane do montażu w puszce lub obudowie; jak podaje WAGO, połączenia powinny być wykonywane właśnie w takich miejscach, a nie luzem schowane w przegrodzie.
- Ma sens przy taśmach LED i krótkich przewodach zasilających oprawy.
- Ma sens przy naprawie przerwanej wiązki w miejscu, które da się dobrze odciążyć i zaizolować.
- Ma sens przy elektronice, sterownikach i drobnych połączeniach sygnałowych.
- Nie jest dobrym wyborem tam, gdzie kabel będzie często pracował na zginanie albo dostawał wibracje bez dodatkowego zabezpieczenia.
- Nie jest też domyślną metodą dla stałej instalacji 230 V w ścianie, bo serwis i kontrola takiego miejsca stają się problemem.
W skrócie: jeśli montaż ma być schludny, dostępny i łatwy do sprawdzenia, najpierw patrzę na warunki pracy połączenia, a dopiero potem na samą cynę. To prowadzi wprost do drugiego pytania, czyli od czego zależy trwałość spoiny.
Co decyduje o trwałości połączenia
Trwałość zaczyna się dużo wcześniej niż przy rozgrzanym grocie. Najpierw musi być czysta miedź, odpowiednia długość odizolowania i sensownie dobrany topnik, bo stop lutowniczy ma zwilżyć metal, a nie przykleić się do brudu. Zakresy 320-350°C dla lutu ołowiowego i 350-380°C dla bezołowiowego są zbliżone do praktyki opisywanej przez BITNER, ale przy grubszym kablu ważniejsza bywa pojemność cieplna grotu niż cyfra na wyświetlaczu.
| Element | Praktyczny zakres | Po co to kontrolować |
|---|---|---|
| Temperatura grotu | około 320-350°C dla lutu ołowiowego, 350-380°C dla bezołowiowego | Za niska daje zimny lut, za wysoka przegrzewa izolację i żyły |
| Grubość spoiwa | 0,5-0,8 mm do cienkich przewodów, 1,0-1,5 mm do grubych | Łatwiej dozować ilość cyny bez robienia metalowej kulki |
| Moc lutownicy | 30-60 W do cienkich przewodów, 60-100 W do grubych kabli | Gruby przewód szybko odbiera ciepło i słaby sprzęt po prostu nie wyrabia |
| Topnik | kalafonia lub No-Clean | No-Clean to topnik, którego resztek nie trzeba zmywać w typowym montażu |
| Odciążenie mechaniczne | koszulka termokurczliwa, opaska, klamra | Lut nie powinien dźwigać całego kabla, bo wtedy pęka najszybciej |
W kablach używam wyłącznie lutu miękkiego. To on pasuje do przewodów i izolacji, z którymi pracuje się przy montażu oświetlenia czy drobnej elektronice. Jeśli połączenie ma być solidne, lut nie może być jedynym elementem trzymającym przewody - przed samym podaniem spoiwa potrzebny jest choćby lekki kontakt mechaniczny żył.
Kiedy parametry są ustawione, przygotowanie przewodu przestaje być formalnością i zaczyna decydować o wszystkim, więc przechodzę do stanowiska pracy oraz samych końcówek.
Jak przygotować przewód i stanowisko pracy
Najwięcej problemów bierze się nie z samego lutowania, tylko z pośpiechu przy przygotowaniu. Ja zaczynam od dobrego ściągacza izolacji, bo nożyk albo przypadkowe obcęgi często nacinają żyły i osłabiają przewód jeszcze przed rozpoczęciem pracy. Standardowa długość odizolowania to zwykle 5-10 mm, a jeśli przewód jest wielodrutowy, końcówkę warto najpierw delikatnie skręcić zgodnie z naturalnym splotem.
- Ściągam izolację tak, żeby nie uszkodzić pojedynczych drucików.
- Jeśli przewód został nacięty, wolę odciąć fragment i zacząć od nowa.
- Nakładam koszulkę termokurczliwą przed lutowaniem, nie po fakcie.
- Czyszczę grot i pobielam go cienką warstwą cyny przed pracą.
- Unieruchamiam przewody w trzeciej ręce albo w prostym uchwycie, żeby nie ruszały się w trakcie chłodzenia.
- Pracuję w suchym, przewietrzonym miejscu, bo topnik i rozgrzana izolacja nie są obojętne dla zdrowia.
W przewodach wielodrutowych ważny jest jeszcze jeden detal: jeśli żyły są rozchylone, spoiwo wejdzie nierówno i połączenie będzie wyglądało dobrze tylko z wierzchu. Dlatego przed złączeniem wstępnie porządkuję splot, a dopiero potem przechodzę do właściwego lutowania. Następny krok pokazuje już sam proces, krok po kroku.

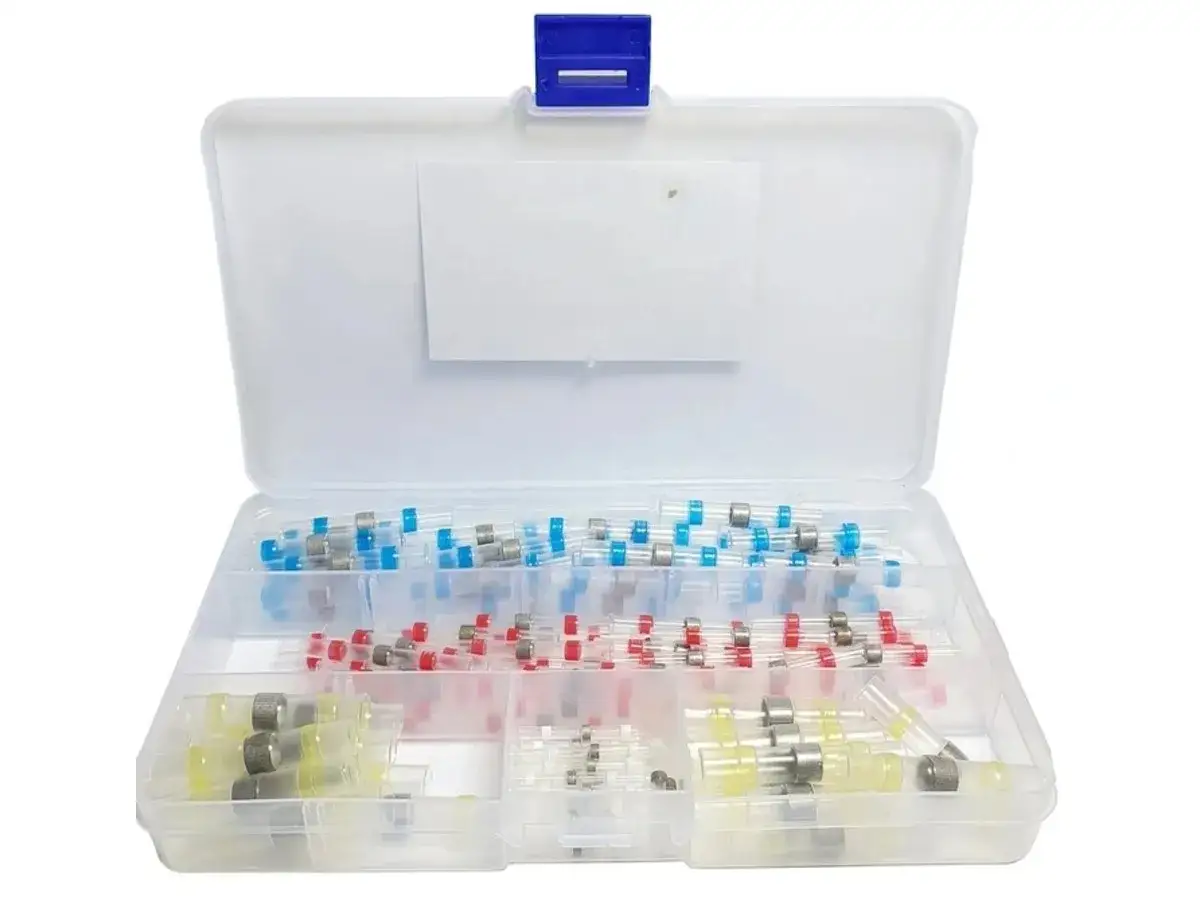

Jak wykonać połączenie krok po kroku
- Odizoluj końce na 5-10 mm i sprawdź, czy nie naruszyłeś żył.
- Załóż koszulkę termokurczliwą na jeden z przewodów, zanim cokolwiek zlutujesz.
- Delikatnie skręć żyły, jeśli pracujesz na przewodzie wielodrutowym.
- Podgrzej przewód grotem, a nie samą cynę. To przewód ma osiągnąć temperaturę roboczą.
- Dotknij spoiwem rozgrzanego miejsca i pozwól, żeby stop lutowniczy wniknął między żyły.
- Nie przesadzaj z ilością. Dobra spoina ma być gładka i zwarta, a zarysy przewodu powinny być nadal widoczne.
- Odstaw lutownicę i zostaw złącze w spokoju do całkowitego ostygnięcia.
- Dopiero na końcu nasuń koszulkę termokurczliwą i obkurcz ją równomiernie.
Jeśli wszystko jest zrobione dobrze, spoina jest równa, bez grudek i bez nadmiaru cyny. Przy lutach bezołowiowych naturalny jest wygląd matowy, więc nie szukam na siłę błysku - ważniejsza jest jednorodność niż połysk. Gdy połączenie po ostygnięciu wygląda jak krucha, chropowata kulka, zwykle trzeba je poprawić od zera.
W instalacjach oświetleniowych często nie pytam już, czy da się zlutować, tylko czy to w ogóle jest najlepsza metoda. I tu wychodzi różnica między techniką poprawną a techniką sensowną w danym miejscu.
Co wybrać w instalacji oświetleniowej: lut, złączkę sprężynową czy zacisk śrubowy
W instalacjach oświetleniowych najczęściej wybieram złączkę sprężynową, bo daje szybki montaż, prosty serwis i dobre trzymanie przewodu bez doginania żył. Lut zostawiam tam, gdzie potrzebuję małego złącza, naprawiam wiązkę albo pracuję przy niskim napięciu i mam pewność, że przewód nie będzie pracował mechanicznie. Zacisk śrubowy traktuję jako rozwiązanie starsze, ale wciąż użyteczne, jeśli jest dobrze dokręcony i dostępny do kontroli.
| Rozwiązanie | Gdzie ma sens | Plusy | Minusy | Moja ocena |
|---|---|---|---|---|
| Połączenie lutowane | LED, elektronika, naprawy wiązek, krótkie odcinki niskonapięciowe | małe, czyste, trwałe przy dobrym wykonaniu | wymaga wprawy i dobrego odciążenia mechanicznego | bardzo dobre, ale nie uniwersalne |
| Złączka sprężynowa | puszki instalacyjne, oprawy, rozgałęzienia przewodów | szybka, powtarzalna, łatwa w serwisie | zajmuje więcej miejsca niż mała spoina | najpraktyczniejsza w większości montażu |
| Zacisk śrubowy | starsze instalacje, miejsca dostępne do kontroli | znany, tani, prosty | przy słabym dokręceniu potrafi się poluzować | użyteczny, ale wymaga dyscypliny montażowej |
| Tulejka zaciskana | linka w terminalu śrubowym | porządkuje żyły, poprawia docisk, ułatwia montaż | dochodzi dodatkowy element i narzędzie do zacisku | świetna, gdy przewód jest giętki |
Przy przewodach giętkich w terminalach śrubowych tulejka zaciskana bywa lepsza niż goła linka, bo końcówka nie rozchodzi się pod naciskiem śruby. To mały detal, ale właśnie takie detale robią różnicę między instalacją, którą da się serwisować, a instalacją, do której później wraca się z poprawkami. A skoro metoda już wybrana, zostają jeszcze błędy, które potrafią zepsuć nawet dobrze zaplanowane połączenie.
Najczęstsze błędy, które psują nawet dobry styk
- Zimny lut - spoina jest matowa, grudkowata i słabo przewodzi. Zwykle oznacza za niską temperaturę albo ruch przewodu podczas stygnięcia.
- Przegrzanie - izolacja ciemnieje, mięknie albo się kurczy, a żyły stają się sztywne. To znak, że grzałeś za długo albo za małym grotem.
- Za dużo cyny - połączenie wygląda jak metalowa kulka zamiast zwartego złącza. Takiego miejsca trudno potem ocenić i równie trudno naprawić.
- Topnik kwasowy - daje szybki efekt, ale pod izolacją potrafi uruchomić korozję. Do kabli tego nie używam.
- Brak odciążenia mechanicznego - przewód zaczyna pracować właśnie na spoinie, więc po kilku ugięciach pęka tam, gdzie nie powinien.
Najprostszy test jakości robię po całkowitym ostygnięciu: delikatnie sprawdzam, czy kabel nie pracuje na samej spoinie i czy koszulka termokurczliwa dobrze przykrywa odsłonięty fragment. Jeśli złącze musi jeszcze „dostać podporę”, to znaczy, że mechanicznie nie jest gotowe. Z takich zasad da się złożyć prosty filtr decyzyjny przed sięgnięciem po lutownicę.
Praktyczny filtr przed sięgnięciem po lutownicę
Przy montażu oświetlenia trzymam prostą zasadę: jeśli połączenie ma pracować w stałej instalacji 230 V, wybieram złączkę w puszce albo rozwiązanie przewidziane przez producenta oprawy. Jeśli to LED, elektronika, naprawa wiązki lub krótki odcinek przewodu niskonapięciowego, lut ma sens, o ile dostaje porządne odciążenie mechaniczne i koszulkę termokurczliwą.
Najwięcej błędów wynika nie z samego spoiwa, tylko z pośpiechu: za niska temperatura, brudny grot, zbyt dużo cyny i brak zabezpieczenia przewodu. Kiedy pilnuję tych czterech rzeczy, połączenie wygląda skromnie, ale działa długo i bez niespodzianek.
