Gdy z sufitu wychodzą cztery żyły, a lampa ma tylko trzy przewody, najważniejsze nie jest „dopasowanie kolorów na oko”, tylko poprawne rozpoznanie funkcji każdej żyły i bezpieczne odseparowanie tego, co nie będzie użyte. W praktyce taki montaż da się wykonać szybko, ale tylko wtedy, gdy wiesz, która żyła jest fazą, która neutralnym, a która ochronnym. Poniżej pokazuję prosty sposób postępowania, typowe warianty instalacji i błędy, które najczęściej psują całą operację.
Najpierw ustal funkcję przewodów, potem łącz lampę
- W nowoczesnym suficie zwykle masz przewód fazowy, neutralny, ochronny oraz dodatkową żyłę fazową z drugiego obwodu lub drugiego klawisza.
- Do lampy z trzema przewodami podłączasz tylko to, czego wymaga oprawa: L, N i ewentualnie PE.
- Czwarty przewód z sufitu zostaje osobno zaizolowany, a nie wciskany „na siłę” do kostki.
- Kolory pomagają, ale w starszych instalacjach nie są wystarczającą wskazówką.
- Jeśli instalacja jest nietypowa, a przewody nie dają się jednoznacznie zidentyfikować, lepiej przerwać pracę niż improwizować.
Co oznacza układ czterech żył w suficie
W takim układzie najczęściej nie chodzi o „nadmiarowy” przewód, tylko o instalację przygotowaną do wygodniejszego sterowania światłem. W jednym punkcie możesz mieć jedną żyłę neutralną, jedną ochronną i dwie żyły fazowe albo jedną fazę zasilającą i jedną fazę sterowaną z innego klawisza. Dla lampy z trzema przewodami oznacza to zwykle prostą sytuację: wykorzystujesz trzy żyły zgodne z funkcją oprawy, a czwartą zostawiasz poza połączeniem.
| Żyła w suficie | Typowy kolor | Rola | Co robię przy lampie 3-żyłowej |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Faza zasilająca | Łączę z przewodem L lampy |
| N | Niebieski | Neutralny | Łączę z przewodem N lampy |
| PE | Żółto-zielony | Ochronny | Łączę z PE lampy, jeśli oprawa go ma |
| L1 lub drugi przewód fazowy | Najczęściej brązowy, czarny albo szary | Druga faza, zwykle z podwójnego włącznika | Izoluję osobno, jeśli lampa ma tylko jeden obwód |
W mojej ocenie najważniejszy wniosek jest prosty: cztery żyły w suficie nie oznaczają, że wszystkie trzeba wykorzystać. Żeby nie zgadywać, trzeba najpierw odróżnić kolor od funkcji, bo dopiero wtedy decyzja o połączeniu ma sens.
Jak rozpoznać przewody bez zgadywania
Kolory są pierwszą wskazówką, ale nie jedyną. W nowoczesnych instalacjach brązowy, czarny i szary zwykle oznaczają przewody fazowe, niebieski to neutralny, a żółto-zielony to ochronny PE. Problem pojawia się w starszych mieszkaniach, gdzie ktoś mógł stosować inne barwy albo mieszać je po własnemu. Dlatego ja zawsze traktuję kolor jako trop, a nie dowód.
Do pracy biorę tester napięcia lub miernik. Zwykły próbnik neonowy pokazuje, że coś jest pod napięciem, ale przy rozpoznawaniu przewodów lepiej sprawdza się miernik albo dwubiegunowy tester. Najpierw wyłączam odpowiedni bezpiecznik, a potem potwierdzam brak napięcia. Dopiero wtedy dotykam przewodów i zdejmuję izolację.
- Brązowy, czarny, szary traktuję jako potencjalną fazę, ale sprawdzam to pomiarem.
- Niebieski przyjmuję jako N, lecz w starych instalacjach potwierdzam go miernikiem.
- Żółto-zielony zostawiam jako PE i nie używam go do żadnych innych funkcji.
- Jeśli w suficie są dwa przewody fazowe, sprawdzam, czy nie pochodzą z podwójnego włącznika.
- Jeśli kolory są nietypowe, nie zgaduję, tylko wracam do pomiaru.
To właśnie ten etap decyduje, czy montaż będzie prosty, czy skończy się szukaniem błędu w całym obwodzie. Gdy funkcje przewodów są już jasne, można przejść do samego podłączenia.

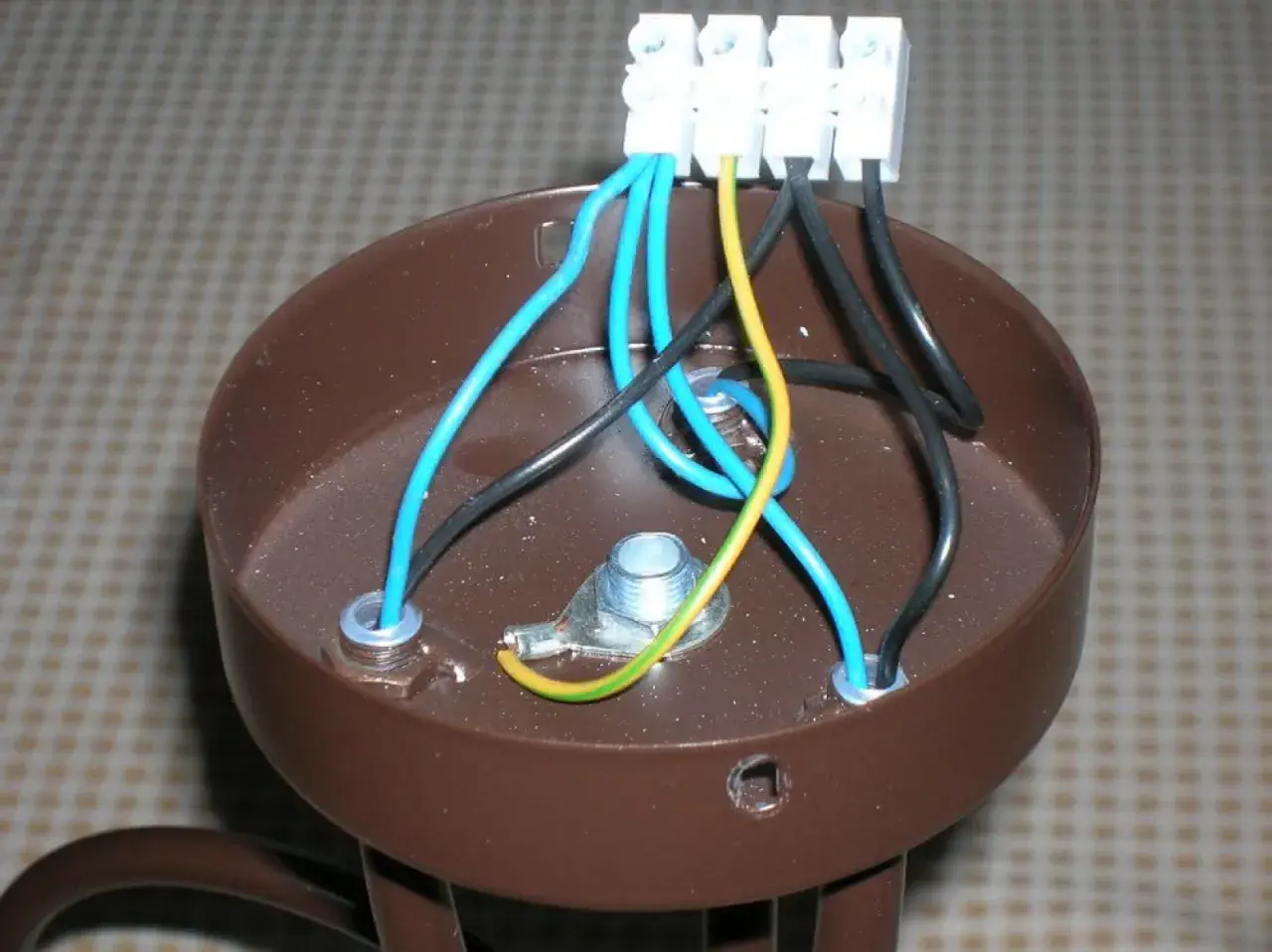

Jak podłączyć lampę z trzema przewodami krok po kroku
Ja zaczynam zawsze od odłączenia zasilania w rozdzielnicy i sprawdzenia, czy w przewodach faktycznie nie ma napięcia. Potem odsłaniam około 1 cm żyły, żeby połączenie siedziało pewnie w kostce albo złączce. To drobiazg, ale właśnie na takim szczególe najczęściej wychodzą później luźne styki.
- Wyłącz odpowiedni obwód i potwierdź brak napięcia testerem.
- Zdejmij osłonę lampy lub podsufitki i przygotuj przewody.
- Połącz przewód N lampy z przewodem neutralnym z sufitu.
- Połącz przewód PE lampy z przewodem ochronnym, jeśli oprawa ma zacisk ochronny.
- Wybierz jedną żyłę fazową z sufitu i połącz ją z L lampy.
- Drugą żyłę fazową odizoluj osobno, żeby nie miała kontaktu z innymi przewodami.
- Zamknij połączenia w złączce, uporządkuj przewody i dopiero wtedy zrób próbne włączenie.
Jeżeli wszystko działa, wyłącz zasilanie jeszcze raz i dopiero wtedy przykręć oprawę na stałe. Najważniejsze jest to, żeby żaden goły odcinek przewodu nie został poza złączką, bo nawet krótki luz potrafi później zrobić zwarcie albo problem z działaniem lampy. To, co zostaje poza połączeniem, wymaga osobnego potraktowania i tu właśnie pojawia się najwięcej pomyłek.
Co zrobić z czwartym przewodem
W przypadku lampy z trzema przewodami czwarta żyła z sufitu zwykle nie jest przeszkodą, tylko elementem instalacji, którego po prostu nie używasz. Najczęściej jest to druga faza z podwójnego włącznika. Jeśli lampa ma jeden obwód świetlny, nie da się sensownie wykorzystać obu faz naraz bez przeróbki oprawy albo instalacji.
| Sytuacja | Co robię | Na co uważać |
|---|---|---|
| Drugi przewód fazowy z podwójnego włącznika | Izoluję go osobno | Nie łączę go z pierwszą fazą „na wszelki wypadek” |
| Kolory nie zgadzają się z normą | Weryfikuję miernikiem | Nie ufam samemu kolorowi izolacji |
| Lampa ma metalową obudowę | Podłączam PE | Nie pomijam przewodu ochronnego |
| Lampa nie ma zacisku ochronnego | Sprawdzam instrukcję oprawy | Nie dorabiam PE „na siłę” do konstrukcji, która tego nie przewiduje |
| Chcę niezależnie sterować dwiema sekcjami lampy | Szukam oprawy z osobnymi obwodami | Jedna żyła fazowa nie da dwóch niezależnych stref świecenia |
Ważna rzecz: nie zwieram dwóch żył fazowych razem, tylko po to, żeby „na pewno działało”. To zły skrót myślowy i często robi więcej szkody niż pożytku, zwłaszcza gdy przewody obsługują różne klawisze. Jeśli lampę trzeba sterować inaczej niż przewiduje fabryczny układ, to jest już temat na przeróbkę, nie na improwizację przy kostce. Najłatwiej uniknąć problemu, jeśli wcześniej znasz typowe błędy, bo wtedy widzisz je jeszcze przed włączeniem zasilania.
Najczęstsze błędy przy takim montażu
Przy prostym montażu ludzie najczęściej nie mylą samej teorii, tylko popełniają kilka praktycznych błędów. Część z nich wygląda niewinnie, ale w elektryce właśnie takie drobiazgi bywają najdroższe w skutkach.
- Zaufanie wyłącznie kolorom - w starej instalacji może to skończyć się błędnym podłączeniem.
- Brak odłączenia zasilania - to podstawowe ryzyko porażenia.
- Zostawienie gołej żyły poza złączką - prowadzi do zwarcia albo przypadkowego kontaktu z metalem lampy.
- Pominięcie PE w metalowej oprawie - osłabia ochronę przeciwporażeniową.
- Wciskanie kilku przewodów pod jeden zacisk bez odpowiedniej złączki - daje słaby styk i grzanie połączenia.
Najbardziej zdradliwy błąd to ten, który nie daje objawów od razu. Lampa może zaświecić, ale jeśli zacisk jest luźny albo PE nie został podłączony tam, gdzie powinien, problem wychodzi dopiero później. Dlatego po zamknięciu lampy sprawdzam jeszcze kilka rzeczy, żeby nie wracać do sufitu po raz drugi.
Po montażu sprawdzam jeszcze trzy rzeczy
Po pierwszym uruchomieniu nie kończę pracy od razu. Zostawiam lampę włączoną na kilka minut i obserwuję, czy świeci stabilnie, czy nic nie mruga i czy obudowa nie zaczyna się niepokojąco nagrzewać. Przy oprawach metalowych zwracam też uwagę, czy przewód ochronny został pewnie osadzony w zacisku.
- Sprawdzam, czy lampa świeci od razu i bez migotania.
- Kontroluję, czy połączenia nie nagrzewają się po 10-15 minutach pracy.
- Upewniam się, że nieużywana żyła jest osobno zaizolowana i schowana w puszce lub podsufitce.
Jeśli po sprawdzeniu wszystko działa stabilnie, montaż można uznać za poprawny. Jeżeli jednak kolory nie zgadzają się z opisem, włącznik zachowuje się nietypowo albo metalowa obudowa nie ma pewnego PE, zatrzymuję pracę i sprawdzam układ jeszcze raz, bo przy oświetleniu lepiej stracić kwadrans niż ryzykować zwarcie albo porażenie.
