Podłączanie lampy - L, N, PE. Zrób to bezpiecznie!

Ten tekst pokazuje, jak podłączyć lampę do domowej instalacji 230 V, jak rozpoznać przewody i jak ocenić, czy dana oprawa wymaga przewodu ochronnego. Skupiam się na praktyce: od wyłączenia zasilania, przez identyfikację L, N i PE, aż po sytuacje, w których instalacja w suficie nie pasuje do lampy. Dzięki temu łatwiej uniknąć błędów, które kończą się poprawką, uszkodzeniem oprawy albo po prostu niebezpiecznym montażem.

Zanim zaczniesz montaż, sprawdź trzy rzeczy

Ja zawsze zaczynam od prostego pytania: co dokładnie wisi na końcu kabla i z jaką instalacją mam do czynienia. To niby oczywiste, ale właśnie na tym etapie najczęściej pojawiają się błędy. Inaczej podłącza się lekką oprawę klasy II, inaczej metalowy żyrandol klasy I, a jeszcze inaczej lampę LED z dodatkowymi przewodami sterującymi.

• Rodzaj oprawy - sprawdź, czy producent przewidział klasę I czy klasę II.
• Liczba przewodów w suficie - dwa, trzy, a czasem więcej żył oznacza zupełnie inny układ pracy.
• Rodzaj mocowania - oprawa musi być nie tylko elektrycznie poprawna, ale też stabilnie zamocowana do stropu lub puszki.

W praktyce najwięcej problemów daje mieszanka starej instalacji z nową lampą. Jeśli w mieszkaniu były kiedyś przeróbki, kolory żył mogą nie odpowiadać temu, co pokazuje instrukcja. Dlatego schemat producenta i pomiar napięcia są ważniejsze niż sama intuicja. Z takim przygotowaniem można przejść do narzędzi, bo one też mają znaczenie.

Przygotuj narzędzia i zabezpiecz miejsce pracy

Do prostego montażu nie potrzebujesz warsztatu, ale kilka rzeczy naprawdę ułatwia pracę i zmniejsza ryzyko pomyłki. Wiele osób próbuje „na szybko”, a potem okazuje się, że najbardziej brakuje jednego porządnego testera albo właściwej złączki.

• Dwubiegunowy tester napięcia - wolę go od pojedynczego próbnika neonowego, bo daje pewniejszy wynik.
• Śrubokręt izolowany i mały płaski w razie zacisków śrubowych.
• Złączki sprężynowe albo zaciski dopasowane do przekroju przewodu.
• Drabina ustawiona stabilnie, najlepiej na równej podłodze.
• Nożyk lub ściągacz izolacji do przygotowania końcówek.
• Tulejki kablowe, jeśli lampa ma przewody wielodrutowe.

Jeśli oprawa jest cięższa, dołóż jeszcze odpowiednie kołki, wkręty albo hak montażowy dobrany do sufitu. Sama elektryka to jedno, ale mechaniczne podparcie musi być równie solidne. Kiedy miejsce pracy jest już przygotowane, można przejść do tego, co naprawdę decyduje o poprawnym połączeniu: identyfikacji przewodów.

Rozpoznaj przewody, zanim cokolwiek połączysz

W typowej instalacji domowej kolorystyka jest czytelna, ale nie traktuję jej jak jedynego dowodu. Zasada jest prosta: kolory pomagają, oznaczenia na lampie porządkują połączenie, a tester potwierdza, że wszystko ma sens. To podejście jest zwyczajnie bezpieczniejsze niż ślepe zaufanie do barw izolacji.

W starszych mieszkaniach spotyka się instalacje, w których kolory nie są już wiarygodne albo żyły były wcześniej wykorzystane inaczej. Właśnie dlatego nie wolno zakładać, że niebieski zawsze jest neutralny, a brązowy zawsze jest jedyną fazą. Gdy masz to już rozpoznane, można przejść do samego montażu.

Podłącz przewody w kolejności, która ogranicza błędy

Najbezpieczniej robić to w uporządkowanej kolejności, bez skracania kroków. Tu nie chodzi o szybkość, tylko o to, żeby po zakończeniu nie wracać do tej samej lampy drugi raz.

1. Wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia w punkcie montażu.

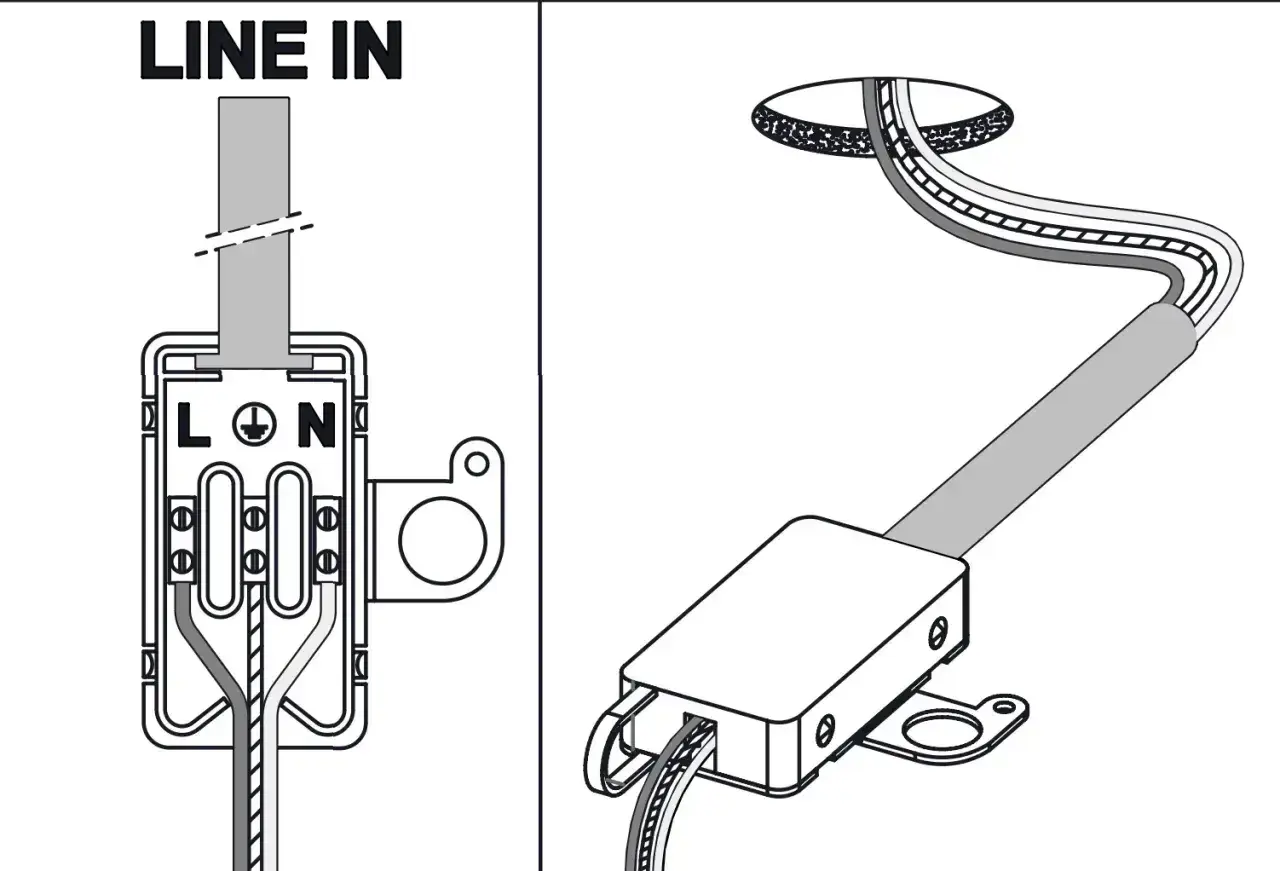

2. Otwórz osłonę lampy i odszukaj zaciski oznaczone jako L, N oraz PE.
3. Jeśli przewody są wielodrutowe, załóż tulejki kablowe, żeby połączenie trzymało pewnie.

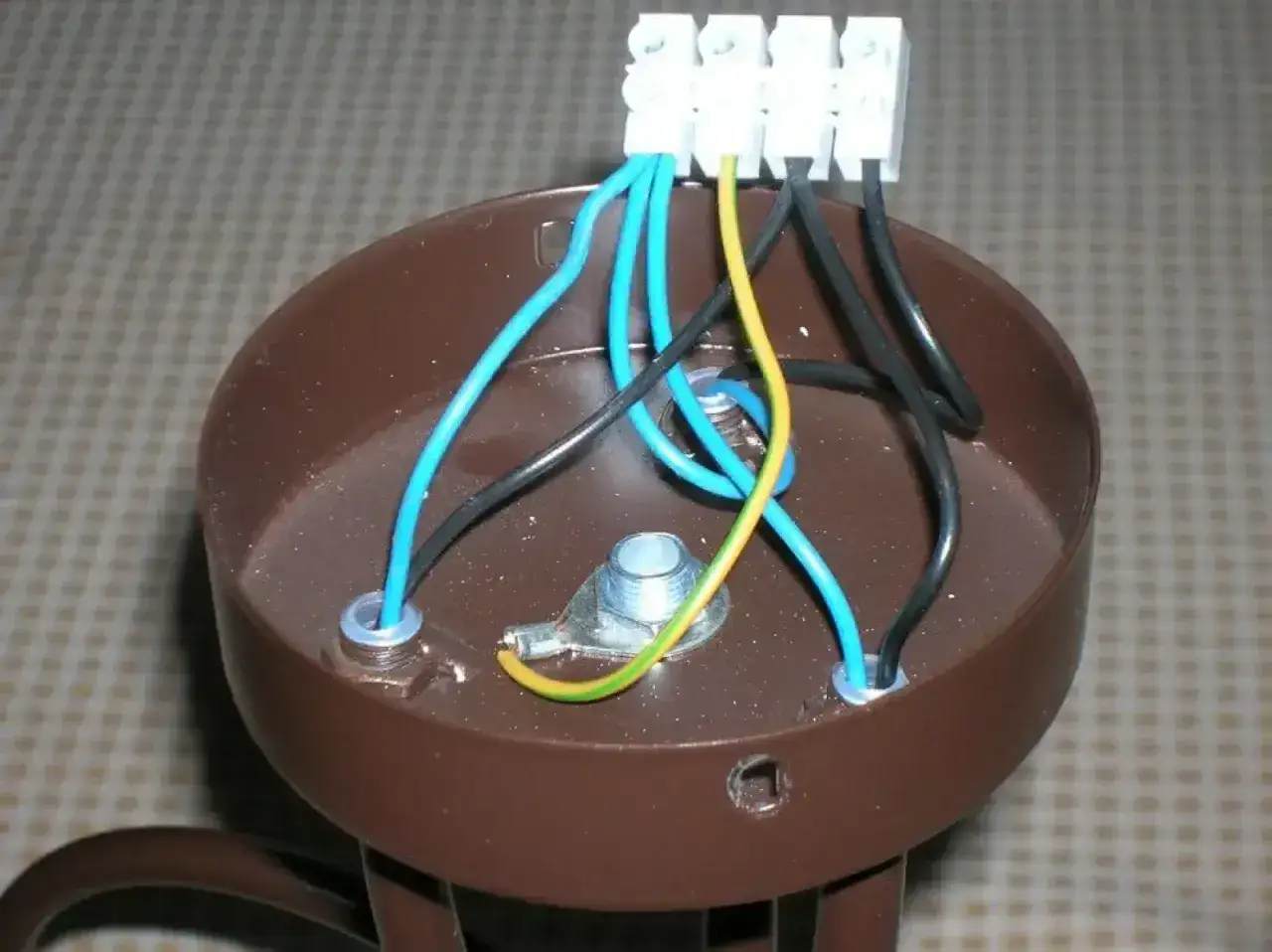

4. Połącz przewód fazowy z zaciskiem L, neutralny z N, a ochronny z PE.
5. Wsuń przewody do złączek tak, aby nie wystawały gołe żyły poza zacisk.
6. Ułóż wiązkę wewnątrz rozety lub puszki tak, by nic nie było ściśnięte przez osłonę.
7. Zamocuj oprawę mechanicznie, a dopiero potem włącz zasilanie i wykonaj test.

Jeżeli oprawa ma tylko dwa przewody, zwykle chodzi o lampę klasy II albo o konstrukcję bez przewodu ochronnego. Jeśli ma trzy żyły, najczęściej dochodzi jeszcze PE. W obu przypadkach liczy się nie tylko połączenie elektryczne, ale też to, czy przewody nie są naprężone po złożeniu obudowy. To prowadzi do najczęstszej sytuacji problemowej: różnych układów w suficie.

Co zrobić, gdy z sufitu wychodzą tylko dwa albo aż cztery przewody

To właśnie tutaj pojawia się najwięcej pytań, bo praktyka rzadko wygląda idealnie. Sam montaż jest prosty tylko wtedy, gdy liczba przewodów i typ oprawy rzeczywiście do siebie pasują. W innych przypadkach trzeba wybrać właściwy wariant, a nie zgadywać.

Jeśli masz żyrandol z dwoma sekcjami świecenia, czasem da się je podłączyć osobno do dwóch przewodów fazowych z sufitu. Gdy chcesz, żeby świeciły razem, obie sekcje trafiają do tego samego L, ale tylko wtedy, gdy instrukcja oprawy to przewiduje. Tu naprawdę warto się zatrzymać, bo pomyłka oznacza nie tylko zły efekt świetlny, ale czasem także uszkodzenie zasilacza LED. Z takiego miejsca już tylko krok do typowych błędów, które widzę najczęściej.

Najczęstsze błędy przy montażu lampy

W praktyce większość problemów wynika nie z samej elektryki, ale z pośpiechu. Kilka minut oszczędności potrafi potem kosztować całą popołudniową poprawkę, a przy lampach LED także wymianę drivera.

• Wyłączanie tylko włącznikiem ściennym zamiast odcięcia obwodu w rozdzielnicy.
• Łączenie PE z N, bo „przecież tak też działa”. To nie jest poprawne rozwiązanie.
• Wkładanie gołych żył pod osłonę bez złączki albo bez końcówki tulejkowej.
• Ignorowanie dodatkowych przewodów sterujących i podawanie na nie napięcia sieciowego.
• Użycie złączki niedopasowanej do przekroju lub do typu przewodu.
• Założenie, że kolor izolacji w starej instalacji jest zawsze wiarygodny.

Ja traktuję te punkty jako prostą listę kontrolną: jeśli choć jeden z nich budzi wątpliwości, lepiej się zatrzymać. W niektórych sytuacjach samodzielny montaż ma sens, ale bywają też takie, w których oszczędność na elektryku jest pozorna. Do tego właśnie prowadzi kolejna sekcja.

Kiedy lepiej przerwać pracę i wezwać elektryka

Do elektryka odsyłam szczególnie wtedy, gdy instalacja jest stara, przewody są aluminiowe, brakuje przewodu ochronnego albo izolacja wygląda na spękaną. Ostrożność jest też wskazana przy łazienkach, strefach wilgotnych, oprawach z nietypowym zasilaniem oraz tam, gdzie pracuje ściemniacz, czujnik ruchu albo system smart home.

Jeśli po wyłączeniu obwodu nie masz pewności, który przewód jest który, nie zgaduj. Jeśli lampa ma metalową obudowę i nie ma gdzie podłączyć PE, nie kombinuj z mostkami. Jeśli z oprawy wychodzą przewody opisane jako sterujące, trzymaj się instrukcji producenta. W takich przypadkach fachowiec zwykle rozwiązuje problem szybciej, niż zajęłoby samodzielne szukanie przyczyny.

To też moment, w którym warto pamiętać o jednej rzeczy: poprawnie działająca lampa to nie tylko światło po włączeniu, ale również brak grzania, brak brzęczenia i brak luzów po zamknięciu osłony. A po uruchomieniu zostaje jeszcze krótka kontrola końcowa, której wiele osób w ogóle nie robi.

Po uruchomieniu sprawdź jeszcze te detale, żeby montaż był domknięty

Po pierwszym włączeniu nie kończę pracy od razu. Daję lampie kilka minut, obserwuję, czy świeci stabilnie, i sprawdzam, czy osłona oraz mocowanie nie pracują pod obciążeniem. Przy oprawach LED szczególnie ważne jest też to, czy nie pojawia się migotanie, cichy pisk albo nienaturalne nagrzewanie przy zaciskach.

• Po 10-15 minutach sprawdź, czy przy połączeniach nie ma wyraźnego grzania.
• Upewnij się, że osłona i rozeta nie uciskają przewodów.
• Jeśli masz ściemniacz, sprawdź zgodność z oprawą LED.
• Zapisz, który bezpiecznik obsługuje lampę, żeby później nie szukać go po omacku.
• Po pierwszym dniu rzuć okiem, czy śruby mocujące nadal siedzą pewnie.

Taki krótki przegląd zajmuje kilka minut, a pozwala wyłapać problemy, zanim staną się uciążliwe. Właśnie tak podchodzę do montażu oświetlenia: najpierw bezpieczeństwo i poprawny schemat, potem estetyka, a dopiero na końcu szybkie „powinno działać”.
