Jak podłączyć ściemniacz LED - Prosto i bezpiecznie, krok po kroku

Dlaczego ściemnianie LED-ów wymaga więcej niż tylko zwykłego włącznika?

Podłączanie ściemniaczy do oświetlenia LED to temat, który często budzi wiele pytań. W przeciwieństwie do tradycyjnych żarówek, diody LED to nie proste rezystory, które można ściemniać, zmniejszając po prostu napięcie. Są to zaawansowane urządzenia elektroniczne, które wymagają specyficznego podejścia do regulacji mocy. Zrozumienie tej różnicy jest kluczowe dla prawidłowego i bezproblemowego działania całej instalacji.

Różnica między tradycyjną żarówką a technologią LED w kontekście regulacji mocy

Tradycyjne żarówki żarowe działały na zasadzie oporu: im niższe napięcie, tym mniej prądu przepływało przez żarnik, a co za tym idzie – świeciły słabiej. Ściemniacze do nich były proste, zmieniały opór lub obniżały napięcie, a nadmiar energii był rozpraszany w postaci ciepła. To było efektywne dla żarówek, ale jest zupełnie nieodpowiednie dla diod LED.

Diody LED, jako urządzenia półprzewodnikowe, potrzebują stałego prądu do prawidłowego działania. Zamiast prostego obniżania napięcia, wymagają one specjalnej elektroniki, która kontroluje przepływ prądu w taki sposób, aby światło było regulowane płynnie i bez migotania. Stare ściemniacze często mają również wysokie minimalne obciążenie, które jest znacznie wyższe niż niski pobór mocy pojedynczej żarówki LED, co prowadzi do ich nieprawidłowego działania lub całkowitego braku reakcji.

Korzyści z regulacji natężenia światła: od nastroju po oszczędność energii

Zastosowanie ściemniaczy w oświetleniu LED niesie ze sobą szereg wymiernych korzyści, które wykraczają poza samą możliwość zmiany jasności:

• Tworzenie atmosfery: Możliwość dostosowania jasności światła do pory dnia, aktywności czy nastroju, od jasnego światła do pracy po subtelne oświetlenie relaksacyjne.
• Oszczędność energii: Ściemnianie diod LED redukuje zużycie energii elektrycznej, co przekłada się na niższe rachunki.
• Wydłużenie żywotności: Praca LED-ów przy niższym natężeniu prądu i niższej temperaturze może przyczynić się do wydłużenia ich żywotności.
• Zwiększony komfort: Eliminacja potrzeby posiadania wielu źródeł światła o różnej intensywności – jeden punkt świetlny może pełnić wiele funkcji, zwiększając elastyczność i komfort użytkowania.

Klucz do sukcesu: Jak dobrać idealnie pasujący ściemniacz i źródła światła LED?

Prawidłowy dobór komponentów to podstawa stabilnego i bezproblemowego działania systemu ściemnianego oświetlenia LED. Niewłaściwa kompatybilność może prowadzić do frustrujących problemów, takich jak migotanie, buczenie czy ograniczony zakres regulacji. Poniżej przedstawiam kroki, które pomogą Ci dokonać świadomego wyboru.

Krok 1: Sprawdź oznaczenie "Dimmable" – dlaczego nie każdą diodę LED można ściemniać?

To absolutnie kluczowa kwestia. Musisz używać wyłącznie żarówek lub taśm LED z wyraźnym oznaczeniem "dimmable" (ściemnialna) lub odpowiednim symbolem graficznym na opakowaniu. Próba ściemniania standardowych, nieściemnialnych LED-ów może prowadzić do wielu problemów: migotania, buczenia, braku reakcji na ściemnianie, a nawet do trwałego uszkodzenia źródła światła lub znacznego skrócenia jego żywotności. Informacje z FF.com.pl również wskazują, że użycie standardowej żarówki LED ze ściemniaczem spowoduje jej nieprawidłowe działanie.

Krok 2: Wybór właściwego ściemniacza – obrotowy, dotykowy czy zdalny?

Na rynku dostępne są różne typy ściemniaczy, które możesz dopasować do swoich preferencji i potrzeb. Wyróżniamy m.in. klasyczne ściemniacze obrotowe, nowoczesne dotykowe, a także zdalne, sterowane pilotem lub aplikacją mobilną, często integrujące się z systemami smart home. Niezależnie od wybranego typu, najważniejsze jest, aby ściemniacz był wyraźnie przeznaczony do współpracy z oświetleniem LED. Starsze modele, zaprojektowane dla żarówek żarowych, są nieodpowiednie ze względu na niskie obciążenie generowane przez LED-y, co może prowadzić do problemów z regulacją i migotania.

Zrozumieć technologię: co oznaczają tryby LE (Leading Edge) i TE (Trailing Edge) i który wybrać?

Ściemniacze do LED często pracują w jednym z dwóch trybów: Leading Edge (LE, z odcięciem fazowym) lub Trailing Edge (TE, z odcięciem zbocza opadającego). Tryb LE, często stosowany w starszych ściemniaczach, może powodować buczenie i migotanie w przypadku źródeł LED. Zazwyczaj tryb TE jest rekomendowany dla większości źródeł LED, ponieważ zapewnia cichszą i stabilniejszą pracę oraz jest bardziej kompatybilny z elektroniką diod LED. Wiele nowoczesnych ściemniaczy LED oferuje możliwość przełączania między tymi trybami, co zwiększa ich uniwersalność.

Jak obliczyć minimalne i maksymalne obciążenie, aby uniknąć problemów?

Każdy ściemniacz ma określony zakres minimalnego i maksymalnego obciążenia, wyrażony w watach (W). Aby uniknąć problemów, musisz obliczyć całkowitą moc (obciążenie) wszystkich źródeł światła LED, które planujesz podłączyć do jednego ściemniacza. Wystarczy zsumować moc każdej żarówki LED. Ta suma musi mieścić się w zakresie podanym przez producenta ściemniacza.

Jeśli obciążenie będzie zbyt niskie (poniżej minimum), ściemniacz może nie działać prawidłowo, powodując migotanie lub brak reakcji. Jeśli będzie zbyt wysokie (powyżej maksimum), ściemniacz może ulec przegrzaniu i uszkodzeniu. Na przykład, jeśli ściemniacz ma zakres 10-100W, a planujesz podłączyć 5 żarówek LED po 8W każda, to całkowite obciążenie wyniesie 40W, co mieści się w zakresie. Jeśli jednak podłączysz tylko jedną żarówkę 8W, będzie to poniżej minimalnego obciążenia, co może skutkować problemami.

Instalacja krok po kroku: Jak bezpiecznie podłączyć ściemniacz LED 230V w puszce?

Podłączenie ściemniacza 230V w standardowej puszce instalacyjnej o średnicy 60 mm to zadanie, które przy odpowiednim przygotowaniu i zachowaniu ostrożności, możesz wykonać samodzielnie. Pamiętaj jednak, że praca z prądem wymaga szczególnej uwagi na bezpieczeństwo.

Bezpieczeństwo przede wszystkim: Przygotowanie miejsca pracy i wyłączenie zasilania

Zawsze pamiętaj: Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną, upewnij się, że zasilanie jest całkowicie odłączone. Bezpieczeństwo jest najważniejsze!

Identyfikacja przewodów w puszce: Jak rozpoznać przewód fazowy (L), neutralny (N) i ochronny (PE)?

W typowej instalacji elektrycznej przewody mają standardowe kolory, co ułatwia ich identyfikację:

• Przewód fazowy (L): Zazwyczaj brązowy, czarny lub szary. To na nim pojawia się napięcie.
• Przewód neutralny (N): Zawsze niebieski. Służy do zamknięcia obwodu.
• Przewód ochronny (PE): Zawsze żółto-zielony. Służy do ochrony przed porażeniem elektrycznym.

Możesz użyć próbnika napięcia, aby potwierdzić obecność przewodu fazowego (L). Po chwilowym włączeniu zasilania (i natychmiastowym wyłączeniu!), dotknij końcówką próbnika do każdego przewodu – lampka w próbniku zaświeci się tylko przy przewodzie fazowym.

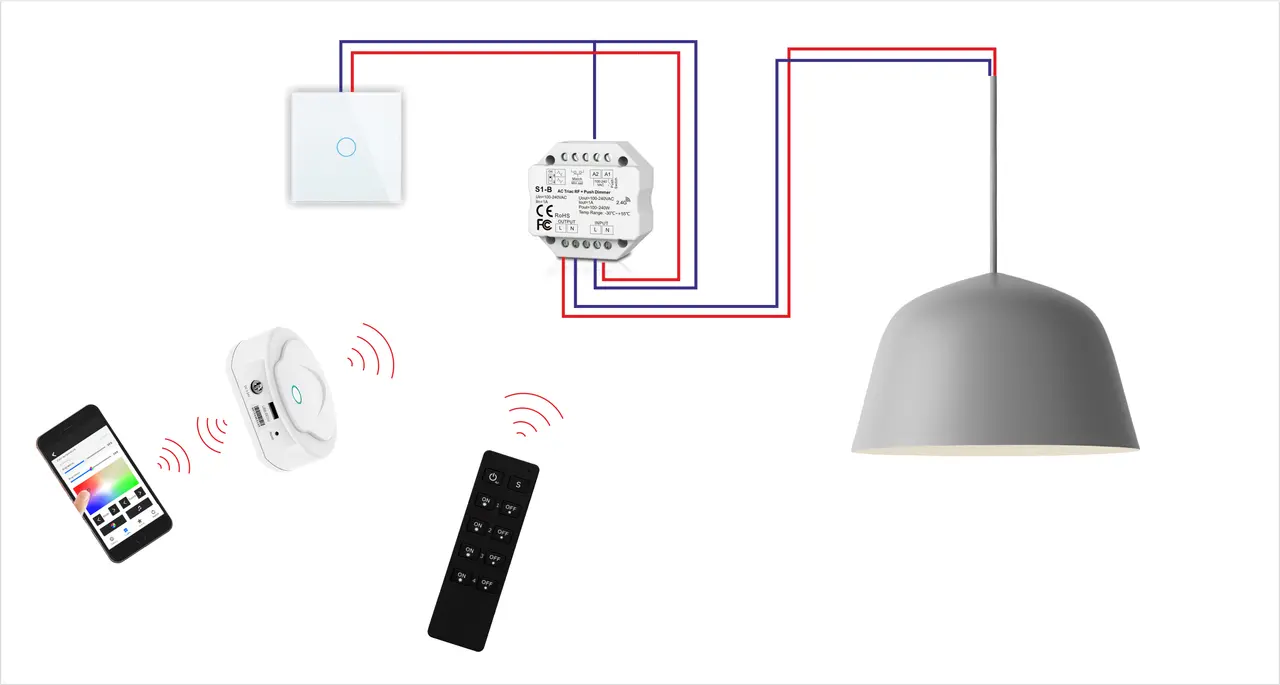

Schemat podłączenia w praktyce: Gdzie wpiąć który przewód? (Zacisk L, N, wyjście)

Poniżej przedstawiam instrukcję podłączenia przewodów do ściemniacza:

1. Odłącz zasilanie: Upewnij się, że zasilanie jest wyłączone.
2. Usuń stary włącznik: Ostrożnie odkręć i wyjmij istniejący włącznik z puszki, jeśli taki był.
3. Podłącz przewód fazowy (L): Przewód fazowy (zasilający, zazwyczaj brązowy lub czarny) podłącz do zacisku oznaczonego jako "L" lub "IN" na ściemniaczu.
4. Podłącz przewód neutralny (N) (jeśli wymagany): Niektóre ściemniacze LED (szczególnie te z funkcjami smart) wymagają podłączenia przewodu neutralnego (niebieski). Jeśli ściemniacz ma zacisk "N", podłącz do niego przewód neutralny. Jeśli nie ma, przewód neutralny jest zazwyczaj połączony bezpośrednio z lampą i nie przechodzi przez ściemniacz.
5. Podłącz przewód wyjściowy do lampy: Przewód, który prowadzi do lampy (często oznaczony jako "L1", "OUT" lub symbolem fali ze strzałką), podłącz do odpowiedniego zacisku wyjściowego na ściemniaczu.
6. Podłącz przewód ochronny (PE): Przewód ochronny (żółto-zielony) powinien być połączony z metalową obudową ściemniacza (jeśli jest taka możliwość) lub pozostawiony bezpiecznie zaizolowany w puszce, jeśli ściemniacz jest wykonany z materiału izolacyjnego i nie posiada zacisku PE.

Montaż mechaniczny ściemniacza w puszce i założenie ramki

Po prawidłowym podłączeniu wszystkich przewodów, delikatnie wciśnij mechanizm ściemniacza do puszki instalacyjnej, uważając, aby nie uszkodzić ani nie przycisnąć przewodów. Przykręć mechanizm ściemniacza do puszki za pomocą śrub montażowych. Następnie zamontuj ozdobną ramkę i nałóż klawisz lub pokrętło ściemniacza, upewniając się, że jest stabilnie osadzony i działa płynnie.

Testowanie instalacji: Pierwsze uruchomienie i kalibracja minimalnej jasności

Po zakończeniu montażu i upewnieniu się, że wszystko jest bezpiecznie zamocowane, możesz przywrócić zasilanie główne. Przetestuj ściemniacz, włączając i wyłączając światło oraz regulując jego jasność. Wiele nowoczesnych ściemniaczy LED posiada funkcję kalibracji minimalnej jasności. Pozwala ona dostosować dolny próg ściemniania, aby uniknąć migotania przy niskich poziomach światła i zapewnić płynną regulację w pełnym zakresie. Zapoznaj się z instrukcją obsługi ściemniacza, aby przeprowadzić tę kalibrację, jeśli jest dostępna.

Scenariusze specjalne: Podłączanie ściemniacza do taśmy LED 12V/24V

Podłączanie ściemniaczy do niskonapięciowych taśm LED (12V lub 24V) różni się od instalacji standardowych żarówek 230V. W tym przypadku kluczową rolę odgrywa zasilacz, a sam ściemniacz pełni funkcję sterownika.

Zasada działania: Rola zasilacza i sterownika w instalacji niskonapięciowej

Taśmy LED 12V lub 24V nie mogą być zasilane bezpośrednio z sieci 230V. Wymagają one zasilacza (transformatora), który obniża napięcie sieciowe do bezpiecznego poziomu (12V lub 24V). W tym scenariuszu ściemniacz nie jest podłączany bezpośrednio do sieci 230V, lecz działa jako sterownik, który reguluje napięcie lub prąd po stronie niskiego napięcia, już za zasilaczem. To on jest odpowiedzialny za płynną zmianę jasności taśmy LED.

Przeczytaj również: Czujnik ruchu 3 pokrętła - regulacja i rozwiązanie problemów

Schemat połączeń: Gdzie umieścić ściemniacz – przed czy za zasilaczem?

W przypadku taśm LED 12V/24V, ściemniacz (sterownik) montuje się pomiędzy zasilaczem a samą taśmą LED, czyli po stronie niskiego napięcia. Schemat połączeń wygląda następująco: sieć 230V > zasilacz > ściemniacz (sterownik) > taśma LED. Jest to niezwykle ważne, ponieważ podłączenie ściemniacza 230V bezpośrednio do taśmy LED lub przed zasilaczem grozi natychmiastowym uszkodzeniem zarówno ściemniacza, jak i taśmy.

Najczęstsze problemy i ich proste rozwiązania: Co zrobić, gdy coś pójdzie nie tak?

Nawet przy najlepszych chęciach i dokładnym przestrzeganiu instrukcji, czasem coś może pójść nie tak. Poniżej przedstawiam najczęściej występujące problemy po instalacji ściemniacza LED, ich możliwe przyczyny oraz skuteczne rozwiązania. Pamiętaj, że według danych FF.com.pl, większość problemów wynika z niekompatybilności komponentów.
