Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśnia, jak bezpiecznie i poprawnie zamontować ściemniacz do oświetlenia LED w warunkach domowych. Dowiesz się z niego, jak przygotować się do pracy, jakie narzędzia będą potrzebne, jak podłączyć przewody i co zrobić w przypadku napotkania typowych problemów, aby cieszyć się pełną kontrolą nad jasnością swojego oświetlenia.
Jak bezpiecznie i skutecznie podłączyć ściemniacz LED w domu
- Zawsze upewnij się, że żarówki LED są oznaczone jako "ściemnialne" (dimmable).
- Używaj wyłącznie ściemniaczy dedykowanych do LED, często typu "trailing edge".
- Przed rozpoczęciem prac bezwzględnie wyłącz zasilanie i sprawdź brak prądu próbnikiem.
- Rozróżniaj instalacje dwuprzewodowe (bez N) i trzyprzewodowe (z N) przy podłączaniu.
- Najczęstsze problemy to migotanie, buczenie lub niepełny zakres regulacji światła.
- Nowoczesne ściemniacze oferują inteligentne sterowanie (Wi-Fi, Zigbee, aplikacje).
Zanim odkręcisz pierwszą śrubkę: Kluczowe przygotowania do montażu ściemniacza LED
Zanim przystąpisz do właściwej instalacji ściemniacza LED, niezbędne jest odpowiednie przygotowanie. Ten etap jest równie ważny, jak samo podłączenie przewodów, ponieważ to on gwarantuje zarówno Twoje bezpieczeństwo, jak i prawidłowe, bezproblemowe działanie całego systemu. Niewłaściwe przygotowanie może prowadzić do uszkodzeń sprzętu, a co gorsza, stwarzać zagrożenie dla Ciebie i Twoich bliskich. Zadbajmy więc o każdy szczegół.
Po pierwsze: Sprawdź, czy Twoje żarówki LED na pewno są ściemnialne (oznaczenie "dimmable")
To absolutnie kluczowa informacja, którą musisz zweryfikować przed zakupem i montażem ściemniacza. Nie każda żarówka LED nadaje się do ściemniania. Aby żarówka mogła współpracować ze ściemniaczem, musi posiadać na opakowaniu lub na samej obudowie wyraźne oznaczenie "ściemnialne" lub "dimmable". Jeśli spróbujesz ściemniać żarówki nieprzystosowane do tego, możesz doświadczyć szeregu nieprzyjemnych problemów: od irytującego migotania lub buczenia, przez brak reakcji na regulację, aż po szybkie zużycie lub całkowite uszkodzenie żarówki. Pamiętaj, że kompatybilność to podstawa, jak wspomniano w
Po drugie: Jak wybrać odpowiedni ściemniacz do LED? Różnice, których musisz być świadom
Ważne jest, aby zrozumieć, że tradycyjne ściemniacze przeznaczone do żarówek żarowych lub halogenowych nie są kompatybilne z oświetleniem LED. Wynika to z fundamentalnych różnic w technologii regulacji mocy. Żarówki LED wymagają innego sposobu sterowania (zazwyczaj modulacji impulsów), niż proste obniżanie napięcia, stosowane w starszych rozwiązaniach. Dlatego musisz zainwestować w ściemniacz dedykowany do LED. Najczęściej rekomendowane są modele działające w trybie "trailing edge" (zbocze opadające), które zapewniają płynne i stabilne ściemnianie, co potwierdza
Po trzecie: Kompletujemy narzędzia – co będzie niezbędne do pracy?
Przygotowanie odpowiednich narzędzi to gwarancja sprawnej i bezpiecznej pracy. Oto lista niezbędnych przedmiotów:
- Śrubokręty: Płaski i krzyżakowy, dopasowane do śrub w Twoim włączniku i ściemniaczu.
- Próbnik napięcia: Niezbędny element bezpieczeństwa, który pozwoli Ci upewnić się, że w instalacji nie ma prądu.
- Szczypce do ściągania izolacji (opcjonalnie): Ułatwią precyzyjne przygotowanie końcówek przewodów.
- Taśma izolacyjna (opcjonalnie): Przyda się do zabezpieczenia ewentualnych odsłoniętych fragmentów przewodów.
- Latarka: Dla lepszej widoczności w puszce instalacyjnej, zwłaszcza w słabo oświetlonych miejscach.
Pamiętaj, że próbnik napięcia jest Twoim najlepszym przyjacielem podczas pracy z elektrycznością.
Po czwarte: Bezpieczeństwo to podstawa! Jak wyłączyć zasilanie i upewnić się, że praca jest bezpieczna?
To najważniejszy krok, którego nie wolno bagatelizować. Zanim dotkniesz jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć zasilanie. Udaj się do swojej rozdzielnicy elektrycznej i wyłącz główny bezpiecznik lub bezpiecznik obwodu oświetleniowego, nad którym będziesz pracować. Po wyłączeniu zasilania, wróć do miejsca pracy i użyj próbnika napięcia, aby upewnić się, że w puszce instalacyjnej faktycznie nie ma prądu. Dotknij próbnikiem każdego przewodu – jeśli dioda się nie zaświeci, możesz uznać, że jest bezpiecznie. Zalecam dwukrotne sprawdzenie. Dodatkowo, poinformuj domowników o wyłączeniu prądu, aby nikt przypadkowo nie włączył go z powrotem. Bezpieczeństwo jest priorytetem, jak podkreślono w
Instalacja ściemniacza LED krok po kroku: Prosty przewodnik dla każdego
Po dokładnym przygotowaniu możemy przejść do właściwej instalacji. Poniżej przedstawiam szczegółowy przewodnik, który krok po kroku poprowadzi Cię przez proces montażu ściemniacza LED. Pamiętaj, że każdy z tych etapów jest istotny dla prawidłowego działania i bezpieczeństwa Twojej instalacji.
Krok 1: Demontaż starego włącznika światła
Rozpocznij od ostrożnego zdjęcia ramki ozdobnej i klawisza starego włącznika. Zazwyczaj są one mocowane na zatrzaski lub delikatne śruby. Następnie odkręć śruby mocujące włącznik do puszki instalacyjnej. Po odkręceniu śrub, delikatnie wyciągnij włącznik z puszki. Zanim odłączysz przewody, zrób zdjęcie lub dokładnie zapamiętaj, jak były podłączone. To ułatwi Ci ewentualny powrót do poprzedniego stanu lub zrozumienie logiki instalacji.
Krok 2: Identyfikacja przewodów w puszce instalacyjnej – co oznaczają ich kolory?
W puszce instalacyjnej zobaczysz kilka przewodów o różnych kolorach. Ich prawidłowa identyfikacja jest kluczowa. Oto typowe kolory i ich funkcje:
- Brązowy, Czarny, Szary: Zazwyczaj oznaczają przewód fazowy (L), czyli ten, w którym płynie prąd.
- Niebieski: To przewód neutralny (N). Nie zawsze występuje w puszce włącznika, zwłaszcza w starszych instalacjach.
- Żółto-zielony: To przewód ochronny (PE). Jest to przewód bezpieczeństwa, który powinien być podłączony do obudowy urządzenia, jeśli jest metalowa.
- Inne kolory: Mogą to być przewody prowadzące do lampy lub służące do sterowania.
Warto wiedzieć, że istnieją różnice między instalacją dwuprzewodową (gdzie w puszce znajdziesz tylko fazę i przewód do lampy) a trzyprzewodową (z dodatkowym przewodem neutralnym N). Niektóre ściemniacze, zwłaszcza te inteligentne (np. Wi-Fi), wymagają obecności przewodu neutralnego (N). Więcej na ten temat znajdziesz w
| Kolor przewodu | Funkcja (typowa) |
|---|---|
| Brązowy, Czarny, Szary | Faza (L) |
| Niebieski | Neutralny (N) |
| Żółto-zielony | Ochronny (PE) |
| Inne kolory | Przewód do lampy, sterujący (sprawdź miernikiem) |
Krok 3: Podłączanie przewodów do nowego ściemniacza – czytelny schemat dla typowej instalacji
Teraz, gdy masz zidentyfikowane przewody, możesz podłączyć je do ściemniacza. Na ściemniaczu znajdziesz zaciski z oznaczeniami:
- L: To wejście dla przewodu fazowego (brązowy, czarny, szary).
- ~ ze strzałką lub x: To wyjście na oświetlenie, czyli przewód, który wcześniej był podłączony do włącznika i prowadzi do lampy.
- N: Jeśli Twój ściemniacz wymaga przewodu neutralnego, podłączysz tutaj niebieski przewód (jeśli jest dostępny w puszce).
Upewnij się, że końcówki przewodów są odpowiednio odizolowane (około 8-10 mm), a następnie wsuń je mocno do odpowiednich zacisków i dokręć śruby. Bardzo ważne jest, aby żadne odsłonięte fragmenty przewodów nie wystawały poza zaciski, aby uniknąć zwarcia i zagrożenia porażeniem. Szczegóły dotyczące oznaczeń znajdziesz w
Krok 4: Stabilny montaż ściemniacza w puszce i założenie ramki
Po podłączeniu przewodów, ostrożnie wsuń ściemniacz do puszki instalacyjnej. Upewnij się, że przewody są ułożone w taki sposób, aby nie były zgniecione ani uszkodzone podczas wpychania. Następnie przykręć ściemniacz do puszki za pomocą śrub montażowych, które zazwyczaj są w zestawie. Upewnij się, że jest stabilnie zamocowany i nie chwieje się. Na koniec zamontuj ramkę ozdobną i klawisz lub pokrętło ściemniacza, dbając o estetyczne wykończenie.
Krok 5: Włączenie zasilania i pierwszy test działania
Gdy wszystko jest już zamontowane i zabezpieczone, możesz bezpiecznie włączyć zasilanie w rozdzielnicy. Po włączeniu prądu, wróć do ściemniacza i przeprowadź pierwszy test działania. Sprawdź, czy światło włącza się i wyłącza, a następnie przetestuj płynność regulacji jasności. Zwróć uwagę, czy nie ma migotania lub innych niepokojących objawów. Zgodnie z danymi Legrand, prawidłowe podłączenie i kompatybilność sprzętu są kluczowe dla bezproblemowego uruchomienia. Jeśli wszystko działa poprawnie, gratulacje – właśnie zainstalowałeś swój ściemniacz LED!
Niestandardowe sytuacje i najczęstsze pytania dotyczące montażu
Podczas montażu ściemniacza LED możesz natknąć się na pewne specyficzne sytuacje lub mieć dodatkowe pytania. Poniżej postaram się rozwiać najczęstsze wątpliwości i omówić niestandardowe scenariusze, które mogą się pojawić.
Jak podłączyć ściemniacz w instalacji bez przewodu neutralnego (N)?
W wielu starszych instalacjach elektrycznych w Polsce, w puszce włącznika światła znajdziesz tylko dwa przewody: fazowy (L) i przewód prowadzący do lampy. Oznacza to brak przewodu neutralnego (N). Na szczęście, na rynku dostępne są ściemniacze, które nie wymagają do działania przewodu neutralnego (N). Są one zaprojektowane tak, aby pobierać minimalny prąd przez obciążenie (żarówkę), co pozwala im działać bez bezpośredniego połączenia z N. Jest to rozwiązanie zgodne zCzy można zastąpić ściemniaczem włącznik schodowy?
Zastąpienie standardowego włącznika schodowego ściemniaczem jest możliwe, ale wymaga zastosowania specjalnych rozwiązań. Nie każdy ściemniacz nadaje się do takiej konfiguracji. Najczęściej stosuje się ściemniacze schodowe, które mogą pracować jako "master" (główny) i "slave" (podrzędny) w układzie, lub ściemniacze sterowane przyciskiem dzwonkowym (monostabilnym), które mogą współpracować z istniejącymi łącznikami schodowymi. Taka instalacja jest bardziej zaawansowana i może wymagać głębszej wiedzy z zakresu elektryki lub pomocy wykwalifikowanego elektryka. Zawsze upewnij się, że wybrany ściemniacz jest wyraźnie przeznaczony do pracy w układach schodowych.
Sterowanie wieloma lampami za pomocą jednego ściemniacza – o czym należy pamiętać?
Jeśli planujesz sterować kilkoma lampami za pomocą jednego ściemniacza, musisz pamiętać o kilku ważnych kwestiach. Przede wszystkim, kluczowe jest zsumowanie mocy wszystkich podłączonych źródeł światła. Całkowita moc nie może przekroczyć maksymalnej mocy obsługiwanej przez ściemniacz (informacja ta zawsze znajduje się w specyfikacji urządzenia). Ponadto, aby zapewnić jednolite i stabilne działanie, wszystkie żarówki LED w obwodzie muszą być ściemnialne i najlepiej tego samego typu lub producenta. Różnice w technologii lub jakości żarówek mogą prowadzić do migotania, nierównomiernego ściemniania lub buczenia. Warto też zwrócić uwagę na minimalne obciążenie wymagane przez niektóre ściemniacze – jeśli suma mocy żarówek będzie zbyt niska, ściemniacz może nie działać prawidłowo.
Co zrobić, gdy ściemniacz LED nie działa prawidłowo? Rozwiązujemy najczęstsze problemy
Nawet przy najlepszych chęciach i starannym montażu, czasami po instalacji ściemniacza LED mogą pojawić się problemy. Nie martw się – większość z nich można łatwo zdiagnozować i naprawić. Poniżej przedstawiam najczęstsze problemy i ich rozwiązania, czerpiąc z informacji zawartych w
Problem: Światło LED migocze lub buczy po instalacji – gdzie szukać przyczyny?
Migotanie lub buczenie to najczęściej zgłaszane problemy po instalacji ściemniacza LED. Zazwyczaj wynikają one z niekompatybilności między żarówką a ściemniaczem.
- Rozwiązanie: Upewnij się, że wszystkie żarówki LED w obwodzie są wyraźnie oznaczone jako "dimmable" (ściemnialne) i że ściemniacz jest dedykowany do LED, najlepiej typu "trailing edge" (zbocze opadające).
- Dodatkowe przyczyny: Problem może również leżeć w wahaniach napięcia w sieci elektrycznej, niskiej jakości samych źródeł światła LED lub zbyt niskim obciążeniu dla ściemniacza (poniżej jego minimalnej mocy). Spróbuj podłączyć inną żarówkę LED, aby wykluczyć jej wadę.
Problem: Ściemniacz nie reguluje jasności w pełnym zakresie (od 0 do 100%)
Czasami ściemniacz działa, ale nie pozwala na pełne rozjaśnienie lub ściemnienie światła.
-
Rozwiązanie: Wiele nowoczesnych ściemniaczy LED posiada funkcję kalibracji, która pozwala na ustawienie minimalnego i maksymalnego progu jasności. Sprawdź instrukcję obsługi swojego ściemniacza – często znajdziesz tam informacje o pokrętłach lub przyciskach do precyzyjnej regulacji tych zakresów. Ustawienie odpowiednich progów może wyeliminować migotanie przy niskich poziomach i zapewnić stabilną pracę, zgodnie z informacjami szczegółowymi.
- Dodatkowe przyczyny: Niska jakość żarówek LED lub ich niepełna kompatybilność ze ściemniaczem mogą również ograniczać zakres regulacji.
Problem: Żarówki delikatnie żarzą się lub błyskają nawet po wyłączeniu światła
Ten problem jest dość typowy, zwłaszcza w przypadku ściemniaczy bez przewodu neutralnego (N).
-
Przyczyna: Niewielki prąd przepływający przez elektronikę ściemniacza, szczególnie w modelach bez przewodu N, może powodować lekkie żarzenie się lub cykliczne błyskanie diod LED, jak wspomniano w sekcji szczegółowej. Dzieje się tak, ponieważ ściemniacz potrzebuje minimalnej ilości energii do działania, którą pobiera "przez" żarówkę.
- Rozwiązanie: Najskuteczniejszym rozwiązaniem jest zastosowanie specjalnego kondensatora (tzw. kompensatora mocy lub adaptera do LED). Ten mały element podłącza się równolegle do ostatniej żarówki w obwodzie. Kondensator pochłania resztkowy prąd, eliminując problem żarzenia.
Jak zaprogramować minimalny poziom jasności, by uniknąć migotania?
Programowanie minimalnego poziomu jasności to funkcja, która znacząco poprawia komfort użytkowania ściemniacza LED.
- Instrukcja: Odwołaj się do instrukcji obsługi konkretnego modelu ściemniacza. Większość nowoczesnych ściemniaczy LED posiada funkcję kalibracji lub regulacji minimalnego i maksymalnego poziomu jasności. Zazwyczaj polega to na przytrzymaniu przycisku, obróceniu pokrętła w określony sposób lub wykonaniu innej sekwencji działań.
- Cel: Ustawienie minimalnego progu jasności powyżej punktu, w którym żarówki zaczynają migotać, zapewnia płynne i stabilne ściemnianie w całym użytecznym zakresie. Dzięki temu unikniesz nieprzyjemnego migotania przy najniższych ustawieniach.
Więcej niż ściemnianie: Poznaj możliwości nowoczesnego sterowania oświetleniem
Po opanowaniu podstaw instalacji ściemniacza LED, warto spojrzeć w przyszłość i odkryć, jak nowoczesna technologia może wzbogacić Twoje doświadczenie z oświetleniem. Współczesne ściemniacze oferują znacznie więcej niż tylko regulację jasności, otwierając drzwi do świata inteligentnego domu.

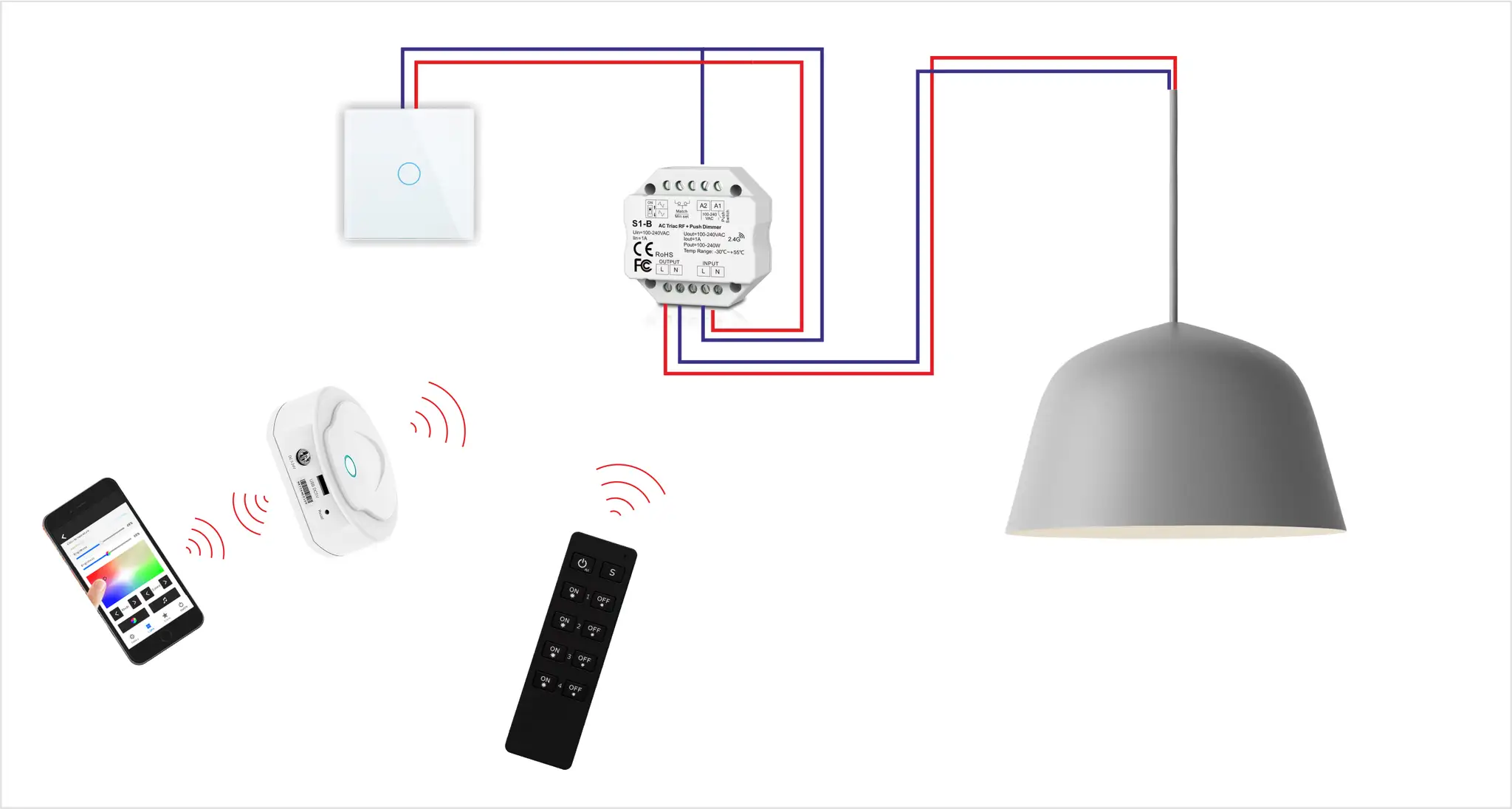

Ściemniacze Wi-Fi i Zigbee: Jak zintegrować oświetlenie z systemem Smart Home?
Nowoczesne ściemniacze LED często wyposażone są w moduły komunikacji bezprzewodowej, takie jak Wi-Fi lub Zigbee. Dzięki nim możesz zintegrować swoje oświetlenie z istniejącym systemem inteligentnego domu. Jak wspomniano w
