Czujnik ruchu schodowy - schemat, podłączenie, problemy LED

W dzisiejszych czasach automatyzacja oświetlenia schodowego za pomocą czujników ruchu to nie tylko kwestia nowoczesności, ale przede wszystkim praktyczne rozwiązanie zwiększające komfort i bezpieczeństwo. Ten artykuł to kompleksowy, praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces podłączania schodowych czujników ruchu, dostarczając konkretnych schematów i instrukcji, które są kluczowe dla każdego majsterkowicza.

Dlaczego automatyczne oświetlenie schodów to już standard, a nie luksus?

Automatyczne oświetlenie schodów, sterowane czujnikami ruchu, to rozwiązanie, które zyskuje na popularności z bardzo konkretnych powodów. Przede wszystkim, znacząco zwiększa bezpieczeństwo. Kto z nas nie potykał się w ciemnościach, szukając włącznika? Czujnik eliminuje ten problem, zapalając światło automatycznie, gdy tylko wykryje ruch, co jest nieocenione zwłaszcza po zmroku lub w nocy. Dzięki temu, ryzyko upadku na schodach jest minimalizowane, a ja osobiście uważam, że to jedna z najważniejszych korzyści.

Kolejnym aspektem jest niezaprzeczalna wygoda użytkowania. Nie musimy już pamiętać o włączaniu i wyłączaniu światła. System robi to za nas, co jest szczególnie komfortowe, gdy mamy zajęte ręce, na przykład niosąc zakupy czy dziecko. To po prostu działa, a my możemy cieszyć się swobodą poruszania się po domu.

Nie można również zapomnieć o oszczędności energii. Światło zapala się tylko wtedy, gdy jest to absolutnie konieczne i gaśnie po określonym czasie bezruchu. W przeciwieństwie do tradycyjnych włączników, gdzie często zapominamy wyłączyć światło, czujnik ruchu dba o to, by energia nie była marnowana. To przekłada się na niższe rachunki za prąd, co w dłuższej perspektywie jest naprawdę odczuwalne dla domowego budżetu.

Zanim zaczniesz montaż: Kluczowe pojęcia i rodzaje czujników, które musisz poznać

Zanim zabierzemy się za podłączanie, warto zrozumieć, jak działają czujniki ruchu i jakie typy mamy do wyboru. Podstawą działania każdego czujnika jest wykrywanie zmian w otoczeniu. Zazwyczaj jest to zmiana temperatury, ruch obiektu lub przerwanie wiązki światła. Wybór odpowiedniego czujnika ma kluczowe znaczenie dla prawidłowego i bezproblemowego działania oświetlenia schodowego.

Rodzaje czujników ruchu do oświetlenia schodowego

Na rynku dominują trzy główne typy czujników, z których każdy ma swoje specyficzne zastosowania i charakterystykę:

Czujniki PIR (Pasywnej Podczerwieni): Są to najpopularniejsze czujniki, które wykrywają zmiany temperatury w otoczeniu, czyli ciepło emitowane przez ludzkie ciało. Działają na zasadzie detekcji promieniowania podczerwonego. Ich zaletą jest niska cena i prostota działania, wadą natomiast potencjalna wrażliwość na nagłe zmiany temperatury (np. przeciągi, słońce) oraz konieczność bezpośredniego "widzenia" obiektu.

Czujniki optyczne (dyfuzyjne): Działają na zasadzie przerwania niewidzialnej bariery podczerwieni. Składają się z nadajnika i odbiornika, a gdy obiekt przetnie wiązkę, czujnik reaguje. Są bardzo precyzyjne i idealne do zastosowań schodowych, ponieważ reagują tylko na ruch w ściśle określonym miejscu, minimalizując fałszywe alarmy. Są jednak zazwyczaj droższe i wymagają precyzyjnego montażu.

Oznaczenia na kostce przyłączeniowej: L, N, OUT

Niezależnie od typu czujnika, większość z nich posiada standardowe oznaczenia na kostce przyłączeniowej, które są kluczowe do prawidłowego podłączenia:

• L (Faza): To wejście zasilania fazowego (przewód fazowy, potocznie "plus"). Do tego zacisku podłączamy przewód fazowy z instalacji elektrycznej, który dostarcza napięcie do czujnika.
• N (Neutralny): To wejście zasilania neutralnego (przewód neutralny, potocznie "zero"). Do tego zacisku podłączamy przewód neutralny z instalacji, który zamyka obwód zasilania czujnika.
• OUT (Wyjście sterujące, często oznaczane jako L'): To wyjście sygnału sterującego, które po wykryciu ruchu podaje napięcie fazowe na podłączoną lampę. To właśnie ten przewód zasila oświetlenie.

Zrozumienie tych oznaczeń to podstawa bezpiecznej i skutecznej instalacji. Zawsze pamiętajmy o tym, co oznaczają te litery!

Serce instalacji: Schematy podłączenia czujnika ruchu krok po kroku

Przechodzimy do sedna, czyli do praktycznych schematów. Pamiętaj, że przed rozpoczęciem jakichkolwiek prac elektrycznych, bezwzględnie należy odłączyć zasilanie w całej instalacji! To podstawowa zasada bezpieczeństwa, której nie wolno lekceważyć. Użyj próbnika napięcia, aby upewnić się, że obwód jest bezpieczny.

1. Scenariusz 1: Prosty schemat z jednym czujnikiem ruchu – idealny na krótkie schody

   Ten schemat jest najprostszy i doskonale sprawdzi się na krótkich schodach lub w miejscach, gdzie ruch jest wykrywany tylko z jednego kierunku. Podłączamy jeden czujnik ruchu bezpośrednio do lampy.

   Opis schematu:

   • Źródło zasilania (gniazdko lub puszka rozdzielcza) dostarcza przewód fazowy (L, zazwyczaj brązowy lub czarny) oraz przewód neutralny (N, zazwyczaj niebieski).
   • Przewód fazowy (L) z instalacji podłączamy do zacisku L na czujniku ruchu.
   • Przewód neutralny (N) z instalacji podłączamy do zacisku N na czujniku ruchu.
   • Z zacisku OUT (L') czujnika ruchu prowadzimy przewód fazowy do jednego z zacisków lampy.
   • Drugi zacisk lampy podłączamy do przewodu neutralnego (N) z instalacji.
   • Przewód ochronny (PE, żółto-zielony) z instalacji podłączamy do obudowy lampy, jeśli jest metalowa.

   W ten sposób czujnik jest zasilany i jednocześnie steruje lampą, zapalając ją po wykryciu ruchu.

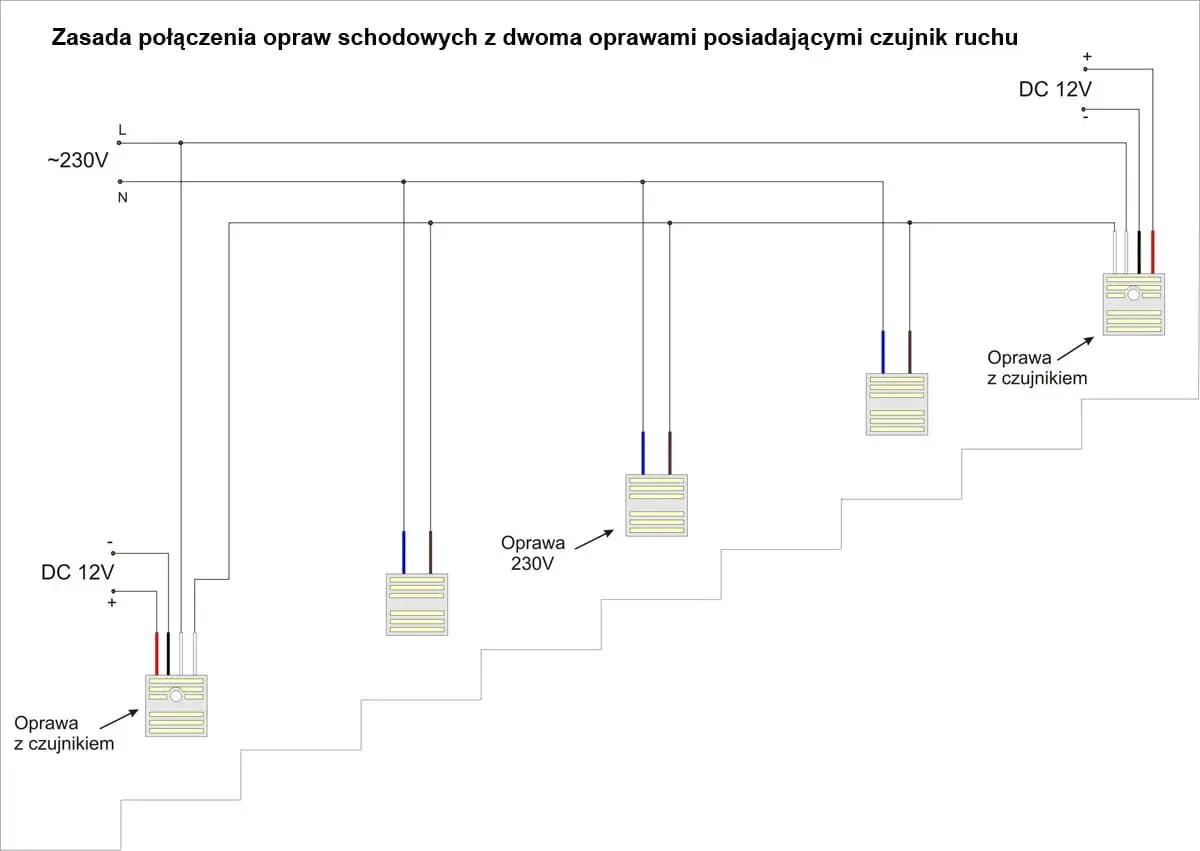

2. Scenariusz 2: Podłączenie dwóch czujników (góra i dół) – schemat równoległy dla pełnej kontroli

   To rozwiązanie jest idealne dla dłuższych schodów, gdzie potrzebujemy wykrywania ruchu zarówno na górze, jak i na dole. Dwa czujniki podłączamy równolegle do jednej lampy lub grupy lamp.

   Opis schematu:

   • Zacznijmy od źródła zasilania (faza L, neutralny N).
   • Przewód fazowy (L) z instalacji rozgałęziamy i podłączamy do zacisku L pierwszego czujnika oraz do zacisku L drugiego czujnika.
   • Podobnie, przewód neutralny (N) z instalacji rozgałęziamy i podłączamy do zacisku N pierwszego czujnika oraz do zacisku N drugiego czujnika.
   • Teraz najważniejsze: przewody wyjściowe (OUT lub L') z obu czujników łączymy ze sobą. Następnie ten wspólny przewód podłączamy do jednego z zacisków lampy.
   • Drugi zacisk lampy podłączamy do przewodu neutralnego (N) z instalacji.
   • Pamiętaj o podłączeniu przewodu ochronnego (PE) do lampy.

   W tym układzie, zadziałanie któregokolwiek z czujników spowoduje zapalenie się światła, ponieważ oba wyjścia sterujące są połączone równolegle. Według Lampyprezent.pl, takie połączenie równoległe jest najczęściej stosowanym rozwiązaniem dla dwóch czujników.

3. Scenariusz dla zaawansowanych: Jak połączyć czujnik z istniejącymi włącznikami schodowymi przy użyciu przekaźnika?

   Jeśli chcesz zachować możliwość ręcznego sterowania oświetleniem schodowym, a jednocześnie mieć automatykę z czujnika, potrzebujesz bardziej zaawansowanego rozwiązania z użyciem przekaźnika bistabilnego. Przekaźnik bistabilny, znany również jako przekaźnik impulsowy, to urządzenie, które zmienia swój stan (włącza/wyłącza) po otrzymaniu krótkiego impulsu elektrycznego i utrzymuje ten stan aż do kolejnego impulsu.

   Opis schematu:

   • Potrzebujemy przekaźnika bistabilnego, który będzie "sercem" tego układu.
   • Przekaźnik bistabilny jest zasilany z fazy (L) i neutralnego (N) instalacji.
   • Do wejścia sterującego przekaźnika (zazwyczaj oznaczanego jako A1) podłączamy jednocześnie wyjście sterujące (OUT) z czujnika ruchu oraz przewód z przycisku dzwonkowego (monostabilnego), który również jest zasilany fazą.
   • Przycisk dzwonkowy działa na zasadzie impulsu – po jego naciśnięciu przesyła impuls fazy do przekaźnika.
   • Czujnik ruchu, po wykryciu ruchu, również wysyła impuls fazy do przekaźnika.
   • Wyjście przekaźnika (zazwyczaj styk NO – normalnie otwarty) podłączamy do lampy. Drugi zacisk lampy do neutralnego (N).

   W tym układzie, zarówno impuls z czujnika, jak i z przycisku dzwonkowego, zmienia stan przekaźnika, co włącza lub wyłącza światło. To bardzo elastyczne rozwiązanie, które daje pełną kontrolę nad oświetleniem.

Montaż w praktyce: Gdzie umieścić czujnik, by działał bezbłędnie?

Prawidłowe umiejscowienie czujnika ruchu jest równie ważne, jak jego prawidłowe podłączenie. Od tego zależy, czy system będzie działał efektywnie, bez "martwych stref" i fałszywych alarmów. Moje doświadczenie pokazuje, że diabeł tkwi w szczegółach, a te szczegóły to właśnie lokalizacja.

Optymalne miejsca montażu

Dla optymalnego działania, czujniki ruchu na schodach najlepiej montować na wysokości około 1,2 do 1,8 metra nad podłogą. To pozwala na skuteczne wykrywanie ruchu na całej długości schodów. Jeśli mamy dwa czujniki, jeden powinien być umieszczony na dole schodów, skierowany w górę, a drugi na górze, skierowany w dół. Ich pola detekcji powinny się częściowo pokrywać, aby zapewnić płynne przełączanie oświetlenia podczas przechodzenia.

Przeczytaj również: Inteligentny dom - instalacja. Jak zaplanować i uniknąć błędów?

Najczęstsze błędy montażowe i jak ich unikać

• Montaż czujnika PIR zbyt blisko źródeł ciepła: Grzejniki, kominki, a nawet okna silnie nasłonecznione mogą powodować fałszywe alarmy, ponieważ czujnik PIR reaguje na zmiany temperatury. Staraj się umieścić czujnik z dala od takich miejsc.
• Zasłanianie pola widzenia czujnika: Upewnij się, że żadne meble, rośliny czy inne elementy dekoracyjne nie blokują pola detekcji czujnika. "Martwe strefy" to miejsca, gdzie czujnik nie wykryje ruchu, co może być frustrujące.
• Montaż czujników mikrofalowych w miejscach, gdzie mogą wykrywać ruch przez ściany: Jak już wspomniałem, czujniki mikrofalowe są bardzo czułe. Jeśli umieścisz je zbyt blisko ścian oddzielających schody od innych pomieszczeń, mogą reagować na ruch za ścianą, co prowadzi do niepotrzebnego zapalania światła. W takich przypadkach lepszym wyborem może być czujnik PIR lub optyczny, albo precyzyjna regulacja czułości.
• Brak regulacji czułości i czasu świecenia: Większość czujników posiada pokrętła do regulacji czułości (jak daleko i jak intensywny ruch ma być wykrywany) oraz czasu świecenia (jak długo światło ma pozostać włączone po ostatnim wykryciu ruchu). Po montażu koniecznie poświęć czas na optymalne ustawienie tych parametrów.

Coś poszło nie tak? Diagnoza i rozwiązanie najczęstszych problemów

Nawet przy najlepszych chęciach i starannym montażu, czasem coś może pójść nie po naszej myśli. Oto najczęstsze problemy, z którymi spotykam się w praktyce, oraz sprawdzone sposoby ich rozwiązania.

• Światło LED migocze lub nie gaśnie całkowicie?

  Ten problem jest bardzo powszechny, zwłaszcza przy nowoczesnych oświetleniach LED o niskim poborze mocy. Wiele czujników ruchu, szczególnie starszych modeli, wymaga minimalnego poboru prądu do podtrzymania własnego zasilania (tzw. prąd upływu). Przy tradycyjnych żarówkach żarowych ten prąd był zbyt mały, by je rozgrzać. Jednak dla czułych diod LED, nawet minimalny prąd może powodować ich delikatne żarzenie lub migotanie. To zjawisko jest często określane jako "żarzenie po wyłączeniu".

  Rozwiązanie: Najskuteczniejszym rozwiązaniem jest zastosowanie tzw. "bypassu" lub kondensatora kompensacyjnego. Jest to niewielki kondensator (np. 0,1 µF do 0,47 µF), który wpina się równolegle do kostki przy lampie (czyli pomiędzy fazę i neutralny, które zasilają lampę). Kondensator ten "pochłania" prąd upływu, uniemożliwiając mu przepływ przez diody LED, dzięki czemu światło gaśnie całkowicie i przestaje migotać. Pamiętaj, aby dobrać kondensator o odpowiednim napięciu pracy (min. 250V AC).

• Czujnik sam się włącza?

  Fałszywe alarmy są frustrujące i marnują energię. Przyczyn może być kilka, w zależności od typu czujnika:

  • Czujniki PIR: Najczęściej problemem jest montaż w pobliżu źródeł ciepła, takich jak grzejniki, nawiewy klimatyzacji, a nawet okna, przez które słońce może nagrzewać powierzchnie. Gwałtowne zmiany temperatury (np. przeciąg) mogą być interpretowane jako ruch.
  • Czujniki mikrofalowe: Ich wysoka czułość bywa zgubna. Mogą wykrywać ruch za ścianami, drzwiami, a nawet przez cienkie sufity, jeśli ruch jest wystarczająco blisko.

  Rozwiązanie: Spróbuj zmienić miejsce montażu czujnika, oddalając go od potencjalnych źródeł zakłóceń. W przypadku czujników z regulacją czułości, zmniejsz ją stopniowo, aż fałszywe alarmy ustaną. Czasem wystarczy drobna korekta kąta detekcji.

• Czujnik nie reaguje na ruch?

  Brak reakcji czujnika to sygnał, że coś jest nie tak z jego zasilaniem, połączeniem lub samym urządzeniem. Oto kroki diagnostyczne, które możesz podjąć:

  • Sprawdź podłączenia elektryczne: Upewnij się, że przewody L, N i OUT są prawidłowo podłączone do odpowiednich zacisków, zgodnie ze schematem. Luźne połączenia to częsta przyczyna problemów.
  • Sprawdź zasilanie czujnika: Użyj miernika napięcia, aby sprawdzić, czy do zacisków L i N czujnika dochodzi prawidłowe napięcie (230V AC). Jeśli nie, problem leży w instalacji zasilającej.
  • Sprawdź umieszczenie czujnika: Czy czujnik nie znajduje się w "martwej strefie"? Upewnij się, że jego pole detekcji obejmuje obszar, w którym spodziewasz się ruchu. Czasem wystarczy lekka korekta kąta montażu.
  • Uszkodzenie czujnika: Jeśli wszystkie powyższe punkty są w porządku, możliwe, że sam czujnik jest uszkodzony. Możesz to sprawdzić, podłączając inny, sprawny czujnik w to samo miejsce, lub testując podejrzany czujnik w innym, prostym obwodzie. Pamiętaj, że według Lampyprezent.pl, nieprawidłowe podłączenie to najczęstsza przyczyna problemów.
  • Regulacja czułości: Upewnij się, że czułość czujnika nie jest ustawiona na zbyt niskim poziomie. Zwiększ ją, aby sprawdzić, czy zacznie reagować.
