Poprawny montaż RGB zaczyna się od prostego układu: zasilacz, sterownik i taśma połączone w odpowiedniej kolejności. W tym tekście rozkładam na części sterownik LED RGB schemat połączeń, pokazuję, jak dobrać zasilanie i przewody, oraz wyjaśniam, gdzie najczęściej pojawiają się błędy przy sterowaniu światłem. Jeśli chcesz uniknąć przepaleń, migotania i słabego koloru na końcu taśmy, te szczegóły robią największą różnicę.
Najważniejsze zasady podłączenia w jednym miejscu
- Klasyczny układ RGB to zawsze kolejno: 230 V AC → zasilacz DC → sterownik → taśma.
- W taśmie RGB zwykle masz wspólny plus i trzy kanały: R, G, B.
- Napięcie taśmy, zasilacza i sterownika musi być zgodne, najczęściej 12 V lub 24 V.
- Przy dłuższych odcinkach ważniejsze od samego sterownika stają się spadki napięcia i grubość przewodów.
- Taśma RGB, RGBW i adresowalna to różne systemy i nie podłącza się ich tak samo.
- Najlepszy test to krótka próba działania przed finalnym przyklejeniem i zamknięciem instalacji.
Jak czytać schemat bez zgadywania
Ja zaczynam od podstawowego założenia: w klasycznym RGB nie steruje się pojedynczymi diodami, tylko trzema kanałami barwnymi. Sterownik nie „wytwarza” światła, tylko moduluje prąd dla czerwonego, zielonego i niebieskiego, zwykle przez PWM, czyli szybkie przełączanie kanałów, które dla oka wygląda jak płynna regulacja jasności. Dzięki temu jeden układ może dać zarówno mocny kolor, jak i delikatne, nastrojowe świecenie.
Najprościej zapamiętać to jako łańcuch: zasilanie sieciowe trafia do zasilacza, zasilacz zasila sterownik, a sterownik taśmę. W taśmach RGB najczęściej spotyka się wspólny plus, oznaczany jako V+ lub „+”, a sterownik podaje sygnał na kanały R, G i B. Jeśli pomylisz ten układ, instalacja zwykle nie zadziała poprawnie albo zacznie świecić tylko część koloru.
| Element | Oznaczenie | Rola w układzie |
|---|---|---|
| Zasilacz | + / - | Daje stabilne napięcie DC dla całej instalacji |
| Sterownik | V+, V-, R, G, B | Rozdziela sygnał na kanały kolorów |
| Taśma RGB | + / R / G / B | Odbiera zasilanie i świeci w wybranym kolorze |
W praktyce najbardziej pomocne jest spojrzenie na oznaczenia na listwie i na obudowie sterownika, a nie na sam kolor przewodu. Kolory kabli potrafią się różnić między producentami, natomiast oznaczenia typu V+, R, G, B pozostają czytelne i właśnie nimi warto się kierować. To drobiazg, ale oszczędza mnóstwo czasu przy pierwszym uruchomieniu.
Jeśli ten układ jest jasny, reszta sprowadza się do poprawnego połączenia przewodów i zachowania parametrów zasilania. Dlatego dalej pokazuję schemat już „na stole”, bez teoretycznego nadmiaru.

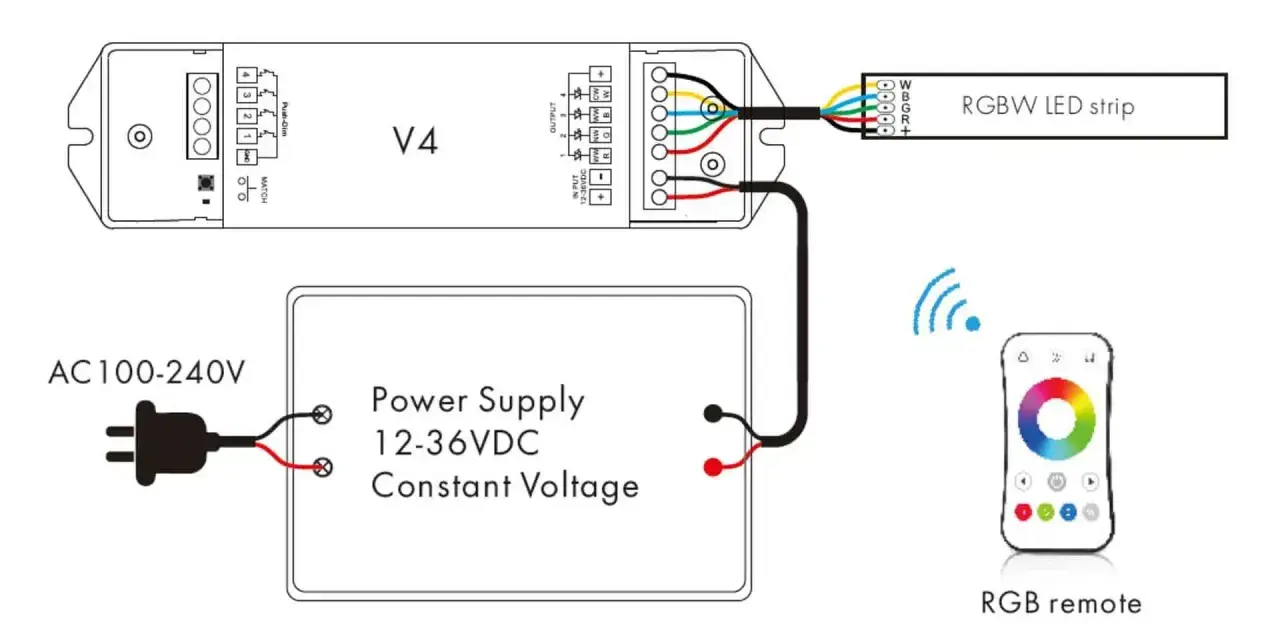

Jak wygląda poprawny układ połączeń krok po kroku
Przy montażu zawsze idę tą samą kolejnością: najpierw weryfikuję napięcie i moc, potem łączę zasilacz ze sterownikiem, a dopiero na końcu taśmę z wyjściem RGB. To ważne, bo błędy na początku łańcucha przenoszą się na całą instalację. Wiele problemów nie wynika z samej taśmy, tylko z pomyłki przy zasilaniu albo złego wpięcia plusa wspólnego.
- Sprawdź napięcie taśmy - 12 V nie wolno zasilać jak 24 V i odwrotnie.
- Podłącz zasilacz do wejścia sterownika - zwykle zaciski oznaczone jako + i -.
- Wyjście sterownika połącz z taśmą - wspólny plus do V+, kanały do R, G i B.
- Wykonaj test zanim zamkniesz montaż - sprawdź każdy kolor osobno i pełną biel.
Na tym etapie bardzo często wychodzi, czy instalacja została zrobiona porządnie, czy tylko „na szybko”. Jeśli świeci tylko jeden kanał, zwykle winny jest brak kontaktu na jednej żyłce, zła kolejność przewodów albo zbyt słabe dokręcenie zacisku. Jeśli kolory są poprawne, ale światło przygasa, problem zwykle leży już po stronie zasilania lub długości przewodu.
Ja mocno polecam testować układ jeszcze przed przyklejeniem taśmy w profil albo pod szafki. Po finalnym montażu każda korekta trwa dłużej, a przy taśmach ciętych na wymiar dochodzi jeszcze lutowanie albo poprawa złączek, więc lepiej wykryć pomyłkę od razu.
Jak dobrać zasilacz i przewody, żeby instalacja nie traciła mocy
Największy błąd początkujących polega na tym, że patrzą wyłącznie na długość taśmy, a nie na jej moc. Ja zawsze liczę pełne obciążenie: długość × waty na metr, a potem przeliczam prąd ze wzoru I = P / U. To daje od razu odpowiedź, czy sterownik i zasilacz mają zapas, czy działają na styk.
Przykład jest prosty. Taśma 5 m o mocy 14,4 W/m daje łącznie 72 W. Przy 12 V oznacza to około 6 A, a przy 24 V około 3 A. Widać od razu, dlaczego przy dłuższych odcinkach 24 V bywa wygodniejsze: prąd jest niższy, spadki napięcia mniejsze, a przewody mniej się grzeją.
| Długość i obciążenie | Praktyczny przekrój przewodu | Co to daje |
|---|---|---|
| Do 3-5 m | 0,5-0,75 mm² | Wystarcza przy krótkich, lekkich instalacjach |
| 5-10 m | 1,0-1,5 mm² | Lepsza stabilność napięcia i mniejsze grzanie |
| 10-20 m i więcej | 2,5 mm² lub zasilanie w kilku punktach | Mniej spadków napięcia i równomierniejszy kolor |
W dłuższych instalacjach nie zaufam samemu zasilaniu z jednego końca taśmy. Jeśli odcinek jest rozbudowany, lepiej przewidzieć kilka punktów zasilania albo użyć wzmacniacza RGB, który powtarza sygnał i odciąża główny sterownik. To nie jest ozdoba instalacji, tylko sposób na utrzymanie równych barw na całej długości.
W praktyce równie ważna jest organizacja przewodów. Przewody niskonapięciowe prowadzę osobno od 230 V, a jeśli trasy muszą się przeciąć, robię to pod kątem prostym. To drobna rzecz, ale poprawia bezpieczeństwo i porządkuje montaż.
Czym różni się klasyczne RGB od RGBW i taśmy adresowalnej
Tu pojawia się sporo nieporozumień, więc wolę to rozdzielić jasno. Klasyczne RGB ma zwykle cztery żyły: wspólny plus oraz trzy kanały kolorów. RGBW ma pięć żył, bo dochodzi osobny biały kanał. Z kolei taśmy adresowalne działają inaczej: zamiast osobnych kanałów R, G i B mają linię danych i każdy piksel lub segment można sterować osobno.
| Typ taśmy | Liczba żył | Jak jest sterowana | Najlepsze zastosowanie |
|---|---|---|---|
| RGB | 4 | Trzy kanały PWM i wspólny plus | Podświetlenie mebli, TV, wnęk, sufitów |
| RGBW | 5 | RGB + oddzielny biały | Gdy biały ma być używany częściej niż tylko dekoracyjnie |
| Adresowalna | 3-5, zależnie od modelu | Sygnał DATA, czasem CLOCK | Efekty świetlne, animacje, dynamiczne instalacje |
Najważniejszy wniosek jest prosty: klasyczny sterownik RGB nie zastąpi sterownika do taśmy adresowalnej. Jeśli masz listwę z pinem DATA, to nie jest zwykłe RGB i nie da się jej poprawnie sterować samym wyjściem R, G, B. To właśnie w tym miejscu najczęściej widzę nieudane zakupy i niepotrzebne zwroty.
Jeśli celem jest przyjemne, stałe światło dekoracyjne, klasyczne RGB zwykle wystarcza. Jeśli jednak chcesz sceny, animacje i płynne przejścia na wielu segmentach, sens ma już system adresowalny albo bardziej zaawansowany kontroler. Następny krok to unikanie błędów, które w praktyce psują większość takich instalacji.
Najczęstsze błędy przy montażu i jak ich unikam
W mojej praktyce błędy powtarzają się bardzo podobnie. Pierwszy to pomylenie napięcia: taśma 12 V podłączona do 24 V potrafi działać chwilę, ale zwykle kończy się uszkodzeniem. Drugi to zbyt mały zapas mocy w zasilaczu lub sterowniku. Trzeci to przewody o zbyt małym przekroju, które powodują spadki napięcia, a na końcu taśmy pojawia się słabszy kolor albo wyraźnie niższa jasność.
- Zamiana polaryzacji - objawia się brakiem działania albo błędnym świeceniem kanałów.
- Zbyt długi przewód o małym przekroju - prowadzi do spadku napięcia i różnic w barwie.
- Brak zapasu prądowego - sterownik może wejść w ochronę lub nagrzewać się ponad normę.
- Jedno zasilanie dla zbyt długiej taśmy - końcówka świeci słabiej niż początek.
- Łączenie 230 V i niskiego napięcia w jednej trasie - niepotrzebne ryzyko i bałagan w instalacji.
- Test po finalnym montażu - jeśli coś nie działa, poprawki są po prostu trudniejsze.
Jeśli sterownik ma diodę sygnalizacyjną, warto spojrzeć w instrukcję. Czerwone miganie bardzo często oznacza przeciążenie albo zwarcie, a przegrzanie zwykle wynika z zamkniętej obudowy, za małej wentylacji lub pracy na granicy parametrów. Ja wolę traktować takie sygnały nie jako „awarię sterownika”, tylko jako ostrzeżenie, że instalacja została źle policzona.
Najlepsza metoda na uniknięcie problemów jest nudna, ale skuteczna: krótki test, sprawdzenie każdego kanału osobno, kontrola napięcia na końcu taśmy i dopiero potem montaż docelowy. W praktyce to oszczędza więcej czasu niż późniejsze poprawki.
Co jeszcze sprawdzam przed zamknięciem instalacji
Przed oddaniem takiego układu do użytku robię jeszcze jedną rzecz: patrzę na instalację jak na całość, a nie jak na zestaw luźnych elementów. Liczy się nie tylko to, czy taśma świeci, ale też czy sterownik ma dostęp do chłodzenia, czy przewody są odciążone mechanicznie i czy połączenia są zabezpieczone przed przypadkowym wysunięciem. To szczególnie ważne w kuchni, pod schodami i w zabudowie meblowej.
- Sprawdzam zgodność napięcia taśmy, zasilacza i sterownika.
- Licząc moc, zostawiam zapas, zamiast pracować na granicy parametrów.
- Oglądam końce przewodów i zaciski po kilku minutach pracy, czy nic się nie grzeje.
- Jeśli odcinek jest długi, planuję dodatkowy punkt zasilania już na etapie projektu.
Jeżeli mam doradzić jedną rzecz, to tę: w instalacjach RGB największą różnicę robi nie „mocniejszy” sterownik, tylko dobrze policzony układ. Gdy napięcie, przekrój przewodów i długość taśmy są dobrane rozsądnie, oświetlenie działa stabilnie, kolor jest równy, a całość nie wymaga ciągłych poprawek.
