Najprostszy i najpewniejszy układ to taki, w którym czujnik ruchu steruje zasilaniem taśmy LED po stronie niskiego napięcia. W praktyce chodzi o to, by dobrać właściwy typ sensora, wpiąć go między zasilacz a taśmę i ustawić czas świecenia tak, żeby światło zapalało się wtedy, kiedy naprawdę jest potrzebne. Poniżej pokazuję, jak podłączyć czujnik ruchu do taśmy LED bez chaosu w kablach i bez typowych błędów montażowych.
Najważniejsze rzeczy do zapamiętania przed montażem
- Najpierw sprawdź napięcie taśmy - najczęściej będzie to 12 V albo 24 V DC i od tego zależy wybór sensora.
- W prostym układzie czujnik wpinam między zasilacz a taśmę, a nie przypadkowo „gdzieś po drodze”.
- Moc zasilacza i limit prądowy czujnika muszą pasować do taśmy, inaczej instalacja będzie działać niestabilnie albo w ogóle się nie uruchomi.
- Czujnik powinien „widzieć” ruch, więc nie może być schowany za frontem, listwą czy głęboką obudową.
- Najlepiej działa regulowany sensor z ustawieniem czasu świecenia, a często także czułości i progu zmierzchu.
- Przy zasilaniu 230 V nie improwizuję - tu liczy się bezpieczeństwo, poprawna izolacja i sensowny dobór osprzętu.
Jaki czujnik wybrać do taśmy LED
Ja zaczynam od najważniejszego pytania: czy taśma pracuje na 12 V lub 24 V, czy układ ma być sterowany po stronie sieciowej. To od razu zawęża wybór. Do większości domowych instalacji najlepiej sprawdza się czujnik ruchu do taśm LED 12/24 V DC, czyli mały sterownik montowany szeregowo między zasilaczem a paskiem.
Jeśli zależy Ci tylko na włączaniu i wyłączaniu światła, zwykły sensor PIR albo IR z regulacją czasu wystarczy. Gdy chcesz też ściemniania, pracy z kilkoma strefami albo integracji z automatyką domową, potrzebny bywa już nie sam czujnik, ale kontroler z odpowiednim wejściem sterującym. To ważne rozróżnienie, bo wiele osób kupuje „czujnik ruchu do LED”, a potem okazuje się, że moduł jest przeznaczony wyłącznie do prostego obwodu on/off.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Czujnik 12/24 V DC wpięty między zasilacz a taśmę | Szafy, garderoby, kuchenne podszafki, korytarze, schody | Prosty montaż, niski koszt, niewiele elementów | Musi pasować napięciem i prądem do taśmy |
| Czujnik sterujący zasilaczem po stronie 230 V | Gdy jeden zasilacz obsługuje większą instalację lub kilka odcinków | Wygodny przy rozbudowanych układach | Więcej pracy przy podłączeniu, większe wymagania bezpieczeństwa |
| Kontroler z wejściem na czujnik i dodatkowymi ustawieniami | Gdy chcesz regulować czas, czułość, próg zmierzchu lub tryb działania | Najwięcej kontroli nad światłem | Droższy i zwykle bardziej rozbudowany niż prosty sensor |
Jeżeli instalacja ma działać po prostu i bez kombinowania, najczęściej wygrywa pierwszy wariant. A kiedy już wiesz, jaki typ modułu ma sens, można przejść do samego schematu połączeń.
Jaki schemat połączenia działa w praktyce
Najczęściej stosuję układ: zasilacz LED - czujnik ruchu - taśma LED. To banalne w opisie, ale właśnie tu pojawia się najwięcej pomyłek. Sensor nie powinien być „doklejony” do taśmy przypadkowo, tylko wpięty zgodnie z oznaczeniami wejścia i wyjścia. Zwykle chodzi o zasilanie plus/minus oraz osobne wyjście na pasek.
W prostych modułach znajdziesz opisy typu VCC, GND, OUT, czasem też IN i LED. W praktyce oznacza to tyle, że zasilacz zasila czujnik, a czujnik podaje napięcie dalej na taśmę. Jeśli moduł ma wyjście przekaźnikowe, najczęściej rozłącza linię dodatnią. Jeśli ma wyjście tranzystorowe lub MOSFET-owe, pracuje ciszej i lepiej nadaje się do małych instalacji niskonapięciowych.

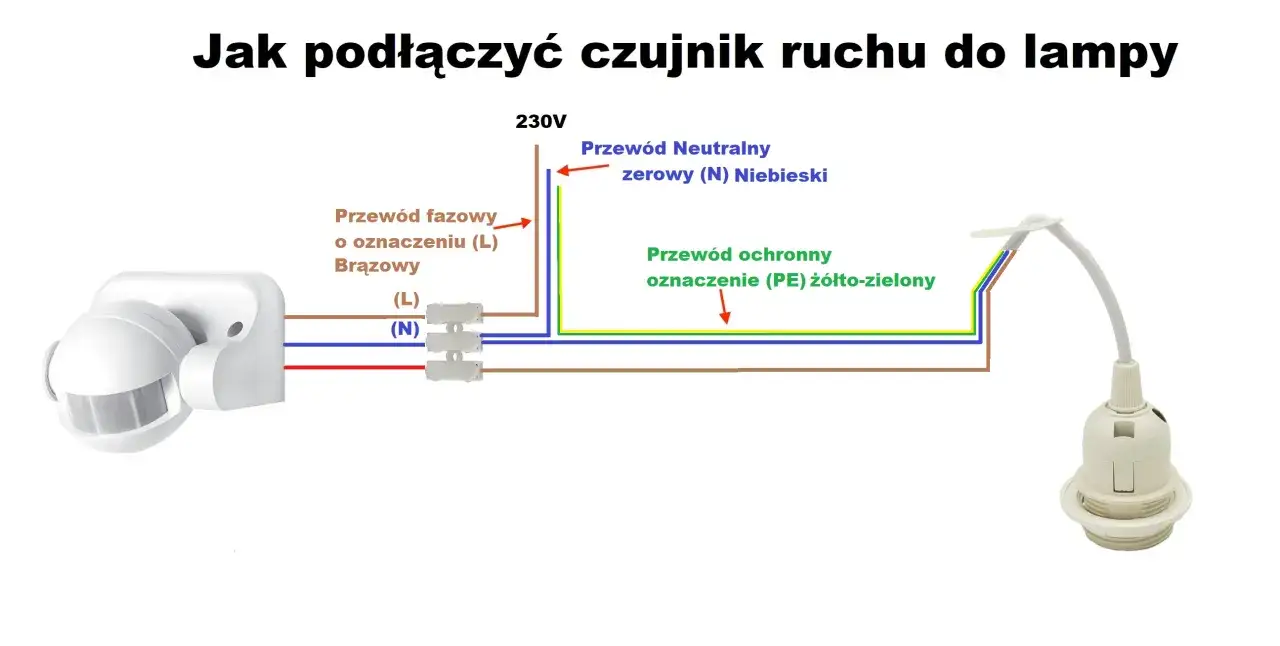

Jedna zasada jest niezmienna: napięcie czujnika musi zgadzać się z napięciem taśmy. Nie podłączam sensora 12 V do układu 24 V „na próbę”, bo to droga do uszkodzenia elektroniki. Przy 230 V traktuję sprawę jeszcze ostrożniej, bo wtedy nie chodzi już tylko o komfort, ale także o bezpieczeństwo całej instalacji.
W praktyce czujnik powinien też mieć swobodny dostęp do przestrzeni, którą ma obserwować. Jeśli schowasz go głęboko w profilu, za frontem albo pod grubą osłoną, zasięg detekcji spadnie. To niby detal, ale często decyduje o tym, czy światło będzie włączać się pewnie, czy tylko od czasu do czasu.
Skoro schemat jest już jasny, czas przejść do montażu krok po kroku, bo tu liczy się kolejność działań i sprawdzenie parametrów jeszcze przed pierwszym włączeniem.
Jak podłączyć układ krok po kroku
Poniżej opisuję wariant, który spotykam najczęściej: taśma 12 V lub 24 V, zasilacz LED i czujnik ruchu wpięty po stronie niskiego napięcia. To najbezpieczniejsza i najbardziej przewidywalna konfiguracja w domu.
- Sprawdź parametry taśmy - napięcie, moc na metr i długość całej instalacji.
- Oblicz pobór mocy - jeśli taśma ma 4,8 W/m i ma 5 m, potrzebujesz około 24 W, czyli 2 A przy 12 V.
- Dobierz zasilacz z zapasem - najlepiej 20-30% ponad wynik z obliczeń.
- Odłącz zasilanie przed jakimkolwiek podpinaniem przewodów.
- Podłącz zasilacz do wejścia czujnika zgodnie z opisem na obudowie lub w instrukcji.
- Podłącz wyjście czujnika do taśmy LED, pilnując polaryzacji plus do plusa i minus do minusa.
- Ustaw czas świecenia i czułość, jeśli moduł ma takie pokrętła lub przyciski.
- Wykonaj test ruchu i sprawdź, czy światło gaśnie po ustawionym czasie.

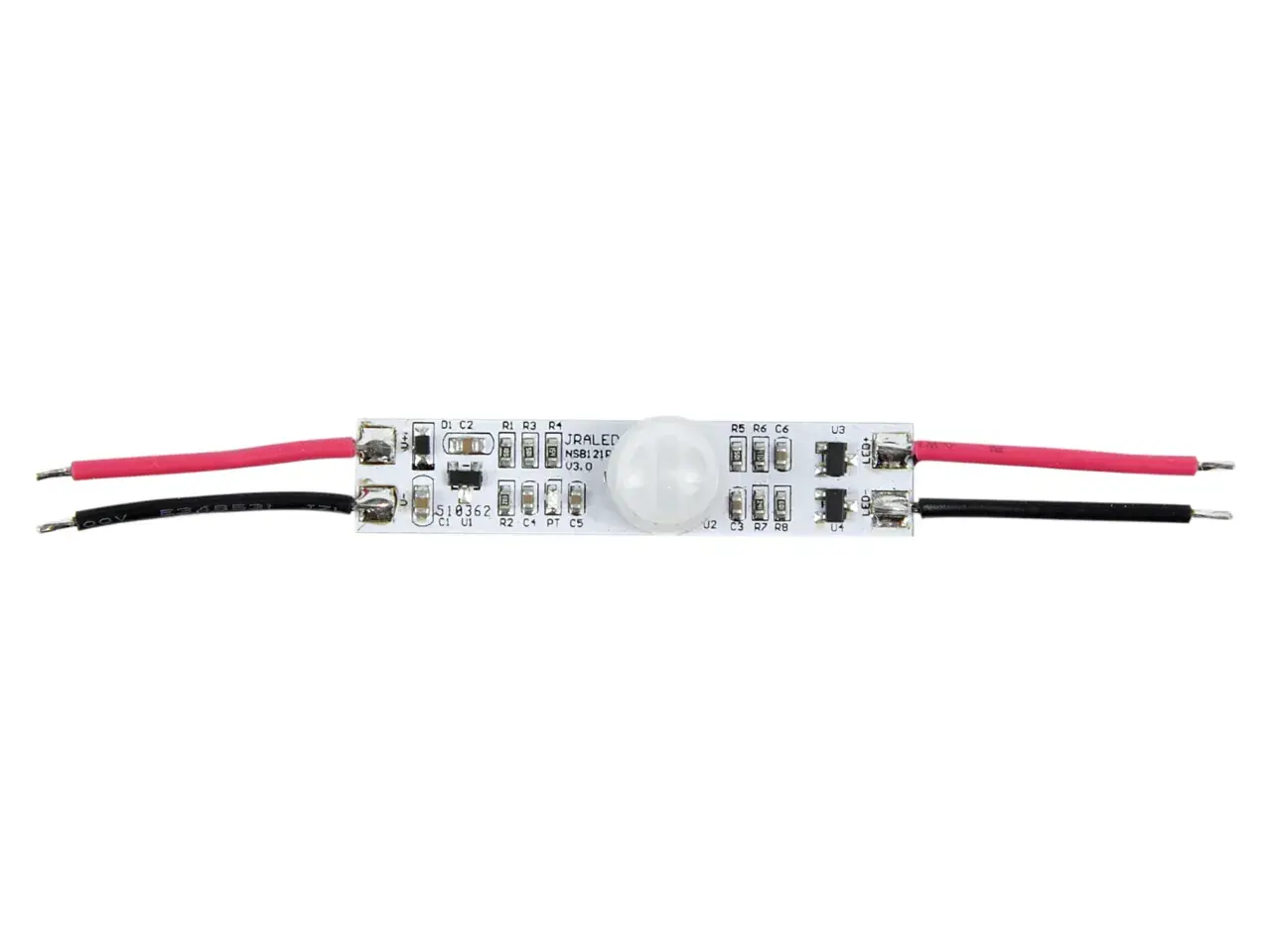

W gotowych modułach bardzo często spotykam dwa podejścia. Pierwsze to prosty sterownik „inline”, który montuje się niemal jak przedłużacz dla taśmy. Drugie to sensor z wyprowadzonymi przewodami, który trzeba połączyć ręcznie. Oba rozwiązania są dobre, ale drugie wymaga większej uwagi przy izolacji przewodów i zabezpieczeniu połączeń.
Ja zawsze robię jeszcze jeden test: przechodzę przez strefę detekcji kilka razy z różnej odległości. Dzięki temu od razu widzę, czy kąt czujnika jest sensowny, czy może trzeba go lekko obrócić albo przesunąć. Taka próba oszczędza później nerwów, bo po zamknięciu obudowy poprawianie montażu jest zwykle znacznie trudniejsze.
Jak dobrać zasilacz, przewody i obciążenie
To jest fragment, który bywa pomijany, a potem instalacja działa niestabilnie. Czujnik ruchu ma określony maksymalny prąd, taśma ma swój pobór, a zasilacz musi to wszystko unieść bez przegrzewania. Jeśli któryś element jest za słaby, światło może migotać, rozłączać się albo po prostu nie startować.
W praktyce patrzę na trzy rzeczy: moc taśmy, limit prądowy czujnika i zapas zasilacza. Dla prostych odcinków szafkowych często wystarcza mały moduł i zasilacz o niewielkiej mocy. Przy dłuższych taśmach robi się to szybciej niebezpieczne, bo prąd rośnie razem z długością i mocą paska.
| Co sprawdzić | Na co zwrócić uwagę | Praktyczna wskazówka |
|---|---|---|
| Moc taśmy | Wartość W/m i długość całego odcinka | Pomnóż W/m przez metry, a potem dodaj 20-30% zapasu |
| Limit czujnika | Maksymalny prąd lub moc na 12 V / 24 V | Nie dobieraj sensora „na styk”, bo będzie się grzał i szybciej zużyje |
| Przekrój przewodów | Długość trasy i pobór prądu | Przy małych instalacjach wystarczą cieńsze przewody, przy mocniejszych warto je pogrubić |
| Spadki napięcia | Długi odcinek taśmy lub jeden punkt zasilania | Przy większych długościach lepiej zasilać taśmę z kilku punktów |
Przykład jest prosty: jeśli 5-metrowa taśma pobiera około 72 W, to przy 12 V oznacza to mniej więcej 6 A. Sensor z limitem 5 A nie będzie tu dobrym wyborem, nawet jeśli „na papierze” wszystko wygląda prawie dobrze. I właśnie dlatego nie opieram się wyłącznie na samym typie złącza, ale zawsze sprawdzam pełne obciążenie.
Gdy parametry są dobrane, instalacja zwykle działa bez problemów. Jeżeli jednak coś nadal nie gra, winny najczęściej nie jest sam czujnik, tylko jeden z klasycznych błędów montażowych.
Najczęstsze błędy przy montażu
- Wybór czujnika o złym napięciu - moduł 12 V nie zastąpi sterownika 24 V i odwrotnie.
- Pomylona polaryzacja - plus i minus muszą być podłączone zgodnie z oznaczeniami.
- Za mały zapas mocy - zasilacz lub sensor pracuje wtedy na granicy swoich możliwości.
- Źle ustawiony kierunek detekcji - czujnik widzi fragment pokoju, ale nie widzi wejścia.
- Zasłonięty sensor - front meblowy, szkło, głęboka wnęka albo osłona potrafią skutecznie osłabić działanie.
- Brak testu po montażu - po zamknięciu profilu lub szafki trudno już wychwycić drobną pomyłkę.
Częsty błąd widzę też przy rozbudowie instalacji. Ktoś dodaje kolejny odcinek taśmy, ale nie sprawdza, czy czujnik ma jeszcze zapas prądowy. To działa przez chwilę, a później zaczynają się losowe restarty albo wyraźny spadek jasności. Lepiej zrobić to raz porządnie niż wracać do poprawki po kilku dniach.
Po uniknięciu tych pomyłek możesz zacząć myśleć nie tylko o samym podłączeniu, ale też o tym, gdzie takie sterowanie ma realny sens, a gdzie będzie po prostu irytować.
Gdzie sterowanie ruchem daje najlepszy efekt
Najbardziej lubię montować takie rozwiązanie tam, gdzie światło potrzebne jest krótko i często: w szafie, garderobie, pod szafkami kuchennymi, na schodach, w pralni albo w korytarzu. Tam automatyka robi różnicę od pierwszego dnia, bo ręce są zajęte, a włącznik nie zawsze jest pod ręką.
| Miejsce | Proponowany czas świecenia | Dlaczego to działa |
|---|---|---|
| Szafa, garderoba | 10-20 s | Krótka wizyta i mała przestrzeń |
| Blat kuchenny | 30-60 s | Światło ma pomagać przy krótkich czynnościach |
| Korytarz, schody | 30-90 s | Potrzebujesz chwili, żeby przejść bez pośpiechu |
| Garaż, pomieszczenie techniczne | 60-180 s | Ruch bywa sporadyczny, a ręce często są zajęte |
W salonie albo w sypialni taki układ ma sens tylko wtedy, gdy naprawdę chcesz światła „na wejście” i nie przeszkadza Ci automatyczne gaśnięcie. W pomieszczeniach, w których siedzisz dłużej, czas świecenia potrafi irytować bardziej, niż pomagać. Dlatego nie traktuję czujnika ruchu jak uniwersalnego dodatku do każdego LED-owego projektu, tylko jak narzędzie do konkretnych zadań.
Została jeszcze jedna rzecz, którą zawsze sprawdzam przed zamknięciem obudowy i uznaniem instalacji za skończoną.
Co sprawdzić przed pierwszym zamknięciem obudowy
Przed ostatecznym montażem robię krótki przegląd działania. To zajmuje kilka minut, a pozwala wyłapać większość problemów, zanim całość trafi pod profil, za listwę albo do zamkniętej szafki. Najważniejsze jest to, żeby instalacja była nie tylko „jakoś podłączona”, ale po prostu przewidywalna w codziennym użyciu.
- Sprawdź, czy światło zapala się za każdym razem po wykryciu ruchu.
- Sprawdź, czy gaśnie po czasie, który ustawiłeś.
- Dotknij przewodów po kilkunastu minutach pracy - nie powinny być wyraźnie gorące.
- Upewnij się, że czujnik nie reaguje na przypadkowy ruch poza strefą.
- Jeśli moduł ma regulację zmierzchu, ustaw ją tak, by nie włączał taśmy w pełnym świetle dziennym.
- Jeżeli instalacja ma dwa wejścia lub kilka stref, sprawdź logikę działania zanim połączysz wszystko na stałe.
Dobrze zrobione sterowanie ruchem nie wymaga skomplikowanej elektroniki. Wystarczy poprawny dobór napięcia, sensowny zapas mocy i czujnik ustawiony tam, gdzie naprawdę widzi człowieka, a nie tylko fragment wnętrza. Gdy te trzy rzeczy są dopięte, taśma LED zaczyna działać dokładnie tak, jak powinna: wygodnie, oszczędnie i bez zbędnego klikania włącznikiem.
